Žalvarinis sliekinis ratas
  • Žalvarinis sliekinis ratasŽalvarinis sliekinis ratas
  • Žalvarinis sliekinis ratasŽalvarinis sliekinis ratas

Žalvarinis sliekinis ratas

„Raydafon“ yra Kinijoje įsikūręs OEM gamintojas ir tiekėjas žalvarinių sliekinių ratų, skirtų inžinerinių mašinų, metalurgijos įrangos, medicinos prietaisų, laivų statybos ir automatizuoto sandėliavimo sliekinėms pavaroms. Standartinėje gamyboje naudojama ZCuSn10Pb1 alavo bronza, kietumas HB≥80, atsparumas dilimui apie 30% didesnis nei paprasto žalvario. Krumpliaratis apdorojamas penkiais tikslumo etapais – liejimas, grubus tekinimas, smulkus tekinimas, šlifavimas ir šlifavimas – pasiekiant danties paviršiaus šiurkštumą Ra≤1,6 μm ir sujungimo paklaidą, mažesnę nei 0,05 mm su atitinkamu sliekiniu. Transmisijos efektyvumas yra apie 15% didesnis nei nacionalinis standartas, o savaiminio tepimo efektyvumas sumažina priklausomybę nuo alyvos. Nepertraukiamo 5000 valandų veikimo testas rodo, kad nusidėvėjimo greitis yra mažesnis nei 0,01 mm per 100 valandų. Standartinis pavyzdys: modulis 0,5, 20 dantų, dantų skersmuo 11,2 mm, aukštis 12 mm, išorinis skersmuo 11 mm, anga 4 mm, svoris 16 g. Palaikomas individualus modulis, dantų skaičius, išorinis skersmuo nuo 50 mm iki 300 mm ir medžiagos klasė. Standartinių užsakymų pristatymas yra apie 15 dienų. Siųskite brėžinį, medžiagos klasę, kiekį ir paskirties uostą, kad gautumėte greitą pasiūlymą.
Kinijos OEM žalvarinių sliekinių ratų gamintojas

Žalvarinių sliekinių ratų, skirtų inžinerinės, medicinos ir laivų statybos įrangos sliekinės pavaros, gamintojas

„Raydafon“ yra Kinijoje veikiantis žalvarinių sliekinių ratų gamintojas ir tiekėjas. Šiame žalvariniame sliekiniame rate naudojama ZCuSn10Pb1 alavo bronza, kurios kietumas HB≥80 ir atsparumas dilimui yra maždaug 30% didesnis nei įprasto žalvario. Jis apdorojamas penkiais tikslumo etapais – liejimas, grubus tekinimas, smulkus tekinimas, lenkimas ir šlifavimas – pasiekiant danties paviršiaus šiurkštumą Ra≤1,6 μm ir sujungimo paklaidą, mažesnę nei 0,05 mm su atitinkamu sliekiniu. Perdavimo efektyvumas yra maždaug 15% didesnis nei nacionalinis standartas, o 5000 valandų nepertraukiamo veikimo bandymas rodo, kad nusidėvėjimo greitis yra mažesnis nei 0,01 mm per 100 valandų. Taikymas apima ekskavatoriaus pasukimą, šakinių krautuvų kėlimą, valcavimo staklyno ritininę transmisiją, kompiuterinės tomografijos skenerio besisukančius rėmus, odontologinių kėdžių reguliavimą, denio krano pakėlimą ir automatizuotus sandėlio krautuvus. Palaikomas individualus modulis, dantų skaičius ir išorinis skersmuo nuo 50 mm iki 300 mm. Atsiųskite brėžinį, medžiagos klasę, kiekį ir paskirties uostą, kad paprašytumėte citatos.

HB≥80Kietumas
Ra≤1,6μmDanties paviršius
<0,05 mmSujungimo klaida
+15 %Efektyvumas palyginti su nacionaliniu standartu
15 dienųStandartinis pristatymas

Medžiagos, tikslumo ir savaiminio tepimo pranašumai

Raydafon gamina šį žalvarinį sliekinį ratą naudodamas ZCuSn10Pb1 alavo bronzą. Palyginti su įprastu žalvariu, šis lydinys pasižymi didesniu kietumu, geresniu atsparumu dilimui ir stabilumu veikiant nuolatinei apkrovai. Penkių etapų gamybos procesas kontroliuoja ir danties geometriją, ir paviršiaus apdailą, kuri yra svarbi sklandžiam susiliejimui su sliekiniu velenu.

1 žingsnis – liejimas

ZCuSn10Pb1 alavo bronza yra išliejama į ruošinius su kontroliuojama grūdėtumo struktūra, kad būtų užtikrintas stabilus kietumas.

2 veiksmas – grubus ir smulkus tekinimas

Prieš pjaustant krumpliaratį, išorinis skersmuo, anga, pakopa ir paviršiai pasukami iki leistinosios nuokrypos.

3 žingsnis

Sraigtinis danties profilis supjaustomas taip, kad atitiktų sliekinį veleną, danties numeris ir modulis valdomi pagal brėžinį.

4 žingsnis – šlifavimas

Danties paviršius šlifuojamas iki Ra≤1,6 μm, o sukibimo su slieku paklaida išlaikoma žemiau 0,05 mm.

5 žingsnis – patikrinimas ir pakavimas

Tikrinamas kietumas, matmenys ir tinklelis. Prieš pakuojant užtepama antikorozinė alyva ir apsauginė plėvelė.

Jei pirkėjai perka susijusias pavarų ir transmisijos dalis, peržiūrėkite visąTiksli pavarakategorija,Sliekinė pavara ir sliekinis velenaspuslapis irDvipusis sliekinė pavarapuslapį.

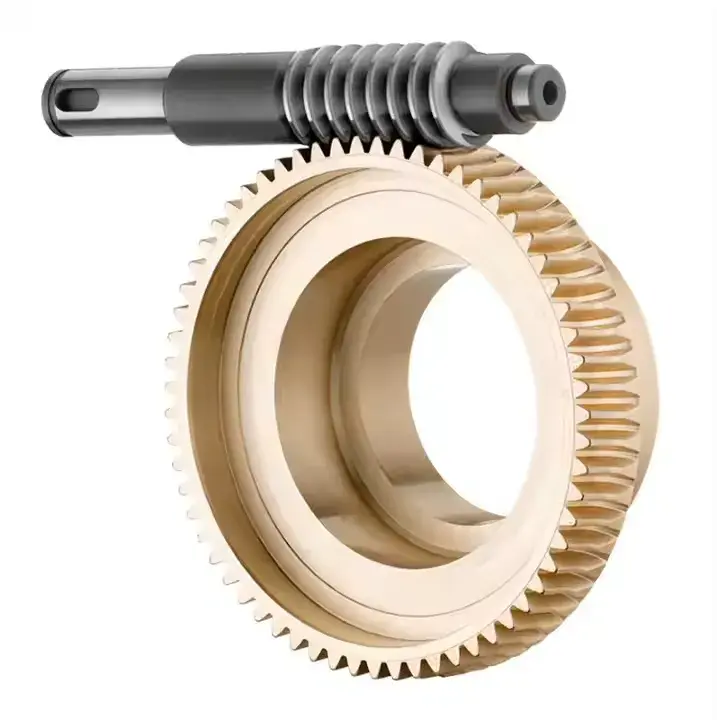

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Žalvarinis sliekinis ratas pagamintas iš ZCuSn10Pb1 alavo bronzos

Standartinės specifikacijos ir matmenys

Toliau pateiktose lentelėse pateikiamos standartinės pavyzdžio specifikacijos, sliekinio rato dydis ir atitinkamas sliekinės pavaros veleno dydis. OĮG projektams palaikomas individualus modulis, dantų skaičius, išorinis skersmuo nuo 50 mm iki 300 mm, kiaurymė ir medžiagos klasė.

Standartinės specifikacijos

Prekė Vertė
Medžiaga Žalvaris (ZCuSn10Pb1 alavo bronza)
Spalva Geltona
Modulis 0.5
Svoris 16 g

Slieko rato dydis

Prekė Vertė
Dantys 20
Dantų skersmuo 11,2 mm
Aukštis 12 mm / 0,47 colio
Išorinis skersmuo 11 mm / 0,43 colio
Skylės skersmuo 4 mm / 0,16 colio
Žingsnio dydis 9 × 7 mm / 0,35 × 0,27 colio (skersmuo × aukštis)
Bendras dydis 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 colio (A × OD × ID)

Sliekinės pavaros veleno dydis

Prekė Vertė
Aukštis 20 mm / 0,79 colio
Išorinis skersmuo 9,8 mm / 0,39 colio
Vidinis skersmuo 3,17 mm / 0,12 colio
Dydis 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 colio (A × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Standartinio žalvarinio sliekinio rato matmenų atskaita

Taikymas inžinerinėse mašinose, medicinos įrangoje ir laivų statyboje

Inžinerinė technika

Ekskavatoriaus pasukimo mechanizmai priklauso nuo jo, kad būtų galima valdyti didelės apkrovos sukimo momentą ir užtikrinti, kad pasukamasis stalas sklandžiai įsijungtų ir sustotų purvo sąlygomis. Šakinio krautuvo kėlimo sistemos naudoja jį tiksliam kėlimui esant 3 tonų kroviniams nekratant.

Metalurgijos įranga

Valcavimo staklyno ritininė transmisija palaiko stabilų veikimą 250°C temperatūroje, palaikydama vienodą plieno plokštės storį. Plieniniai snapelio pakreipimo įrenginiai naudoja savaiminio tepimo savybes, kad išvengtų išlydyto plieno užteršimo alyva.

Medicininė įranga

Su šiuo žalvariniu sliekiniu ratuku, kuris palaiko aiškų vaizdą, kompiuterinės tomografijos skaitytuvo besisukantys rėmeliai veikia žemiau 45 dB. Dantų gydymo kėdės reguliavimas užtikrina 0,5 mm tikslumą pakėlimą ir nuleidimą.

Laivų statyba

Denio krano tvarstymo mechanizmai atsparūs druskos purškiamai korozijai ir vis tiek neslysta po 500 valandų bandymo su purškimu druska. Laivo vairavimo sistemos palaiko tikslią krypties kontrolę esant vėjui ir bangoms.

Automatizuotas sandėliavimas

Krautuvo kėlimo sistemos atlieka 20 veiksmų per minutę, kai padėties paklaida neviršija 1 mm. Rūšiavimo linijos vairavimo įrenginiai greitai keičia kryptį be pakuočių strigčių.

Tekstilė ir pakuotė

Tekstilės ir pakavimo įranga pasižymi stabiliu jėgos perdavimu, savaiminiu sutepimu ir mažesnėmis energijos sąnaudomis ilgų nuolatinių pamainų metu.

Norėdami sužinoti susijusius transmisijos komponentus, peržiūrėkiteSraigtinė pavarakategorija irKūginė pavarapuslapį.

Kokybės įrodymai, bandymai ir eksporto palaikymas

Medžiagos ir kietumo įrašai

ZCuSn10Pb1 alavo bronzos laipsnis, kietumas HB≥80 ir terminio apdorojimo arba liejimo įrašai gali būti pateikiami su biriais siuntomis.

Dantų profilio ir matmenų patikrinimas

Modulis, dantų skaičius, dantų skersmuo, išorinis skersmuo, angos ir pakopos matmenys tikrinami pagal užsakytą brėžinį ar pavyzdį.

Tinklo ir triukšmo patikrinimas

Kiekviena partija patikrinama, ar sujungimo klaida yra mažesnė nei 0,05 mm, naudojant atitinkamą slieką, sklandus sukimasis ir mažas važiavimo triukšmas.

Eksporto pakuotė

Pavaros yra supakuotos su antikorozine alyva ir apsauginiu apvalkalu. Masiniai užsakymai gali būti sudėti į padėklus ir surišti kroviniams gabenti jūra, oro transportu arba greituoju pristatymu.

Individualizuotas OEM užsakymo procesas

01 veiksmas Siųsti išsamią paraiškos informaciją

Pateikite modulį, dantų numerį, išorinį skersmenį, kiaurymę, žingsnio dydį, medžiagos klasę, kiekį ir paskirties prievadą.

02 veiksmas Brėžinys arba pavyzdžių apžvalga

Raydafon peržiūri OEM brėžinį arba fizinį pavyzdį ir patvirtina specifikaciją bei medžiagos pasirinkimą.

03 veiksmas Pavyzdys ir patvirtinimas

Individualiems projektams „Raydafon“ gamina pavyzdį pirkėjo patvirtinimui prieš masinę gamybą.

04 veiksmas Gamyba ir citata

Po patvirtinimo Raydafon pateikia FOB Ningbo pasiūlymą, gamybos grafiką ir pakavimo informaciją.

Dažnai užduodami klausimai

Kas yra žalvarinis sliekinis ratas?

Žalvarinis sliekinis ratas yra sliekinės pavaros rato dalis, susijungusi su sliekiniu velenu, kad perduotų judesį ir sukimo momentą 90° veleno kampu. Naudojami žalvario ir bronzos lydiniai, nes jie turi mažą trintį, gerą atsparumą dilimui ir savaiminio tepimo savybes, kai jie yra suporuoti su grūdinto plieno slieku.

Kokią medžiagą naudoja Raydafon?

Raydafon standartinėje gamyboje naudojama ZCuSn10Pb1 alavo bronza, kurios kietumas HB≥80 ir atsparumas dilimui apie 30% didesnis nei paprasto žalvario. Priklausomai nuo apkrovos, greičio ir aplinkos, pagal pageidavimą gali būti naudojamos kitos bronzos arba žalvario rūšys.

Kokį tikslumą ir efektyvumą galima pasiekti?

Krumpliaratis apdorojamas penkiais tikslumo etapais – liejimas, grubus tekinimas, smulkus tekinimas, šlifavimas ir šlifavimas – pasiekiant danties paviršiaus šiurkštumą Ra≤1,6 μm ir sujungimo paklaidą, mažesnę nei 0,05 mm su atitinkamu sliekiniu. Perdavimo efektyvumas yra maždaug 15% didesnis nei nacionalinis standartas, o 5000 valandų nepertraukiamo veikimo bandymas rodo, kad nusidėvėjimo greitis yra mažesnis nei 0,01 mm per 100 valandų.

Koks yra standartinis mėginio dydis?

Standartinis pavyzdys: modulis 0,5, 20 dantų, dantų skersmuo 11,2 mm, aukštis 12 mm, išorinis skersmuo 11 mm, anga 4 mm, svoris 16 g. Atitinkamas sliekinės pavaros velenas: aukštis 20 mm, išorinis skersmuo 9,8 mm, vidinis skersmuo 3,17 mm. Palaikomas individualus modulis, dantų skaičius, išorinis skersmuo 50-300 mm ir anga.

Kokios yra pagrindinės programos?

Taikymas apima ekskavatorių pasukimo mechanizmus, šakinių krautuvų kėlimo sistemas, valcavimo staklyno ritinėlių transmisiją, plieninius snapelio pakreipimo įtaisus, kompiuterinės tomografijos skaitytuvo besisukančius rėmus, odontologinių kėdžių reguliavimą, denio krano glaistymą, laivo vairavimo sistemas, automatizuotus sandėlio krautuvus ir rūšiavimo linijos vairavimo įrenginius.

Kokios informacijos reikia citatai?

Atsiųskite brėžinio arba pavyzdžio informaciją, modulį, dantų numerį, išorinį skersmenį, kiaurymę, medžiagos klasę, kiekį ir paskirties prievadą. Raydafon atsakys pateikdamas FOB Ningbo pasiūlymą ir pristatymo laiką.

Koks pristatymo laikas?

Standartiniai užsakymai pristatomi maždaug per 15 dienų nuo užsakymo patvirtinimo. Individualūs arba masiniai užsakymai priklauso nuo piešimo sudėtingumo ir kiekio. Po brėžinio patvirtinimo Raydafon pateikia atnaujintą tvarkaraštį.

Pasiruošę įsigyti individualius žalvarinius sliekinius ratus?

Atsiųskite savo brėžinio ar pavyzdžio informaciją, modulį, dantų numerį, išorinį skersmenį, kiaurymę, medžiagos klasę, užsakymo kiekį ir paskirties prievadą. Raydafon patvirtins specifikaciją, prireikus pateiks pavyzdį, tada pateiks FOB Ningbo pasiūlymą su pristatymo laiku ir pakavimo informacija.
