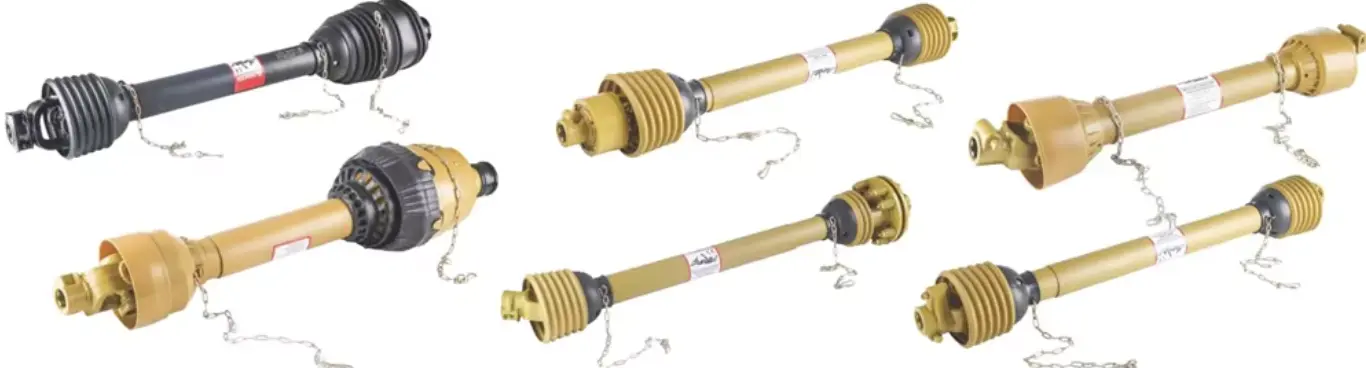

Factory Direct PTO Shaft for Tractors and Agricultural Implements

Raydafon kardaninis velenas – ką mes darome ir kaip jį gaminame

Mūsų gamykla ir patirtis

  • Mes orientuojamės į mokslinius tyrimus ir plėtrą bei kardaninių velenų gamybą ir turime didelę patirtį žemės ūkio perdavimo sistemų srityje.
  • Mūsų gamykla yra Kinijos žemės ūkio įrangos pramonės klasteryje.
  • Mes kontroliuojame visą procesą: medžiagų įsigijimą, kalimą, apdirbimą, surinkimą ir testavimą.
  • Mes tiekiame visą kardaninių velenų asortimentą žoliapjovėms, rotacinėms arkliams, trąšų barstytuvams, trupintuvams ir kt.
  • Mūsų gaminiai keliauja į Europą, Ameriką, Artimuosius Rytus, Pietų Ameriką ir kitas išsivysčiusias žemės ūkio rinkas.

Dizainas: sauga, universalumas, ilgaamžiškumas

  • Kiekvienam varomajam velenui naudojamas didelio stiprumo anglies plieno vamzdis ir kaltinės plieno šakės.
  • Didelis stiprumas ir didelis sukimo momentas – stabilus esant didelėms apkrovoms ir dirbant aukštu dažniu.
  • Siūlome keletą tarptautinių standartų sąsajų: itališko CE tipo, vokiško WAL tipo, amerikietiško ASAE standarto ir kt.
  • Dėl to mūsų velenai yra suderinami su įvairių gamintojų žemės ūkio technika.

Mūsų sukurtos saugos funkcijos

  • Apsauginis gaubtas ir sukimo momentą ribojanti sankaba yra standartiniai – apsaugo nuo perkrovos padarytos žalos ir sužalojimų nuo užstrigimo.
  • Kai kurie aukščiausios klasės modeliai palaiko greitą prijungimą ir ištraukimą – lengva pakeisti ir taisyti lauke.
  • Tepimo angos padėtis yra gerai suprojektuota su sandarinimo struktūra – prailgina tepimo ciklus ir sumažina kasdienės priežiūros poreikį.
  • Kiekvienam rinkiniui prieš išvežant iš gamyklos atliekami dinaminio balansavimo ir stiprumo smūgio bandymai – nėra neįprastos vibracijos važiuojant dideliu greičiu.

Pritaikymas ir tiekimas

  • Aptarnaujame žemės ūkio mašinų originalios įrangos gamintojus ir mažmeninės prekybos kanalus – žinome pramonės šakų skirtumus.
  • Mes palaikome pavyzdžių pritaikymą ir nestandartinę gamybą.
  • Lankstus pristatymo ciklas; mūsų techninė komanda padeda pasirinkti ir suderinti sąsają.
  • Standartiniai modeliai visada yra sandėlyje ir gali būti išsiųsti tą pačią dieną.

Kur naudojami mūsų kardaniniai velenai

  • Vidutinė ir didelė žemės ūkio technika
  • Sodo įranga
  • Gyvulių pašarų mašinos

Jei turite konkrečią programą,susisiekite su mumisbrėžiniams, specifikacijų vadovams ar mėginių testavimo palaikymui. Mes pritaikysime jums perdavimo sprendimą.

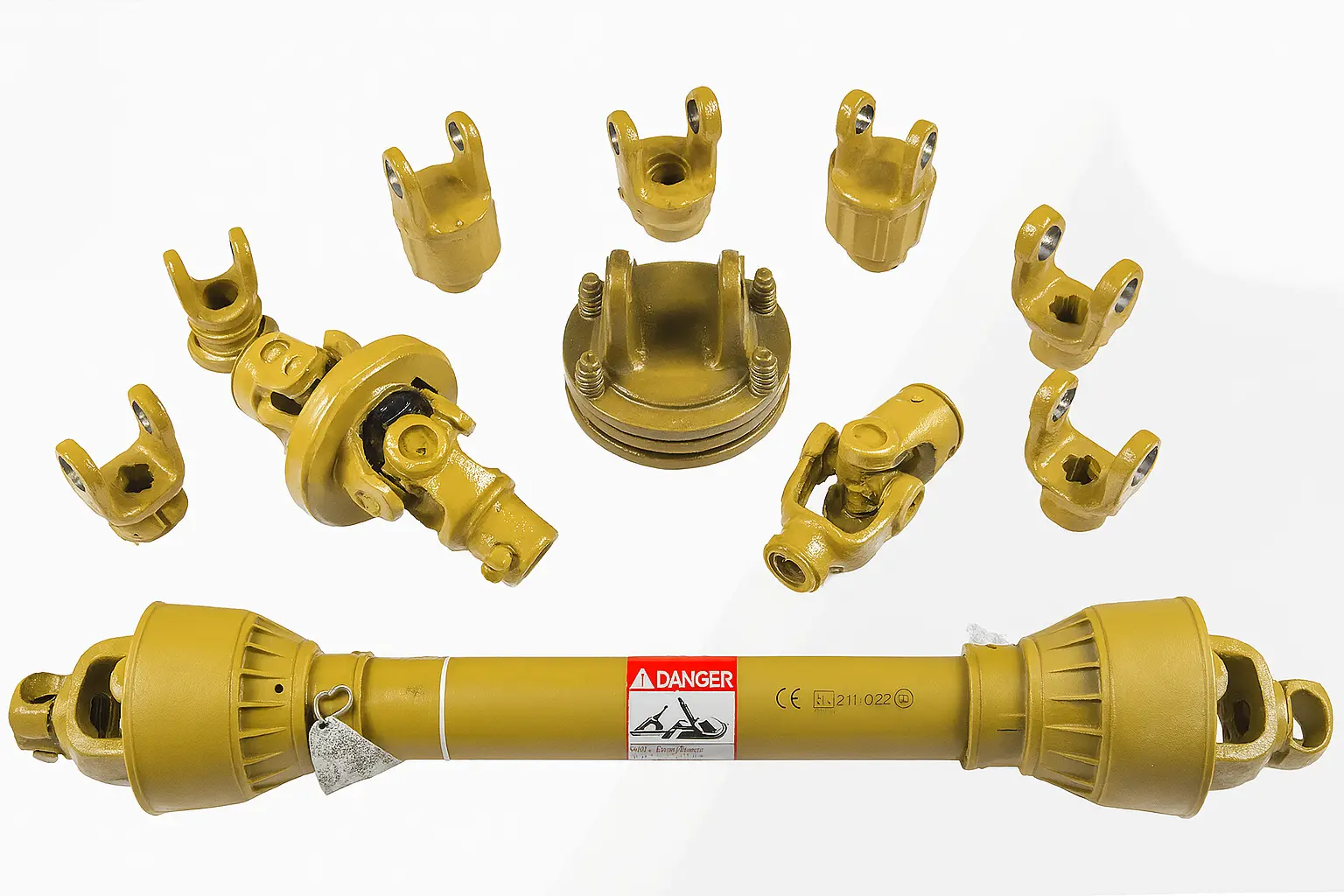

Raydafon PTO Shaft

Kaip nuimti kardaninį veleną nuo pavarų dėžės

Kardaninio veleno nuėmimas nėra sudėtingas, tačiau tai padarius neteisingai galite sugadinti sąsajos komponentus arba sukelti pavojų saugai. Štai kaip mes rekomenduojame tai padaryti.

Prieš pradėdami

  • Pirmiausia išjunkite maitinimo šaltinį.
  • Prieš pradėdami įsitikinkite, kad įranga yra visiškai išjungta.

Patikrinkite ryšio tipą

  • Daugumoje Raydafon kardaninių velenų naudojama saugos užrakto konstrukcija.
  • Ieškokite stumiamojo tipo atraminio žiedo arba skląsčio šalia pavarų dėžės galo.
  • Kai kuriuose modeliuose naudojami varžtai – jums reikės šešiabriaunio arba Torx veržliarakčio.

Pašalinimo žingsniai

  • Paimkite šalia pavarų dėžės esantį apsauginį dangtelį ir atsargiai patraukite atgal, kad atskleistumėte jungtį.
  • Mygtuko tvirtinimo žiedo tipui: viena ranka paspauskite žiedą, o kita švelniai ištraukite veleną.
  • Varžto tipui: atsukite tvirtinimo varžtą, tada švelniai traukite.

Ko Saugotis

  • Stipriai netraukite ir nekratykite – taip galite pažeisti pavaros įvorę arba guolio alyvos sandariklį.
  • Jei sąsaja surūdijusi ir įstrigo, užpurkškite tepamąjį rūdžių šalinimo priemonę, palaukite kelias minutes ir bandykite lėtai.
  • Jei vis tiek sunku, guminiu plaktuku du kartus švelniai bakstelėkite į korpuso kraštą, kad jis atsilaisvintų.

Po pašalinimo

  • Patikrinkite, ar sruogos sąsajoje nėra įtrūkimų, nusidėvėjimo ar deformacijų.
  • Jei radote problemą, neįdiekite jos sunkiai – pirmiausia pakeiskite priedą.
  • Raydafon kardaniniai velenai ir pavarų dėžės turi standartines sąsajas – sulygiuokite kryptį ir jie grįžta atgal be žiaurios jėgos.

Jei atsitrenkėte į neaiškią konstrukciją arba įstrigusį,susisiekite su Raydafon technine pagalba. Pagal jūsų modelį galime pateikti konstrukcinius brėžinius arba vaizdo instrukcijas, kad nevėlintumėte ūkininkavimo grafikų.

PTO shaft removal

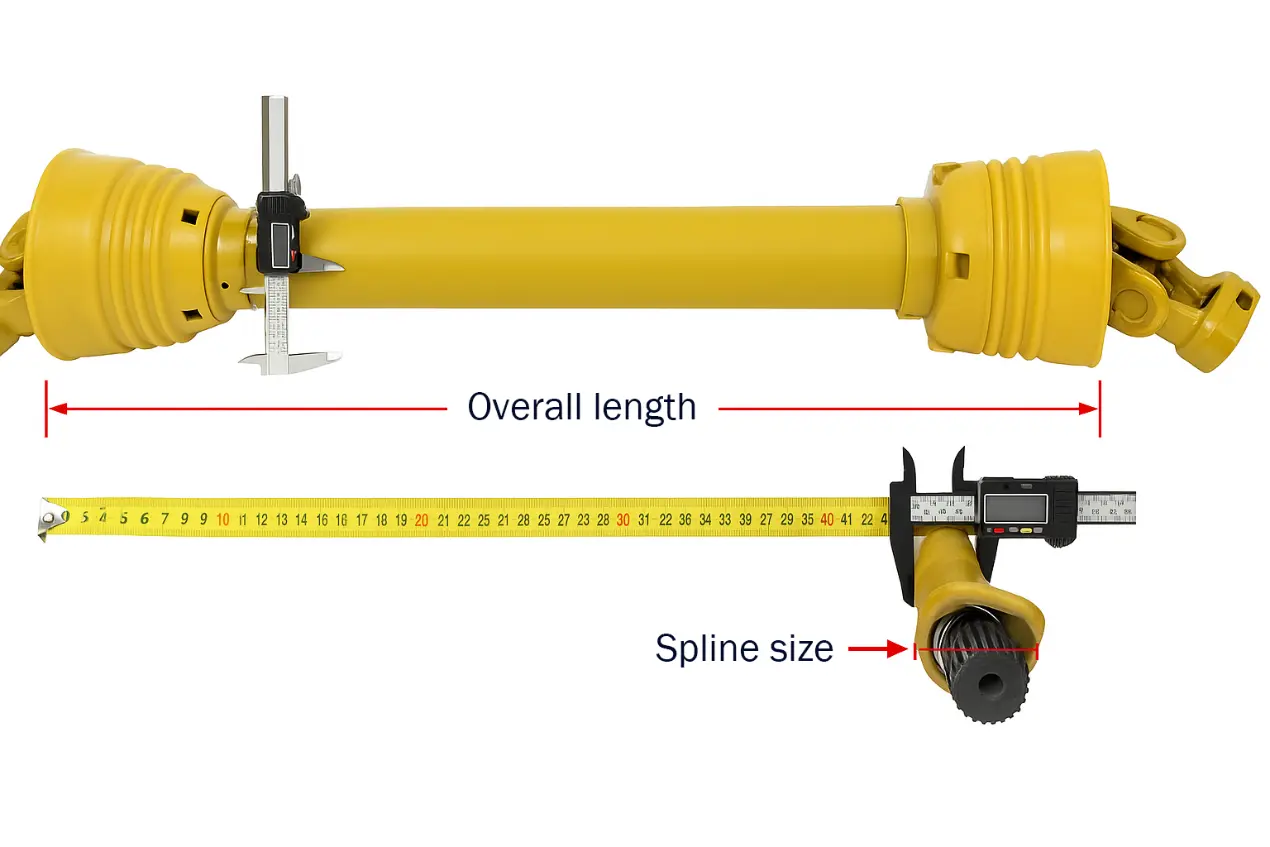

Kaip išmatuoti kardaninį veleną

Prieš keičiant arba pritaikant kardaninį veleną, labai svarbu tiksliai išmatuoti. Netinkamas dydis turi įtakos montavimui ir gali prastai veikti arba sugadinti įrangą. Prieš matavimą rekomenduojame nuimti veleną nuo įrangos.

1. Bendras ilgis

  • Išmatuokite nuo galo iki galo įtrauktoje būsenoje.
  • Tai reiškia, kad nuo vienos šakutės išorinio krašto iki kitos šakutės išorinio krašto.
  • Nematuokite tik apvalkalo ilgio – tai netikslu.

2. Spline dydis (išvesties galo jungtis)

  • Įprastos spline specifikacijos: 1-3/8" 6 dantys, 1-3/8" 21 dantis, 1-3/4" 20 dantų ir kt.
  • Norėdami išmatuoti išorinį įdubos skersmenį, naudokite suportą.
  • Suskaičiuokite spline dantų skaičių.
  • „Raydafon“ jungtys palaiko kelis tarptautinius standartus, kad būtų lengva prijungti prie skirtingų prekių ženklų.

3. Vamzdžio skersmens tipas ir struktūra

  • Vidurinė dalis paprastai yra šešiakampis vamzdis, žvaigždės vamzdis arba kvadratinis vamzdis.
  • Tai lemia sukimo momento pajėgumą ir teleskopinį diapazoną.
  • Norėdami išmatuoti atstumą tarp priešingų kraštų (šešiakampiams vamzdeliams lygiagrečios kraštinės, žvaigždžių vamzdelių atstumas tarp dantų) naudokite nonijinį suportą.
  • Užrašykite visą teleskopinį smūgį.

4. Saugos apsaugos konstrukcija

  • Patvirtinkite, ar rankovė baigta.
  • Patikrinkite, ar abiejuose veleno galuose nėra slydimo žiedų.
  • Tai padeda nustatyti, ar varantįjį veleną galima toliau naudoti.

Jei nesate tikri, kaip išmatuoti, arba nerimaujate dėl matavimo klaidos, nufotografuokite ir nusiųskite savo duomenis Raydafon techninei komandai. Teikiame matmenų brėžinio patvirtinimą, greito suderinimo rekomendacijas arba individualų apdorojimą. Jūs pasirenkate teisingaiKardaninis velenasir naudokite jį iškart po įdiegimo be pakeitimų.Susisiekite su mumisNorėdami gauti nemokamą matmenų patvirtinimo formą arba mokomąjį vaizdo įrašą.

PTO shaft measurement

Apie Raydafon

Raydafon yra gamintojas, orientuotas į transmisijos ir hidraulines technologijas. Jau seniai aptarnaujame žemės ūkio įrangą, pramonės automatiką ir naujus energijos laukus.

  • Įsikūręs pagrindiniame pramoniniame transmisijos dalių dirže Kinijoje.
  • Visa tiekimo grandinės sistema ir nepriklausomos apdorojimo galimybės.
  • Integruota gamyklos sistema: moksliniai tyrimai ir plėtra, liejimas, apdaila, surinkimas ir bandymas.
  • Mes laikomės kokybės kaip pagrindo, pristatymo kaip kriterijaus ir aptarnavimo kaip paramos.
  • Mes teikiame stabilius ir patikimus energijos perdavimo sprendimus pasauliniams klientams.

Mūsų produktų linija

  • Didelio efektyvumo sliekinės pavarų dėžės
  • Kompaktiškos ir didelio santykio planetinės pavarų dėžės
  • Hidrauliniai cilindrai žemės ūkio technikai ir inžinerinei įrangai
  • Standartinės dalys ir nestandartinis pritaikymas – greitai reaguojame ir siūlome lanksčius sprendimus.

Programos ir rinkos

  • Sėjos ir tręšimo technika
  • Maišymo įranga
  • Fotovoltinės sekimo sistemos
  • Kėlimo platformos
  • Eksportuojama į Pietryčių Aziją, Pietų Ameriką, Rytų Europą, Artimuosius Rytus ir kt.

Kiekviena partija praeina kelis gamyklinės patikros etapus: sukimo momento bandymas, sandarinimo bandymas, surinkimo tolerancijos patikra. Kiekvienas produktas sukurtas taip, kad „veiktų stabiliai ir būtų pristatytas laiku“.

Jei ieškote patikimos Kinijos pavarų dėžės ir hidraulinių dalių gamyklos ir tiekėjo, Raydafon yra partneris, kurio negalite praleisti. Sveikiname pasaulinius klientus aptarti bendradarbiavimą su brėžiniais ir pavyzdžiais. Mes padedame klientams sukurti efektyvias ir patvarias mechanines sistemas su konkurencingomis kainomis, profesionaliomis technologijomis ir nuolatiniu stabiliu pristatymu.

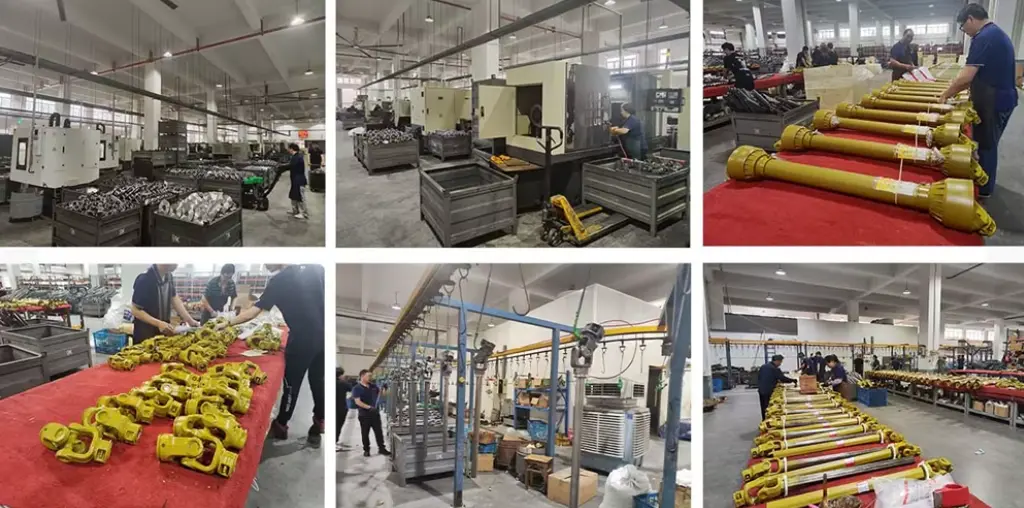

Raydafon factory

View as

Kardaninis velenas Krone rulonų presams

Kardaninis velenas Krone rulonų presams

Krone rulonų preso kardaninio veleno danga KR100/125/155/130/160, 1500/1800, 1500V/1250 MC ir 1250/1550. 4 dydžio standartinės ir 4 dydžio CV pasirinktys naudoja 1210 veleną su 1.375-6 įstrižu. 6 dydžio CV galimas 1500/1800 ir pasirinktoms 1250/1500 versijoms; 1500V/1250 MC naudoja 2380 arba 2480 CV su 1.375-6. Sankabos parinktys apima FT34 esant 1 000 N·m, FT32 prie 1 000 N·m, FT42 prie 1 450 N·m, K64/2 išjungimą prie 1 050 arba 1 500 N·m ir FF1 prie 1 000 N·m. CV bazinių dalių numeriai yra 71R4121UCW07000 CAT3/540 ir 71R6121UCW07000 CAT4/540, abu 1.375-6. MOQ, pritaikymas ir pristatymo laikas nurodomi pagal užsakymą, patvirtinus preso modelį ir esamą veleno konfigūraciją.

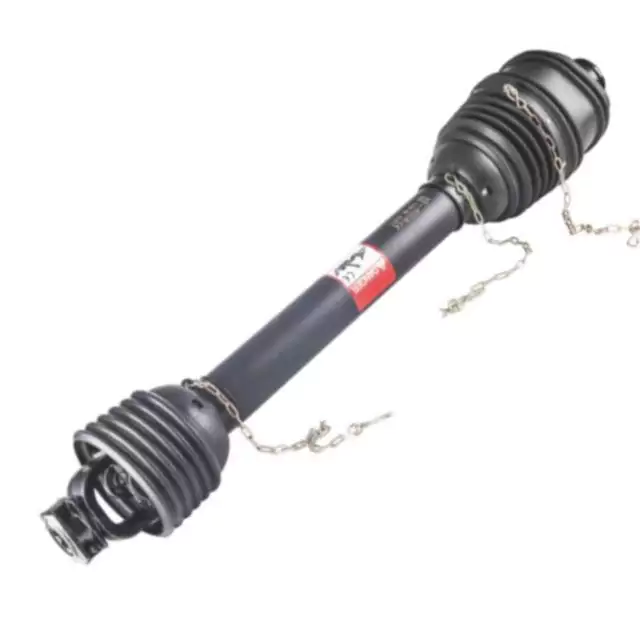

Kardaninis velenas Case IH rulonų presams

Kardaninis velenas Case IH rulonų presams

Kardaninis velenas Case IH rulonų presams – dangčiai RB444, RB454, RB455A, RB464, RB554 ir RB564, taip pat RB454 Silage ir RB454 Rotor Cutter variantai. CAT4 ir CAT5 pastovaus greičio pavaros su frikcine sankaba; įvesties spline 1.375-6 arba 1.375-21, priklausomai nuo traktoriaus; galios poreikis 40–100 AG (30–75 kW). Sankabos sukimo momento nuorodos nuo 1000 N·m (CAT3/S4) iki 1800 N·m (CAT4/S6). Atsiųskite savo preso modelį ir traktoriaus GTV – patvirtiname pavaros kategoriją, sankabos sukimo momentą ir veleno ilgį bei grąžiname gamyklos kainą per 24 valandas.
Kardaninis velenas New Holland presų 900 modeliams

Kardaninis velenas New Holland presų 900 modeliams

Šis kardaninis velenas, skirtas New Holland kvadratinių presų 900 modeliams, kruopščiai pagamintas Raydafon, skirtas New Holland 900 serijos stačiakampių presų presams. Jis turi tvirtą citrininio vamzdžio struktūrą ir turi standartinę 1-3/8" Z6 spline sąsają abiejuose galuose, kad būtų užtikrintas sklandus ir efektyvus galios perdavimas ir puikiai tinka jūsų įrangai. Kaip profesionalus gamintojas ir patikimas tiekėjas iš Kinijos, tiekiame tiesiai iš gamyklos, kad pateiktume jums puikios kokybės ir konkurencingos kainos produktus, užtikrinančius sklandų presavimo operacijas.
Kardaninis velenas New Holland BigBaler kvadratinių presų 330 340

Kardaninis velenas New Holland BigBaler kvadratinių presų 330 340

Kaip gerai žinomas gamintojas ir tiekėjas Kinijoje, Raydafon savo gamykloje kruopščiai sukonstravo šį kardaninį veleną New Holland BigBaler kvadratiniams presams 330 340! Jame naudojamas didelio stiprumo 40Cr legiruotojo plieno velenas su dvigubai sandaria kryžmine universalia jungtimi, 3500 Nm sukimo momento apkrova ir suderinamas su 540/1000 aps./min. greičio sąsaja. Gaminys tiksliai atitinka New Holland 330/340 preso galios sąsają, o montavimas yra patogus ir stabilus. Kaip šaltinių gamykla, Raydafon siūlo jums patikimus transmisijos sprendimus už prieinamą kainą, todėl presavimo operacijos tampa efektyvesnės!
Kardaninis velenas New Holland diskinėms

Kardaninis velenas New Holland diskinėms

Kaip profesionalus gamintojas, giliai dalyvaujantis žemės ūkio transmisijos srityje Kinijoje, Raydafon pritaikė kardaninį veleną New Holland diskiniams vejapjovių diskams. Jame naudojamas didelio stiprumo legiruotojo plieno velenas su dviejų eilių kūginiais ritininiais guoliais, kurie gali išlaikyti 3200 Nm sukimo momentą ir prisitaikyti prie viso New Holland diskinių žoliapjovių asortimento galios sąsajos. Šio gaminio paviršius apdorotas trimis nanokeramikos purškimo sluoksniais, o atsparumas korozijai yra 60% didesnis nei tradicinių procesų. Kadangi jį tiekia tiesiogiai gamykla, Raydafon kaina yra 25% mažesnė nei Europos prekių ženklų, be to, jis gali teikti nestandartines pritaikymo paslaugas, todėl tai yra ekonomiškas pasirinkimas rančoms atnaujinti pjovimo įrangą.
Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340

Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340

Didmeninė prekyba slydimo sankabos kardaniniu velenu, skirtu Disc Mower 1340 / Hesston 1340 ir 1345. 55N dvigubas CV mazgas pakeičia 80 laipsnių CV jungtį traktoriaus pusėje ir 50 laipsnių CV jungtį diskinės pusės pusėje. Traktoriaus jungtis paprastai yra 1,375-21; padargo jungtis yra 1,50" apvali gnybta; konstrukcijoje naudojami 1-3/8" 6 spygliuočių galai. Dvigubos plokštės trinties sankaba nustatytas 2 800 N·m sukimo momentu ir vėl įsijungia po perkrovos. Dalių numeriai 14656849, 82-14656849 ir ​​83-14656849 yra nurodyti pilnam surinkimui, padargo pusei ir traktoriaus pusei. Suderinamumas apima Hesston 1340/1345, pasirinkite CaseIH 8312, Massey Ferguson PTD 12 ir New Idea 5512. MOQ, pritaikymas ir pristatymo laikas nurodomi kiekvienam užsakymui patvirtinus dalies numerį ir jungties dydį.
Kaip patikimas Kardaninis velenas gamintojas ir tiekėjas Kinijoje, mūsų produktai išlaikė CE sertifikatą. Jei norite įsigyti kokybiškų gaminių, susisiekite su mumis.
