Kardaninis velenas Case IH rulonų presams
  • Kardaninis velenas Case IH rulonų presamsKardaninis velenas Case IH rulonų presams
  • Kardaninis velenas Case IH rulonų presamsKardaninis velenas Case IH rulonų presams

Kardaninis velenas Case IH rulonų presams

Kardaninis velenas Case IH rulonų presams – dangčiai RB444, RB454, RB455A, RB464, RB554 ir RB564, taip pat RB454 Silage ir RB454 Rotor Cutter variantai. CAT4 ir CAT5 pastovaus greičio pavaros su frikcine sankaba; įvesties spline 1.375-6 arba 1.375-21, priklausomai nuo traktoriaus; galios poreikis 40–100 AG (30–75 kW). Sankabos sukimo momento nuorodos nuo 1000 N·m (CAT3/S4) iki 1800 N·m (CAT4/S6). Atsiųskite savo preso modelį ir traktoriaus GTV – patvirtiname pavaros kategoriją, sankabos sukimo momentą ir veleno ilgį bei grąžiname gamyklos kainą per 24 valandas.

OEM keitimas · Case IH RB serija

Kardaninis velenas, skirtas Case IH rulonų presams – CAT4 ir CAT5 pastovaus greičio pavaros, 1.375-6 / 1.375-21 spygliuočiai

Ruloninio preso kardaninis velenas sugenda vienu iš dviejų būdų: universalioji jungtis negali atlaikyti posūkio kampo ties galulauke, arba sankaba neslysta esant reikiamam sukimo momentui, o pavarų dėžė ima amortizaciją. Šis puslapis pateikiami Case IH RB444, RB454, RB455A, RB464, RB554 veleno dydžiai, reikalinga galia ir sankabos dalių numeriai ir RB564 ryšulių presai, todėl galite pritaikyti pakaitinį veleną prie preso modelio, kurį iš tikrųjų naudojate.

Dengti presų modeliai

6 baziniai modeliai RB444, RB454, RB455A, RB464, RB554, RB564 – plius RB454 siloso ir RB454 rotorinių pjaustytuvų variantai.

Varomosios linijos dydžiai

CAT4 / CAT5 Pastovaus greičio pavara su frikcine sankaba. Įvesties spline 1.375-6 arba 1.375-21, priklausomai nuo traktoriaus.

Galios reikalavimas

40-100 AG Nuo 30 kW su RB444 iki 75 kW su RB454 rotoriniu pjaustytuvu. Visas suskirstymas žemiau esančioje lentelėje.

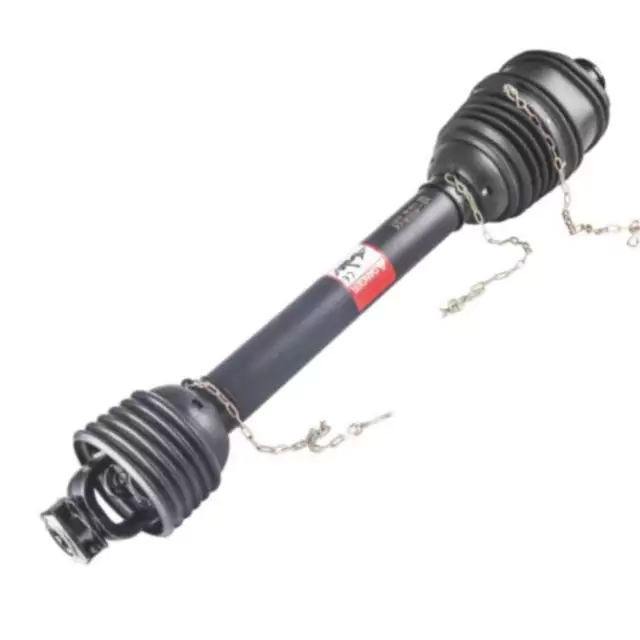

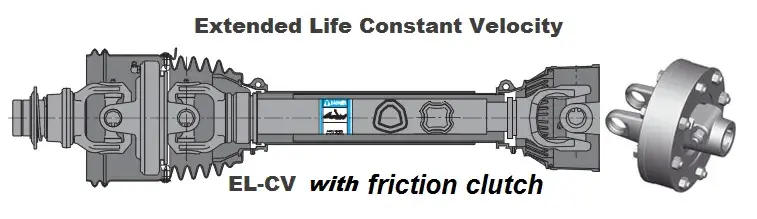

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Kardaninio veleno mazgas – pastovaus greičio jungtis, frikcinė sankaba ir 1.375-6 įėjimo junga.
PTO shaft for Case IH round balers — clutch end and spline detail
Sankabos galo ir sraigto detalė – greitai atjungiamas jungas ir skydo guolis.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Įvesties jungo parinktys – 1.375-6 ir 1.375-21 sraigtas, priderintas prie traktoriaus GTV.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Frikcinės sankabos ir kirpimo varžto konfigūracija – slydimo taškas apsaugo preso pavarų dėžę.

Modelių lentelė – kardaninio veleno dydis ir reikalinga preso galia

Case IH rulonų presų modeliai – veleno dydis ir GTV galios poreikis
Preso modelis Kardaninio veleno dydis Reikalingas GTV, AG (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silosas CAT4 65 (48)
RB454 Rotorinis pjoviklis CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

„Case IH“ reikalauja CAT4 arba CAT5 pastovaus greičio pavaros, priklausomai nuo modelio, su frikcine sankaba. RB454 Rotor Cutter yra vienintelis šio diapazono variantas, kuriam reikalingas CAT5 su 100 AG (75 kW) galia. jūsų traktorius yra žemiau šio skaičiaus, prieš užsakydami patvirtinkite preso konstrukciją.

Constant velocity PTO shaft part number reference for Case IH round balers
Pastovaus greičio GTV nuoroda – CAT3–CAT5, 540 ir 1000 aps./min. baziniai dalių numeriai.

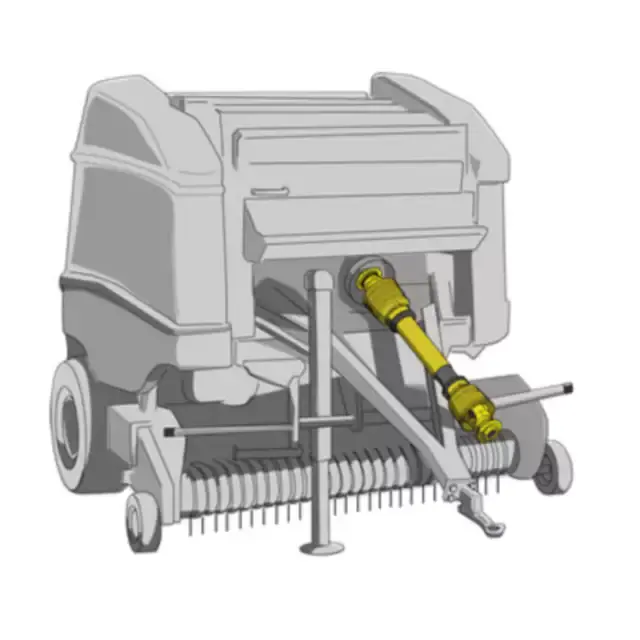

PTO shaft installed on a round baler in field operation
Įrengimas lauke – veleno kampas ir skydo tarpas prie preso įvado.

Pastovaus greičio GTV ir sankabos dalių numeriai

Pastovaus greičio GTV – baziniai dalių numeriai pagal kategorijas ir traktoriaus įdubą
CV GTV Traktorius Spline Bazinės dalies numeris
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT frikcinės sankabos, skirtos 1.375-6 spline įėjimui
Universalus dydis Sukimo momentas (N·m) Dalies numeris
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1 800 663H53403R
CAT5 / S8 1 450 6LM453003R

Aukščiau pateikti dalių numeriai yra atskaitos taškai, skirti velenui suderinti su preso ir traktoriaus deriniu. Jei jūsų presas naudoja kitą padargo pusę arba traktoriaus stakta yra 1.750-20, atsiųskite modelį ir mes patvirtinkite teisingą derinį. Kuo platesnisKardaninis velenas rulonų presamsasortimentas apima ir kitų gamintojų presus.

Kas nusprendžia, ar velenas tinka ir tarnauja

  1. Suderinkite pavaros kategoriją su preso modeliu

    Šiame diapazone CAT4 ir CAT5 negalima pakeisti. RB444, RB454 ir RB455A veikia CAT4; RB464, RB554 ir RB564 veikia CAT5; RB454 Rotor Cutter taip pat reikalauja CAT5. CAT4 veleno montavimas prie preso, kuris reikalauja, kad CAT5 jungtis būtų nepakankamai įvertinta galulaukės kampu, kur dažniausiai įvyksta ankstyvi gedimai pradėti.

  2. Pritaikykite įvesties įpjovą prie traktoriaus, o ne su presu

    Preso šoną fiksuoja padargas, bet traktoriaus pusė priklauso nuo jūsų naudojamo traktoriaus. 1.375-6 yra įprastas 540 aps./min. 1.375-21 yra 1000 aps./min. 1.750-20 pasirodo esant didesnei galiai traktoriai. Traktoriaus modelio ir GTV stuburo nuotraukos siuntimas yra greičiausias būdas patvirtinti, kurį jungą tinka. Jei atnaujinate ir padargo pavarą, žrKardaninis velenaskategorijoje visam asortimentui.

  3. Frikcinę sankabą nustatykite į presą, o ne į traktorių

    Trinties sankaba skirta paslysti, kol preso pavarų dėžė patiria smūginę apkrovą. Per aukštai nustatyta sankaba perduos smūgį tiesiai į pavarų dėžę; nustatytas per žemai, įprasto presavimo metu jis paslysta. FT Aukščiau pateiktoje sankabos lentelėje pateikiamas universalaus dydžio etaloninis sukimo momentas – 1 000 N·m CAT3/S4, 1 800 N·m CAT4/S6 ir 1450 N·m CAT5/S8.

  4. Patikrinkite veleno kampą ir skydo tarpą galulaukėje

    Pastovaus greičio jungtis toleruoja didesnį posūkio kampą nei standartinė universalioji jungtis, bet skydas vis dar reikia laisvo visiško užrakto. Jei velenas nusileidžia arba skydas liečiasi su grąžulu galulaukėje, jungtis suges anksti, nepaisant įvertinimo. Viršuje esančiame paveikslėlyje parodytas tikslinis kampas ties preso įvestis. Kitų gamintojų presamsKardaninis velenas Krone rulonų presamspuslapyje pateikiami lygiaverčiai atskaitos taškai.

Atsiųskite savo preso modelį ir traktoriaus GTV Spline

Nurodykite preso modelį (nuo RB444 iki RB564) ir traktoriaus GTV (1.375-6, 1.375-21 arba 1.750-20). Mes padarysime patvirtinkite transmisijos kategoriją, sankabos sukimo momentą ir veleno ilgį ir pateikite tiesioginę gamyklos kainą – paprastai per 24 valandas. Galimi pasirinktiniai ilgiai ir skydų konfigūracijos. Jei jūsų padargas naudoja a nestandartinė pavarų dėžė,žemės ūkio greičių dėžėdiapazonas taip pat gali būti aktualus.
