Plastikinė spiralinė pavara
  • Plastikinė spiralinė pavaraPlastikinė spiralinė pavara
  • Plastikinė spiralinė pavaraPlastikinė spiralinė pavara

Plastikinė spiralinė pavara

„Raydafon“ savo gamykloje Ningbo mieste, Kinijoje, formuoja pritaikytus plastikinius sraigtinius krumpliaračius iš POM ir nailono. Standartiniai įrankiai apima modulį M0,1–M2,0, angas nuo Ø1,40 mm iki Ø3,05 mm, išorinį skersmenį Ø10–Ø50 mm (iki Ø120 mm pagal individualius įrankius) ir paviršiaus plotį 2,0–10,0 mm, darbinės temperatūros diapazoną nuo –30 °C iki +100 °C. Kadangi danties forma gaminama įpurškimo formoje, o ne pjaunant, spiralės kampas ir profilis išlieka vienodi visoje partijoje, o krumpliaračiai veikia savaime sutepami ir tyliai – išmatuotas triukšmas yra maždaug 20 % mažesnis nei lygiaverčių krumpliaračių pavarų naudojant tą patį panaudojimą. Galima įsigyti stiklu užpildytų rūšių, kur reikalingas didesnis sukimo momentas arba standumas, o apdirbtos plastikinės arba metalinės krumpliaračiai pateikiami ten, kur liejamas plastikas negali atitikti reikalavimo. Atsiųskite savo brėžinį arba pavyzdį, kad patikrintumėte įrankius ir pateiktumėte pasiūlymą per 24 valandas.

Plastikinė spiralinė pavara – POM ir nailonas, nuo M0.1 iki M2.0

Įpurškimo formos sraigtinės pavaros, skirtos mažoms pavaroms, kurioms reikia tylaus veikimo, jokio tepimo ir mažo svorio. Standartiniai įrankiai dengia modulius M0,1–M2,0, angas nuo Ø1,40 iki Ø3,05 mm, išorinį skersmenį Ø10–Ø50 mm ir pločio paviršių 2,0–10,0 mm, su formuota danties geometrija, o ne nupjautais dantimis – todėl dantis su dantimis išlaiko visą partiją.

  • M0,1–M2,0Standartinis modulių asortimentas
  • Ø1,40–3,05Standartinis gręžimo diapazonas
  • Ø10–50Išorinio skersmens diapazonas (mm)
  • -30 iki +100Darbinė temperatūra (°C)

Plastikinių sraigtinių pavarų gamintojas Kinijoje – pritaikytos POM ir nailoninės spiralinės pavaros

„Raydafon“ savo gamykloje Ningbo mieste, Kinijoje, formuoja plastikines sraigtines krumpliaračius, skirtus originalios įrangos gamintojams, kuriems reikia tylios, savaime tepančios pavaros, o ne pjaustyto plieno. Krumpliaračio dantys suformuojami įpurškimo formoje, todėl spiralės kampas, profilis ir kiaurymės padėtis yra fiksuojami įrankio, o ne vėlesnio apdirbimo žingsnyje – todėl danties forma iš vienos partijos į partiją išlieka vienoda, o vieneto kaina mažėja, kai įrankis veikia. Įprasti pirkėjai yra smulkių mašinų statytojai, medicinos ir laboratorinės įrangos gamintojai, prietaisų ir siurblių gamintojai ir visi, kurie pakeičia suteptą metalinę krumpliaračių porą į nereikalaujančią plastikinę.

Standartiniai įrankiai yra greičiausias ir pigiausias būdas: atsiųskite modulį, dantų skaičių, spiralės kampą, kiaurymę ir paviršiaus plotį, o jei forma yra, pateiksime citatą iš atsarginių įrankių. Ten, kur geometrija nauja, įrankį ir formuojame pagal jūsų brėžinį. Susiję produktai iš to paties dirbtuvės apimasraigtinė pavarametalo diapazonas didesniam sukimo momentui, visasplastikinė pavaralinija spur, kirmino ir vidinių formų, irkrumpliaračiaijei jūsų pavarai nereikia spiralinio persidengimo.

Specifikacijos

  • Produkto tipasSraigtinė pavara (įpurškiama)
  • Standartinis modulisM0.1 – M2.0
  • MedžiagaPoliacetalio (POM) / nailono, stiklo užpildo klasės pagal užsakymą
  • Standartinė angaØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Išorinis skersmuoØ10,0 – Ø50,0 mm, iki Ø120 mm naudojant individualius įrankius
  • Veido plotis (L)2,0 – 10,0 mm
  • Darbinė temperatūra-30 °C iki +100 °C
  • TepimasSavaime sutepa, normaliai dirbant nereikia tepalo
  • TinkinimasModulis į M3.0, dantų skaičius, spiralės kampas, anga, stebulė, rakto griovelis, spalva

Standartinė specifikacija. Anga, išorinis skersmuo ir paviršiaus plotis yra lankstūs parodytuose diapazonuose – nurodykite mums reikalingas vertes.

Tipas Modulis Medžiaga Gręžimas Išorinis skersmuo Veido plotis (L)
Sraigtinė pavara M0.1 – M2.0 Poliacetalis (POM) / nailonas Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (lankstus) Ø10,0 – Ø50,0 mm (lankstus) 2,0–10,0 mm (lankstus)

Tolerancija ir talpa:Lieto plastiko krumpliaračiai turi platesnę tolerancijos juostą nei pjaustyti metaliniai krumpliaračiai, o tikslūs skaičiai priklauso nuo modulio, sienelės storio ir medžiagos kokybės. Pasiūlymo etape nurodykite atstumą ir centro atstumo toleranciją, kurios jums reikia surinkimui – patvirtinsime, ką gali išlaikyti įrankiai, arba rekomenduosime pjovimo pavarą, jei plastikas to neatitiks.

POM arba nailonas: tinkamos medžiagos pasirinkimas

Poliacetalis (POM)

Numatytasis pasirinkimas mažoms tikslioms pavaroms. Maža trintis, didelis standumas ir labai stabilūs matmenys esant drėgmei, todėl atstumas tarp centro ir atstumas yra nuspėjamas. Geriausiai tinka nuolat veikiančioms pavaroms ir agregatams, kuriuose pavara turi išlaikyti paklaidą mėnesius.

Nailonas (PA)

Tvirtesnis ir atsparesnis smūgiams nei POM, geriau slopina smūgius ir vibraciją, tačiau sugeria drėgmę ir nežymiai keičia matmenis dėl drėgmės. Tinka nepertraukiamiems, smūgiams apkraunamoms arba didelės vibracijos pavaroms, o ne griežtai tolerancijai.

Stiklo pripildytos markės

Stiklo pluošto pridėjimas padidina stiprumą ir standumą, kad sukimo momentas būtų didesnis, ir pagerina atsparumą valkšnėjimui aukštesnėje temperatūroje, tačiau padidina pelėsių susidėvėjimą ir šiek tiek sumažina natūralų slopinimą. Patarsime dėl jūsų pareigų lygio ir numatomo tarnavimo laiko.

Jei jūsų sukimo momento reikalavimas yra didesnis už tą, kurį gali išlaikyti suformuotas plastikas, sąžiningas atsakymas yra pjovimo pavara – žr.spyruoklinė pavarair sraigtinių pavarų diapazonas iš metalo. Verčiau cituotume tinkamą dalį, nei parduosime plastikinę pavarą, kuri sugenda.

Produkto detalė

Žemiau pateiktose nuotraukose pavaizduoti mūsų suformuoti plastikiniai sraigtiniai krumpliaračiai: danties forma, stebulės ir angos apdaila bei surinktas krumpliaračių komplektas.

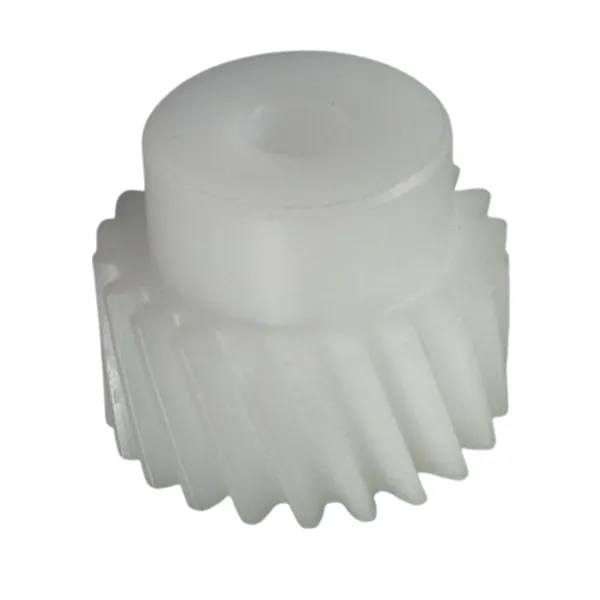

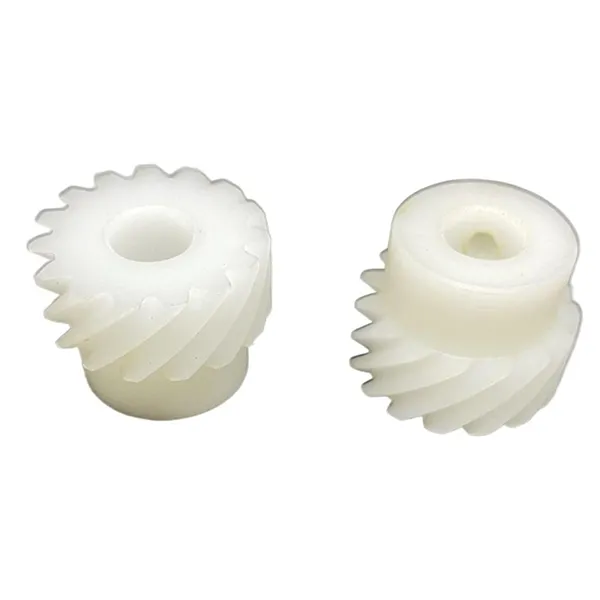

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Lieta plastikinė sraigtinė pavara – spiralės kampas, danties forma ir baigta anga.

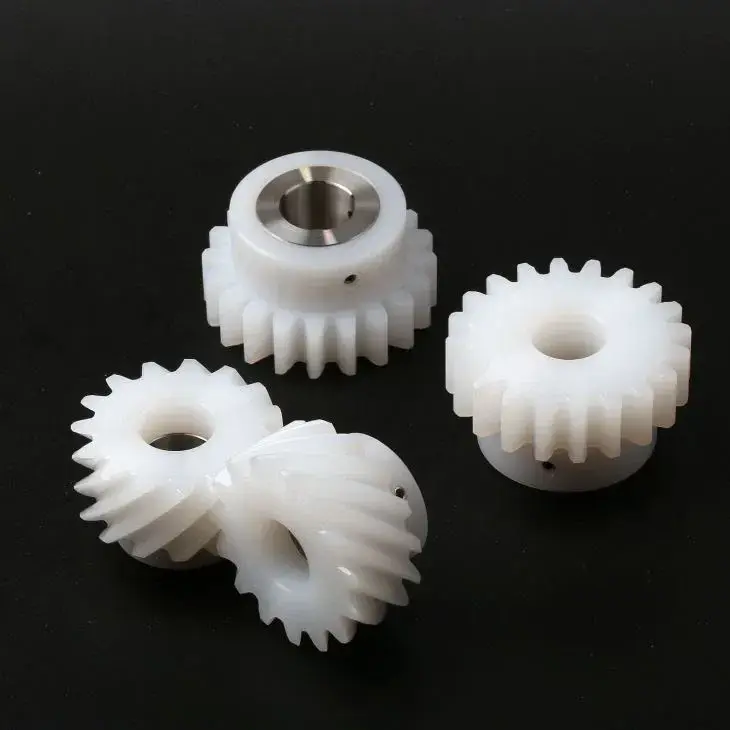

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standartinė POM sraigtinė pavara su stebule ir tikslia anga.

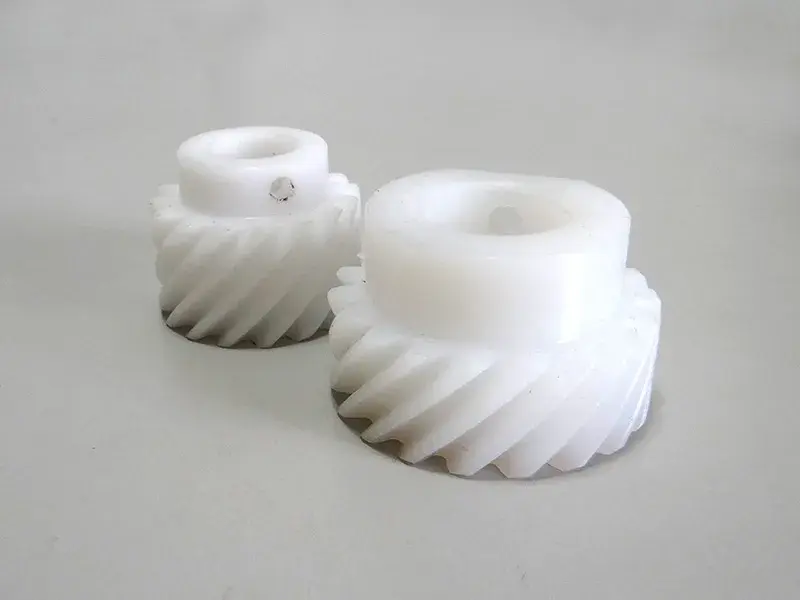

Plastic helical gear set assembled in a small drive application
Plastikinis spiralinis pavarų rinkinys, surinktas mažoje pavaroje.

Pagrindiniai privalumai

  1. 01

    Savaime sutepa

    POM ir nailonas eina vienas prieš kitą arba į plieną be alyvos ar tepalo plėvelės, todėl pavarų dėžė, kuriai anksčiau reikėjo tepimo kameros, sandariklių ir techninės priežiūros intervalo, gali būti pastatyta nereikalaujant priežiūros.

  2. 02

    Tyli transmisija

    Sraigtinio danties spiralės persidengimas susijungia palaipsniui, o ne vienu smūgiu, o pats polimeras slopina vibraciją – išmatuotas mūsų krumpliaračių triukšmas yra maždaug 20 % mažesnis už lygiaverčių krumpliaračių pavarų toje pačioje vietoje.

  3. 03

    Mažesnis grįžtamasis svoris

    Lietas plastikas yra daug lengvesnis už plieną ar žalvarį, o tai sumažina varomų dalių inerciją. Tai svarbu rankiniams įrankiams, nešiojamiesiems instrumentams, mažiems padėties nustatymo mechanizmams ir kitiems svoriui jautriems gaminiams.

  4. 04

    Atsparumas korozijai ir cheminiam poveikiui

    Inžinerinis plastikas nerūdija ir yra atsparus daugumai rūgščių, šarmų, ploviklių ir su maistu besiliečiančių valymo priemonių, todėl pavara gali veikti drėgnoje, išplautoje ar silpnai ėsdinančioje aplinkoje, kur reikėtų padengti metalinę pavarą.

  5. 05

    Nuosekli suformuota geometrija

    Dantų forma atsiranda iš pelėsio ertmės, todėl kiekviena partijos dalis yra iš esmės identiška – nėra pjaustytuvo nusidėvėjimo, profilio svyravimų ir daug mažiau apžiūros pastangų.

  6. 06

    Tiesioginė gamyklos kaina

    Įrankis, formavimas ir patikrinimas vyksta po vienu stogu, tarp jų nėra jokios prekybos maržos. Vieneto kainą lemia įrankių paruošimo etapas, o ne vidurinis sluoksnis.

Kaip sraigtinė pavara perduoda sukimo momentą

Krumpliaračio dantys susitinka su poravimosi dantimis vienu metu. Sraigtinio krumpliaračio dantys yra nustatyti kampu ašies atžvilgiu, todėl sąlytis prasideda viename danties gale ir persikelia į kitą taip, kaip užsidaro užtrauktukas. Todėl apkrova didėja palaipsniui, o ne kaip smūgis, o tai yra pagrindinė priežastis, dėl kurios spiralinė pora veikia sklandžiau ir tyliau nei spyruoklinė pora tuo pačiu greičiu ir apkrova.

Antrasis efektas yra apkrovos pasidalijimas. Kadangi keli dantys bet kuriuo momentu liečiasi išilgai tos įstrižainės linijos, jėga, reikalinga tam tikram sukimo momentui perduoti, pasklinda didesniame danties šono plote, todėl vietinis kontaktinis slėgis yra mažesnis ir paviršiaus dilimas lėtesnis. Vienas plastikinis dantis, nešantis visą apkrovą, deformuotųsi; dantų rinkinys nesidalija – būtent todėl sraigtinė geometrija tinka santykinai minkštoms medžiagoms, tokioms kaip POM ir nailonas.

Sraigtiniai dantys taip pat sukuria ašinę traukos apkrovą išilgai veleno, todėl veleno guoliai arba traukos poveržlės turi ją atlaikyti. Tai yra vienas dizaino taškas, kurį verta patikrinti prieš pasirenkant sraigtinę krumpliaratį vietoj cilindrinės krumpliaračio: danties persidengimas užtikrina tylumą ir apkrovos pasidalijimą, tačiau likusiai mazgai suteikia papildomos ašinės jėgos.

Programos

  • Maži varikliaiTylus mažinimo etapai
  • Medicinos ir laboratoriniai prietaisaiŠvarios, neteptos pavaros
  • Maisto ir gėrimų įrangaNuplaunamos, chemikalams atsparios dalys
  • Biuro ir buitinė technikaMažo triukšmo įjungimas ir laikmačiai
  • Automobilių priedaiVeidrodžiai, sėdynės, skląsčiai, mažos pavaros
  • Instrumentuotė ir robotikaLengvos, mažos inercijos padėties nustatymo pavaros
  • Prekybos ir išdavimo automataiSavaime sutepantys ilgaamžiai mechanizmai
  • Siurbliai ir vožtuvaiNerūdijanti vidinė pavara

Jei jūsų paraiškos nėra sąraše, atsiųskite brėžinį arba pavyzdinę dalį. Daugeliu atvejų iš modulio, angos ir spiralės kampo galime patvirtinti, ar tinka standartiniai įrankiai, ar reikia naujos formos.

Pirkėjo DUK

  • Ar šios krumpliaračiai yra suformuoti arba pagaminti iš plastikinio strypo?Jie yra įpurškiami plieniniais įrankiais, todėl danties geometrija išlieka vienoda visoje partijoje ir sumažėja vieneto kaina. Prototipams ir labai mažiems kiekiams galima įsigyti apdirbtų plastikinių pavarų.
  • Kokį didžiausią sukimo momentą gali išlaikyti plastikinė sraigtinė pavara?Tai priklauso nuo modulio, veido pločio, dantų skaičiaus ir medžiagos klasės, todėl neskelbiame nei vieno paveikslo. Atsiųskite sukimo momentą, greitį ir darbo ciklą ir mes rekomenduosime modulį bei medžiagą arba pasakysime, ar vietoj to reikia metalinės pavaros.
  • Ar reikia sutepti pavarą?Ne, atliekant įprastą tarnybą. POM ir nailonas yra savaime sutepami. Nepertraukiamai važiuojant dideliu greičiu arba esant didelei apkrovai, nedidelis suderinamo tepalo kiekis gali pailginti tarnavimo laiką, ir mes tai pasakysime pasiūlymo etape, jei to reikia jūsų pareigoms.
  • Kokius nuokrypius galite laikytis nuo skylės ir danties formos?Formuotos dalys laiko platesnę juostą nei nupjautos krumpliaračiai. Nurodykite mums reikalingą atstumą iki centro ir laisvos erdvės toleranciją, kurios jums reikia surinkimui, ir mes patvirtinsime, ar įrankiai gali juos patenkinti, arba pateiksime apdirbtą dalį, jei negali.
  • Kokia yra įrankio kaina ir pritaikytos įrangos pristatymo laikas?Įrankių kaina priklauso nuo modulio, ertmių skaičiaus ir pavaros dydžio; didesni moduliai ir kelių ertmių įrankiai kainuoja daugiau. Patvirtinus brėžinį, mes patvirtiname įrankio pristatymo laiką ir pavyzdinį tvarkaraštį su citata, paprastai per 24 valandas nuo brėžinio gavimo.
  • Ar galite suderinti dalį, kurią jau naudojame?Taip. Atsiųskite pavyzdį arba brėžinį pagal matmenis – modulį, dantų skaičių, spiralės kampą, kiaurymę, paviršiaus plotį ir medžiagą. Patvirtinsime, ar jis atitinka esamus įrankius, ar reikia naujos formos, ir pasiūlysime bet kuriuo atveju.

Susiję produktai ir tolesnis skaitymas

Paprašykite plastikinės spiralinės pavaros kainos pasiūlymo

Atsiųskite savo piešinio ar pavyzdžio informaciją – modulį, dantų skaičių, spiralės kampą, kiaurymę, veido plotį, medžiagą ir kiekį. Patvirtiname, ar tinka standartiniai įrankiai, ar reikia naujos formos, ir per 24 valandas atsakome, nurodydami kainą bei pristatymo laiką.

Siųsti užklausą dabar

* Pateikti skaičiai (triukšmo mažinimas, temperatūros diapazonas, modulio ir kiaurymės diapazonai) nurodo standartinius įrankius ir įprastas darbo sąlygas. Prieš užsakydami patvirtinkite galutinį brėžinį ir medžiagos klasę.
