Ring Gear

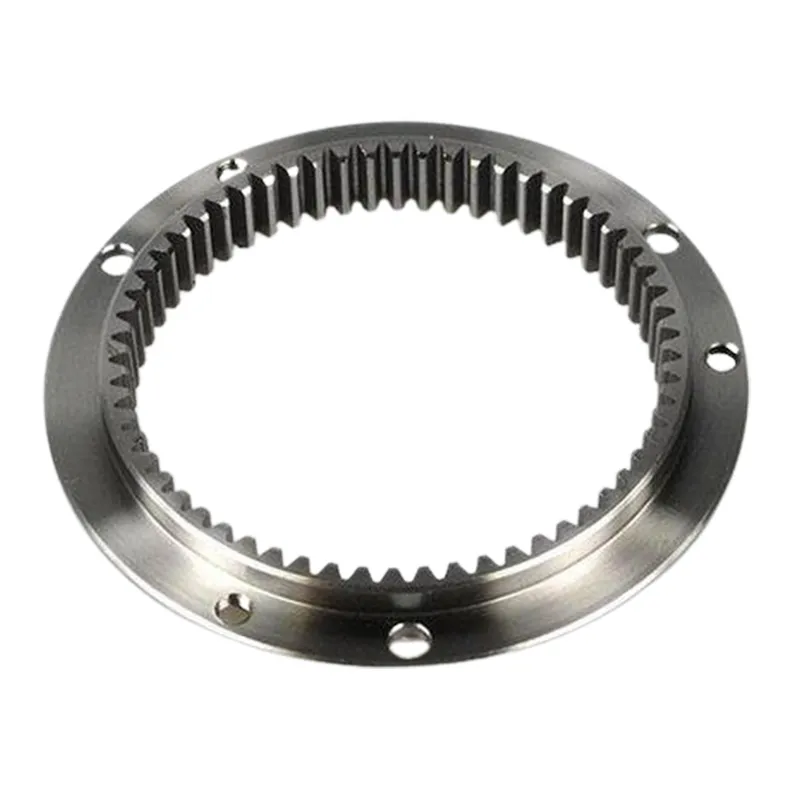

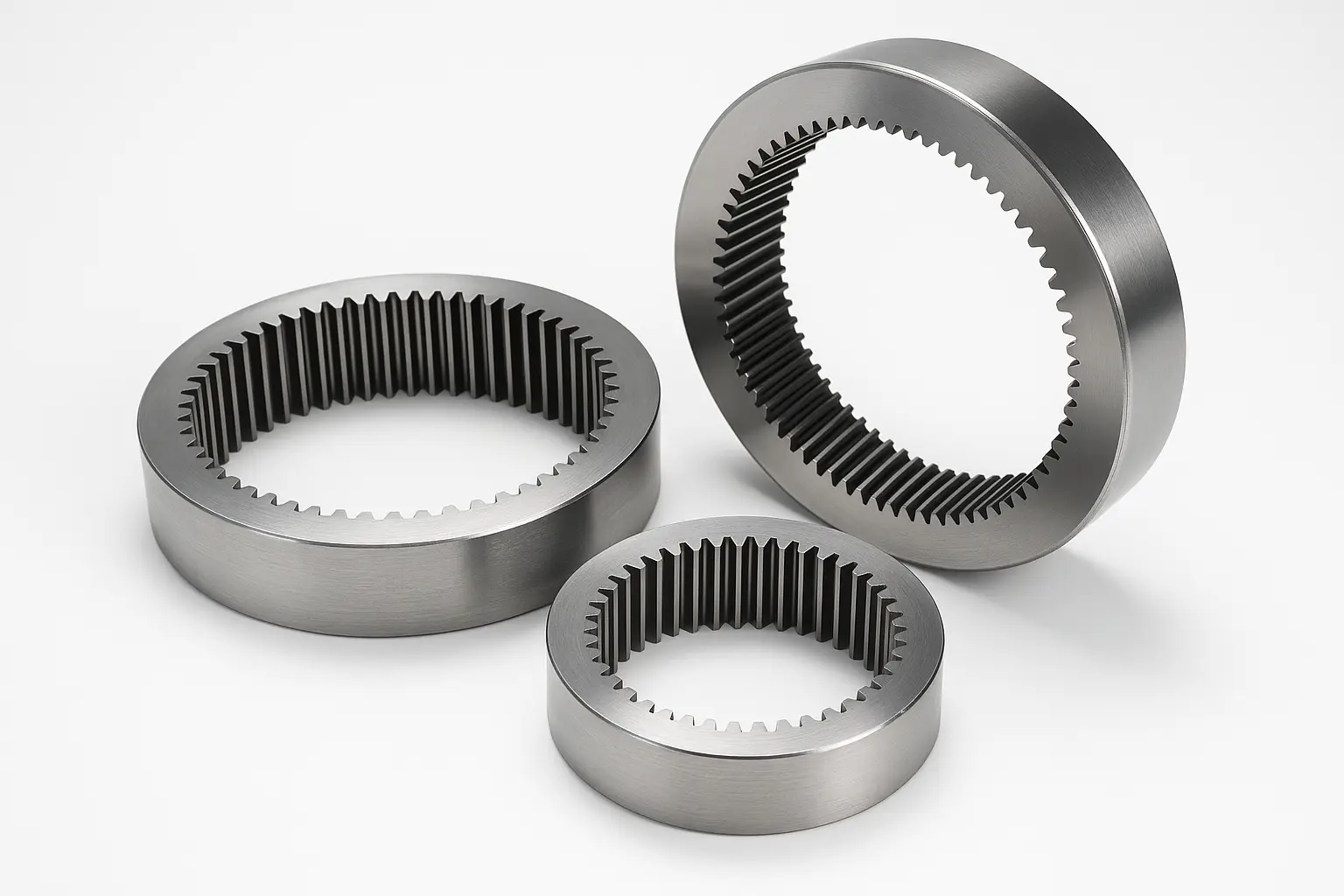

Raydafon„Ring Gear“ seriją sudaro vidiniai krumpliaračių žiedai, segmentiniai krumpliaračių žiedai, didelio modulio didelio apkrovimo krumpliaračių žiedai ir kiti tipai, plačiai naudojami pasukamuosiuose guoliuose, vėjo jėgos posūkio sistemose, inžinerinių mašinų patefonuose, sunkiųjų pavarų dėžėse ir kitose srityse. Raydafon, kaip profesionalus gamintojas ir gamykla Kinijoje, yra jūsų pirmasis pasirinkimas!

Mes naudojame didelio stiprumo legiruotą plieną kaip pagrindinę medžiagą, kartu su CNC krumpliaračių šlifavimu, krumpliaračių šlifavimu ir kitais apdorojimo procesais, kad užtikrintume, jog dantų paviršiaus apdaila ir tinklelio tikslumas atitinka pramonės standartus. Didelio dydžio žiedinėms pavaroms mes turime specialią terminio apdorojimo liniją, kuri gali pasiekti viso rato karbiuravimo arba indukcinio gesinimo apdorojimą, kad būtų pagerintas nuovargio stiprumas ir atsparumas dilimui. Visi gaminiai yra visiškai gaminami mūsų pačių gamyklose, o pagrindiniai parametrai, tokie kaip žingsnio paklaida ir radialinis nutekėjimas, yra aptinkami trijų koordinačių, krumpliaračio profilio matavimo prietaisais ir kita įranga, kad būtų užtikrintas sklandus surinkimas ir jokio neįprasto triukšmo veikimo metu.

Šiuo metu Raydafon'sRing Gearproduktai buvo plačiai naudojami bokštiniuose kranuose, skydinėse mašinose, automatizuotose darbo vietose ir kitoje įrangoje, eksportuojami į Vokietiją, Braziliją, Indiją ir kitas šalis. Dėl stabilios kokybės ir savalaikio pristatymo laimėjome ilgalaikį bendradarbiavimą su daugeliu įrangos gamintojų namuose ir užsienyje. Nesvarbu, ar jums reikia nedidelės mėginių partijos bandomajam įrengimui ar masiniam pirkimui, „Raydafon“ gali suteikti tvirtą jūsų projekto palaikymą profesionaliomis paslaugomis ir puikiais produktais. Nedvejodami susisiekite su mumis dėl pavyzdžių ar citatų, o mūsų techninė komanda pateiks greitą atsakymą ir pasirinkimo pasiūlymus pagal jūsų piešimo reikalavimus.

Kaip išmatuoti žiedinės pavaros dydį

Daugelis klientų dažnai nežino, nuo ko pradėti matuoti, kai keičia arba pritaiko Ring Gear (pavaros žiedą). Tiesą sakant, šis darbas nėra sudėtingas. Kol įvaldysite kelis pagrindinius dydžio parametrus, galėsite nustatyti, ar jis atitinka įrangos poreikius.

Pirmiausia pažiūrėkite į išorinį skersmenį.

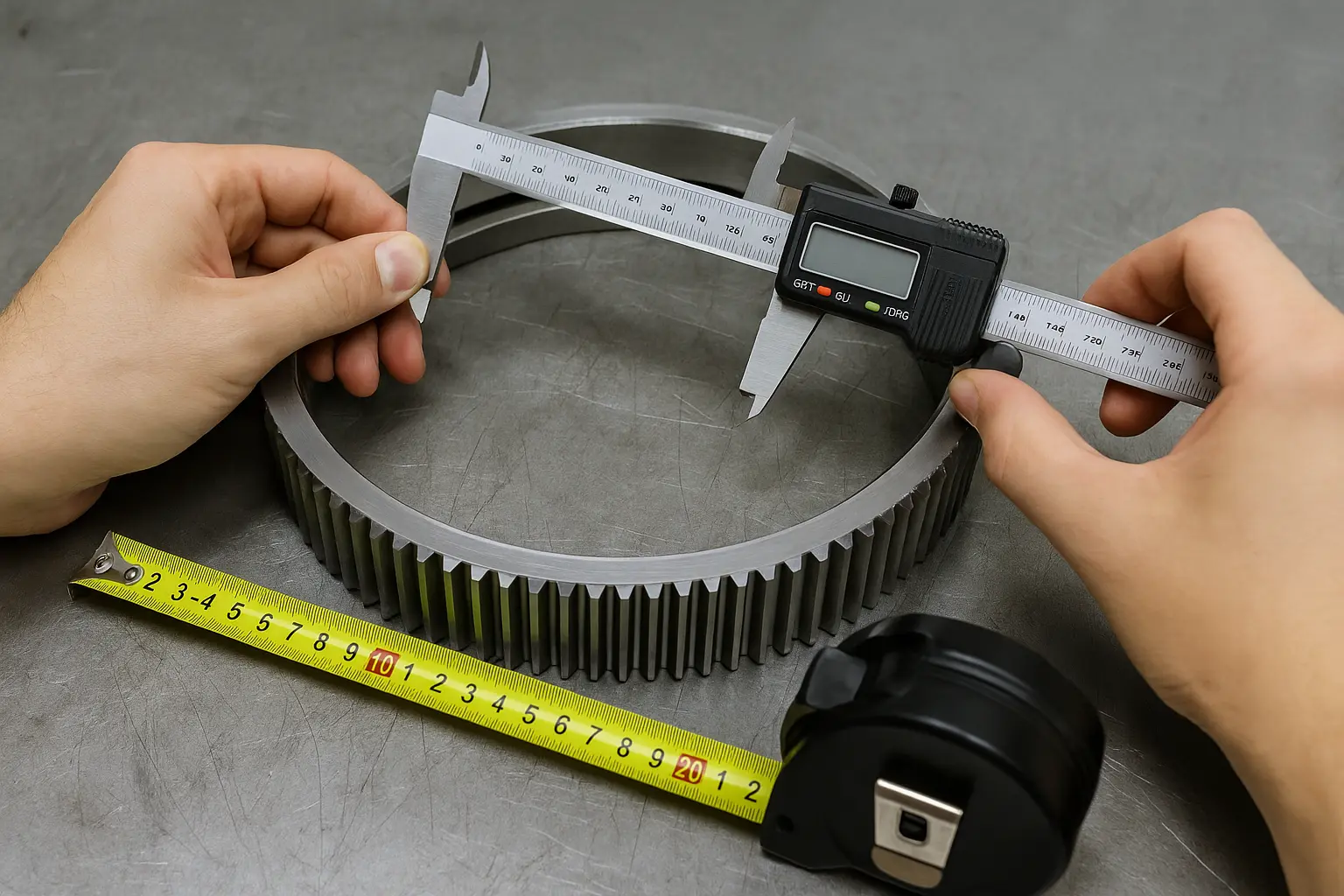

Su apkaba išmatuokite atstumą nuo tolimiausio krumpliaračio žiedo krašto iki tolimiausio krašto, kuris yra vadinamasis „išorinis skersmuo“. Ši vertė nustato krumpliaračio žiedo užimamą vietą bendroje konstrukcijoje. Jis negali būti per didelis ar per mažas ir turi atitikti jūsų originalios įrangos padėtį.

Antrasis yra vidinis skersmuo.

Tai yra apskritos skylės, esančios krumpliaračio žiedo viduryje, skersmuo. Kai kurie klientai tai vadina „veleno skyle“. Šis dydis turi visiškai atitikti veleną arba flanšą, esantį jūsų įrangos montavimo vietoje, kitaip jis netiks arba bus laisvas.

Kitas yra dantų skaičius.

Tiesiog suskaičiuokite dantis po vieną, tai nėra sudėtinga. Ši vertė turės įtakos proporcingam pavaros perdavimo ryšiui. Jei jis neatitinka saulės ir planetinės pavaros, įranga neveiks normaliai.

Modulis taip pat yra labai svarbus.

Modulis yra kiekvieno danties dydis, kuris yra susijęs su atstumu tarp dantų. Tai galima apskaičiuoti pagal formulę: Modulis = išorinis skersmuo ÷ (dantukų skaičius + 2). Jei nesate tikri, galite mums pasakyti dantų skaičių ir išorinį skersmenį, o mes padėsime apskaičiuoti.

Taip pat yra dantų plotis ir danties kampas.

Kai kurie įrenginiai yra jautrūs triukšmui ir apkrovai, todėl reikia atsižvelgti į danties plotį (dantų storį) ir slėgio kampą (dantų pasvirimą, paprastai 20 laipsnių). Tai turi įtakos susirišimo sklandumui ir taip pat yra susiję su gyvenimu.

Jeižiedinė pavaraturi varžtų skylutes, nepamirškite išmatuoti tarpų tarp skylių ir sriegio specifikacijų.

Kai kuriuose žiediniuose krumpliaračiuose yra tvirtinimo varžtų skylės. Išmatuokite skylių dydį, skaičių ir išdėstymo ratą (PCD) ir atsiųskite mums, kad galėtume greitai patvirtinti, ar jis universalus, ar formą reikia modifikuoti.

Kodėl verta rinktis Raydafon Ring Gear

Renkantis Raydafon Ring Gear iš esmės reikia pasirinkti patikimą, didelio tikslumo transmisijos sprendimą, kuris gali atlaikyti ilgalaikius apkrovos bandymus. Raydafon specializuojasi įvairių tiksliųjų pavarų gamyboje. Su brandžia gamybos sistema ir ypatingai kontroliuojant detales, mūsų žiedinių pavarų gaminiai yra ne tik stabilios kokybės, bet ir universalūs bei suderinami. Jie plačiai naudojami pagrindinėse perdavimo konstrukcijose, tokiose kaip vėjo energijos greičio didintuvai, planetiniai reduktoriai ir inžinerinių mašinų pavaros sistemos.

Mūsų žiedinė pavara yra pagaminta iš angliavandenių legiruotojo plieno, didelio stiprumo liejimo plieno arba pritaikytų nerūdijančio plieno medžiagų, tiksliai kaltas ir termiškai apdorotas pagal naudojimo scenarijų. Dantų paviršiaus kietumas gali siekti iki HRC60. Kalbant apie technologiją, naudojame daug tikslaus apdorojimo jungčių, pvz., CNC plokštes, danties profilio apipjaustymą ir žiedinio krumpliaračio vidinio skersmens perdengimą, ir naudojame krumpliaračio matavimo centrą, kad patikrintume pagrindinius matmenis, pvz., danties krypties paklaidą ir radialinį išsiveržimą, kad įsitikintume, jog kiekvienas gaminys gali puikiai suderinti ir veikti be trikdžių su planetiniu laikikliu ir krumpliaračio velenu.

Raydafon puikiai žino, kad skirtingose ​​pramonės šakose žiedinių pavarų gaminiams keliami skirtingi reikalavimai, todėl teikiame įvairias specifikacijas ir nestandartines pritaikymo paslaugas. Nuo didelio modulio sunkiųjų žiedinių krumpliaračių iki mažų modulių didelio tikslumo žiedinių krumpliaračių galime pagaminti pagal užsakymą ir pristatyti pavyzdžius per 10 darbo dienų nuo brėžinio patvirtinimo. Tuo pačiu metu mūsų Ring Gear taip pat palaiko vidines ir išorines krumpliaračių konstrukcijas, kurios gali atitikti įvairių darbo sąlygų konstrukcinius reikalavimus, pavyzdžiui, vėjo jėgainių sukimosi mechanizmai, automatinės pavarų dėžės ir mechaniniai pasukami įtaisai.

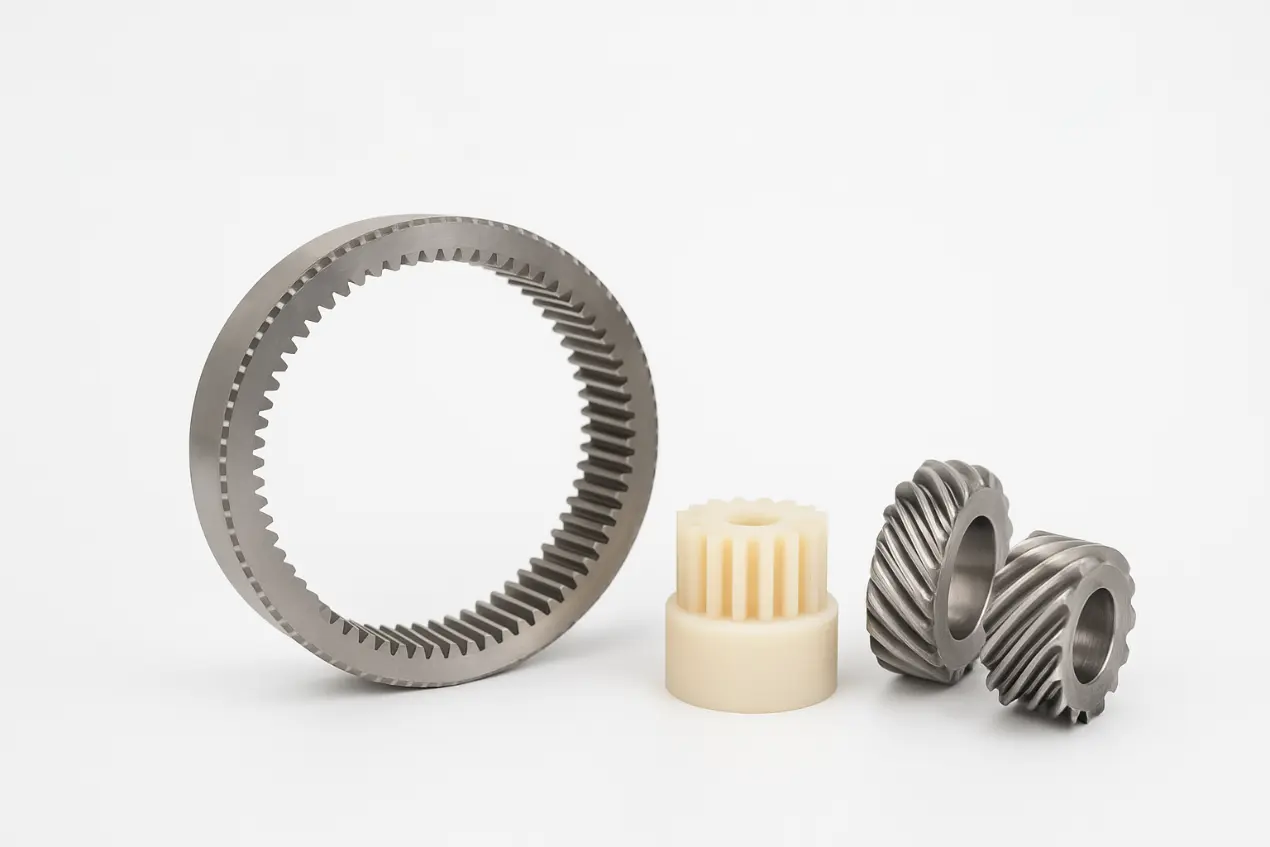

„Raydafon“ ne tik gamina „Ring Gear“, bet ir turi visą „Precision Gear“ produktų liniją, įskaitant plastikines pavaras, kūginius krumpliaračius, sraigtines pavaras ir kt. Nesvarbu, ar tai klientas, kuris siekia tylios ir lengvos biuro įrangos, ar pramoninis klientas, kuriam reikalinga didelė apkrova ir atspari dilimui, galime pasiūlyti vieno langelio sprendimą. Pasirinkus Raydafon, reikia pasirinkti techninį gamintoją, kuris tikrai supranta pavaras, kontroliuoja išlaidas ir nedaro kompromisų dėl kokybės. Jei turite techninių klausimų dėl žiedinių krumpliaračių pritaikymo arba ieškote itin tikslių žiedinių krumpliaračių, tinkančių tam tikram įrenginiui, maloniai prašome susisiekti su mūsų technine komanda. „Raydafon“ užtikrins stabilų ir patikimą „maitinimo uždarą kilpą“ jūsų perdavimo sistemai.
