Worm Gearbox Supplier for Stable Transmission and Long Service Life

Sliekinės pavarų dėžės gamintojas – stabili transmisija, priimtina kaina

Raydafonyra Kinijoje įsikūrusi sliekų reduktorių gamykla. Tiksliai suderiname įrangos poreikius ir tiekiame stabilią kokybę už prieinamą kainą.

Būstas ir struktūra

  • Vientisas didelio stiprumo aliuminio lydinio arba ketaus korpusas
  • Tvirtas, atsparus korozijai
  • Tinka esant didelei drėgmei, daug dulkių, dažnai vibruojant

Gear & Worm

  • Sliekinis ratas: didelio našumo vario lydinys
  • Sliekas: aukštos kokybės legiruotas plienas
  • Tiksliai šlifuotas ir termiškai apdorotas
  • Sklandus tinklelis, mažas triukšmas, didelis efektyvumas

Testavimas ir tepimas

  • Važiavimo be apkrovos bandymas
  • Alyvos sandarinimo bandymas
  • Danties paviršiaus kontakto bandymas
  • Sintetinis tepalas arba pavarų dėžės alyva, nuo -20 ℃ iki +80 ℃

Mūsų sliekinės pavarų dėžės aptarnauja vietinių mašinų gamintojus ir eksportuoja į Europą, Ameriką, Pietryčių Aziją ir Artimuosius Rytus. Vadovaujamės principu „patikimesnis perdavimas ir efektyvesnis aptarnavimas“.Susisiekite su mumisuž citatą.

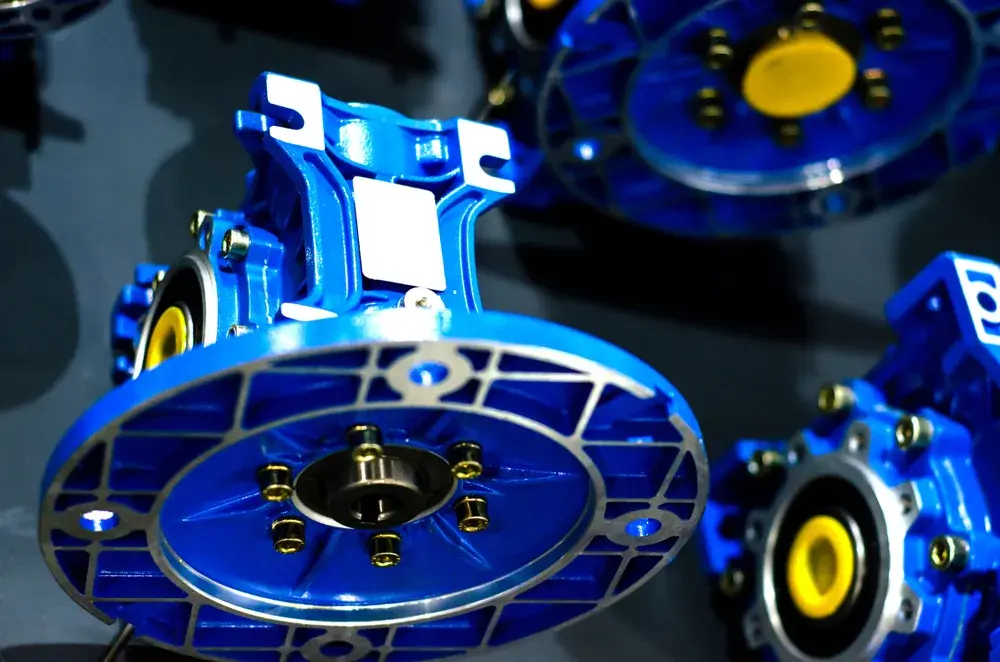

Raydafon worm gearbox housing and structure

Kaip sureguliuoti sliekinės pavarų dėžės atbulą

Atstumas yra mažas tarpas tarp sliekinio ir sliekinio rato danties paviršių. Tai turi įtakos stabilumui, efektyvumui ir tarnavimo laikui. Raydafon greičių dėžės yra iš anksto sureguliuotos, tačiau ilgalaikio naudojimo ar pakartotinio montavimo metu gali pasikeisti laisvumas.

1
Išjunkite ir iškraukite Išjunkite reduktorių ir visiškai iškraukite krovinį, kad išvengtumėte sukimosi rizikos. Prieš išmontuodami nuvalykite paviršių.
2
Patikrinkite reguliavimo struktūrą Dėl NMRV serijos sliekinė pavarareduktoriai, dauguma modelių turi ekscentrinį įvesties veleno lizdą arba flanšo išankstinės apkrovos mechanizmą, kad būtų galima tiksliai reguliuoti.
3
Sureguliuokite sujungimo gylį Atsukite sliekinio veleno tvirtinimo varžtus įvesties gale. Sureguliuokite ekscentrinę įvorę arba guolio lizdą, kad pakeistumėte tinklelio gylį, arba pakeiskite tarpiklio storį, kad tiksliai sureguliuotumėte ašinį atstumą.
4
Bandomasis važiavimas Pirmiausia atlikite tuščiosios eigos testą, tada visos apkrovos testą. Nepriveržkite per daug – tai sukelia karštį, susidėvėjimą ir ankstyvą žalą.

Rekomenduojamas atbulinės eigos diapazonas

0,08 mm – 0,15 mm

Užtikrina gerą sujungimo efektyvumą be trukdžių ar didesnio susidėvėjimo.

Jei pavaros šonas labai susidėvėjęs, guoliai atsilaisvinę arba korpusas deformuotas, sustabdykite ir pakeiskite dalis arba susisiekite su Raydafon technine pagalba. Prieš išsiunčiant visos pavarų dėžės praeina danties paviršiaus kontakto aptikimo ir veikimo be apkrovos testus. Taip pat teikiame nuotolinę techninę pagalbą, įskaitant vaizdo gaires ir konstrukcinių brėžinių analizę.

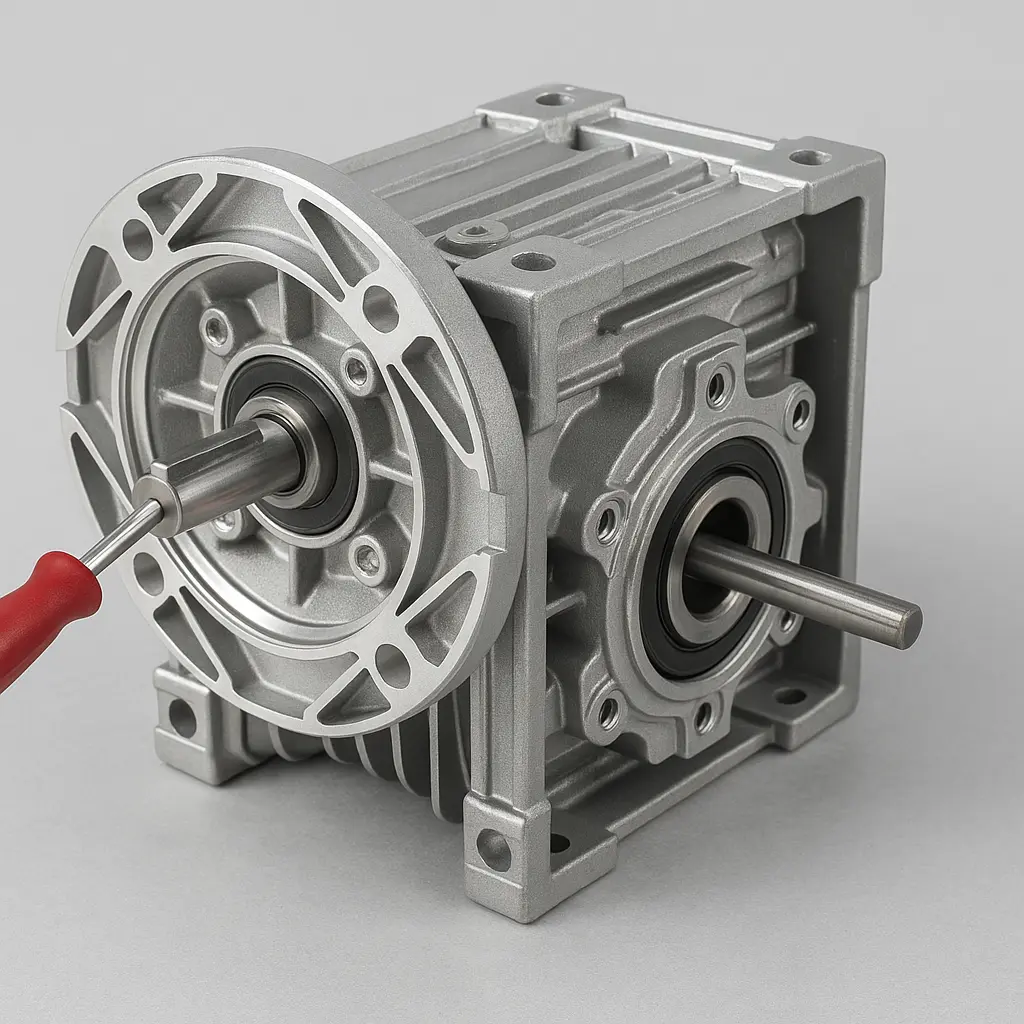

Worm gearbox backlash adjustment

Kaip apskaičiuoti sliekinės pavarų dėžės santykį

Perdavimo koeficientas (redukcijos koeficientas) yra pagrindinis parametras renkantis arba projektuojant asliekinė pavarų dėžė. Patvirtinkite tai prieš pasirinkdami modelį.

Pagrindinė formulė

Perdavimo santykis = sliekračio dantys ÷ sliekų galvutės

Sliekinio rato dantys Sliekų galvos Perdavimo koeficientas Išvesties greitis
40 1 (vienas) 40:1 1/40 įvesties
40 2 (dvigubas) 20:1 1/20 įvesties

Vardinėje plokštelėje arba brėžinyje pažymėti sliekračio dantys – dažnos reikšmės yra 30, 40, 50, 60. Sliekų galvutės paprastai yra 1 arba 2, nurodančios, kiek dantų sliekinis ratas sukasi vienam slieko apsisukimui.

Raydafon siūlo standartinius santykius nuo i=7,5 iki i=100. Galimi kelių pakopų deriniai – pavyzdžiui, 40:1 pirmoji pakopa ir 5:1 antroji pakopa suteikia bendrą 200:1 santykį.

Pastaba apie pasirinkimą:Per didelis santykis sumažina efektyvumą ir padidina dydį. Per mažas santykis lemia nepakankamą išėjimo sukimo momentą. Taip pat atsižvelkite į išėjimo sukimo momentą, efektyvumo praradimą ir darbo ciklą.

Raydafon gali rekomenduoti tinkamą modelį ir santykį pagal jūsų įvesties galią, veikimo greitį ir apkrovos charakteristikas. Mūsų techninė komanda teikia visas atrankos skaičiavimo paslaugas.Susisiekite su mumisdėl techninės pagalbos ir pritaikytų pasiūlymų.

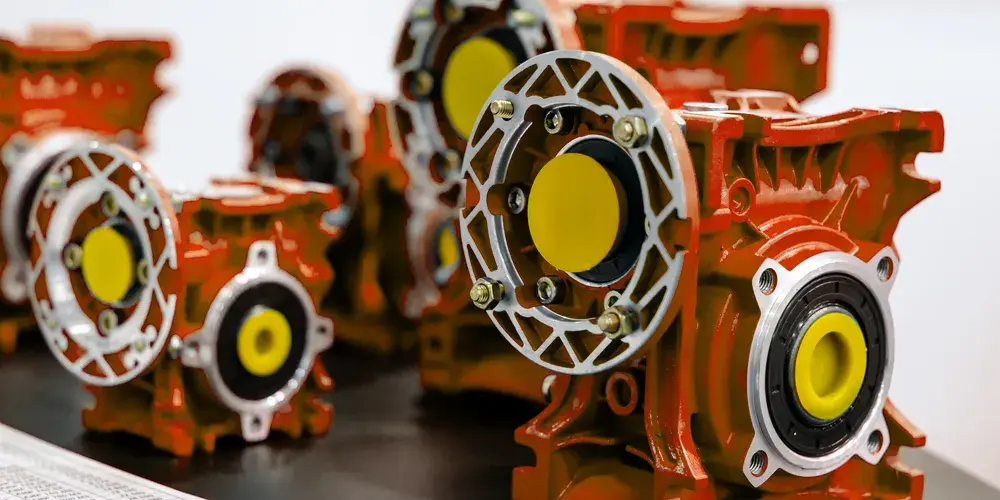

Worm gearbox ratio calculation

View as

WPDA serijos sliekinės pavarų dėžės

WPDA serijos sliekinės pavarų dėžės

WPDA serijos sliekinės pavarų dėžės – 13 rėmo dydžių (40–250), santykiai nuo 5:1 iki 100:1, išėjimo sukimo momentas 15–2500 N·m, įėjimo galia 0,12–15 kW, IP65 ketaus korpusas su priverstiniu tepimu. Sliekinis ratas užgesinamas ir sumalamas iki HRC 58–62; dvigubas tarpiklis neleidžia miltų dulkėms, lauko dumblui ir praplovimo vandeniui patekti į krumpliaračio ertmę. Galimas kojelės, flanšo ir tuščiavidurio veleno tvirtinimas, o išėjimo veleną galima apdoroti taip, kad jis atitiktų jūsų esamą variklį. Atsiųskite savo įvesties galią, reikalingą santykį ir variklio flanšą – per 24 valandas grąžinsime suderintą rėmą, matmenų brėžinį ir tiesioginę kainą iš gamyklos.
WPA serijos sliekinės pavarų dėžės

WPA serijos sliekinės pavarų dėžės

Kaip profesionali gamykla ir gamintojas Kinijoje, labai įsitraukęs į perdavimo įrangos sritį, Raydafon išleido WPA serijos sliekines pavarų dėžes, kurios yra plačiai vertinamos dėl didelių sąnaudų. Šios serijos redukcijos koeficientas yra nuo 5:1 iki 100:1, išėjimo sukimo momentas siekia 10Nm-2000Nm, tinka 0,06kW-15kW varikliams ir palaiko įvairius montavimo būdus, tokius kaip kojelės ir flanšai, kurie gali lengvai prisitaikyti prie tokių scenarijų kaip medžiagų transportavimas ir aplinkos apsaugos įranga. Kaip patikimas tiekėjas, Raydafon teikia individualizuotas paslaugas ir skaidrias kainas. Kaina yra 30% mažesnė nei importuotų prekių ženklų, kurių našumas toks pat, o tai yra tinkamiausias sprendimas mažoms ir vidutinėms įmonėms atnaujinti savo įrangą.
EP-NRV-F vieno kieto veleno įvesties sliekinė pavarų dėžė

EP-NRV-F vieno kieto veleno įvesties sliekinė pavarų dėžė

Kaip gerai žinoma gamykla ir gamintojas Kinijoje profesionalios pramoninės transmisijos įrangos srityje, Raydafon pristatė vieno kieto veleno įvesties sliekinę pavarų dėžę EP-NRV-F, kuri yra puikus sliekinės pavaros reduktorius. Produktas turi vieno kieto veleno įvesties dizainą, kompaktišką struktūrą ir stabilų veikimą, didelio sukimo momento perdavimo pajėgumą ir gali būti pritaikytas įvairiems pramoninio naudojimo scenarijus. Jo specifikacijos apima įvairias redukcijos koeficiento parinktis (pvz., nuo 7,5:1 iki 100:1), platų vardinio išėjimo sukimo momento diapazoną (10Nm-1800Nm), įvesties galios pritaikymą 0,06kW-15kW varikliams ir IP55 apsaugos lygį, užtikrinantį patikimą veikimą atšiauriomis darbo sąlygomis. Būdama aukštos kokybės tiekėja, Raydafon teikia lanksčias pritaikymo paslaugas ir labai konkurencingas kainas, kad patenkintų įvairius klientų poreikius dėl efektyvių perdavimo sprendimų.
EP-NMRV sliekinė pavarų dėžė su išėjimo flanšu

EP-NMRV sliekinė pavarų dėžė su išėjimo flanšu

Raydafon EP-NMRV sliekinė pavarų dėžė su išėjimo flanšu yra geriausia pramonėje kokybės požiūriu! Yra įvairių modelių nuo NMRV025 iki NMRV150, kurių galia svyruoja nuo 0,06 kW iki 15 kW ir sukimo momentas iki 1800 Nm. Jis suderinamas tiek su mažomis, tiek su didelėmis mašinomis. Dėžutė pagaminta iš dilimui atsparaus aliuminio lydinio, kuris yra lengvas ir patvarus. Išėjimo flanšo konstrukcija gali būti tiesiogiai prijungta prie įvairios pramoninės įrangos ir taip pat lengvai montuojama. Sliekinė pavara pagaminta iš dilimui atsparios alavo bronzos, kuri pasižymi dideliu perdavimo efektyvumu ir mažu triukšmu. Kaip gerai žinomas gamintojas Kinijoje, Raydafon kontroliuoja kokybę viso proceso metu ir yra patikimas tiekėjas!
Kaip patikimas Sliekinė pavarų dėžė gamintojas ir tiekėjas Kinijoje, mūsų produktai išlaikė CE sertifikatą. Jei norite įsigyti kokybiškų gaminių, susisiekite su mumis.
