Kaip teleskopiniai hidrauliniai cilindrai lyginami su standartinio dizaino?

Renkantis linijinius paleidimo sprendimus sunkioms mašinoms, mobiliajai įrangai ar pramoninėms reikmėms, pasirinkimas dažnai susiaurėja iki dviejų skirtingų architektūrų: standartinių vienos pakopos cilindrų ir kelių pakopų teleskopinių hidraulinių cilindrų. Pagrindinis skirtumas yra smūgio ir įtraukto ilgio santykis. Standartashidraulinis cilindrasužtikrina eigą, kuri visada yra trumpesnė už atitraukto ilgį. Priešingai, teleskopinio hidraulinio cilindro eiga gali būti nuo dviejų iki penkių kartų ilgesnė nei uždarytas. Ši galimybė paverčia revoliuciją ribotos erdvės įrenginiuose. Savivarčiams, šiukšlių tankintuvams, kranų stulpams ir žemės ūkio padargams toks erdvės efektyvumas yra ne tik patogumas; tai yra veiklos būtinybė.

„Raydafon Technology Group Co.,Limited“ praleido du dešimtmečius tobulindama abu dizainus, o mūsų gamyklos duomenys rodo, kad teleskopiniai cilindrai sumažina montavimo plotą iki 60 procentų, tuo pačiu užtikrindami identišką arba didesnę ištempimo jėgą. Tačiau sprendimas retai būna juodas ir baltas. Standartiniai cilindrai siūlo paprastesnę konstrukciją ir mažesnę pradinę kainą, o teleskopiniai cilindrai užtikrina puikų eigos tankį ir sudėtingą paleidimo dinamiką. Norint suprasti, kaip šie skirtumai daro įtaką patikimumui, priežiūrai ir bendroms nuosavybės išlaidoms, reikia giliai pasinerti į inžinerinius parametrus, sandarinimo technologijas ir realius darbo ciklus. Šiame straipsnyje bus nagrinėjami visi kritiniai palyginimo taškai, pradedant vidinėmis aplinkkelio sistemomis ir baigiant kolonėlės stiprumu ekscentrinėmis apkrovomis, todėl galėsite pasirinkti duomenis.

Turinys

• 1. Kokie yra svarbiausi parametrai, skiriantys teleskopinius ir standartinius hidraulinius cilindrus?
• 2. Kodėl naudojant teleskopinį dizainą galima pasiekti ilgesnį eigą iš trumpesnio uždaro ilgio?
• 3. Kaip galima palyginti sandarinimo sistemas ir vidinį nuotėkį?
• 4. Kokie veiksniai turi įtakos ilgaamžiškumui ir veikimo ciklui realiame pasaulyje?
• 5. Suvestinė palyginimo lentelė: Teleskopinis ir standartinis hidraulinis cilindras
• Išvada: tinkamo cilindro pasirinkimas jūsų įrangai
• Dažnai užduodami klausimai (DUK)

Kokie yra kritiniai parametrai, skiriantys teleskopinius ir standartinius hidraulinius cilindrus?

Inžinerinių specifikacijų supratimas yra pirmasis žingsnis lyginant šias dvi hidraulinių cilindrų šeimas. Mūsų gamykla Raydafon Technology Group Co., Limited gamina abu tipus, o našumą nuolat matuojame pagal šešis pagrindinius parametrus. Žemiau pateikiamas išsamus suskirstymas, kaip teleskopinės konstrukcijos skiriasi nuo standartinių konfigūracijų pagal kiaurymės etapus, strypo stiprumą, darbinį slėgį, montavimo matmenis, ištempimo jėgos profilį ir atitraukimo greičio valdymą.

Skylės konfigūracija ir etapų skaičius

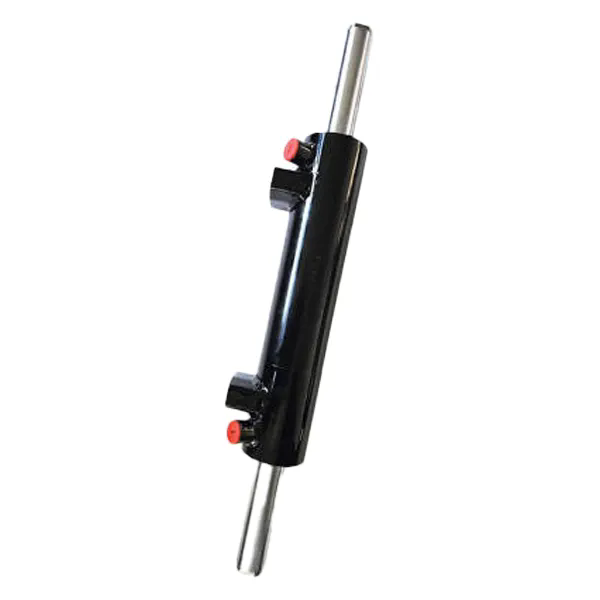

Standartiniame hidrauliniame cilindre yra vienas stūmoklis viename cilindre. Skylės skersmuo yra pastovus, o strypo skersmuo yra viena vertė. Priešingai, teleskopinis hidraulinis cilindras susideda iš dviejų iki šešių įdėtų plieninių vamzdžių, vadinamų etapais. Kai taikomas slėgis, pirmiausia tęsiasi didžiausio skersmens pakopa, po to antra pagal dydį ir pan. Ši sustojimo seka leidžia cilindrui susitraukti į labai trumpą pakuotę. Mūsų gamybos įrašai rodo šias tipines etapo konfigūracijas:

• 2 pakopų teleskopinis: uždaras ilgis sumažėja 40 procentų, palyginti su standartiniu vienodo eigos cilindru.
• 3 pakopų teleskopinis: uždaras ilgis sumažėja 55 proc.
• 4 pakopų teleskopinis: uždarytas ilgis sumažėja 65 proc.
• 5 pakopų teleskopinis: uždarytas ilgis sumažinamas 70 procentų, naudojamas sunkiuosiuose savivarčiuose.

Pavyzdžiui, standartiniam hidrauliniam cilindrui su 2000 mm eiga reikia maždaug 2100–2200 mm uždaro ilgio. Mūsų gamyklos 4 pakopų teleskopinis cilindras pasiekia tą patį 2000 mm eigą, o uždaras ilgis yra tik 750–800 mm. Dėl šio kompaktiškumo mobiliosios įrangos gamintojai renkasi teleskopines bagažinės keltuvų, keltuvų ir konvejerių sistemų konstrukcijas.

Strypų ir vamzdžių medžiagų klasės

Abiejose konstrukcijose naudojami šlifuoti besiūliai plieniniai vamzdžiai. Tačiau teleskopiniai cilindrai reikalauja didesnio tikslumo, nes kiekviena pakopa turi slysti didesnėje scenoje. Mūsų gamykloje naudojami indukciniai grūdinti chromuoti strypai, skirti pačiai teleskopinių cilindrų pakopai, o išorinės pakopos apdorojamos nitrokarbonizavimu. Standartiniuose hidrauliniuose cilindruose paprastai naudojamas vienas strypas su 20 mikronų chromu. Mes naudojame šias medžiagas:

• CK45 standartinėms cilindrinėms statinėms
• E355 teleskopinėms tarpinėms pakopoms
• 27MnCrB5 aukšto slėgio teleskopinėms reikmėms

Teleskopinių pakopų takumo stipris išlaikomas mažiausiai 500 MPa, o standartiniai cilindrai dažnai veikia esant 450 MPa. Didesnis reikalavimas teleskopinėms konstrukcijoms kyla dėl poreikio atlaikyti lenkimo momentus dalinio pratęsimo metu.

Darbinis slėgis ir jėgos išvestis

Standartiniai hidrauliniai cilindrai gali patikimai veikti esant nuolatiniam slėgiui nuo 250 barų iki 350 barų, kai sprogimo slėgis viršija 600 barų. Teleskopiniai hidrauliniai cilindrai paprastai veikia esant 180–210 barų nuolatiniam slėgiui dėl sandarinimo sudėtingumo tarp etapų. Tačiau kadangi teleskopiniai cilindrai turi didesnes efektyvias sritis pirmajame etape, jie gali sukurti didesnę pradinę ištempimo jėgą. Mūsų gamyklos duomenys rodo:

• Standartinis 100 mm angos cilindras, esant 210 barų slėgiui: 16,5 tonos stūmimo jėga.
• Teleskopinis 3 pakopų (pirmasis etapas 150 mm skylė) esant 210 barų: 37 tonų stūmimo jėga pirmojo etapo išplėtimo metu.
• Jėga mažėja, kai tęsiasi mažesnės pakopos, tačiau vidutinės jėgos išlieka pakankamai daugybei išmetimo ir kėlimo užduočių.

Šis jėgos inscenizavimo elgesys yra esminis skirtumas. Taikymas, kuriam reikalinga pastovi jėga per visą eigą, turėtų būti standartinio dizaino, o tiems, kuriems reikalinga didelė pradinė ištraukimo jėga, naudingi teleskopiniai cilindrai.

Montavimo matmenys ir sąsajos standartai

Standartinių hidraulinių cilindrų montavimo stiliai atitinka ISO 6020 ir ISO 6022. Įprasti laikikliai yra MF3 (galinė veržlė), MF4 (priekinis flanšas) ir MT4 (spyruoklė). Teleskopiniuose cilindruose dažnai naudojami pasirinktiniai pasukami laikikliai, nes jų kompaktiškas uždaras ilgis keičia kinematiką. Mūsų gamykla siūlo:

• Kryžminis vamzdžio tvirtinimas teleskopinėms konstrukcijoms (standartizuotas kaip MT2 tipas)
• Stačiakampis flanšas su keturiomis varžtų skylėmis
• Šoniniai antgalių laikikliai, skirti naudoti savivarčioje priekaboje

Permontuodami iš standartinio hidraulinio cilindro į teleskopinį bloką, inžinieriai turi perskaičiuoti sukimosi taškus, nes atitrauktas ilgis yra žymiai trumpesnis. Mūsų techninė komanda adresu„Raydafon Technology Group Co., Limited“.pateikia 3D montavimo brėžinius, kad supaprastintų šią konversiją.

Apibendrinant šį parametrų palyginimą: standartiniai cilindrai siūlo didesnį nuolatinį slėgį ir paprastesnį montavimą, o teleskopiniai cilindrai užtikrina neprilygstamą eigos tankį ir didesnę pradinę jėgą esant mažesniam darbiniam slėgiui. Sprendimas turėtų būti pagrįstas turima montavimo vieta ir reikiamos jėgos profiliu.

Kodėl teleskopinis dizainas pasiekia ilgesnį eigą iš trumpesnio uždaro ilgio?

Teleskopinio hidraulinio cilindro principas yra nuoseklus ploto išdėstymas. Kiekviena pakopa veikia ir kaip stūmoklis, ir kaip cilindro cilindras kitam mažesniam etapui. Kai slėginė alyva patenka į cilindrą, ji pirmiausia veikia didžiausią efektyvų plotą (pirmosios pakopos žiedą). Dėl to didžiausia stadija pasislenka į išorę. Kai pirmasis etapas pasiekia mechaninį sustojimą, susidaro slėgis ir atidaromas vidinis prievadas į kitą etapą, kuris vėliau tęsiasi. Tai tęsiasi tol, kol visi etapai bus visiškai pratęsti. Mūsų gamykla sukūrė penkis skirtingus perkėlimo būdus, tačiau labiausiai paplitęs yra šerdies srauto dizainas, kai alyva keliauja per išgręžtus stūmoklio strypų kanalus.

Geometrinis pranašumo skaičiavimas

Brūkšnio ir sutraukto ilgio santykis, dažnai vadinamas pratęsimo santykiu, apibrėžia efektyvumą. Standartinio hidraulinio cilindro santykis visada yra mažesnis nei 1,0, nes įtrauktas ilgis turi atitikti stūmoklį, strypą ir galinius dangtelius. 3 pakopų teleskopiniam cilindrui santykis gali siekti nuo 2,5 iki 3,0. 5 etapų dizainui galimi santykiai iki 4,5. Mūsų gamykla gamina 5 pakopų teleskopinį hidraulinį cilindrą, kurio ilgis yra 600 mm, o ilgis - 2700 mm (eiga 2100 mm), o santykis yra 3,5. Matematinis ryšys yra toks:

• Uždarytas ilgis = visų pakopų ilgių ir galinių dangtelių suma.
• Smūgis = atskirų etapų smūgių suma.
• Kadangi etapai yra vienas kito viduje, bendras eigos ilgis viršija uždarą ilgį etapų skaičiumi, atėmus vieną kartą persidengimą.

Šis geometrinis pranašumas tiesiogiai reiškia įrangos projektavimo laisvę. Savivarčių svorio centras gali būti žemesnis, nes įtrauktas cilindras neišsikiša. Tarp sistemos gali būti paslėptos šoninių bėgių viduje. Mūsų klientai praneša, kad standartinio hidraulinio cilindro perjungimas į teleskopinį leido jiems sumažinti transporto priemonės rėmo ilgį 20 procentų išlaikant tą patį išmetimo kampą.

Nuosekliojo išplėtimo dinamika

Skirtingai nuo standartinio cilindro, kuris juda pastoviu greičiu esant tam tikram srautui, teleskopinis cilindras turi kintamą išplėtimo greitį. Didžiausia pakopa tęsiasi lėtai dėl didelio tūrio, tada kiekviena sekanti pakopa tęsiasi greičiau. Tai gali būti naudinga programoms, kurioms reikalingas kontroliuojamas pradinis judėjimas. Mūsų gamykla išmatavo pratęsimo laiką:

• Pirmas etapas: 40 procentų viso laiko
• Antrasis etapas: 30 procentų viso laiko
• Trečias etapas: 20 procentų viso laiko
• Ketvirtas etapas: 10 procentų viso laiko

Atitraukimas yra priešingas: mažiausia pakopa atsitraukia pirmiausia. Į šį pakopinį judesį reikia atsižvelgti nustatant valdymo vožtuvo dydį. Mūsų hidraulinių cilindrų projektavimo komanda visada rekomenduoja naudoti bandomuosius atbulinius vožtuvus, skirtus teleskopiniams darbams, kad būtų išvengta nekontroliuojamo žlugimo esant apkrovai.

Vietos taupymas tikrose mašinose

Apsvarstykite atliekų presavimo mašiną. Išstūmimo plokštei reikia 3000 mm eigos. Standartiniam hidrauliniam cilindrui reikėtų 3100 mm uždaro ilgio, kuris tęstųsi per kabiną. Mūsų gamykloje pagamintas 4 pakopų teleskopinis cilindras pasiekia tą patį 3000 mm eigą su uždaru 900 mm ilgiu, visiškai tilpdamas po korpusu. Dėl šios vietos taupymo teleskopiniai hidrauliniai cilindrai dominuoja atliekų tvarkymo, savivarčių priekabų ir kranų atramų rinkose. Vien per pastaruosius penkerius metus mūsų gamykla tiekė daugiau nei 15 000 tokioms reikmėms skirtų teleskopinių įrenginių.

Apibendrinant galima pasakyti, kad ilgesnis smūgio pajėgumas atsiranda dėl kelių etapų sujungimo. Kiekvienas etapas padidina eigos ilgį ir minimaliai prisideda prie uždaro ilgio. Kompromisas yra sudėtingesnis sandarinimas ir didesnis gamybos tikslumas, kurį mūsų gamykla valdo CNC šlifavimu ir lazeriu suvirintais galiniais dangteliais.

Kaip sandarinimo sistemos ir vidinis nuotėkis lyginami tarp abiejų konstrukcijų?

Sandarinimo vientisumas yra vienintelis svarbiausias bet kurio hidraulinio cilindro patikimumo veiksnys. Standartiniuose hidrauliniuose cilindruose paprastai naudojamas paprastas sandarinimo būdas: strypo sandariklis, buferio sandariklis, valytuvas ir stūmoklio sandariklis. Priešingai, teleskopiniam hidrauliniam cilindrui reikia kelių dinaminių sandariklių tarp kiekvienos judančios pakopos. Mūsų gamykloje naudojamas poliuretano U puodelių ir PTFE kreipiamųjų žiedų derinys. Padidėjęs sandariklių sąsajų skaičius reiškia, kad teleskopinės konstrukcijos turi didesnį vidinio nuotėkio potencialą, jei nėra pagamintos laikantis griežtų leistinų nuokrypių.

Antspaudų skaičiaus palyginimas

Standartinis dvigubo veikimo hidraulinis cilindras turi nuo 4 iki 6 dinaminio sandarinimo taškų. 3 pakopų teleskopinis cilindras turi nuo 12 iki 15 dinaminių sandariklių. Kiekvienas sandariklis yra galimas nuotėkio kelias. Tačiau šiuolaikinės sandarinimo medžiagos ir tikslus apdirbimas sumažino nuotėkio greitį iki priimtino lygio. Mūsų gamykla išbando kiekvieną teleskopinį bloką, siekdama užtikrinti, kad išorinis nuotėkis būtų mažesnis nei 1 lašas per 1000 ciklų. Vidinis nuotėkis (sandarumas tarp angų) standartiniam cilindrui paprastai yra mažesnis nei 5 ml per minutę esant 210 barų slėgiui. Teleskopiniam cilindrui dėl kelių pakopų sąsajų priimame iki 15 ml per minutę.

Sandarinimo medžiagos ir profilio pasirinkimas

Mūsų gamykla kiekvienam etapui parenka skirtingus sandarinimo profilius pagal slėgį ir greitį. Standartiniams hidrauliniams cilindrams dažniausiai naudojame:

• Strypo sandariklis: poliuretano U puodelis su atraminiu žiedu, 90 Shore A
• Stūmoklio sandariklis: PTFE bronza, užpildyta O žiedu
• Valytuvas: HM21 poliuretanas su metaliniu įdėklu

Teleskopiniams hidrauliniams cilindrams atnaujiname:

• 1 pakopos sandarikliai: didelio modulio poliuretanas, 93 Shore A
• 2 pakopos sandarikliai: PTFE kompozitas su nerūdijančio plieno spyruokle
• 3 ir mažesnis etapas: stiklu užpildytas PTFE, skirtas mažai trinčiai

Šis pakopinis sandariklio pasirinkimas užtikrina, kad mažiausia, greičiausiai judanti pakopa, nesukelia per didelės trinties šilumos. Mūsų lauko duomenys rodo, kad teleskopiniai cilindrai, naudojantys mūsų sandarinimo protokolą, pasiekia 500 000 ciklų prieš pakeičiant sandariklį, palyginti su 1 000 000 ciklų standartinio cilindro panašiomis sąlygomis.

Jautrumas užteršimui

Standartiniai hidrauliniai cilindrai gali toleruoti ISO 18/15/13 skysčių švarumą. Teleskopiniams cilindrams reikalingas ISO 16/13/10, nes teršalai gali įstrigti tarp pakopų ir subraižyti slystančius paviršius. Mūsų gamykla visuose teleskopiniuose įrenginiuose montuoja 10 mikronų pilno srauto grąžinimo filtrus. Be to, mes įtraukiame scenos išleidimo angas, kad išvengtume slėgio spąstų. Be tinkamo filtravimo teleskopinis hidraulinis cilindras suges 3 kartus greičiau nei standartinės konstrukcijos. Tai labai svarbu vartotojams, turintiems atviro centro hidraulines sistemas.

Norėdami suvaldyti nuotėkį ir užteršimą, mūsų gamykla Raydafon siūlo pasirenkamą viso ilgio bagažinės dangtį teleskopiniams cilindrams. Ši bagažinė neleidžia dulkėms ir šiukšlėms patekti į tarpą tarp pakopų. Bagažinė padidina kainą 15 procentų, tačiau dvigubai pailgina sandariklio tarnavimo laiką atšiauriose aplinkose, tokiose kaip kasyba ir statyba. Standartiniams cilindrams dažniausiai pakanka paprasto strypo valytuvo.

Kokie veiksniai turi įtakos ilgaamžiškumui ir veikimo ciklui realaus pasaulio programose?

Patvarumas priklauso ne tik nuo konstrukcijos tipo; tai priklauso nuo konkrečių apkrovų, ciklo dažnio ir aplinkos sąlygų. Tačiau mūsų gamykla nustatė penkis veiksnius, kurie neproporcingai veikia teleskopinius hidraulinius cilindrus, palyginti su standartinio dizaino. Jų supratimas padės numatyti tarnavimo laiką ir priežiūros intervalus.

Atsparumas šoninei apkrovai

Standartiniai hidrauliniai cilindrai turi vieną didelio skersmens strypą ir ilgą guolio ilgį galvutės riebokšlyje. Dėl to jie yra atsparūs šoninėms apkrovoms iki 3 procentų ašinės jėgos. Teleskopiniai cilindrai turi keletą mažo skersmens strypų (vidinės pakopos), kurių kiekvienas turi trumpą guolio ilgį. Šoninės apkrovos tolerancija paprastai yra mažesnė nei 1 procentas ašinės jėgos. Jei jūsų programa yra nesuderinta arba veikia šoninėmis jėgomis, standartinis dizainas yra pranašesnis. Mūsų gamykla visada rekomenduoja teleskopiniuose cilindruose naudoti strypo kilpinius guolius arba sferinius guolius, kad būtų išvengta šoninių apkrovų. Savivarčių keltuvams šoninės apkrovos yra minimalios, nes cilindras yra pritvirtintas iš abiejų galų. Ekskavatoriaus nykščiams šoninės apkrovos yra didelės, todėl pirmenybė teikiama standartiniam hidrauliniam cilindrui.

Ciklo trukmė visu eiga

Mūsų pagreitinto veikimo bandymai lygina abu dizainus identiškomis sąlygomis: 210 barų slėgis, 100 procentų eiga, 10 ciklų per minutę. Rezultatai:

• Standartinis hidraulinis cilindras: 2,5 milijono ciklų prieš strypo sandariklio gedimą.
• 3 pakopų teleskopinis hidraulinis cilindras: 800 000 ciklų iki 2 pakopos sandariklio gedimo.
• 5 pakopų teleskopinis hidraulinis cilindras: 400 000 ciklų prieš 3 pakopos gręžinį.

Jei jūsų įrangai reikia didelio ciklų skaičiaus (daugiau nei 500 000 per metus), standartinis cilindras yra ekonomiškesnis. Mažo ciklo ir didelės jėgos reikmėms, pvz., išmetimui (500 ciklų per mėnesį), visiškai pakanka teleskopinių cilindrų.

Aplinkos veiksniai ir apsauga nuo korozijos

Abu dizainai kenčia nuo korozijos, jei nėra tinkamai padengti. Tačiau teleskopiniai cilindrai turi paslėptus paviršius tarp pakopų, kuriuos sunku dažyti ar padengti. Mūsų gamykla naudoja cinko nikelio dengimą visose scenos išorėse ir interjeruose, o po to – skaidrų trivalentį chromatą. Tai užtikrina 1000 valandų atsparumą druskos purškimui. Standartiniai cilindrai paprastai padengiami tik chromu ant strypo ir dažų ant statinės. Jūrinei ar cheminei aplinkai mūsų gamykla rekomenduoja visiškai nerūdijančio plieno teleskopinius hidraulinius cilindrus. Mes pagaminome 316 nerūdijančio plieno teleskopinių agregatų jūriniams kranams ir pasiekėme puikių rezultatų.

Priežiūros prieinamumas

Standartinio hidraulinio cilindro sandariklio keitimas apmokytas technikas užtrunka apie 2 valandas. Teleskopiniam cilindrui keičiant sandariklį reikia visiškai išardyti visus etapus, o tai trunka nuo 6 iki 8 valandų. Mūsų gamykla projektuoja teleskopinius cilindrus su segmentuotais laikančiaisiais žiedais, kad paspartintų aptarnavimą, tačiau sudėtingumas išlieka didesnis. Jei jūsų techninės priežiūros komanda turi ribotą hidraulinės įrangos patirtį, standartinius cilindrus lengviau išlaikyti. Tačiau dideliems automobilių parkams su specializuotomis parduotuvėmis ilgesnis teleskopinių cilindrų priežiūros intervalas (dėl mažesnio ciklo dažnio) subalansuoja ilgesnį remonto laiką.

Apibendrinant ilgaamžiškumą: standartiniai hidrauliniai cilindrai prailgina ciklo tarnavimo laiką ir šoninės apkrovos toleranciją. Teleskopiniai hidrauliniai cilindrai yra pakankamai patvarūs, kad jie būtų pritaikyti mobiliesiems tikslams, jei jie tinkamai nurodyti ir apsaugoti nuo užteršimo. Mūsų gamykla suteikia dvejų metų garantiją abiems konstrukcijoms, tačiau sąlygos skiriasi: standartiniams cilindrams suteikiama garantija nuo bet kokio sandariklio nutekėjimo, o teleskopiniams cilindrams neleidžiama susidėvėti dėl šoninės apkrovos.

Santraukos palyginimo lentelė: teleskopinis ir standartinis hidraulinis cilindras

Mūsų gamykla Raydafon palaiko abiejų tipų inventorių. Pasirinkimas dažnai priklauso nuo eigos reikalavimo ir montavimo vietos. Bet kokiam darbui, kai eiga yra ilgesnė nei 1,5 karto už turimą montavimo ilgį, teleskopinis hidraulinis cilindras yra vienintelis praktiškas sprendimas.

Išvada: tinkamo cilindro pasirinkimas jūsų įrangai

Išnagrinėjus parametrus, pakopų mechaniką, sandarinimo sistemas ir ilgaamžiškumo faktorius, atsakymas, kaip teleskopiniai hidrauliniai cilindrai skiriasi nuo standartinių konstrukcijų, yra aiškus. Pasirinkite teleskopinį hidraulinį cilindrą, kai reikia ilgo eigos iš trumpo atitraukto ilgio, paprastai mobilioje įrangoje, kur vietos yra labai mažai. Pasirinkite standartinį hidraulinį cilindrą, kai jums reikia ilgo ciklo veikimo, atsparumo šoninėms apkrovoms, paprastesnės priežiūros ar veikimo virš 210 barų. Mūsų gamykla gamina abi konfigūracijas du dešimtmečius, ir mes niekada nematėme visiems vienodo sprendimo. Geriausias būdas yra nustatyti eigos ir tvirtinimo ilgio santykį, ciklo dažnį ir šoninės jėgos biudžetą. Tada pasikonsultuokite su kvalifikuotu inžinieriumi.

„Raydafon Technology Group Co.,Limited“ siūlo nemokamą dydžio ir pasirinkimo pagalbą. Mūsų komanda gali peržiūrėti jūsų mašinos brėžinius ir rekomenduoti optimalų hidraulinio cilindro tipą. Mes taip pat siūlome nestandartinius teleskopinius dizainus su iki šešių pakopų ir eigos viršija 8000 mm. Standartiniams cilindrams mūsų gamykla tiekia kiaurymes nuo 25 mm iki 400 mm.Susisiekite su mūsų pardavimo skyriumi šiandienprašyti kainos pasiūlymo arba cilindro pavyzdžio bandymui. Tegul mūsų patirtis lemia jūsų sprendimą. Skambinkite arba rašykite mums el. paštu, kad gautumėte greitą visų hidraulinių cilindrų užsakymų atlikimą ir konkurencingas kainas.

Dažnai užduodami klausimai (DUK)

1 klausimas: kaip teleskopiniai hidrauliniai cilindrai pasiekia ilgesnį eigą nei standartinės konstrukcijos?

Teleskopiniuose hidrauliniuose cilindruose naudojamos kelios įdėtos pakopos, kurios tęsiasi nuosekliai. Kiekvienas etapas padidina eigos ilgį ir minimaliai prisideda prie uždaro ilgio, nes etapai subyra vienas kito viduje. Standartinis hidraulinis cilindras turi vieną stūmoklį ir cilindrą, todėl jo įtrauktas ilgis visada turi būti ilgesnis nei jo eiga. Pavyzdžiui, 4 pakopų teleskopinis cilindras gali pagaminti 2000 mm eigą iš uždaro tik 750 mm ilgio, o standartiniam cilindrui tam pačiam eigai prireiktų daugiau nei 2100 mm uždaro ilgio. Dėl šio geometrinio pranašumo teleskopiniai dizainai yra būtini mašinoms, kuriose mažai vietos.

2 klausimas: kokių techninės priežiūros skirtumų turėčiau tikėtis tarp teleskopinių ir standartinių hidraulinių cilindrų?

Standartiniams hidrauliniams cilindrams sandariklis turi būti keičiamas maždaug kas 2,5 milijono ciklų, o apmokytas technikas gali atlikti darbą maždaug per 2 valandas. Teleskopinius hidraulinius cilindrus reikia keisti tarpiklius vidutiniškai kas 800 000 ciklų, tačiau procesas trunka 6–8 valandas, nes reikia išardyti visus etapus. Be to, teleskopiniai cilindrai yra jautresni alyvos užterštumui ir reikalauja 10 mikronų filtravimo, palyginti su 18 mikronų standartiniais įrenginiais. Mūsų gamykla rekomenduoja kasmet atlikti alyvos analizę teleskopinėms reikmėms, kad anksti aptiktų susidėvėjusias daleles. Nors standartinius cilindrus lengviau prižiūrėti, teleskopinių cilindrų techninės priežiūros dažnis yra mažesnis naudojant mažo ciklo įrenginius, pvz., savivarčius.

3 klausimas: ar galiu pakeisti standartinį hidraulinį cilindrą teleskopiniu modeliu nekeisdamas įrangos?

Tiesioginis pakeitimas retai įmanomas, nes atitraukto ilgis ir tvirtinimo ašies padėtis labai skiriasi. Teleskopinis hidraulinis cilindras turi daug trumpesnį uždarą ilgį, todėl tvirtinimo kronšteinus reikia perkelti, kad būtų pasiektas toks pat ilgis. Be to, pasikeičia jėgos profilis, nes teleskopiniai cilindrai suteikia didesnę pradinę jėgą, bet mažesnę galutinę jėgą. Mūsų gamykla Raydafon Technology Group Co.,Limited siūlo modernizavimo rinkinius, kuriuose yra nauji tvirtinimo laikikliai ir srauto reguliavimo vožtuvai, siekiant kompensuoti šiuos skirtumus. Be šių pakeitimų įranga gali būti įrišta arba nepilnai išplėsta. Prieš bandydami pakeisti, visada išmatuokite dabartinio cilindro įtraukto ilgį, eigą ir kaiščio skersmenis.

4 klausimas: Kuris dizainas pasižymi geresniu atsparumu šoninei apkrovai ir nesuderinamumui?

Standartiniai hidrauliniai cilindrai žymiai geriau atlaiko šonines apkrovas. Jų vienas didelio skersmens strypas ir ilgas guolis galvos liaukoje gali toleruoti šonines jėgas iki 3 procentų ašinės apkrovos. Teleskopiniai hidrauliniai cilindrai turi kelis mažesnius strypus su trumpu guolių ilgiu, todėl šoninės apkrovos tolerancija yra mažesnė nei 1 procentas ašinės jėgos. Tokiems tikslams kaip ekskavatoriaus nykščiai ar krautuvo svirtis, kur dažnas nesutapimas, visada naudokite standartinį cilindrą. Jei turite naudoti teleskopinį cilindrą esant šoninei apkrovai, mūsų gamykla rekomenduoja pridėti strypo kilpą su sferiniu guoliu ir atskiru kreipiamuoju bėgeliu, kad sugertų šonines jėgas.

5 klausimas: kaip palyginamos abiejų tipų balionų nuosavybės išlaidos per penkerius metus?

Pradinė teleskopinio hidraulinio cilindro pirkimo kaina yra 1,8–2,5 karto didesnė nei standartinio cilindro su tokiu pačiu eiga. Tačiau visos nuosavybės išlaidos priklauso nuo programos. Savivarčiui, veikiančiam 500 ciklų per mėnesį, teleskopiniam cilindrui gali prireikti vieną sandariklį per penkerius metus, o tai kainuos 400 USD dalimis ir darbu. Standartinis cilindras toje pačioje erdvėje netilptų, todėl palyginimas nesvarbus. Pramoninio preso, veikiančio 100 000 ciklų per mėnesį, standartinis cilindras veiks 25 mėnesius prieš atstatymą, o teleskopinį cilindrą reikės perdaryti kas 8 mėnesius, todėl standartinis dizainas bus daug pigesnis per penkerius metus. Visada apskaičiuokite pagal savo konkretų ciklo greitį ir turimą montavimo vietą.
