Pasiekiamo krautuvo teleskopinis cilindras
  • Pasiekiamo krautuvo teleskopinis cilindrasPasiekiamo krautuvo teleskopinis cilindras
  • Pasiekiamo krautuvo teleskopinis cilindrasPasiekiamo krautuvo teleskopinis cilindras

Pasiekiamo krautuvo teleskopinis cilindras

Raydafon gamina daugiapakopius teleskopinius hidraulinius cilindrus, skirtus staklių krovimo strėlėms, kurių standartinis angos skersmuo yra nuo 200 mm iki 220 mm, strypo skersmuo nuo 150 mm iki 180 mm, didžiausias eiga iki 8000 mm ir maksimalus darbinis slėgis 30 MPa. Įdėta scenos konstrukcija sukuria ilgą teleskopinį eigą iš kompaktiško uždaro ilgio, o didžiausia pakopa sukuria didžiausią jėgą kėlimo pradžioje – suderinant cilindro galią su strėlės apkrovos kreive. Tiekiamas kaip originalios įrangos gamintojas arba kaip pakaitinis įrenginys, pagamintas pagal originalų brėžinį, įskaitant etapų skaičių, montavimo išdėstymą ir prievadų pozicijas. Pagaminta paties Raydafon gamykloje Ningbo mieste, Kinijoje, su sandariklių rinkiniais ir atsarginiais komponentais galima įsigyti atskirai. Atsiųskite mašinos modelį, angos ir strypo skersmenį, reikiamą eigą, darbinį slėgį ir tvirtinimo tipą, kad pateiktumėte pasiūlymą per 24 valandas.

Siekiamojo krautuvo teleskopinis cilindras – anga 200–220 mm, eiga iki 8000 mm

Daugiapakopis teleskopinis hidraulinis cilindras, skirtas konteinerių krautuvų strėlei. Penkios ar daugiau ištraukiamų pakopų paverčia trumpą uždarą ilgį į ilgą darbinį eigą, todėl barstytuvą galima tiksliai išdėstyti aukštyje ir pasiekiamoje vietoje be ilgesnio, sunkesnio vienos pakopos cilindro. Pagaminta „Raydafon“ Ningbo mieste, Kinijoje ir tiekiama kaip originalios įrangos gamintojas arba kaip brėžinio pakaitinis įrenginys.

  • 200–220 mmSkylės skersmuo
  • 150–180 mmStrypo skersmuo
  • ≤ 8000 mmMaksimalus smūgis
  • 30 MPaMaksimalus darbinis slėgis
  • TeleskopinisDaugiapakopė strėlės pavara

Siekiamojo krautuvo teleskopinio cilindro gamintojas – anga 200–220 mm, eiga iki 8000 mm

Šis cilindras yra linijinė rankinio kroviklio strėlės pavara: hidraulinis slėgis pirmiausia patenka į didžiausią pakopą, o kiekviena sekanti pakopa tęsiasi iš eilės, kad būtų užtikrintas ilgas, kontroliuojamas eiga iš kompaktiško uždaro ilgio. Šis teleskopinis veiksmas leidžia pakelti, išplėsti ir laikyti strėlę, kol barstytuvas yra virš konteinerio – operacija, kuri nusprendžia, kiek konteinerių terminalas perkelia per pamainą.

„Raydafon“ gamina šį cilindrą savo gamykloje Ningbo mieste, Kinijoje, tiek originalios įrangos gamintojams, tiek antrinės rinkos tiekimui. Standartinis angos skersmuo yra nuo 200 mm iki 220 mm, strypo skersmuo nuo 150 mm iki 180 mm, maksimalus eiga iki 8000 mm ir maksimalus darbinis slėgis 30 MPa. Jei jūsų mašinoje naudojamas kitoks scenos derinys ar montavimo išdėstymas, atsiųskite originalų brėžinį arba mašinos modelį ir mes jį suderinsime. Į susijusius hidraulinius cilindrus iš tos pačios gamyklos yra ir platesniteleskopiniai hidrauliniai cilindraidiapazonas irmobiliųjų kranų hidrauliniai cilindraišeima.

Techninės specifikacijos

  • Produkto pavadinimasSiekiamojo kroviklio teleskopinis cilindras
  • FunkcijaLinijinis teleskopinis strėlės judėjimas
  • Skylės skersmuo200 mm – 220 mm
  • Strypo skersmuo150 mm – 180 mm
  • Maksimalus smūgis≤ 8000 mm (teleskopinis ilgis)
  • Maksimalus slėgis30 MPa darbinis slėgis
  • TaikymasPasiekiamas krautuvas
  • MontavimasPrie staklinio braižymo – kaiščio, flanšo arba veržlės išdėstymas
  • TinkinimasPakopų skaičius, eiga, skylė, strypas, montavimas ir prievado padėtis

Standartinio staklės teleskopinio cilindro specifikacijų lapas.

Prekė Specifikacija
Produkto pavadinimas Pasiekiamo krautuvo teleskopinis cilindras
Savybės Realizuoja linijinį teleskopinį strėlės judėjimą
Skylės skersmuo 200 mm – 220 mm
Strypo skersmuo 150 mm – 180 mm; maksimalus eiga ≤ 8000 mm
Spaudimas Maksimalus 30 MPa
Programos Pasiekiamas krautuvas

Atkreipkite dėmesį į insultą ir spaudimą:8000 mm figūra yra cilindro teleskopinis eiga, o ne mašinos kėlimo aukštis – bendras kėlimo aukštis priklauso nuo jūsų konkretaus staklių krautuvo strėlės geometrijos. 30 MPa yra didžiausias cilindro darbinis slėgis; patvirtinkite savo mašinos hidraulinės sistemos vardinį slėgį, kad cilindras būtų parinktas pagal slėgį, kurį jis iš tikrųjų matys eksploatuojant.

Kaip veikia teleskopinis cilindras ant staklių krautuvo

Teleskopinis cilindras nuo vienos pakopos cilindro skiriasi vienu svarbiu požiūriu: vietoj vieno stūmoklio ir vieno strypo jame naudojama eilė įdėtų pakopų, kurios tęsiasi eilės tvarka. Didžiausia pakopa turi didžiausią efektyvų plotą, todėl sukuria didžiausią jėgą, todėl sunkiausia keltuvo dalis – krovinio nulaužimas ir strėlės paleidimas aukštyn – yra tvarkoma pakopoje, kuri turi didžiausią mechaninį pranašumą. Kai etapai tęsiasi, efektyvusis plotas mažėja, o jėga mažėja, o eiga didėja, o tai atitinka tai, kaip keičiasi strėlės apkrovos momentas jai kylant.

Toks susitarimas taip pat išsprendžia pakavimo problemą. Vienpakopiam cilindrui su 8 metrų eiga prireiks uždaro ilgio, artėjančio prie eigos, kuris niekada netilptų išilgai strėlės. Įdėtos pakopos duoda tą patį eigą iš dalies uždaro ilgio, todėl staklių krautuvai, mobilieji kranai ir savivartės priekabos naudoja teleskopinius cilindrus, o ne ilgus vienos pakopos cilindrus.

Šios programos naudojimo trukmę lemia dvi dizaino detalės. Pirmasis yra sandarinimas: kiekviena pakopa turi savo sandariklių rinkinį ir kreiptuvą, o etapo tvirtinimas turi išlaikyti lygiavimą, kad tarpikliai nebūtų apkrauti šonu. Antrasis yra paviršiaus būklė: atviri strypo ir scenos paviršiai yra tai, į ką bėga sandarikliai, todėl įbrėžimai iš smėlio ar sulenktos scenos tiesiogiai sukelia nuotėkį. Tinkamas filtravimas ir reguliarus valytuvų sandariklių tikrinimas yra svarbūs tiek pat, kiek ir pats cilindras, kai mašina prievade dirba ilgai.

Produkto detalė

Mūsų gaminamo rankinio kroviklio teleskopinio cilindro nuotraukos – scenos išdėstymas, strypo paviršius ir tvirtinimo sąsaja.

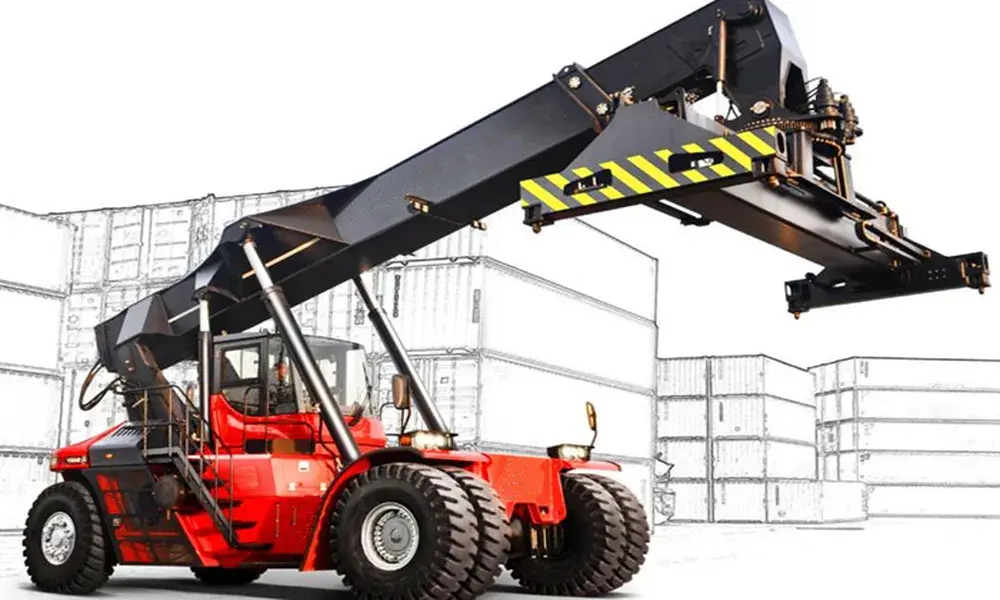

Reach stacker telescopic cylinder showing nested stages and rod surface
Siekiamojo krautuvo teleskopinis cilindras – įdėtos pakopos, strypo paviršius ir tvirtinimo sąsaja.

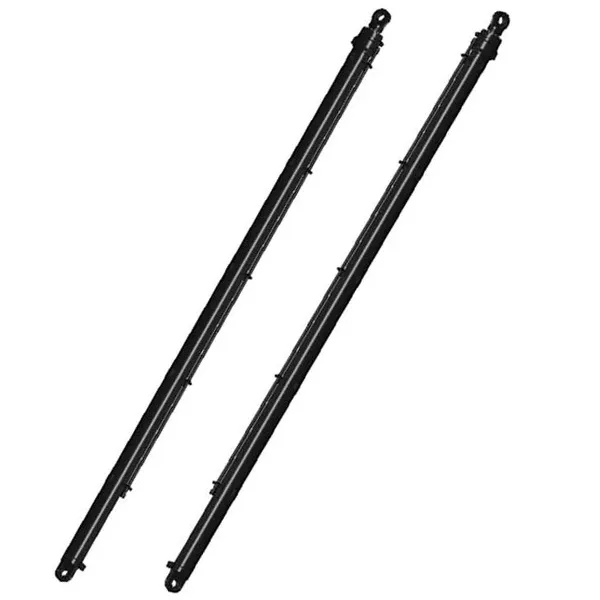

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Daugiapakopis teleskopinis hidraulinis cilindras, skirtas rankinio kroviklio strėlės taikymui.

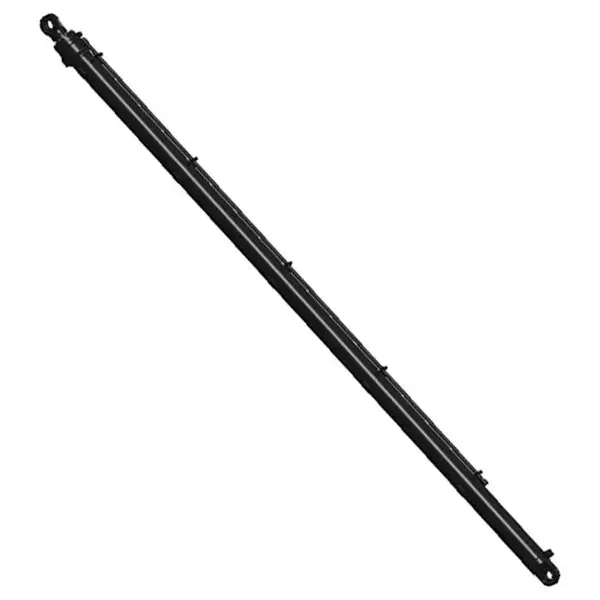

Reach stacker telescopic cylinder before packing and shipment
Surinktas cilindras patikrintas ir paruoštas siuntimui.
Reach stacker telescopic cylinder stage detail and seal arrangement
Teleskopinio cilindro scenos detalė ir sandarinimo išdėstymas.

Produkto privalumai

  • Ilgas pasiekiamumas iš trumpo uždaro ilgioDaugiapakopė konstrukcija užtikrina iki 8000 mm eigą, o įtrauktas cilindras išlaikomas kompaktiškai išilgai strėlės, todėl mašina gali pastatyti barstytuvą aukštyje ir atstumu nenešdama ilgesnio, sunkesnio vienos pakopos cilindro.
  • Priverskite ten, kur to reikia keltuvuiDidžiausia pakopa suteikia didžiausią jėgą kėlimo pradžioje, kai strėlės apkrovos momentas yra didžiausias, o mažesnės pakopos užtikrina judėjimą. Tai suderina cilindro galią su tikrosios mašinos apkrovos kreive.
  • Sukurtas sunkiems konteinerių apkrovomsCilindras pagamintas iš aukštos kokybės specialaus plieno ir yra skirtas nuolatiniams uosto operacijų darbo ciklams, o sandarinimo išdėstymas nurodytas ilgoms pamainoms esant apkrovai, o ne pertraukiamam naudojimui.
  • Tiesioginis tiekimas iš gamyklosCilindras gaminamas ir surenkamas paties Raydafon gamykloje, todėl tarp jūsų ir gamybos nėra jokios prekybos maržos, o brėžiniai, plombos ir atsarginės dalys lieka prieinamos visą mašinos eksploatavimo laiką.
  • Pagaminta pagal jūsų mašinos brėžinįAnga, strypas, eiga, pakopų skaičius, montavimo išdėstymas ir prievadų padėtis gali būti pateikiami pagal originalų brėžinį, kuris yra svarbus keičiamiems įrenginiams, kai montavimo sąsaja turi atitikti esamą strėlę.
  • Sutrumpina pakrovimo ir iškrovimo ciklusTikslus, pakartojamas barstytuvo padėtis leidžia konteinerį pakelti nuo krantinės ar denio ir nuleisti mažiau judesių, taip sutrumpinant kiekvieno laivo prie krantinės laiką ir kelių transporto priemonių laukimo laiką terminale.

Nuovargio tarnavimo laikas, sandariklio tarnavimo laikas ir maksimali jėga priklauso nuo angos, slėgio, darbo ciklo ir nuo to, kaip gerai kontroliuojamas užterštumas mašinos hidraulinėje grandinėje. Pateikite mašinos modelį, darbinį slėgį ir reikiamą eigą, o mes patvirtinsime cilindro konfigūraciją pagal apkrovą, kurią ji iš tikrųjų matys.

Programos

Pagrindinis pritaikymas yra konteinerių staklės, tačiau to paties tipo teleskopinis cilindras naudojamas visur, kur reikia pagaminti ilgą eigą iš trumpo montavimo ilgio mobiliojoje mašinoje.

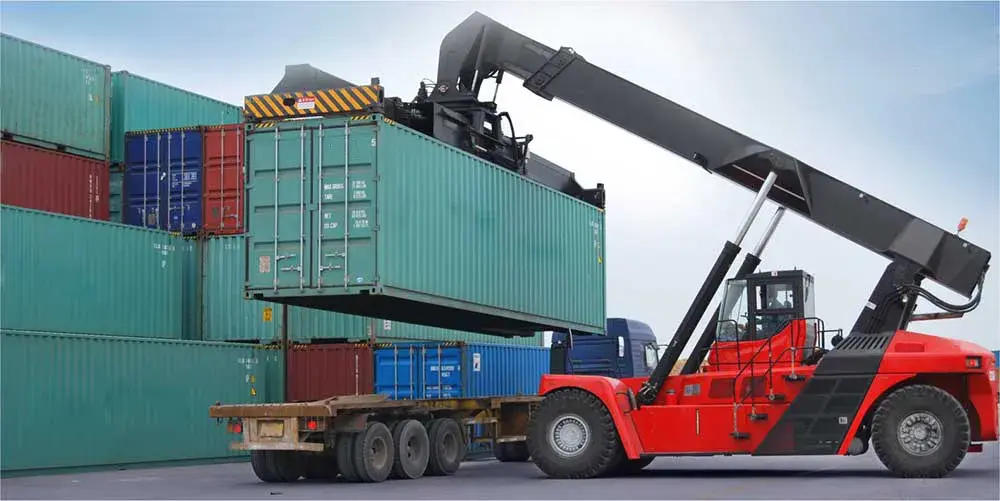

Reach stacker telescopic cylinder installed on a container handling machine boom
Siekiamojo krautuvo teleskopinis cilindras, naudojamas konteinerių krovimo mašinoje.

Uostas ir konteinerių terminalas

Strėlės pakėlimas ir išplėtimas ant staklių krautuvų, perkeliančių konteinerius tarp krantinės, kiemo ir kelių transporto priemonių, nuolat veikiant pamainomis.

Logistikos aikštelės ir sandėliai

Mašinos, tvarkančios tankų krovimą, kai barstytuvas turi būti tiksliai išdėstytas aukštyje ir atstumu, nekeičiant važiuoklės.

Perkrovimo ir krovinių stotys

Didelės apyvartos operacijos, kai pakrovimo ir iškrovimo ciklai kartojasi visą dieną, o cilindrų patikimumas tiesiogiai lemia pralaidumą.

Mobilūs kranai

Teleskopinis strėlės prailginimas, kai tuo pačiu etapo principu užtikrinamas ilgas pasiekiamumas iš transportuojamo uždaro ilgio.

Savivarčių ir priekabų įranga

Daugiapakopiai kėlimo cilindrai, skirti kėbulams apversti ir platformai pakelti, kai eiga yra ilga, palyginti su turima montavimo vieta.

Keitimas ir modernizavimas

Tiesioginis susidėvėjusio arba pažeisto strėlės cilindro pakeitimas ant esamo staklės, pagaminto pagal originalų brėžinį arba išmatuotą pavyzdį.

Pirkėjo DUK

  • Kokią kiaurymę, eigą ir slėgį pasiekia krautuvo teleskopinio cilindro dangtis?Standartiniai angos skersmenys yra nuo 200 mm iki 220 mm, strypų skersmenys nuo 150 mm iki 180 mm, maksimalus eiga iki 8000 mm ir maksimalus darbinis slėgis 30 MPa. Bendras kėlimo aukštis priklauso nuo jūsų mašinos strėlės geometrijos, o ne tik nuo eigos, todėl nurodydami patvirtinkite abu.
  • Ar šis cilindras yra OEM dalis ar pakaitalas?Jį Raydafon gamina savo gamykloje ir gali būti tiekiamas kaip originalios įrangos gamintojas mašinų gamintojams arba kaip pakaitinis įrenginys jau eksploatuojamoms mašinoms. Norėdami pakeisti, atsiųskite originalų brėžinį, mašinos modelį arba išmatuotus sugedusio cilindro matmenis.
  • Kaip žinoti, kad tvirtinimas atitiks mano strėlę?Montavimas atliekamas pagal brėžinį - kaiščio, flanšo arba veržlės išdėstymą, kartu su prievadų padėtimis. Atsiųskite esamo cilindro brėžinį arba nuotrauką su pagrindiniais jo matmenimis ir mes patvirtinsime sąsają prieš pateikdami citatą.
  • Kokią informaciją reikia cituoti?Mašinos modelis, angos ir strypo skersmuo, reikalinga eiga, darbinis slėgis, pakopų skaičius, jei tai daugiapakopė konstrukcija, montavimo tipas ir kiekis. Kuo daugiau jų gausime su užklausa, tuo greičiau galėsime patvirtinti dizainą ir kainą.
  • Kas turi įtakos teleskopinio cilindro tarnavimo laikui?Hidraulinės alyvos švara, valytuvų sandariklių būklė ir atskirų etapų derinimas yra pagrindiniai veiksniai. Užteršimas arba įbrėžtas paviršiaus paviršius pažeidžia sandariklius ir sukelia nuotėkį, todėl filtravimas ir reguliari patikra yra svarbūs tiek pat, kiek ir pačios cilindro specifikacijos.
  • Koks yra pristatymo laikas ir ar gali būti tiekiami atsarginiai sandarikliai?Pristatymo laikas priklauso nuo to, ar cilindras atitinka esamą brėžinį, ar reikia naujos konfigūracijos, ir patvirtinamas su pasiūlymu, paprastai per 24 valandas nuo užklausos gavimo. Sandarinimo rinkiniai ir pakaitiniai komponentai gali būti tiekiami atskirai, kad sugedus sandarikliui mašiną būtų galima vėl naudoti.

Susiję produktai ir tolesnis skaitymas

Pateikite teleskopinio cilindro kainos užklausą

Atsiųskite mašinos modelį, angos ir strypo skersmenį, reikiamą eigą, darbinį slėgį, tvirtinimo tipą ir kiekį – arba originalų brėžinį. Patvirtiname konfigūraciją pagal jūsų bumą ir per 24 valandas atsakome, nurodydami kainą bei pristatymo laiką.

Siųsti užklausą dabar

* 8000 mm skaičius yra cilindro eiga, o ne mašinos kėlimo aukštis. Prieš užsakydami patvirtinkite savo hidraulinės sistemos vardinį darbinį slėgį ir montavimo matmenis.

Siųsti užklausą
Kontaktinė informacija
Kilus klausimams dėl hidraulinių cilindrų, pavarų dėžių, kardaninių velenų ar kainoraščio, palikite mums savo el. laišką ir mes susisieksime per 24 valandas.
