Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HIDRAULINIS DALIS

Šakinio krautuvo hidraulinio cilindro gamintojas OĮG tiekimui, antrinės rinkos keitimui ir lauko remontui

Raydafon gamina šakinių krautuvų hidraulinius cilindrus, skirtus elektriniams krautuvams, vidaus degimo šakiniams krautuvams, krautuvus ir sandėliavimo įrangą. Kiekvienas agregatas pagamintas atsižvelgiant į patvirtintą kiaurymę, eigą, strypo skersmenį ir jungties galų stilių, tada prieš išvažiuojant iš surinkimo linijos išbandomas slėgiu, kad būtų galima tiesiai į sunkvežimį be reguliavimo.

Mes tiekiame visas mašinų gamyklas, hidraulinių sistemų integratorius, regioninius dalių pardavėjus ir aptarnavimo padalinius, atsakingus už galinę įrangą. Cilindrai eksportuojami į Europą, Pietryčių Aziją ir Pietų Ameriką, tenkinant tiek originalios įrangos, tiek antrinės rinkos pakeitimo poreikį.

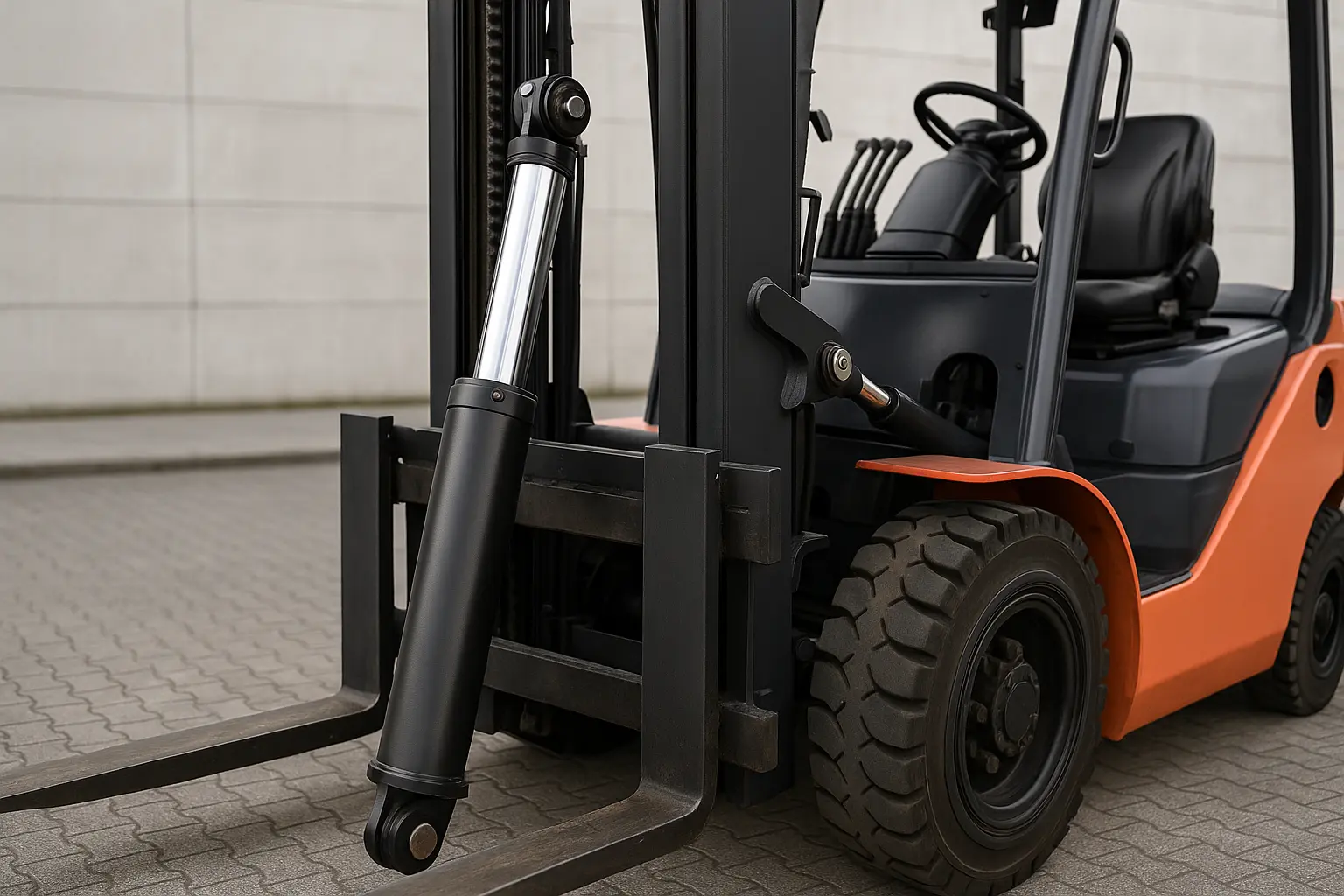

Forklift hydraulic cylinder manufactured by Raydafon
Šakinio krautuvo hidrauliniai cilindrai gaminami su CNC apdirbtais raktų matmenimis, užsandarinami kontroliuojamo proceso metu, po to prieš išsiuntimą išbandomi slėgiu.
1,5–18 tŠakinio krautuvo tonažo aprėptis
7–14 MPaDarbinio slėgio diapazonas
Pakelkite / pakreipkiteStandartiniai funkcijų tipai
CNCRakto matmenų valdymas
OEM / ODMPiešiniais paremtas pritaikymas
01

Šakinio krautuvo hidraulinio cilindro tiekimas pakreipimo, kėlimo ir šoninio poslinkio mechanizmams

Skirtingos šakinio krautuvo funkcijos kelia skirtingus reikalavimus cilindrui. Pakreipimo cilindras, kėlimo cilindras ir šoninio poslinkio cilindras nėra keičiami – kiekvienam reikia savo kiaurymės, eigos, strypo santykio ir tvirtinimo geometrijos, kad tiktų stiebui ir vežimui.

  • Pasvirimo cilindrai šakėms ir stiebo kampo valdymui
  • Kėlimo cilindrai stiebo pakėlimui ir nuleidimui
  • Šoninio poslinkio mechanizmo cilindrai
  • Elektrinio krautuvo hidrauliniai paketai
  • Vidaus degimo šakinio krautuvo cilindrai
  • Krautuvai ir sandėliavimo įranga
  • Individualizuota kiaurymė ir brūkšnys ant piešinio
  • Esamų dalių numerių pakeitimas

Kas lemia tinkamą cilindrą

  • Tonažas1,5 t iki 18 t šakiniams krautuvams reikia iš esmės skirtingų skylių dydžių ir sienelių storio.
  • FunkcijaPakreipimas, kėlimas ir šoninis poslinkis sukuria skirtingas apkrovos kryptis ir darbo ciklus.
  • MontavimasPriekinio ir galinio kaiščio, flanšo arba veržlių jungtys turi atitikti stiebą ir rėmą.
  • AplinkaDulkėms, drėgmei ir dažnam darbui reikalinga tinkama strypo apdaila ir sandarinimo laipsnis.

Pagrindiniai komponentai yra pagaminti iš didelio stiprumo legiruotojo plieno, o strypo paviršius yra galvanizuotas arba apdorotas kietu chromu, kad būtų atsparus korozijai ir dilimui. Rezultatas – sklandus judėjimas, greitas atsakas ir stabilus sandarinimas dažnai naudojant kasdien, ne tik pirmą savaitę po montavimo.

02

Kaip atstatyti šakinio krautuvo hidraulinį cilindrą

Šakinio krautuvo hidraulinio cilindro atstatymas nėra vien tik galinio dangtelio atsukimas ir guminio žiedo pakeitimas. Procesas susideda iš penkių etapų ir kiekvienas iš jų yra svarbus – praleiskite žingsnį ir įrenginys vėl nutekės per kelias dienas, kai vėl bus pradėtas naudoti.

  1. Išleiskite slėgį ir išimkite cilindrą Atleiskite sistemos slėgį, atjunkite hidraulines linijas ir išimkite cilindrą iš sunkvežimio. Atlaisvinkite galinio dangtelio varžtus veržliarakčiu ir lėtai ištraukite stūmoklio koto agregatą, stengdamiesi nesubraižyti cilindro angos. Jei viduje yra daug aliejaus, prieš tęsdami nusausinkite ir išvalykite.
  2. Patikrinkite kiekvieną išimtą komponentą Po vieną patikrinkite, ar stūmoklis, strypas ir sandarinimo žiedai nėra deformuoti, nusidėvėję, nepraradę krašto ar nerūdijantys. Vienintelė nusidėvėjimo žymė gali būti nuotėkio šaltinis, todėl nepraleiskite kruopštaus patikrinimo.
  3. Pakeiskite visus pasenusius arba pažeistus sandariklius Prieš montuodami patvirtinkite specifikaciją. Kai kurie cilindrai naudoja kombinuotus sandariklius, o juos sumontavus neteisingai, jie iš karto suges, nepaisant to, kaip gerai bus atlikta visa kita rekonstrukcija.
  4. Surinkite pradine tvarka Švelniai įstatykite stūmoklio strypą ir laikykite centrinę ašį sulygiuotą. Jei strypas nėra tinkamai įcentruotas, net ir teisingai perstatytas cilindras gali nutekėti per kelias darbo dienas.
  5. Slėgio patikrinimas prieš sumontavimą Sumontuotą balioną sumontuokite ant slėgio bandymo įrangos ir patikrinkite, ar nėra vidinio nuotėkio ar neužstrigimo. Tik praėjus testui, jis turi būti vėl sumontuotas ant šakinio krautuvo.

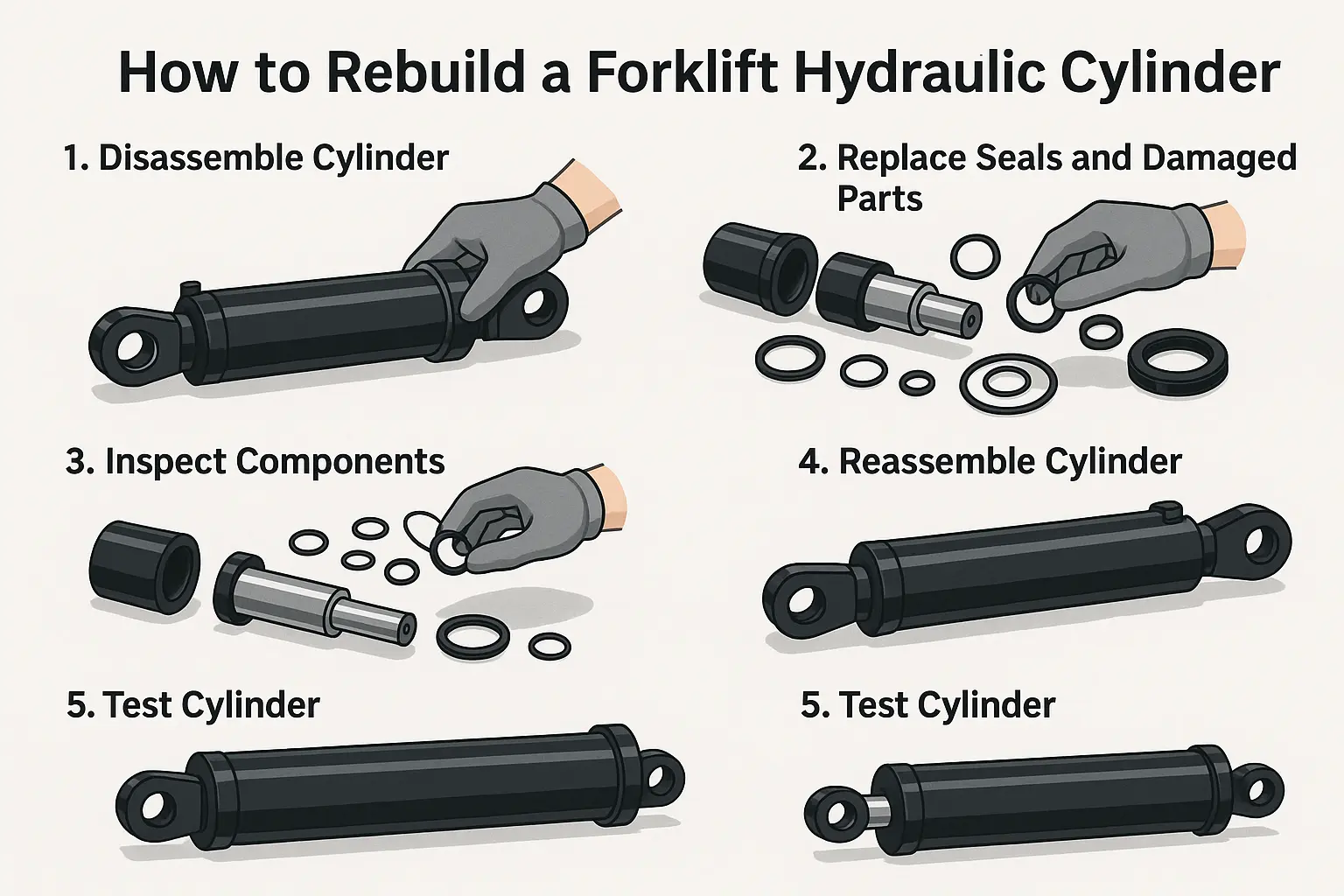

Forklift hydraulic cylinder rebuild process
Patikrinimas, sandariklio keitimas ir teisingas surinkimas lemia sėkmingiausią atstatymo sėkmę – tai patvirtina slėgio bandymas.

Kai atstatyti neapsimoka

Jei stūmoklio kotas yra sulenktas arba cilindro kiaurymė yra rimtai įbrėžta, atstatymas nebus atliktas. Pakeitimas yra ekonomiškesnis būdas. Raydafon tiekia viso asortimento šakinių krautuvų hidraulinius cilindrus ir dalis bei remonto rinkinius pagal pageidavimą – tinka šakinių krautuvų remontininkams ir įrangos inžinieriams, kuriems reikia tą pačią dieną vėl pradėti eksploatuoti sunkvežimį.

03

Kaip nuimti hidraulinį cilindrą iš šakinio krautuvo

Pašalinimo seka ir tvarkymo detalės nustato, ar darbas trunka dvidešimt minučių, ar sugadinami aplinkiniai komponentai. Toliau pateikiami keturi etapai yra standartinė procedūra, kurios laikosi mūsų paslaugų partneriai.

Atleiskite slėgį Išjunkite šakinį krautuvą ir leiskite hidraulinei sistemai natūraliai sumažinti slėgį. Prieš liesdami bet kurią jungtį, palaukite kelias minutes, kad įsitikintumėte, jog visas slėgis iškrenta.
Atjunkite alyvos linijas Apvyniokite jungtį audiniu, kad surinktumėte alyvos likučius, nuimkite aukšto slėgio žarną nuo cilindro ir pažymėkite ją, kad ją būtų galima vėl prijungti tinkamoje padėtyje.
Nuimkite tvirtinimo kaiščius arba varžtus Cilindras paprastai yra prijungtas prie stiebo arba rėmo priekiniais ir galiniais kaiščiais. Raskite kaiščio vietas, pirmiausia nuimkite visus laikančius žiedus, tada išmuškite kaiščius arba nuimkite varžtus.
Iškelkite cilindrą Cilindro korpusas yra sunkus. Naudokite du žmones arba diržą, venkite atsitrenkti į aplinkinę struktūrą ir laikykite cilindro angą nukreiptą į viršų, kad neišsilietų likusios alyvos.

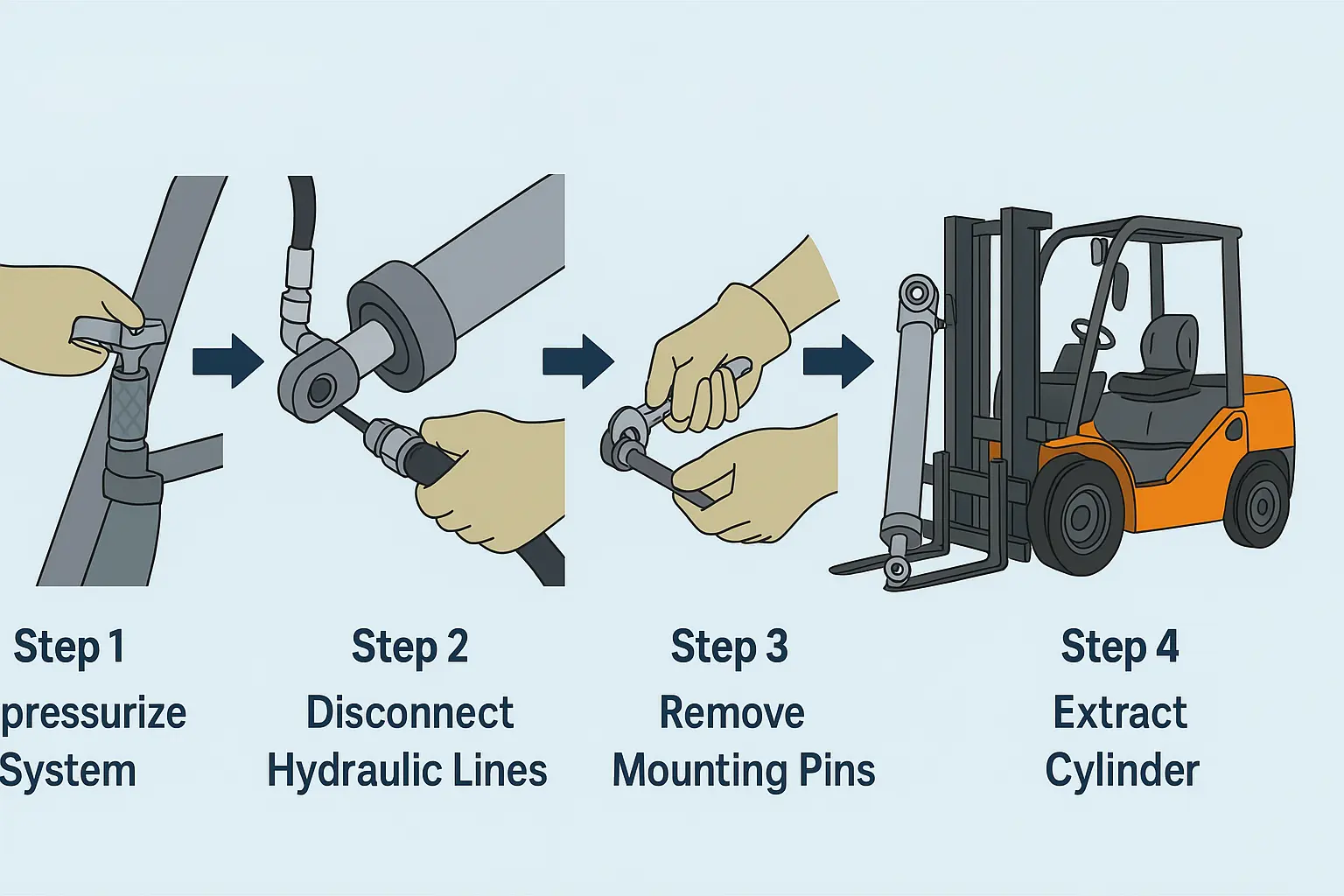

Removing a hydraulic cylinder from a forklift
Išėmę nedelsdami uždarykite alyvos angą, kad nepatektų dulkės ir išvengtumėte rūdžių laikymo ar transportavimo metu.

Kai cilindras yra išjungtas iš sunkvežimio, nedelsdami užsandarinkite alyvos angą. Raydafon tiekia hidraulinių cilindrų gaminius ir sandariklių rinkinius, pritaikytus įvairiems šakinių krautuvų modeliams, todėl vartotojai gali greitai atkurti įrangos veikimą, o ne laukti pasirinktinių dalių.

04

Kam mes tiekiame

01 kanalas

Šakinių krautuvų gamintojai

OEM ir ODM kūrimas pagal mašinų brėžinius ir techninius reikalavimus, įskaitant specialius šakinius krautuvus ir aukščiausios klasės konfigūracijas.

02 kanalas

Hidraulinių sistemų integratoriai

Cilindro tiekimas suderintas su hidraulinės pakuotės dizainu, su brėžinio patvirtinimu, pavyzdžio peržiūra ir pristatymo tvarkaraščiu.

03 kanalas

Aptarnavimo ir priežiūros padaliniai

Pakaitiniai cilindrai ir remonto rinkiniai, skirti galinės įrangos priežiūrai, greitai reaguojant į trumpo įspėjimo reikalavimus.

05

Apie Raydafon

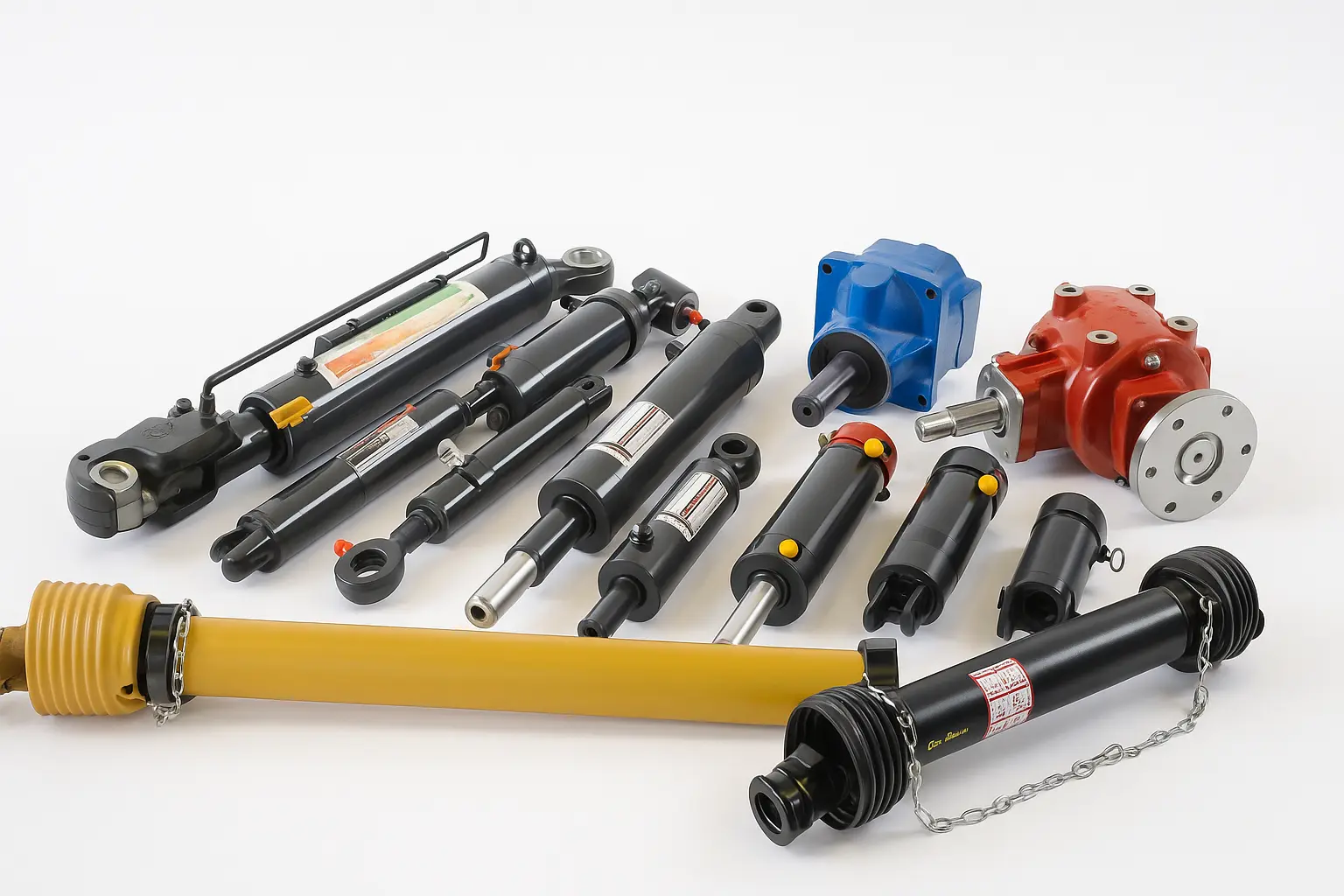

Raydafon hydraulic cylinder factory
Raydafon gamina hidraulinius cilindrus šakiniams krautuvams, autokranams, šiukšliavežiams, orlaiviams ir kitoms specialioms transporto priemonėms.

Raydafon yra gamintojas, orientuotas į hidraulinių ir transmisijos sistemų sprendimus. Mes nepasitikime reklamine kalba – nuolat kuriame produktus ir leidžiame patikimai kokybei vykdyti verslą. Per daugelį metų mes sutelkėme dėmesį į hidraulinių cilindrų kūrimą ir gamybą su plačiu modelių asortimentu ir lanksčiu pritaikymu statybinėms mašinoms ir specialioms transporto priemonėms.

Be šakinių krautuvų hidraulinių cilindrų, mūsų gaminių asortimentas apima mobiliųjų kranų hidraulinius cilindrus, šiukšliavežių hidraulinius cilindrus ir orlaivių darbo transporto priemonių hidraulinius cilindrus, kuriuose naudojamos labai stiprios medžiagos ir tikslus apdorojimas, kad stabiliai veiktų aukšto slėgio ir aukšto dažnio darbo sąlygomis.

Be hidraulinių cilindrų, Raydafon tiekia visą energijos perdavimo produktų liniją, įskaitantKardaniniai velenai, žemės ūkio greičių dėžės, tikslios pavarosirplanetinės pavarų dėžės. Visų mašinų gamintojai, remontininkai ir dalių pardavėjai gali tiekti kelis komponentus iš vieno tiekėjo, pašalindami pasikartojančius koordinavimo darbus.

06

Šakinio krautuvo hidraulinio cilindro DUK

Kokios informacijos man reikia norint pateikti citatą?

Nusiųskite šakinio krautuvo talpą, cilindro funkciją (keltuvas, pakreipimas arba šoninis poslinkis), kiaurymę, strypo skersmenį, eigą, jungties galą, montavimo matmenis ir darbinį slėgį. Brėžinys, nuotraukos pavyzdys arba esamos dalies numeris žymiai pagreitina patvirtinimą.

Ar galite pakeisti esamą šakinio krautuvo cilindrą?

Taip. Atsiųskite originalų dalies numerį arba matmenų brėžinį ir mes patvirtinsime atitikimą. Tai yra labiausiai paplitęs antrinės rinkos pakeitimo poreikio būdas.

Ar tiekiate remonto rinkinius ir sukomplektuotus cilindrus?

Taip. Remonto komplektai gali būti tiekiami pagal klientų reikalavimus, o tai naudinga šakinių krautuvų remontininkams ir įrangos inžinieriams, kuriems reikia sunkvežimį restauruoti vietoje.

Kokiu slėgiu veikia šie cilindrai?

Šakinio krautuvo hidrauliniai cilindrai paprastai veikia 7–14 MPa diapazone, priklausomai nuo krautuvo tonažo ir funkcijos. Kiekvienas cilindras prieš išsiuntimą išbandomas slėgiu, kad būtų patvirtintas nurodytos vertės veikimas.

Koks paviršiaus apdorojimas naudojamas stūmoklio kotui?

Pagrindiniai komponentai yra pagaminti iš didelio stiprumo legiruotojo plieno, o strypo paviršius padengtas galvanizuotu arba kietu chromu apdorotas, kad būtų atsparus korozijai ir dilimui, tinka dažnam darbui ir atšiaurioms darbo aplinkoms.

Ar palaikote pasirinktinius kiaurymės, eigos ir sujungimo stilius?

Taip. Mes tiekiame individualius sprendimus su skirtingais cilindrų skersmenimis, eigos ir jungties galų stiliais, atitinkančiais konkretų šakinio krautuvo modelį ir veikimo intensyvumą, įskaitant OEM ir ODM projektus.

Paprašykite šakinio krautuvo hidraulinio cilindro kainos

Atsiųskite šakinio krautuvo modelį, cilindro funkciją, kiaurymę, eigą ir tvirtinimo detales. Raydafon patvirtins specifikaciją ir pateiks pasiūlymą su pristatymo laiku – nesvarbu, ar esate šakinio krautuvo gamintojas, hidraulinės sistemos integratorius ar techninės priežiūros padalinys.

View as

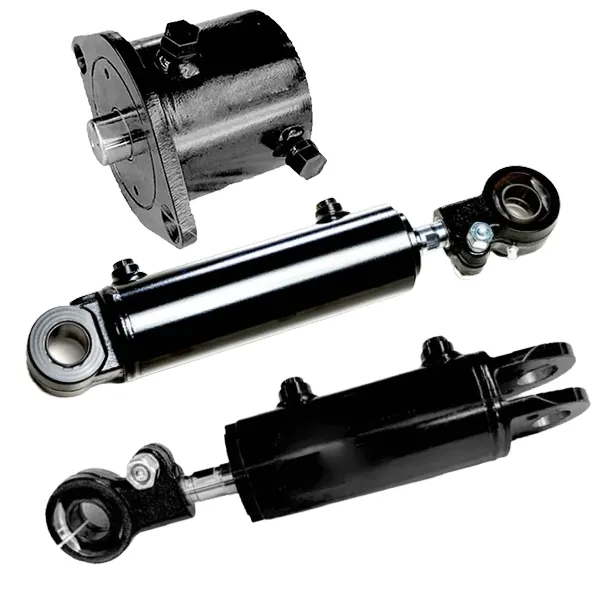

Šakinio krautuvo pakreipimo cilindras

Šakinio krautuvo pakreipimo cilindras

Raydafon šakinio krautuvo pasvirimo cilindras yra pagal užsakymą sukurtas hidraulinis cilindras, skirtas šakių stiebo pasvirimo valdymui 1,5–18 tonų šakiniuose krautuvuose. Pagaminta iš didelio stiprumo plieno su suderintu stūmokliu, cilindro korpusu, strypu ir tarpiklių komplektu. Darbinis slėgis 7-14 MPa, be apkrovos slėgio svyravimų. Standartiniai angos skersmenys 60-100 mm, strypų skersmenys 25-40 mm, eiga 32-193 mm. Sraigtinis tvirtinimas ir atraminio žiedo jungtis leidžia pakeisti alyvos sandariklį per kelias minutes, nenuimant stiebo. Tinka sandėlio, gamyklos ir uosto veiklai. Galimi OEM šakinių krautuvų prekių ženklams pritaikyta anga, eiga ir montavimo atstumas. MOQ 50 vienetų, 25-35 dienų masinis pristatymo laikas. Atsiųskite šakinio krautuvo modelį, gręžimo / eigos poreikį ir kiekį, kad pateiktumėte pasiūlymą.

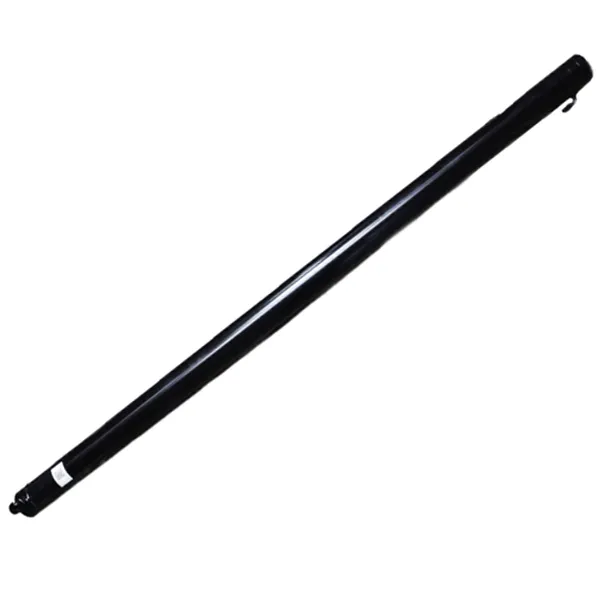

Šakinio krautuvo kėlimo cilindras

Šakinio krautuvo kėlimo cilindras

Raydafon šakinio krautuvo kėlimo cilindras yra vertikalus kėlimo komponentas, sumontuotas ant stiebo, kuris pakelia ir nuleidžia šakių laikiklį. Pagaminta iš didelio stiprumo plieno su suderintu stūmokliu ir optimizuota sandarinimo žiedo struktūra. Standartiniai modeliai apima Φ56-60 mm kiaurymę, Φ45 mm strypą, 1500-1505 mm eigą ir 17,5-18,1 MPa darbinį slėgį. Pažangiuose modeliuose yra buferio įtaisas, kuris apsaugo nuo stipraus smūgio esant pilnam smūgiui ir apsaugo tiek krovinį, tiek stiebo konstrukciją. Suderinamas su elektriniais ir dyzeliniais šakiniais krautuvais. Penki standartiniai modeliai nuo N30M300 iki A2A35M300, originalios įrangos gamintojams galima pasirinkti pritaikytą kiaurymę ir eigą. MOQ 50 vienetų, 25-35 dienų masinis pristatymo laikas. Atsiųskite krautuvo modelį, eigos reikalavimą ir kiekį, kad pateiktumėte pasiūlymą.
Kaip patikimas Šakinio krautuvo hidraulinis cilindras gamintojas ir tiekėjas Kinijoje, mūsų produktai išlaikė CE sertifikatą. Jei norite įsigyti kokybiškų gaminių, susisiekite su mumis.
