Šakinio krautuvo kėlimo cilindras
  • Šakinio krautuvo kėlimo cilindrasŠakinio krautuvo kėlimo cilindras
  • Šakinio krautuvo kėlimo cilindrasŠakinio krautuvo kėlimo cilindras

Šakinio krautuvo kėlimo cilindras

Raydafon šakinio krautuvo kėlimo cilindras yra vertikalus kėlimo komponentas, sumontuotas ant stiebo, kuris pakelia ir nuleidžia šakių laikiklį. Pagaminta iš didelio stiprumo plieno su suderintu stūmokliu ir optimizuota sandarinimo žiedo struktūra. Standartiniai modeliai apima Φ56-60 mm kiaurymę, Φ45 mm strypą, 1500-1505 mm eigą ir 17,5-18,1 MPa darbinį slėgį. Pažangiuose modeliuose yra buferio įtaisas, kuris apsaugo nuo stipraus smūgio esant pilnam smūgiui ir apsaugo tiek krovinį, tiek stiebo konstrukciją. Suderinamas su elektriniais ir dyzeliniais šakiniais krautuvais. Penki standartiniai modeliai nuo N30M300 iki A2A35M300, originalios įrangos gamintojams galima pasirinkti pritaikytą kiaurymę ir eigą. MOQ 50 vienetų, 25-35 dienų masinis pristatymo laikas. Atsiųskite krautuvo modelį, eigos reikalavimą ir kiekį, kad pateiktumėte pasiūlymą.
Raydafon · Kinijos OEM gamintojas

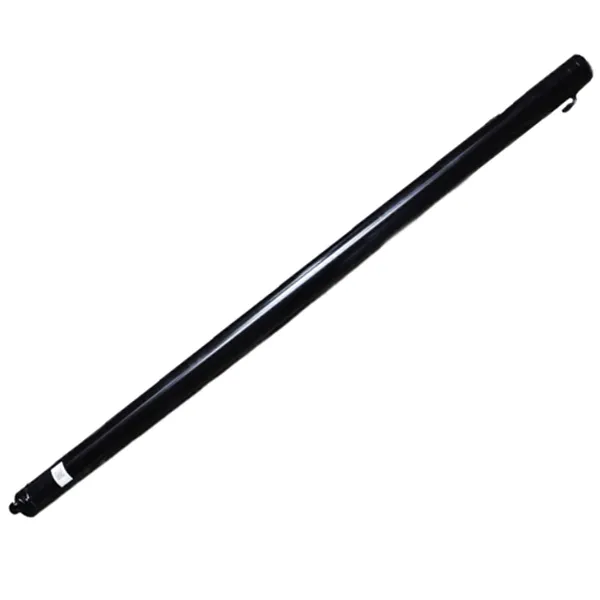

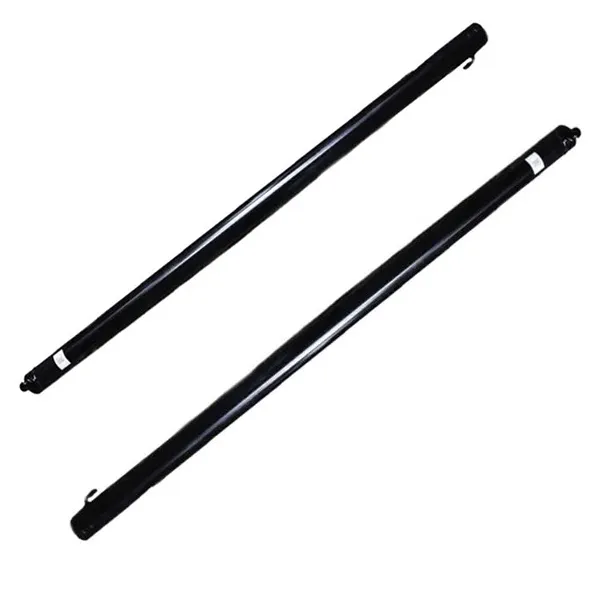

Individualizuotas šakinio krautuvo kėlimo cilindras elektriniams ir dyzeliniams šakiniams krautuvams – 1500 mm eiga, OEM tiesioginis tiekimas

Šakinio krautuvo kėlimo cilindras yra vertikalus hidraulinis cilindras, sumontuotas ant stiebo, kuris pakelia ir nuleidžia šakių vežimėlį. Raydafon jį gamina iš itin tvirto plieno su suderintu stūmokliu ir optimizuota sandarinimo žiedo struktūra, kuri sumažina alyvos nutekėjimą ir susidėvėjimą. Pažangiuose modeliuose yra buferio įtaisas, kuris apsaugo nuo stipraus smūgio visu smūgiu, apsaugo trapius krovinius ir sumažina stiebo nusidėvėjimą.

Suderinamas su Elektra ir dyzelinas
Darbinis slėgis 17,5-18,1 MPa
Skylė ΦD nuo Φ56 iki Φ60 mm
Strypas Φd Φ45 mm
Insultas S 1500-1505 mm
Vieneto svoris 32,6-50 kg
Vertikalus vs horizontalus

Kėlimo cilindras ir pakreipimo cilindras – ką iš tikrųjų veikia kėlimo cilindras

Vertikali ašis

Kėlimo cilindras(šis produktas)

  • JudėjimasVertikaliai aukštyn ir žemyn
  • FunkcijaPakelia ir nuleidžia šakių laikiklį
  • Smūgio diapazonas1500-1505 mm standartas
  • MontavimasMontuojamas stiebo bėgių viduje
  • Buferinis įrenginysGalima įsigyti pažangiuose modeliuose
Horizontali ašis

Pasvirimo cilindras

  • JudėjimasPakreipimas pirmyn ir atgal
  • FunkcijaKeičiasi stiebo ir šakės kampas
  • Smūgio diapazonas32-193 mm
  • MontavimasTvirtinama prie stiebo pagrindo ašies
  • Buferinis įrenginysPaprastai nereikia
Žiūrėti šakinio krautuvo pakreipimo cilindrą →

Abu cilindrai veikia kartu kėlimo ir pastatymo ciklo metu: operatorius pakreipia stiebą, kad išlygintų krovinį, tada pakelia vežimėlį su kėlimo cilindru. Suderinus du cilindrus iš tos pačios gamyklos, hidraulinis atsakas išlieka nuoseklus ir supaprastinamas atsarginių dalių inventorizavimas. Visas asortimentas pateiktasŠakinio krautuvo hidraulinis cilindraskategorija.

Penki standartiniai modeliai – visa specifikacijų lentelė

Visi penki modeliai turi tą patį didelio stiprumo plieninį korpusą ir suderintą sandarinimo žiedo architektūrą. Pasirinkite modelį, atitinkantį jūsų šakinio krautuvo stiebą ir montavimo atstumą, arba atsiųskite originalios įrangos gamintojų brėžinį, kad sukurtumėte užsakymą.

Brėžinio numeris Skylė ΦD Strypas Φd Insultas S Įdiegti. L Spaudimas Uostas Svoris
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Negalite atitikti jūsų diegimo atstumo? Atsiųskite OEM brėžinio numerį arba fizinį pavyzdį. Raydafon apgręžia inžinierius, pagamina pavyzdį ir nurodo partiją tame pačiame brėžinyje. Norėdami sužinoti apie platesnį hidraulinių cilindrų asortimentą, naudojamą kitose mobiliose mašinose, žrHidraulinis cilindraskategorija.

Matmenų brėžiniai

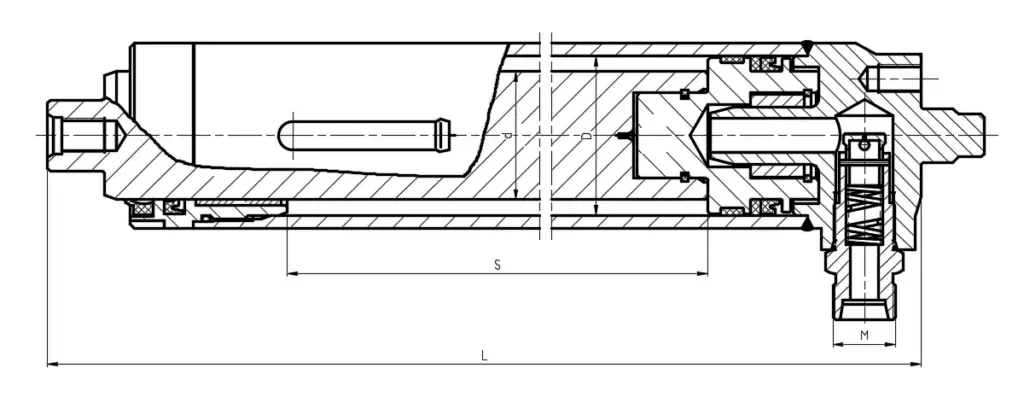

Forklift lift cylinder dimension drawing
Montavimo apžvalga – montavimo schema, kiaurymės ir strypo sąsaja ir prievado padėtis

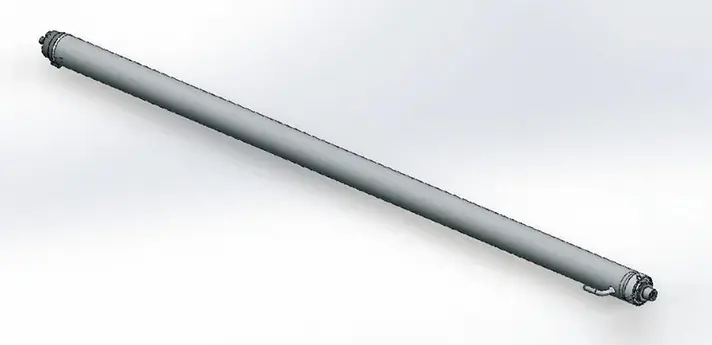

Forklift lift cylinder product detail
Išsami informacija apie gaminį – sandarinimo žiedo konstrukcija ir stūmoklio mazgas
Forklift lift cylinder application photo
Naudojimas – montuojamas ant veikiančio krautuvo stiebo
Inžinerinis projektavimas

Keturi projektavimo taškai, kurie prailgina cilindro tarnavimo laiką

01

Didelio stiprumo plieno korpusas

Atsparumas dilimui ir atsparumas apdorojimui yra pagrindiniai reikalavimai. Sunkaus naudojimo sunkvežimiuose, kurie važiuoja kasdieniais ciklais, po ilgesnės eksploatacijos cilindro paviršius mažai nusidėvi.

02

Suderintas stūmoklis ir sandarinimo žiedas

Stūmoklio geometrija ir sandarinimo žiedo profilis derinami kaip komplektas. Optimizavus sandarinimo žiedo struktūrą, alyvos nuotėkio gedimų gerokai sumažėja – vienas klientas pranešė, kad techninės priežiūros dažnis sumažėjo maždaug per pusę.

03

Reaguojantis kėlimo valdymas

Cilindras iš karto reaguoja į svirties įvestį. Operatoriai gali greitai judėti skubiai pakeldami arba sulėtinti, kad tiksliai nustatytų trapius krovinius – jokio atsilikimo, jokio šuolio.

04

Buferio įrenginys pažangiuose modeliuose

Eigos pabaigos buferis sulėtina stūmoklį, kai šakė pasiekia stiebo viršų. Jokio stipraus smūgio, jokios vibracijos – tai apsaugo trapias prekes ir sumažina stiebo konstrukcinį nusidėvėjimą.

Raydafon šakinių kėlimo cilindrų privalumai

  • A
    Suderinamas su elektriniais ir dyzeliniais šakiniais krautuvais

    Penki standartiniai modeliai apima daugumą šakinių krautuvų stiebų. Montavimo atstumai nuo 1658 mm iki 1808 mm atitinka įprastus sandėlio ir logistikos sunkvežimius.

  • B
    Stabilus slėgis nuolatiniais ciklais

    Vardinis 17,5-18,1 MPa. Suderintas stūmoklio ir tarpiklių rinkinys išlaiko stabilų slėgį dažnų aukštyn ir žemyn ciklų metu be dreifo.

  • C
    Mažas alyvos nutekėjimas, mažas susidėvėjimas

    Optimizuota sandariklio struktūra sumažina nuotėkį dulkėtame sandėlyje ir drėgnoje aplinkoje. Mažesnis priežiūros dažnis tiesiogiai sumažina eksploatavimo išlaidas.

  • D
    Buferinio įrenginio apsauga

    Pažangūs modeliai sulėtina stūmoklį eigos pabaigoje, apsaugodami nuo stipraus smūgio į trapią krovinį ir sumažindami stiebo ir paties cilindro susidėvėjimą.

  • E
    OEM palaikymas

    Atsiųskite šakinio krautuvo prekės ženklą ir modelio arba brėžinio numerį. „Raydafon“ tame pačiame brėžinyje apgręžia, paima ir cituoja pasirinktinę partiją.

  • F
    Tiesioginis tiekimas gamykloje

    Pagaminta paties Raydafon gamykloje Ningbo mieste. Klientai tiesiogiai bendrauja su gamintoju, greitai reaguoja po pardavimo ir stabili partijos kokybė.

Kur naudojami šakinio krautuvo kėlimo cilindrai

Sandėlio pakrovimas ir iškrovimas

Konteinerių pakrovimas, padėklų surinkimas ir lentynų perkėlimas. Reaguojantis kėlimo valdymas pagreitina standartinių padėklų krovinių tvarkymą.

Gamyklos kėlimo operacijos

Sunkios arba netaisyklingos pramoninės apkrovos, kai operatoriui reikia tiksliai valdyti aukštį stiebo viršuje, kad būtų galima krauti rietuves.

Uosto ir logistikos apyvarta

Nuolatinė sunkių ciklų aplinka. Buferinis įtaisas ir mažai susidėvėję sandarikliai užtikrina, kad cilindras veiktų tūkstančius ciklų per pamainą.

Antrinė rinka ir atsarginės dalys

Šakinių krautuvų pardavėjai ir antrinės rinkos tiekėjai, kuriems reikia patikimo OEM lygiaverčio kėlimo cilindro populiariems sunkvežimių modeliams. Galimos tiek atsargos, tiek gamyba pagal užsakymą.

Užsakymo specifikacijų lapas

Suderinamumas
Elektriniai ir dyzeliniai šakiniai krautuvai
Darbinis slėgis
17,5-18,1 MPa
Skylės skersmuo
nuo Φ56 iki Φ60 mm
Strypo skersmuo
Φ45 mm
Insultas
nuo 1500 iki 1505 mm
Montavimo atstumas
1658–1808 mm
Vieneto svoris
nuo 32,6 iki 50 kg
Prievadas / sąsaja
G1/2, M22×1,5
Buferinis įrenginys
Galima įsigyti pažangiuose modeliuose, kad visiško eigos sustabdymas būtų be smūgių
Sandarinimas
Optimizuota sandarinimo žiedo struktūra, siekiant sumažinti alyvos nuotėkį ir susidėvėjimą
Tinkinimas
Individualizuota kiaurymė, eiga, prievado tipas, OEM pakuotė ir privati ​​etiketė
MOQ
50 vienetų vienam modeliui
Masinis pristatymo laikas
25-35 dienos po deponavimo ir parengimo patvirtinimo
Citatos pagrindas
Šakinio krautuvo modelis ir tonažas, reikalinga eiga, uosto dydis, kiekis, paskirties uostas

Kaip jūsų užsakymas vyksta per Raydafon

01

Trumpa paraiška

Atsiųskite šakinio krautuvo markę ir modelį, talpą, reikiamą eigą, uosto dydį, kiekį ir paskirties uostą.

02

Modelio pasirinkimas

„Raydafon“ patvirtina, ar standartinis modelis (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) tinka, ar reikalingas individualus modelis.

03

Pavyzdžio ir brėžinio patvirtinimas

Individualizuotoms konstrukcijoms „Raydafon“ suprojektuoja OEM dalį, pagamina pavyzdį ir su pirkėju patvirtina kiaurymę, eigą, montavimo atstumą ir prievado matmenis.

04

Kėbulo ir strypų apdirbimas

Didelio stiprumo plieninis cilindro korpusas yra patobulintas iki tolerancijos. Stūmoklio kotas yra šlifuotas ir padengtas kietu chromu, kad būtų atsparus dilimui.

05

Surinkimas ir buferio derinimas

Surenkamas stūmoklis, sandarikliai, kreipiamoji įvorė ir buferinis įtaisas. Buferio eiga sureguliuota taip, kad esant vardiniam slėgiui stabdymas būtų be smūgių.

06

Pakavimas ir siuntimas

Cilindrai supakuoti į medinius dėklus su antikorozine alyva ir apsauginiais galiniais dangteliais. Siunčiama jūra, oru arba greituoju transportu su pakavimo sąrašu, sąskaita faktūra ir patikrinimo ataskaita.

Dokumentacija ir kokybės palaikymas

  • ✓
    Medžiagos sertifikatas

    Cilindro korpuso ir strypo medžiagos sertifikatas, plombos junginio duomenų lapas pateikiamas su kiekviena siunta.

  • ✓
    Slėgio bandymo ataskaita

    Kiekvienas balionas prieš pakavimą buvo patikrintas vardiniu slėgiu. Registruojamas nuotėkis, eigos sklandumas ir prievado tvirtinimas.

  • ✓
    Matmenų patikrinimo įrašas

    Anga, strypas, eiga, montavimo atstumas ir angos matmenys, įrašyti pagal užsakytą specifikaciją arba kliento brėžinį.

  • ✓
    Eksporto pakuotė

    Medinis dėklas su antikorozine alyva ir apsauginiais galiniais dangteliais. Didelės balionų partijos supakuotos ant padėklų ir surištos kroviniams jūra.

Dažnai užduodami klausimai

Kas yra šakinio krautuvo kėlimo cilindras?

Šakinio krautuvo kėlimo cilindras yra vertikalus hidraulinis cilindras, sumontuotas ant stiebo, kuris pakelia ir nuleidžia šakių vežimėlį. Jis paverčia hidraulinį slėgį linijiniu judesiu išilgai vertikalios ašies ir yra vienas iš trijų pagrindinių šakinio krautuvo hidraulinių cilindrų kartu su pasvirimo cilindru ir vairo cilindru.

Kuo skiriasi kėlimo cilindras ir pakreipimo cilindras?

Kėlimo cilindras juda vertikaliai ir kontroliuoja šakės laikiklio aukštį. Pasvirimo cilindras juda horizontaliai ir valdo stiebo kampą pirmyn ir atgal. Both work together when lifting or positioning a load. Raydafon gamina abu, o pasvirimo cilindras yra nurodytas atskirai svetainėje.

Kokį darbinį slėgį atlaiko šis cilindras?

Priklausomai nuo modelio, darbinis slėgis yra 17,5 MPa arba 18,1 MPa. Kiaurymės ir strypo matmenys yra suderinti su šiuo slėgio diapazonu, todėl cilindras išlaiko stabilų slėgį nuolatinių kėlimo ciklų metu.

Kokios medžiagos ir sandarikliai naudojami?

Cilindro korpusas ir stūmoklio kotas yra pagaminti iš didelio stiprumo plieno. Sandarinimo rinkinyje naudojamas dilimui atsparus mišinys su optimizuota sandarinimo žiedo struktūra. Ši struktūra sumažina alyvos nutekėjimą ir susidėvėjimą, o tai pailgina tarnavimo laiką dulkėtame sandėlyje arba drėgnoje aplinkoje.

Kas yra buferinis įrenginys ir kodėl tai svarbu?

Pažangiuose Raydafon modeliuose cilindras turi buferinį įtaisą eigos pabaigoje. Kai šakė pasiekia stiebo viršų, buferis sulėtina stūmoklio eigą, todėl nėra stipraus „žvangėjimo“ ar vibracijos. Tai apsaugo trapius krovinius ir sumažina stiebo bei paties cilindro susidėvėjimą.

Su kokiais šakiniais krautuvais jis suderinamas?

Penki standartiniai modeliai apima įprastas elektrinių ir dyzelinių šakinių krautuvų pritaikymas. Montavimo atstumas svyruoja nuo 1658 mm iki 1808 mm, todėl dauguma standartinių stiebų turi atitinkamą modelį. OEM stiebams ar senesniems sunkvežimiams Raydafon palaiko pasirinktinę kiaurymę, eigą ir montavimo atstumą.

Kas yra MOQ ir pristatymo laikas?

MOQ yra 50 vienetų vienam modeliui. Masinis pristatymo laikas yra 25–35 dienos po deponavimo ir brėžinio patvirtinimo, atsižvelgiant į modelio sudėtingumą ir užsakymo kiekį.

Kaip paprašyti citatos?

Atsiųskite savo šakinio krautuvo modelį ir talpą, reikalingą eigą, uosto dydį, kiekį ir paskirties uostą. „Raydafon“ patvirtins modelį arba suprojektuos užsakymą, tada pasiūlys FOB „Ningbo“ pasiūlymą su pristatymo laiku ir pakavimo informacija.

Pasiruošę įsigyti pasirinktinius šakinio krautuvo kėlimo cilindrus?

Atsiųskite savo šakinio krautuvo modelį ir talpą, reikiamą eigą, uosto dydį ir užsakymo kiekį. „Raydafon“ patvirtins standartinį modelį arba suprojektuos individualų konstrukciją, tada pasiūlys FOB „Ningbo“ pasiūlymą su pristatymo laiku ir pakavimo informacija.

Prašyti citatos dabar
Siųsti užklausą
