Šakinio krautuvo pakreipimo cilindras

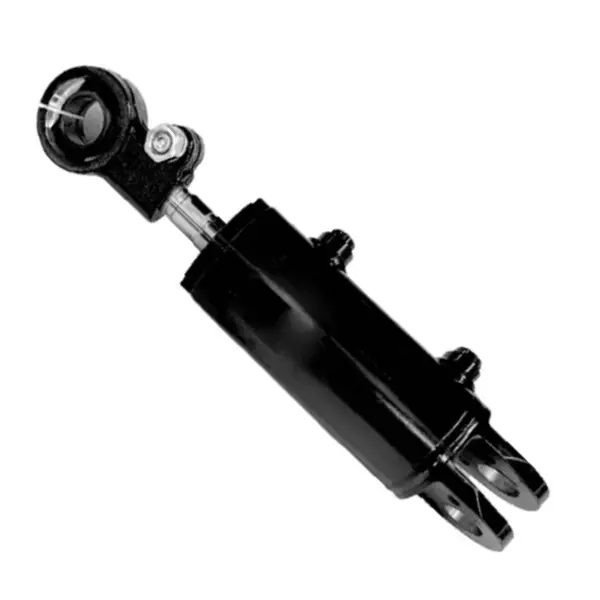

  • Šakinio krautuvo pakreipimo cilindrasŠakinio krautuvo pakreipimo cilindras

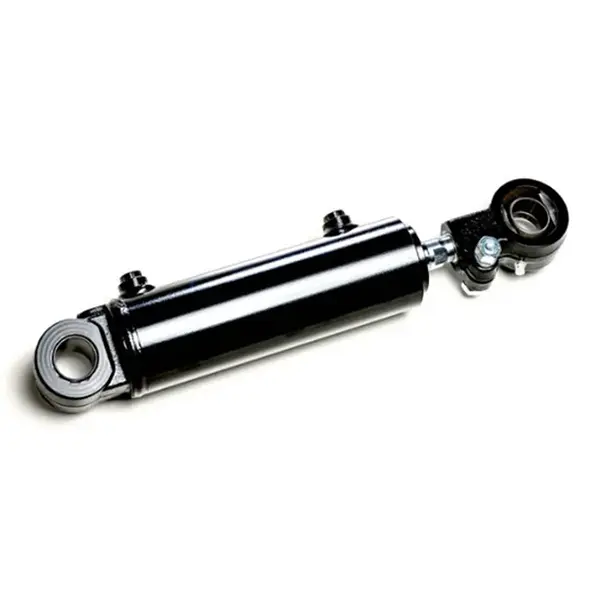

  • Šakinio krautuvo pakreipimo cilindrasŠakinio krautuvo pakreipimo cilindras
  • Šakinio krautuvo pakreipimo cilindrasŠakinio krautuvo pakreipimo cilindras

Šakinio krautuvo pakreipimo cilindras

Raydafon šakinio krautuvo pasvirimo cilindras yra pagal užsakymą sukurtas hidraulinis cilindras, skirtas šakių stiebo pasvirimo valdymui 1,5–18 tonų šakiniuose krautuvuose. Pagaminta iš didelio stiprumo plieno su suderintu stūmokliu, cilindro korpusu, strypu ir tarpiklių komplektu. Darbinis slėgis 7-14 MPa, be apkrovos slėgio svyravimų. Standartiniai angos skersmenys 60-100 mm, strypų skersmenys 25-40 mm, eiga 32-193 mm. Sraigtinis tvirtinimas ir atraminio žiedo jungtis leidžia pakeisti alyvos sandariklį per kelias minutes, nenuimant stiebo. Tinka sandėlio, gamyklos ir uosto veiklai. Galimi OEM šakinių krautuvų prekių ženklams pritaikyta anga, eiga ir montavimo atstumas. MOQ 50 vienetų, 25-35 dienų masinis pristatymo laikas. Atsiųskite šakinio krautuvo modelį, gręžimo / eigos poreikį ir kiekį, kad pateiktumėte pasiūlymą.
Raydafon OEM · Šakinio krautuvo atsarginės dalys

Pasirinktinis šakinio krautuvo pakreipimo cilindras, skirtas 1,5–18 tonų šakiniams krautuvams – OEM gamintojo tiesioginis tiekimas

Šakinio krautuvo pakreipimo cilindras yra hidraulinis komponentas, valdantis stiebo ir šakių pakreipimą į priekį ir atgal. Raydafon gamina pasvirimo cilindrus 1,5–18 tonų šakiniams krautuvams, naudodamas didelio stiprumo plieną ir suderintą stūmoklio / strypo / sandariklio rinkinį. Esant apkrovai darbinis slėgis yra stabilus 7-14 MPa. Sraigtinis tvirtinimas ir atraminio žiedo jungtis leidžia pakeisti alyvos sandariklį per kelias minutes, nenuimant stiebo. Tinka sandėlio pakrovimui, gamykliniam kėlimui ir uosto apyvartai.

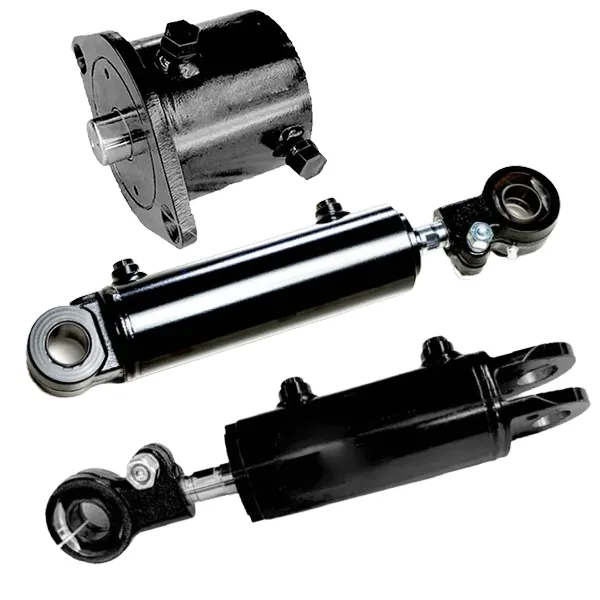

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 tonų
7-14 MPa Darbinis slėgis
Φ60-100 mm Skylės skersmuo
Φ25-40 mm Strypo skersmuo
32-193 mm Insultas
3,4-22 kg Vieneto svoris
Produkto anatomija

Pakreipimo cilindro viduje – 25 suderintos dalys

Cilindras nėra surinktas iš prekinės techninės įrangos. Stūmoklis, cilindro korpusas, stūmoklio kotas ir tarpiklių rinkinys yra suderinti kaip komplektas, panašiai kaip patyręs montuotojas rankomis apdirba suderintą porą. Štai kodėl cilindras ilgus metus veikia stabiliai esant aukštam slėgiui, neprarandant liaukos slėgio.

Skirtingų šakinių krautuvų tonažai naudoja skirtingą vidinį skersmenį ir eigą, todėl pasvirimo cilindro modelis turi atitikti sunkvežimį. Raydafon sandėliuoja ir gamina septynis standartinius modelius nuo QA20V500 iki A45M300 ir gali pagaminti individualų modelį pagal kliento brėžinį. Sunkvežimiams, kuriems reikia vertikalios kėlimo funkcijos, Raydafon taip pat gaminaŠakinio krautuvo kėlimo cilindras.

Forklift tilt cylinder parts anatomy

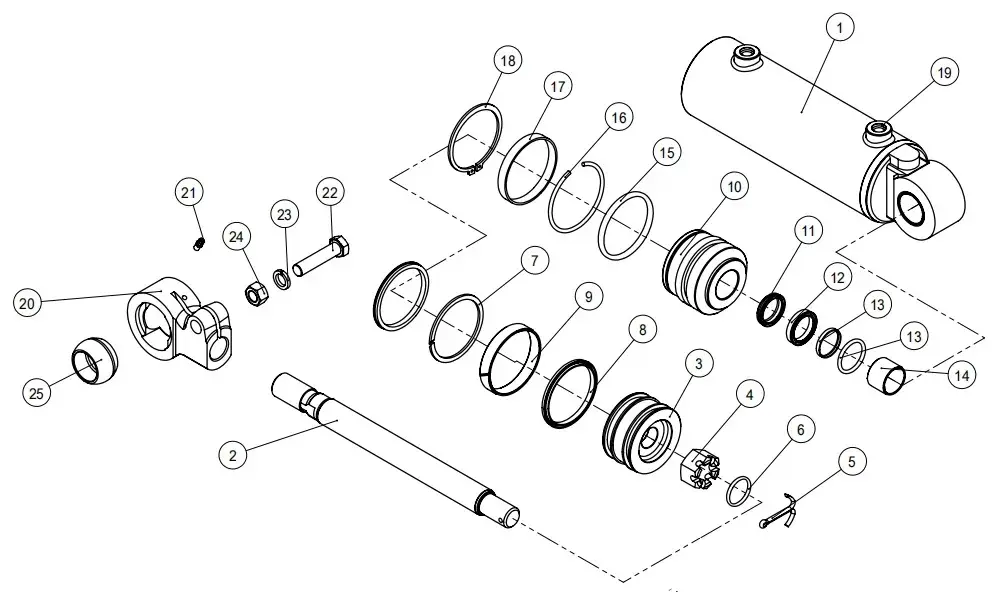

Sunumeruotų dalių diagrama – 25 suderinti komponentai

25 dalių komponentų sąrašas

Dalys sunumeruotos žemiau, kad atitiktų suskirstytą vaizdą. Skaičiai 1-25 atitinka aukščiau pateiktą diagramą.

01Cilindro korpuso komplektas
02Stūmoklio strypas
03Stūmoklis
04Šešiakampė veržlė
05Smeigtukai
06O formos žiedas
07Galinis žiedas
08Skylės sandariklis
09Nešiojamasis žiedas
10Vadovas Bushas
11Dulkių valytuvas
12U formos žiedas
13Strypo sandariklis
14Du Bušas
15O formos žiedas
16Apvali viela
17Raktų pakabukas
18Apkabos velenui
19Kištukas
20Clevis
21Tepalo antgalis
22Varžtas
23Spyruoklinės poveržlės
24Riešutas
25Sferinis guolis

Standartinio modelio matrica – septynių gręžinių/takų deriniai

Pasirinkite modelį, atitinkantį jūsų šakinio krautuvo talpą ir montavimo modelį, arba atsiųskite originalios įrangos gamintojų brėžinį, kad sukurtumėte užsakymą. Visi toliau išvardyti modeliai turi tą pačią suderintą stūmoklio / strypo / sandariklio architektūrą.

Brėžinio numeris Skylė ΦD Strypas Φd Insultas S Įdiegti. L Spaudimas Uostas Svoris
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Nerandate savo modelio? Atsiųskite OEM brėžinio numerį arba fizinį pavyzdį. Raydafon apgręžia inžinierius, pagamina pavyzdį ir nurodo partiją tame pačiame brėžinyje. Norėdami sužinoti apie platesnį šakinio krautuvo hidraulinių cilindrų asortimentą, žrŠakinio krautuvo hidraulinis cilindraskategorija.

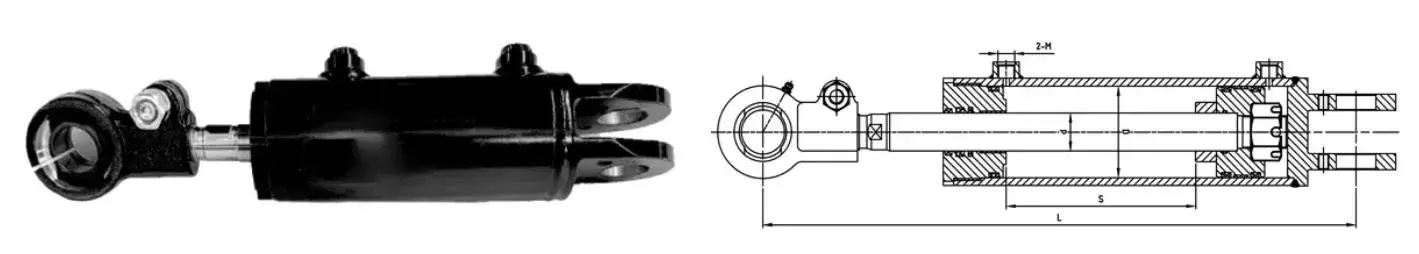

Forklift tilt cylinder dimension drawing 1
Modelis QA20V500-405000-000 · Φ60 × Φ30 × 32 taktų

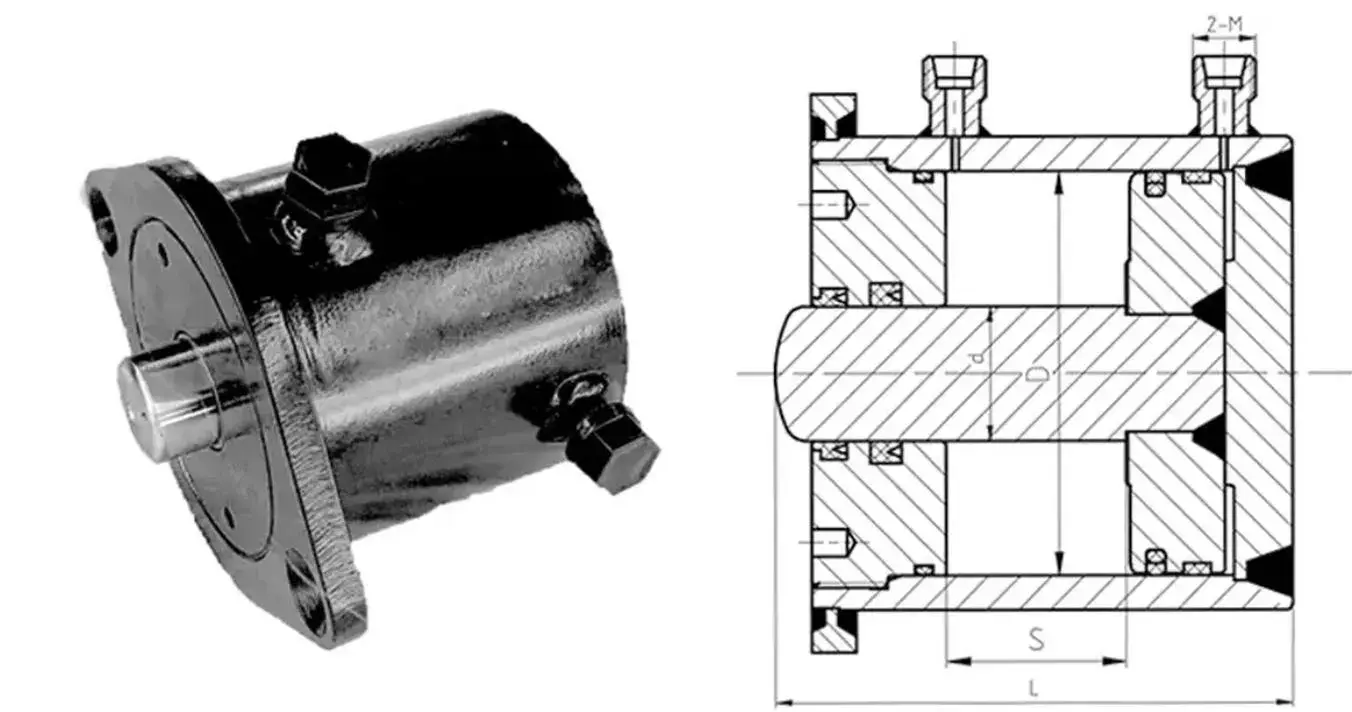

Forklift tilt cylinder dimension drawing 2
Modeliai S16N450 / RTE35M300 / A15N450

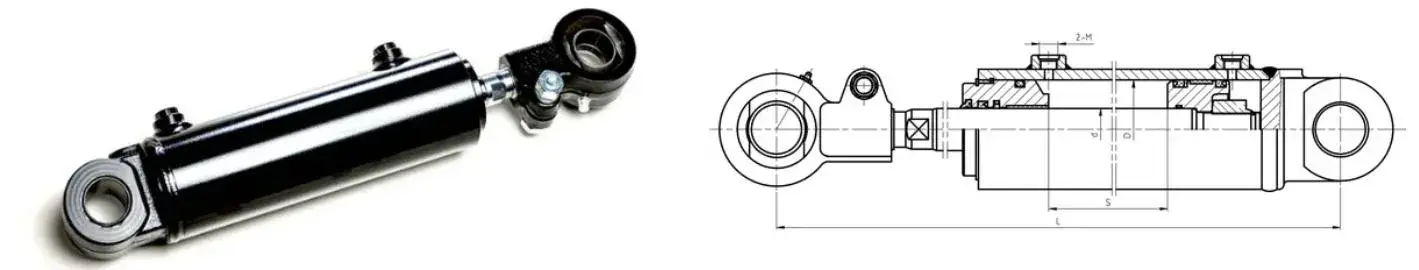

Forklift tilt cylinder dimension drawing 3
Modeliai A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Montavimo apžvalga – montavimo schema ir sąsajos matmenys
Darbo principas

Kaip pasvirimo cilindras judina stiebą

Pakreipimo cilindras stumia stūmoklį atgaline kryptimi, todėl stiebas pakrypsta pirmyn ir atgal. Hidraulinė alyva patenka per vieną iš dviejų cilindro pagrindo angų; stūmoklio strypas išsitiesia ir stumia stiebą į priekį arba atitraukia ir patraukia stiebą atgal. Skirtingai nuo kitų hidraulinių komponentų, šis cilindras sklandžiai veikia abiem kryptimis, nes angos ir strypo paviršiai yra suderinti su sandariklių rinkiniu.

Sunkiems ar netaisyklingiems kroviniams operatorius naudoja pakreipimo funkciją, kad išlygintų krovinį prieš pakeldamas. Tikslus kampo valdymas yra tai, kas neleidžia kroviniui pasislinkti ir išlaiko sunkvežimį stabilų. Raydafon išbando pasvirimo cilindrą esant 7–14 MPa darbiniam slėgiui, kad patvirtintų, jog atsakas išlieka sklandus esant pilnai apkrovai.

Raydafon Forklift pakreipimo cilindrų privalumai

01

Stabilus esant aukštam slėgiui

Suderintas stūmoklio, strypo ir sandariklio rinkinys palaiko stabilų slėgį 7-14 MPa. Jokių svyravimų esant didelei apkrovai ar ilgoms darbo pamainoms.

02

Dėvėjimui atsparus sandarinimo mišinys

Sandarikliai pagaminti iš dilimui atsparaus junginio, kurio alyvos nutekėjimas yra mažas ir susidėvėjimas. Patikimas dulkėtuose sandėliuose ar drėgnoje aplinkoje.

03

Greitos priežiūros dizainas

Sraigtinis tvirtinimas ir atraminio žiedo jungtis leidžia pakeisti alyvos sandariklį per kelias minutes. Nereikia nuimti viso stiebo nuo sunkvežimio.

04

Septyni standartiniai modeliai

Anga nuo Φ60 iki Φ100, strypas nuo Φ25 iki Φ40, eiga nuo 32 iki 193 mm. Apima daugumą 1,5–18 tonų sveriančių šakinių krautuvų be pasirinktinio įrankių užsakymo.

05

OEM palaikymas

Atsiųskite šakinio krautuvo prekės ženklą ir modelį arba brėžinio numerį. „Raydafon“ tame pačiame brėžinyje apgręžia, paima ir cituoja pasirinktinę partiją.

06

Tiesioginis tiekimas gamykloje

Pagaminta paties Raydafon gamykloje. Klientai bendrauja su gamintoju, o ne su prekiautoju. Greitas atsakymas po pardavimo ir stabili partijos kokybė.

Kur naudojami šakinio krautuvo pasvirimo cilindrai

  • A
    Sandėlio pakrovimas ir iškrovimas

    Konteinerių pakrovimas, padėklų surinkimas ir lentynų perkėlimas, kai operatorius turi išlyginti krovinį prieš pakeldamas. Tikslus kampo valdymas neleidžia kroviniui pasislinkti.

  • B
    Gamyklos kėlimo operacijos

    Sunkios arba nereguliarios pramoninės apkrovos, kai krautuvas turi pakreipti stiebą į priekį arba atgal, kad subalansuotų apkrovą kėlimo ciklo metu.

  • C
    Uosto ir logistikos apyvarta

    Nepertraukiamos sunkios apkrovos ciklo aplinka, kurioje pakreipimo cilindras dirba tūkstančius ciklų per pamainą. Suderinti sandarikliai ir mažas susidėvėjimas užtikrina, kad jis veikia be nuotėkio.

  • D
    Antrinės rinkos ir atsarginių dalių platinimas

    Šakinių krautuvų pardavėjai ir antrinės rinkos tiekėjai, kuriems reikia patikimo OEM atitikmens pasvirimo cilindro 1,5–18 tonų sunkvežimiams. Galimos tiek sandėliavimo atsargos, tiek gamyba pagal užsakymą.

Užsakymo specifikacijų lapas

Tonažo aprėptis
1,5-18 tonų šakiniai krautuvai
Darbinis slėgis
7–14 MPa (tam tikruose modeliuose išbandyta smailė iki 18,1 MPa)
Skylės skersmuo
nuo Φ60 iki Φ100 mm
Strypo skersmuo
nuo Φ25 iki Φ40 mm
Insultas
nuo 32 iki 193 mm
Montavimo atstumas
nuo 109 iki 565 mm
Vieneto svoris
nuo 3,4 iki 22 kg
Prievadas / sąsaja
2-M14 × 1,5 / 2-M16 × 1,5 / 2-G1/4
Surinkimas
Sraigtinis tvirtinimas + atraminio žiedo jungtis greitam sandariklio pakeitimui
Sandarinimo rinkinys
Dulkių valytuvas, U formos žiedas, strypo sandariklis, skylės sandariklis, galinis žiedas, sandarinimo žiedas, nusidėvėjimo žiedas, du įvorė
Tinkinimas
Pasirinktinė kiaurymė, strypas, eiga, montavimo atstumas, prievado tipas; OEM pakuotė ir privati ​​etiketė
MOQ
50 vienetų vienam modeliui
Masinis pristatymo laikas
25-35 dienos po deponavimo ir parengimo patvirtinimo
Citatos pagrindas
Šakinio krautuvo modelis ir tonažas, gręžimo / eigos reikalavimas, uosto dydis, kiekis, paskirties uostas

Kaip jūsų užsakymas vyksta per Raydafon

  1. 01

    Trumpa paraiška

    Atsiųskite šakinio krautuvo markę ir modelį, talpą, reikalingą kiaurymę / strypą / eigą, uosto dydį, kiekį ir paskirties uostą.

  2. 02

    Modelio pasirinkimas

    „Raydafon“ patvirtina, ar standartinis modelis (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) tinka, ar reikalingas individualus modelis.

  3. 03

    Pavyzdžio ir brėžinio patvirtinimas

    Individualizuotoms konstrukcijoms „Raydafon“ suprojektuoja OEM dalį, pagamina pavyzdį ir su pirkėju patvirtina kiaurymę, eigą, montavimo atstumą ir prievado matmenis.

  4. 04

    Cilindro korpuso ir strypo apdirbimas

    Didelio stiprumo plieninis cilindro korpusas yra patobulintas iki tolerancijos. Stūmoklio kotas yra šlifuotas ir padengtas kietu chromu, kad būtų atsparus dilimui.

  5. 05

    Surinkimas ir slėgio bandymas

    Surenkamas stūmoklis, sandarikliai, kreipiamoji įvorė ir veržlė. Cilindras yra patikrintas dėl slėgio nuotėkio ir sklandaus eigos esant vardiniam slėgiui.

  6. 06

    Pakavimas ir siuntimas

    Cilindrai supakuoti į medinius dėklus su antikorozine alyva ir apsauginiais galiniais dangteliais. Siunčiama jūra, oru arba greituoju transportu su pakavimo sąrašu, sąskaita faktūra ir patikrinimo ataskaita.

Dokumentacija ir kokybės palaikymas

  • ✓
    Medžiagos sertifikatas

    Cilindro korpuso ir strypo medžiagos sertifikatas, plombos junginio duomenų lapas pateikiamas su kiekviena siunta.

  • ✓
    Slėgio bandymo ataskaita

    Kiekvienas balionas prieš pakavimą buvo patikrintas vardiniu slėgiu. Registruojamas nuotėkis, eigos sklandumas ir prievado tvirtinimas.

  • ✓
    Matmenų patikrinimo įrašas

    Anga, strypas, eiga, montavimo atstumas ir angos matmenys, įrašyti pagal užsakytą specifikaciją arba kliento brėžinį.

  • ✓
    Eksporto pakuotė

    Medinis dėklas su antikorozine alyva ir apsauginiais galiniais dangteliais. Didelės balionų partijos supakuotos ant padėklų ir surištos kroviniams jūra.

Dažnai užduodami klausimai

Kas yra šakinio krautuvo pasvirimo cilindras?

Šakinio krautuvo pasvirimo cilindras yra hidraulinis cilindras, valdantis stiebo ir šakių pakrypimą į priekį ir atgal. Tai vienas iš pagrindinių šakinio krautuvo hidraulinės sistemos komponentų, kartu su kėlimo cilindru ir vairo cilindru. Kai operatorius pajudina pakreipimo svirtį, cilindras išsikiša arba įsitraukia, o tai sukasi stiebą apie apatinį ašį ir pakeičia šakės kampą.

Kokį tonažo diapazoną apima „Raydafon“?

Raydafon gamina šakinių krautuvų pasvirimo cilindrus, skirtus 1,5–18 tonų sveriantiems krautuvams. Standartiniai modeliai apima angos skersmenį nuo Φ60 mm iki Φ100 mm, strypų skersmenį nuo Φ25 mm iki Φ40 mm ir eigą nuo 32 mm iki 193 mm. OEM šakinių krautuvų prekės ženklams gali būti pritaikyta kiaurymė ir eiga.

Kokį darbinį slėgį gali atlaikyti cilindras?

Standartiniame modelių diapazone cilindro darbinis slėgis yra 7–14 MPa, o konkrečių modelių, tokių kaip S16N450-600000-001Z ir ​​RTE35M300-600000-500, didžiausias slėgis išbandytas esant 18,1 MPa.

Kokios medžiagos ir sandarikliai naudojami?

Cilindro korpusas ir stūmoklio strypas pagaminti iš didelio stiprumo plieno. Tarpiklių rinkinį sudaro dulkių valytuvas, U formos žiedas, strypo sandariklis, skylės sandariklis, galinis žiedas, sandarinimo žiedas, nusidėvėjimo žiedas ir įvorė. Tarpikliuose naudojamas dilimui atsparus mišinys, kuris užtikrina mažą alyvos nuotėkį ir mažą susidėvėjimą dulkėtame sandėlyje arba drėgnoje aplinkoje.

Kiek sudėtinga priežiūra?

Cilindras tvirtinamas varžtais ir tvirtinamas žiedu. Techninės priežiūros darbuotojai gali pakeisti alyvos sandariklį arba pašalinti cilindro gedimus, atsukdami varžtus ir nuimdami laikantįjį žiedą. Tai galima padaryti per kelias minutes nenuimant viso stiebo nuo krautuvo.

Ar „Raydafon“ gali gaminti OEM cilindrus konkrečiam šakinio krautuvo prekės ženklui?

Taip. Raydafon palaiko OEM gamybą pagal kliento brėžinį arba esamą pavyzdį. Nusiųskite šakinio krautuvo markę ir modelį, angos skersmenį, strypo skersmenį, eigą, montavimo atstumą, prievado dydį ir kiekį, o Raydafon pateiks pasirinktinį pakreipimo cilindrą.

Kas yra MOQ ir pristatymo laikas?

MOQ yra 50 vienetų vienam modeliui. Masinis pristatymo laikas yra 25–35 dienos po deponavimo ir brėžinio patvirtinimo, atsižvelgiant į modelio sudėtingumą ir užsakymo kiekį.

Kaip paprašyti citatos?

Atsiųskite savo šakinio krautuvo modelį ir talpą, reikalingą angos skersmenį, strypo skersmenį, eigą, montavimo atstumą, prievado dydį, kiekį ir paskirties uostą. „Raydafon“ atsakys pateiks FOB „Ningbo“ pasiūlymą, pristatymo laiką ir pakavimo informaciją.

Pasiruošę įsigyti pasirinktinius šakinio krautuvo pasvirimo cilindrus?

Atsiųskite savo šakinio krautuvo modelį ir talpą, gręžimo / eigos poreikį, prievado dydį ir užsakymo kiekį. „Raydafon“ patvirtins modelį arba suprojektuos užsakymą, tada pasiūlys FOB „Ningbo“ pasiūlymą su pristatymo laiku ir pakavimo informacija.

Prašyti citatos dabar
Siųsti užklausą
