Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon žemės ūkio pavaros sistemos

Žemės ūkio greičių dėžės, skirtos rotorinėms kultivavimo mašinoms, žoliapjovėms, sėjamoms ir pašarų maišytuvams, gamintojas

Raydafon gamina žemės ūkio greičių dėžes tiems padargams, kurie iš tikrųjų atlieka darbą: rotacinėms kultivavimo staklėms, vejapjovėms, vejapjovėms, trąšų barstytuvams, sėjamoms, TMR pašarų maišyklėms ir presams. Kiekvienas agregatas gaminamas mūsų pačių gamykloje, pradedant korpuso liejimu ir krumpliaračių pjovimu, baigiant terminiu apdorojimu, surinkimu ir paleidimo bandymu pagal ISO 9001 kokybės sistemą.

Pirkėjai pas mus atvyksta su traktoriaus GTV įvertinimu, padargo brėžiniu, sugedusios pavarų dėžės pavyzdžiu ar tiesiog darbine būkle. Patvirtiname santykį, sukimo momento klasę, įvesties / išvesties sąsają ir korpuso orientaciją, tada gaminame pagal tą specifikaciją.

100–2000 N·mIšėjimo sukimo momento diapazonas
540/1000 aps./minStandartinis PTO įėjimas
96%+Perdavimo efektyvumas
15 dienųPavyzdžio pristatymo laikas
Produkto apžvalga

Ką Raydafon gamina

Raydafon daugiausia dėmesio skiria žemės ūkio pavarų perdavimo sistemoms. Dabartinis asortimentas apima vejapjovių pavarų dėžes, vejapjovių pavarų dėžes (šone montuojamas žolės smulkintuvo pavarų dėžes), rotacines vairalazdės pavarų dėžes, vejapjovių reduktorius ir specialias trąšų ir sėjos mašinų pavarų dėžes. Kiekviena korpuso forma, pavarų rinkinys ir išėjimo flanšas yra suprojektuoti atsižvelgiant į konkrečias padargo darbo sąlygas, o ne nukopijuoti iš bendro katalogo.

  • Kompaktiškas korpusas, stabili transmisija— aukštos kokybės legiruotojo plieno sraigtinės arba cilindrinės pavaros, mažas važiavimo triukšmas, minimali vibracija, ilgesnis mechaninis tarnavimo laikas.
  • Didelis sukimo momentas atšiaurioms sąlygoms— didelio modulio konstrukcija su sukietėjusiais dantų paviršiais, tinkama didelėms apkrovoms, slidžiam, dulkėtam gruntui: tanki žolė, miško pakraščiai, šlaitai ir žvyras.
  • Kelios montavimo sąsajos— standartinis GTV įėjimas (1-3/8" Z6 / Z21) su įvairiomis išėjimo flanšo formomis, kad tiktų skirtingiems padargų modeliams.
  • Mažos priežiūros dizainas— optimizuotas vidinis tepimas su alyvos lygio langeliu ir alsuokliu, sumažinantis kasdienės priežiūros dažnumą.
  • Visiškas pritaikymo palaikymas— OEM ir ODM paslaugos santykio, montavimo krypties, įvesties/išvesties formos ir korpuso struktūros atžvilgiu. Mėginiai pristatomi per 15 dienų.

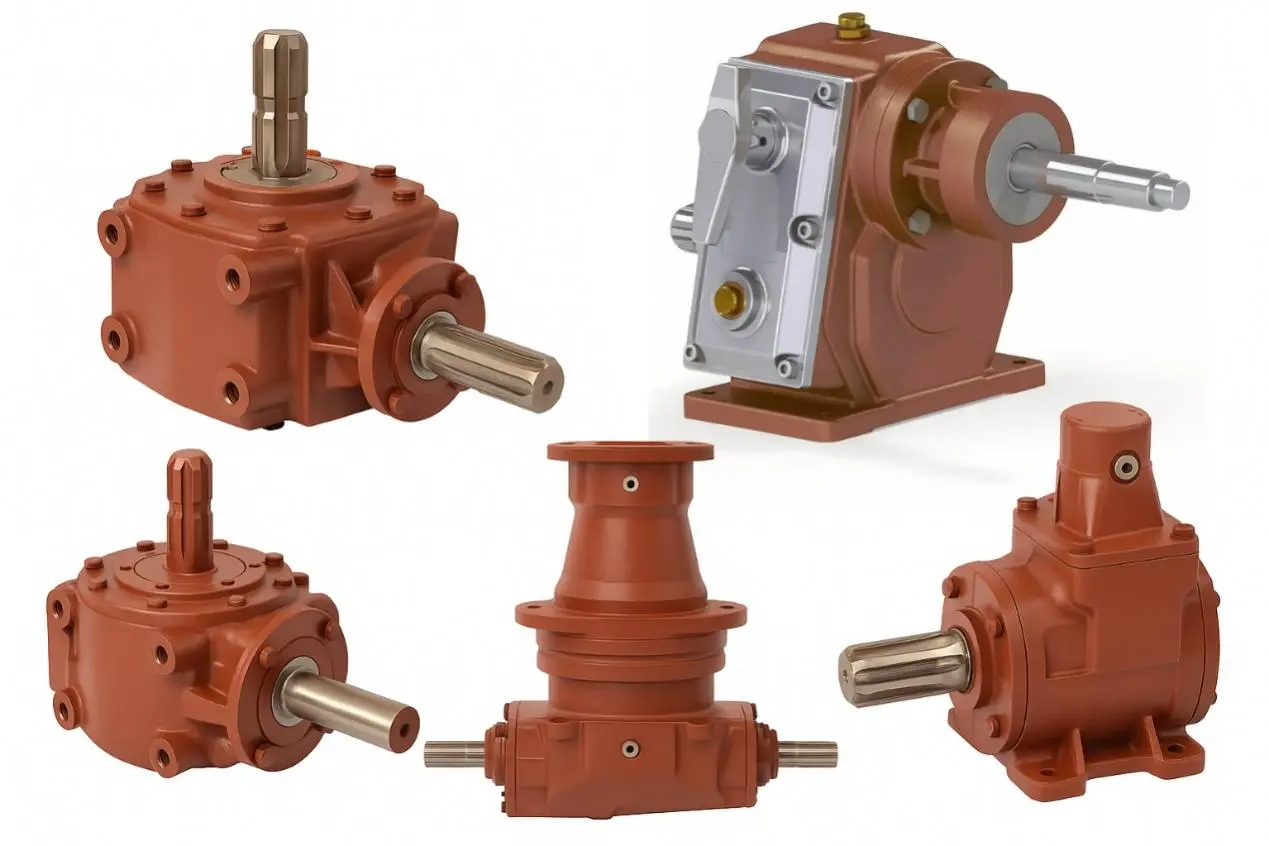

Agricultural gearbox manufactured by Raydafon
Raydafon žemės ūkio pavarų dėžių asortimentas – korpusai išlieti ir apdirbti vietoje, pavarų komplektai gaminami ir termiškai apdorojami vietoje.

Raydafon gaminiai plačiai naudojami mažuose ir vidutiniuose traktoriuose, montuojamuose žemės ūkio padargus, ypač aukštos specifikacijos žemės ūkio technikoje, skirtoje Europos ir Amerikos rinkoms. Įrenginiai eksploatuojami Vokietijoje, Italijoje, JAV ir Brazilijoje su vietiniais prekių ženklais ir dideliais originalios įrangos gamintojais. Tiekiame pavienius vienetus, tiek masinės gamybos, tiek pagal ilgalaikes tiekimo sutartis.

Be žemės ūkio pavarų dėžių, Raydafon gamina tikslios transmisijos dalis, įskaitantplastikiniai krumpliaračiai, kūginės pavarosirsraigtinės pavarospramoninei automatikai, maisto mašinoms ir medicinos įrangai, todėl iš vieno tiekėjo gali būti tiekiami keli pagalbiniai komponentai.

Pasirinkimo vadovas

Kaip išsirinkti darbui tinkančią žemės ūkio pavarų dėžę

Kaina ir išvaizda yra neteisingi atskaitos taškai. Ar pavarų dėžė tarnaus sezoną ar dešimtmetį, priklauso nuo to, kaip ji derės su padargu, traktoriumi ir žeme, ant kurios dirba. Toliau pateikiami keturi kriterijai apima klausimus, kuriuos mūsų inžinieriai užduoda beveik kiekvienoje užklausoje.

  1. Pirmiausia patvirtinkite programos tipą Įrenginio kategorija valdo visą dizainą. Vejapjovės pavarų dėžėms reikia didelio greičio ir atsparumo smūgiams. Vairalazdė ir rotacinė vairalazdė greičių dėžės pabrėžia sukimo momentą ir konstrukcijos tvirtumą. Sėjamosiose ir purkštuvuose naudojamos lengvesnės konstrukcijos, kurios reikalauja didesnių perdavimo efektyvumo ir priežiūros patogumo.
  2. Suderinkite montavimo ir pavaros parametrus Įėjimo greitis ir galios santykis turi atitikti traktoriaus GTV. Įėjimo ir išėjimo velenų skersmuo ir jungties tipas turi būti suderinami su esama kardaninio veleno sąsaja. Montavimo angų atstumas ir montavimo kryptis turi būti tokie, kad būtų galima švariai priglusti prie padargo rėmo. Turi būti patvirtinta sukimosi kryptis, kad padargas nevažiuotų atgal.
  3. Patikrinkite medžiagą ir apdorojimą Kokybiškose žemės ūkio pavarų dėžėse naudojami kaliojo ketaus korpusai su vidinėmis krumpliaračiais iš legiruotojo plieno, pavyzdžiui, 20CrMnTi, karbonizuoti ir atšaldyti, kad būtų atsparūs dilimui. Dirbant dulkėtomis ar purvinomis sąlygomis sandarinimo konstrukcija turi būti specialiai sustiprinta, kad tepalinė alyva neištekėtų ir į vidų nepatektų smėlis.
  4. Patikrinkite sukimo momento keliamąją galią Patvirtinkite maksimalų pavarų dėžės sukimo momentą, palyginti su faktine padargo apkrova, ypač atliekant didelės apkrovos darbus, pavyzdžiui, giliai įdirbant ir pjaunant sunkią žolę. Reikėtų rinktis sunkiasvores pavarų dėžes, o ne lengvesnes pavarų dėžes, kurios įkais ir anksti suges.
  5. Apsvarstykite tinkamumą naudoti Žemės ūkio technika nuolat dirba lauke. Pavarų dėžę su alyvos lygio stebėjimo langeliu ir švariai prieinama alyvos išleidimo anga yra daug lengviau prižiūrėti, o dalių prieinamumas yra svarbus tiek pat, kiek ir pradinė specifikacija.

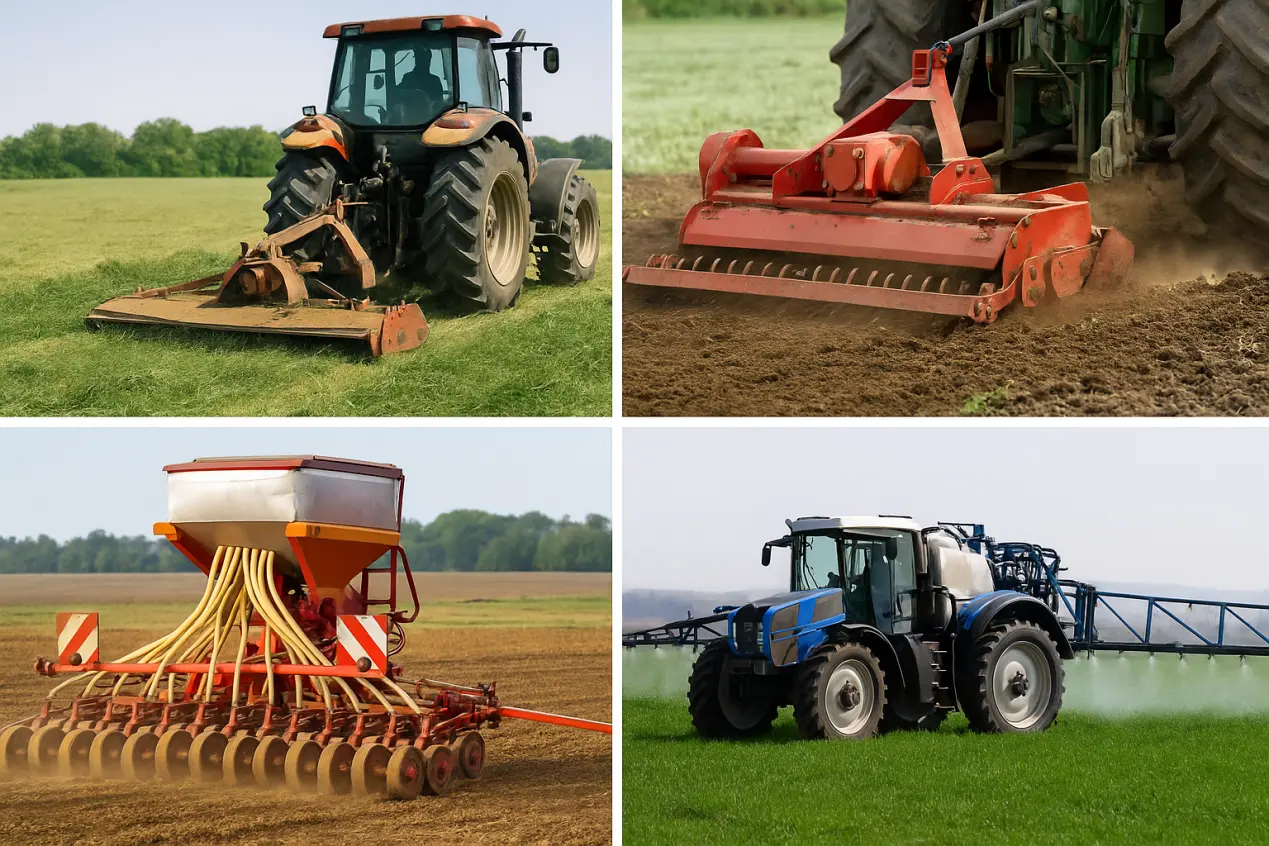

Agricultural gearbox selection and matching
Suderinus santykį, GTV sąsają ir montavimo išdėstymą prieš gamybą išvengiama dažniausiai pasitaikančių montavimo problemų lauke.
Veiklos duomenys

Maksimalus Raydafon žemės ūkio pavarų dėžių sukimo momento ir greičio diapazonas

Atlaikomoji galia yra vienintelis veiksnys, lemiantis, ar padargas atlaikys ilgą didelės apkrovos darbų sezoną. Raydafon sukūrė pavarų dėžių seriją nuo lengvų iki sunkiųjų, apimančių visą ant traktoriaus montuojamų padargų asortimentą. Kiekvienas įrenginys prieš išvežant iš gamyklos yra išbandomas apkrova.

Išėjimo sukimo momento aprėptis

Šviesos serija 100–300 N·m Purkštuvai, sėjamosios ir lengvi padargai, kur svarbiausias svoris ir efektyvumas.
Vidutinė serija 500–900 N·m Vejapjovės ir sukamieji kultivatoriai nuolat dirba mišriomis sąlygomis.
Sunkiosios apkrovos serija Iki 1500 N·m Presai, trąšų maišytuvai ir trupintuvai dirba nuolatiniais didelės apkrovos ciklais.
Specialiai pritaikyta 2000+ N·m maksimumas Ekstremalios darbo sąlygos ir sudėtinga aplinka, kuriai reikalingas didžiausias sukimo momentas.
Standartinis PTO įėjimas 540/1000 aps./min Suderinamas su pagrindinėmis traktorių GTV išvesties sąsajomis visame pasaulyje.
Didelės spartos pritaikytas Iki 2000 aps./min Didelio efektyvumo traktoriams ir jėgainėms, kurioms reikalingas didesnis įėjimo greitis.

Greitis ir efektyvumas

Išėjimo greitis priklauso nuo pasirinkto mažinimo laipsnio, o išėjimo diapazonas, priklausomai nuo modelio, apima nuo kelių dešimčių iki kelių šimtų aps./min. Krumpliaračiai šlifuojami iki didelio tikslumo su optimizuota dantų forma, kad būtų užtikrintas sklandus sukibimas dideliu greičiu, transmisijos efektyvumas viršija 96%, o veikimo triukšmas kontroliuojamas žemiau 72 dB.

96%+ efektyvumas <72 dB Triukšmas 540 aps./min GTV 1000 aps./min GTV 2000 aps./min. didelis greitis Išbandyta apkrova
Raydafon agricultural gearbox torque and speed range
Kiekviena pavarų dėžė yra pakraunama ir patikrinama prieš išsiunčiant, siekiant patvirtinti, kad apkrova atitinka kliento specifikacijas.
Tinkamumas aptarnauti

Ar žemės ūkio mašinų pavarų dėžę lengva išardyti ir taisyti?

Kasdien naudojant pavarų dėžę ilgainiui susidėvi, bėga alyva arba atsiranda neįprastas pavaros triukšmas. Tuo metu svarbu, kaip greitai įrenginį galima atidaryti, patikrinti ir vėl pradėti naudoti. „Raydafon“ pavarų dėžės sukurtos atsižvelgiant į praktinę realybę – kompaktiškos, tačiau nesudėtingos išmontuoti ir perstatyti.

  • Modulinis dizainas— įėjimo velenas, išėjimo velenas, pavarų komplektas ir korpusas surenkami iš standartizuotų dalių. Daugumai išmontavimo ir surinkimo darbų pakanka įprastų įrankių.
  • Paprastas korpusas ir aiškus varžtų išdėstymas— korpusas yra simetriška perskelta ketaus konstrukcija su netrukdomais, gerai išdėstytais varžtais. Iš eilės atlaisvinkite juos, kad atidarytumėte dangtį ir patikrintumėte vidines dalis.
  • Didelis dalių bendrumas— krumpliaračiai, alyvos sandarikliai ir guoliai yra standartinio dydžio ir labai keičiami. Atsarginės dalys užsakomos pagal dalies numerį be individualios gamybos.
  • Pateikta dokumentacija— kiekviena greičių dėžė pristatoma su išskleista schema ir išmontavimo instrukcijomis, nurodančiomis dalių numerius, surinkimo seką ir atsargumo priemones, skirtas remontui arba nuotoliniam mūsų techninės komandos palaikymui.
  • Rekomenduojamas tikrinimo intervalas— patikrinkite alyvos sandariklio susidėvėjimą kas 500 darbo valandų ir patikrinkite, ar pavaros tinklelio paviršius nėra neįprastai nusidėvėjęs arba nesusidėvėjęs. Laiku atliktas gydymas žymiai prailgina tarnavimo laiką.

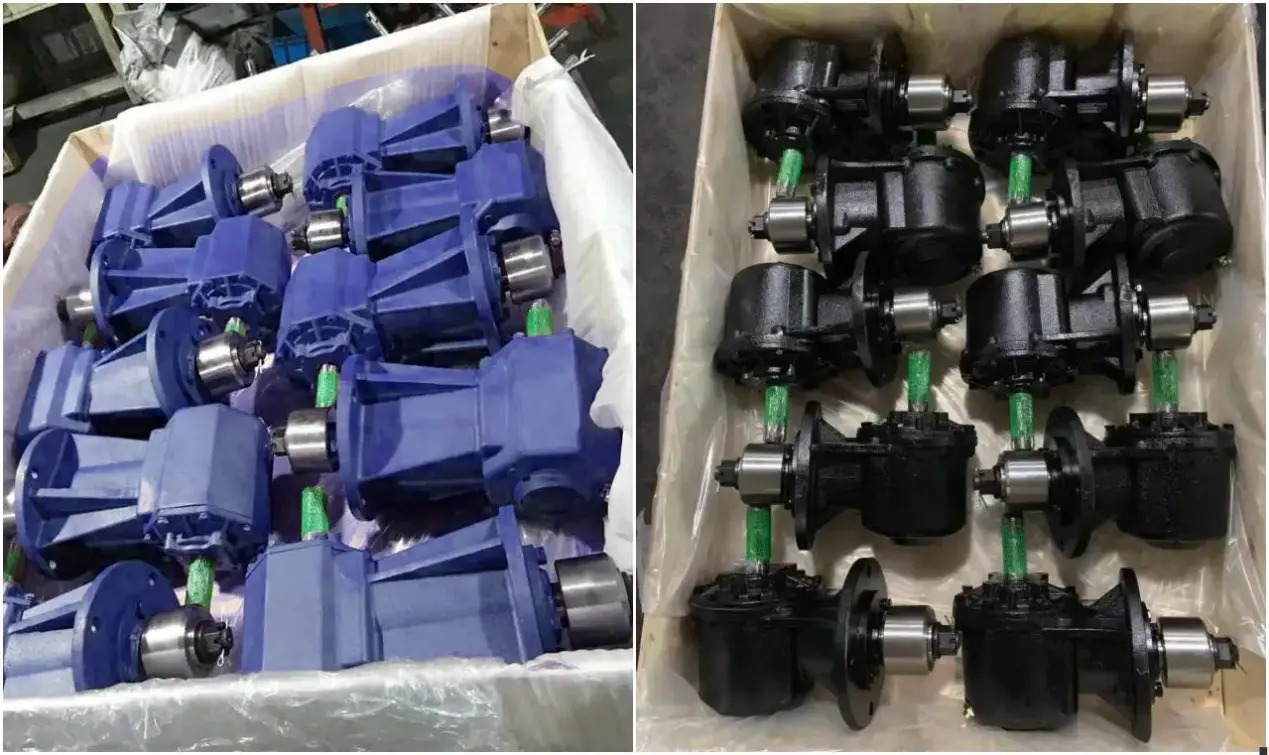

Agricultural gearbox disassembly and maintenance
Modulinė konstrukcija su standartizuotomis vidinėmis dalimis leidžia lengvai atlikti techninę priežiūrą, o dalių keitimo išlaidas galima nuspėti.

Ką rekomenduojame automobilių parko operatoriams

Sandėlyje laikykite po vieną atsarginį alyvos sandariklį ir guolių komplektą kiekvienam pavarų dėžės modeliui. 500 valandų patikrinimo cikle tai paverčia gedimą sezono viduryje į remontą tą pačią dieną, o tai paprastai yra skirtumas tarp derliaus nuėmimo lango išlaikymo ir jo praradimo.

Pirkėjo klausimai

Žemės ūkio pavarų dėžės DUK

Kokią informaciją man reikia siųsti norint gauti greičių dėžės pasiūlymą?

Nusiųskite padargo tipą, traktoriaus galios veleno greitį, reikiamą išėjimo greitį arba santykį, didžiausią darbinį sukimo momentą, įėjimo ir išėjimo velenų matmenis, montavimo angų atstumą ir montavimo kryptį. Brėžinys, nuotraukos pavyzdys arba dalies numeris žymiai pagreitina patvirtinimą.

Ar galite sukurti pavarų dėžę, kuri pakeistų tam tikrą prekės ženklą?

Taip. Reguliariai gaminame pagal nusistovėjusius modelius pritaikytas atsargines pavarų dėžes, įskaitant pašarų maišytuvų pavarų dėžes, suderinamas su Comer ir panašiais asortimentais. Atsiųskite originalų dalies numerį arba matmenų brėžinį ir mes patvirtinsime atitikimą prieš gaminant.

Koks yra pritaikytos pavarų dėžės pavyzdinis pristatymo laikas?

Individualizuoti pavyzdžiai paprastai pristatomi per maždaug 15 dienų, atsižvelgiant į korpuso sudėtingumą ir pavarų pjovimo reikalavimus. Kiekio gamybos laikas patvirtinamas kartu su citata.

Kaip tvarkote tepimo ir priežiūros reikalavimus?

Kiekviena pavarų dėžė tiekiama su alyvos lygio langeliu ir alsuokliu. Rekomenduojame tikrinti alyvos sandariklio būklę kas 500 darbo valandų ir patikrinti, ar pavaros tinklelio paviršius nesusidėvėjęs. Išsamios priežiūros instrukcijos pateikiamos su kiekvienu įrenginiu.

Ar kartu su pavarų dėže tiekiate kitus pavaros komponentus?

Taip. Raydafon taip pat gaminaKardaniniai velenai, planetinės pavarų dėžės, sliekinės pavarų dėžės, tiksliosios pavaros irhidrauliniai cilindrai, todėl visą padargo pavarą galima įsigyti iš vieno tiekėjo.

Ar galite tiekti gamybos apimtis ir ilgalaikius susitarimus?

Taip. Mes palaikome vieno vieneto pirkimą, taip pat didelės apimties pritaikymą ir ilgalaikes tiekimo sutartis. Susisiekite su mumis ir nurodykite savo metinius kiekius ir reikalingas specifikacijas, kad aptartumėte sąlygas.

Gaukite žemės ūkio pavarų dėžės pasiūlymą

Atsiųskite mums savo padargo tipą, GTV greitį, santykį, reikalavimą sukimo momentui ir montavimo informaciją. Raydafon patvirtins specifikaciją, rekomenduos atitinkamą seriją ir grąžins pasiūlymą su pristatymo laiku. Pageidaujant galima gauti pasirinkimo vadovus ir techninių parametrų lenteles.

View as

Trąšų sėjamosios pavarų dėžė EP190-R3, skirta trąšų platintojui

Trąšų sėjamosios pavarų dėžė EP190-R3, skirta trąšų platintojui

Kaip Kinijos gamintojas ir tiekėjas, šią pavarų dėžę pagaminome savo gamykloje. Jis specialiai pritaikytas EP190-R3 modeliui. Greičio santykis 5,8:1 yra tinkamas. Sutirštinta ketaus dėžė nebijo 300 kg trąšų. Trąšų sėjamosios pavarų dėžė EP190-R3, skirta Fertilizer Broadcaster, yra „užkalta“ aukšto dažnio gesinimo būdu, o danties paviršius yra pakankamai kietas, kad atlaikytų HRC55 nusidėvėjimo testą. Dalelių trintis ir nelygumai lauke barstant trąšas neturės įtakos mūsų produktų veikimui. Kaina prieinama tiesiai iš gamyklos!
Trąšų sėjamosios pavarų dėžė EP35, skirta trąšų platintojui

Trąšų sėjamosios pavarų dėžė EP35, skirta trąšų platintojui

Kaip profesionalus gamintojas ir tiekėjas Kinijoje, „Raydafon“ gamykla išradingai sukūrė trąšų barstytuvui skirtą trąšų sėjamosios pavarų dėžę EP35, kuri yra pritaikyta trąšų barstytuvams! Produktas tinka įprastiems trąšų barstytuvų modeliams, o greičio santykis tiksliai suderintas su EP35 serija. Dėžutė pagaminta iš didelio stiprumo slėginio aliuminio lydinio, kuris yra lengvas, bet turi didelį atsparumą smūgiams ir gali atlaikyti 8 valandas nepertraukiamo didelio intensyvumo veikimo. Pavaros yra nitriduotos, jų paviršiaus kietumas yra HV700, o atsparumas dilimui padidėja 50%. Nuo MTEP ir gamybos iki kokybės tikrinimo ir siuntimo, mes kontroliuojame visą procesą ir siūlome efektyvius bei patvarius trąšų barstytuvų perdavimo sprendimus už labai konkurencingą kainą!
Pašarų maišytuvo pavarų dėžė, skirta TMR maišytuvui EP-RMG

Pašarų maišytuvo pavarų dėžė, skirta TMR maišytuvui EP-RMG

Kaip galingas gamintojas ir tiekėjas Kinijoje, Raydafon pašarų maišytuvo pavarų dėžė, skirta TMR maišytuvui EP RMG, pagaminta savo gamykloje, yra specialiai sukurta tiksliam šėrimui! Produktas tinka EP RMG serijos TMR maišytuvams, kurių greičio santykis svyruoja nuo 3:1 iki 12:1. Dėžutės korpusas pagamintas iš sutirštinto ketaus ir gali atlaikyti 10 tonų pašarų maišymo apkrovą. Krumpliaračiai yra karbonizuoti ir gesinami, o danties paviršiaus kietumas siekia HRC58, o atsparumas dilimui pagerinamas 40%. Jo viduje yra importuoti guoliai, kurie palaiko 24 valandų nepertraukiamą veikimą be trukdžių. Nuo tyrimų ir plėtros iki surinkimo mes griežtai kontroliuojame kokybę viso proceso metu ir siūlome efektyvius bei stabilius perdavimo sprendimus rančoms už labai konkurencingą kainą!
Komeratoriaus pakaitinio tiekimo maišytuvo pavarų dėžė

Komeratoriaus pakaitinio tiekimo maišytuvo pavarų dėžė

Raydafon pagamintas C3A pašarų maišytuvo pavarų dėžės, naudojamos maišymo vagonams ir TMR tiektuvams, pakaitalas. Skirtas 540 aps./min. įvesties greičiui ir iki 92 kW įvesties galiai su 1–3/4 colio Z20 įvesties ir išvesties jungtimis pagal standartinį C3A tvirtinimo modelį. Korpusas yra ketaus; krumpliaračiai yra karbonizuoti ir gesinami iki HRC55 arba aukštesnio atsparumo dilimui ir smūgiams, o importuoti greitaeigiai guoliai turi maišymo apkrovą nuolat dirbant kasdien. Šiam modeliui galimi santykiai 1:1 ir 1,8:1. Suderinamas su Aksa, DAF Agro, Falke Maschinenbau, Euromilk ir Metal-Fach maišymo vagonais. Comer ir C3A yra Comer Industries prekių ženklai; Raydafon yra nepriklausomas gamintojas ir nėra su jais susijęs. Atsiųskite savo santykį ir senos vardinės lentelės nuotrauką, kad per 24 valandas gautumėte montavimo patvirtinimą ir pasiūlymą.
Kaip patikimas Žemės ūkio pavarų dėžė gamintojas ir tiekėjas Kinijoje, mūsų produktai išlaikė CE sertifikatą. Jei norite įsigyti kokybiškų gaminių, susisiekite su mumis.
