Komeratoriaus pakaitinio tiekimo maišytuvo pavarų dėžė

Komeratoriaus pakaitinio tiekimo maišytuvo pavarų dėžė

Raydafon pagamintas C3A pašarų maišytuvo pavarų dėžės, naudojamos maišymo vagonams ir TMR tiektuvams, pakaitalas. Skirtas 540 aps./min. įvesties greičiui ir iki 92 kW įvesties galiai su 1–3/4 colio Z20 įvesties ir išvesties jungtimis pagal standartinį C3A tvirtinimo modelį. Korpusas yra ketaus; krumpliaračiai yra karbonizuoti ir gesinami iki HRC55 arba aukštesnio atsparumo dilimui ir smūgiams, o importuoti greitaeigiai guoliai turi maišymo apkrovą nuolat dirbant kasdien. Šiam modeliui galimi santykiai 1:1 ir 1,8:1. Suderinamas su Aksa, DAF Agro, Falke Maschinenbau, Euromilk ir Metal-Fach maišymo vagonais. Comer ir C3A yra Comer Industries prekių ženklai; Raydafon yra nepriklausomas gamintojas ir nėra su jais susijęs. Atsiųskite savo santykį ir senos vardinės lentelės nuotrauką, kad per 24 valandas gautumėte montavimo patvirtinimą ir pasiūlymą.

Komeratoriaus pakaitinio tiekimo maišytuvo pavarų dėžė – C3A tvirtinimo modelis

Nepriklausomas antrinės rinkos pakaitalas C3A pašarų maišytuvo pavarų dėžei, naudojamai maišymo vagonuose. Ketaus korpusas, karbiuruotas ir gesintas HRC55 arba aukštesnės kartos pavara, 1–3/4 colio Z20 įvestis ir išėjimas, 540 aps./min. vardinė įvestis ir iki 92 kW įvesties galia – tinkamas atsakymas, kai originalus blokas susidėvėjęs arba jo nėra sandėlyje.

540VALDYMAS ĮVESTIS aps./min
92 kWDIDŽIAUSIA ĮVESTIES GALIA
Z201-3/4" SPLINE, ABU GALAI
HRC55+DANTŲ PAVIRŠIAUS KIETUMAS

Prekės ženklo pranešimas:Raydafon yra nepriklausomas pavarų dėžių gamintojas. „Comer“ ir „C3A“ yra „Comer Industries S.p.A“ prekių ženklai. Šiame puslapyje aprašomas „Raydafon“ pagamintas pakaitinis blokas, kurio matmenys ir funkcijos gali būti keičiami su C3A tvirtinimo modeliu. Raydafon nėra susijęs su Comer Industries, nėra jo įgaliotas ar originalios įrangos tiekėjas. Prieš užsakydami visada patvirtinkite montavimo brėžinį.

Komeratoriaus pakaitinio tiekimo maišytuvo pavarų dėžė – suderinamas C3A pakaitinis blokas

Kai sugenda maišytuvo pavarų dėžė, praktinis klausimas niekada nėra „kurios markės yra ant liejinio“, o „ar ji užsisuks, paims krovinį ir atvyks čia šį sezoną“. Ši C3A modelio greičių dėžė sukurta taip, kad atsakytų būtent į tai: ta pati įstrižainė įvestis ir išvestis, tas pats 540 aps./min. projektinis taškas ir ketaus korpusas, montuojamas ant vagono pavarų dėžės plokštės nekeičiant mašinos. Jis tinka TMR maišytuvams ir pašarų vagonams, kuriuose iš pradžių buvo sumontuotas C3A įrenginys, o Raydafon jį tiekia iš savo gamyklos Ningbo mieste, Kinijoje pagal ISO 9001 kokybės sistemą.

Kadangi tai yra atsarginės gamybos pakaitalas, o ne tik pardavėjo originali dalis, pristatymo laikas ir vieneto kaina yra trumpesni ir mažesni – tai svarbu, kai maišytuvas neveikia šėrimo sezono metu. Įrenginys pristatomas sausas ir prieš pirmąjį naudojimą turi būti užpildytas SAE 90 pavarų dėže, todėl įsitikinkite, kad alyva yra užsakyta kartu su pavarų dėže. Jei jums reikia ir pavaros linijos, mūsųKardaninis velenas pašarų maišytuvamsyra suderintas su tuo pačiu spline profiliu.

Techninės specifikacijos

  • ModelisC3A
  • TaikymasMaišymo vagonas / pašarų maišytuvas
  • Maks. įvesties sukimosi greitis540 aps./min
  • Maks. įvesties galia92 kW
  • 1 jungtisĮtvaras, 1-3/4 colio, 20 įtvarų
  • 2 jungtisĮtvaras, 1-3/4 colio, 20 įtvarų
  • Būsto medžiagaKetaus
  • Pavarų apdorojimasKarbiuruotas ir užgesintas, HRC55 arba didesnis
  • GuoliaiImportuoti greitųjų guolių komplektai
  • Alyvos SAE klampumo klasė90
  • Alyva tiekiama kartu su įrenginiuNe – alyva užsakoma atskirai
  • Pardavimo vienetasKiekvienas

Visas šio pakaitinio įrenginio specifikacijų lapas. Slinkite į šoną telefone, kad pamatytumėte kiekvieną eilutės reikšmę.

Produkto pavadinimas Maišytuvo pavarų dėžės – Comer C3A keitimas, 1:1, 1,8:1
Modelisis C3A
Vienetas Kiekvienas
Taikymo sritis Maišymo vagonas
Maks. įvesties sukimosi greitis 540 aps./min. – susisiekite su mumis dėl galios kitu aps./min
Maks. įvesties galia 92 kW
1 jungtis Spygliuotas, išorinis skersmuo 1-3/4 colio, 20 įtvarų
2 jungtis Spygliuotas, išorinis skersmuo 1-3/4 colio, 20 įtvarų
Būsto medžiaga Ketaus
Pavarų apdorojimas Karbiuruotas ir gesintas, danties paviršiaus kietumas HRC55 arba didesnis
Alyvos SAE klampumo klasė 90
Sudėtyje yra aliejaus Ne – pavarų dėžė pristatoma be alyvos ir turi būti užpildyta prieš pirmą kartą naudojant
Alyvos keitimo grafikas Pirmiausia keiskite po 50–70 darbo valandų, vėliau kas 500–700 darbo valandų arba bent kartą per metus
Susideda iš Pavarų dėžė (užsakyti alyvą atskirai)
Suderinami mašinų prekės ženklai Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Prieš užsakydami:Patvirtinkite pavarų dėžės tvirtinimo paviršių, įvesties ir išvesties spline (1-3/4" Z20 pagal standartinį C3A modelį) ir reikiamą santykį. Jei jūsų maišytuvas veikia kitokiu santykiu ar velenų išdėstymu, atsiųskite senos vardinės lentelės nuotrauką arba brėžinį ir mes jį suderinsime.

Gaminio matmenys

Toliau pateiktame kontūre yra pakaitinio C3A bloko etaloninė geometrija. Prieš užsakydami patikrinkite atstumą tarp varžtų skylių, velenų centrus, įėjimo ir išėjimo padėtis bei bendrą aukštį, palyginti su maišytuvo pavarų dėžės plokšte.

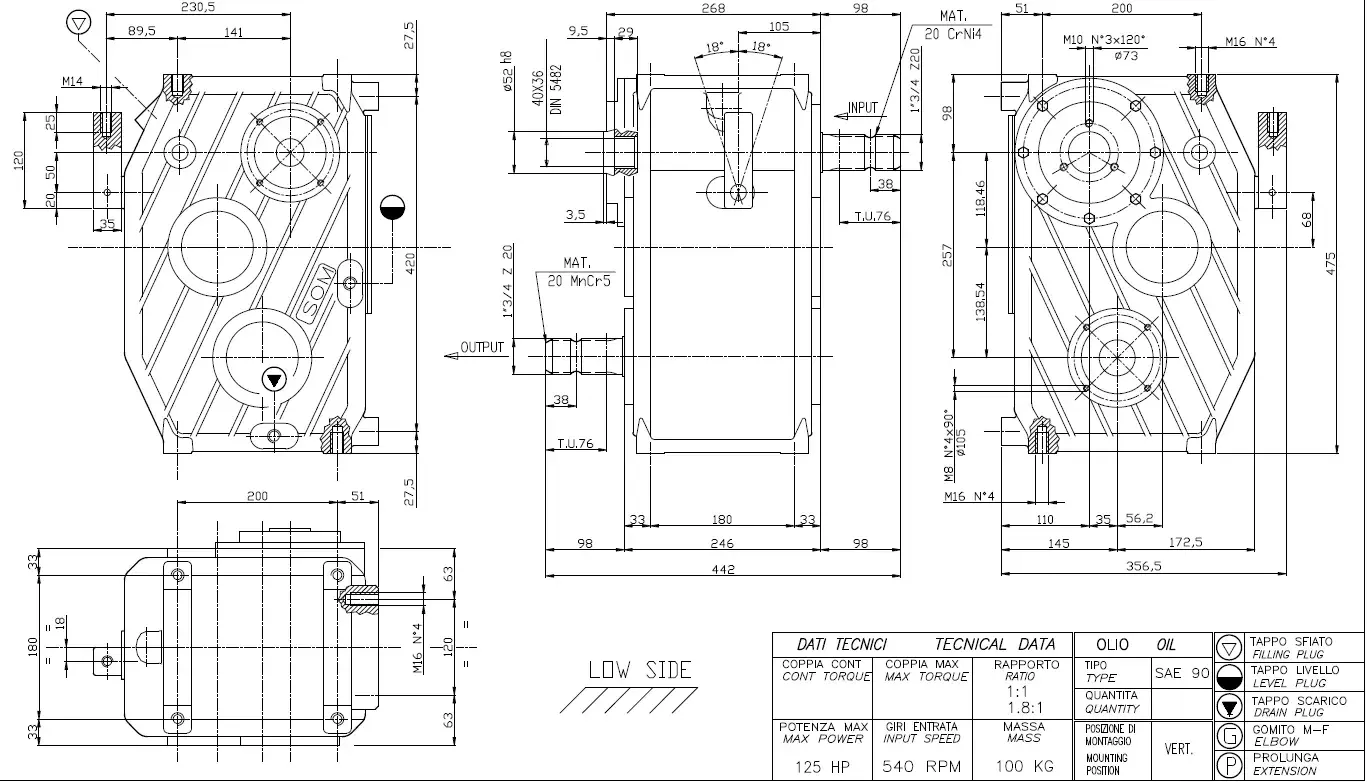

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
C3A modelio pakaitinė pavarų dėžė – kontūrai ir montavimo matmenys.

Matmenys pateikti nuorodai. Prieš pateikdami užsakymą patvirtinkite galutinį mašinos brėžinį – 5 mm skirtumas tarp varžtų yra dažniausia grąžinimo priežastis.

Kuriems maišytuvams ir prekiniams ženklams tinka ši pavarų dėžė

C3A modelis naudojamas maišant vagonus iš daugelio Europos ir tarptautinių gamintojų. Šis pakaitinis blokas dažniausiai montuojamas mašinose iš:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Europienas
  • Metal-Fach

Prekių ženklų pavadinimai pateikiami tik siekiant nurodyti montavimo suderinamumą. Jei jūsų universalas nepateiktas sąraše, atsiųskite esamos pavarų dėžės ir jos vardinės lentelės nuotrauką – daugeliu atvejų suderinamumą galime patvirtinti vien iš įstrigo dydžio, santykio ir varžto modelio.

Produkto taikymas: kaip pavarų dėžė veikia maišytame vagone

Pašarų maišytuve pavarų dėžė yra sąsaja tarp traktoriaus GTV ir maišymo sraigto. Traktoriaus galia pasiekia 540 aps./min., pavarų komplektas ją sumažina ir padaugina sukimo momentą, o sraigtas sukasi pakankamai lėtai, kad pakeltų, sulankstytų ir sumaišytų šieną, grūdus, silosą ir šlapius šalutinius produktus į pastovų racioną. C3A modeliui pritaikytas santykis – paprastai 1:1 arba 1,8:1 šioje programoje – nustato maišymo greičio ir sukimosi jėgos pusiausvyrą, todėl teisingas santykis yra toks pat svarbus kaip varžto raštas.

Dvi veikimo charakteristikos lemia, ar maišytuvo pavarų dėžė išgyvens sezoną. Pirma, kaip jis susidoroja su šlapia, tankia medžiaga: silosas ir runkelių minkštimas nuolat apkrauna krumpliaračio dantis nei sausas šienas, todėl danties paviršiaus kietumas ir guolio kokybė apsaugo nuo duobių susidarymo ir priešlaikinio gedimo. Antrasis – kaip jis elgiasi paleidžiant, kai pilnas sraigtas turi išsivaduoti iš sutankintų pašarų. Pavarų dėžė su tinkamai suderintu laisvumu ir standžiu liejiniu korpusu tą smūgį sugeria daug geriau nei lengvas korpusas, kuris lankstosi veikiant apkrovai.

Taip pat dėl ​​šios priežasties praktiškoje pašarų maišytuvo eksploatavimo sąnaudoje dominuoja pavarų dėžė, o ne traktorius. Įrenginiui, kuris perduoda energiją su minimaliais nuostoliais, tam pačiam racionui reikia mažiau degalų ar elektros, o tam, kuris palaiko savo nustatymus, reikia mažiau keisti alyvą, mažiau keisti sandariklius ir mažiau prastovų maitinimo ciklo viduryje. Ūkyje, kuriame dirba keli vagonai, šie skaičiai sumuojasi per sezoną.

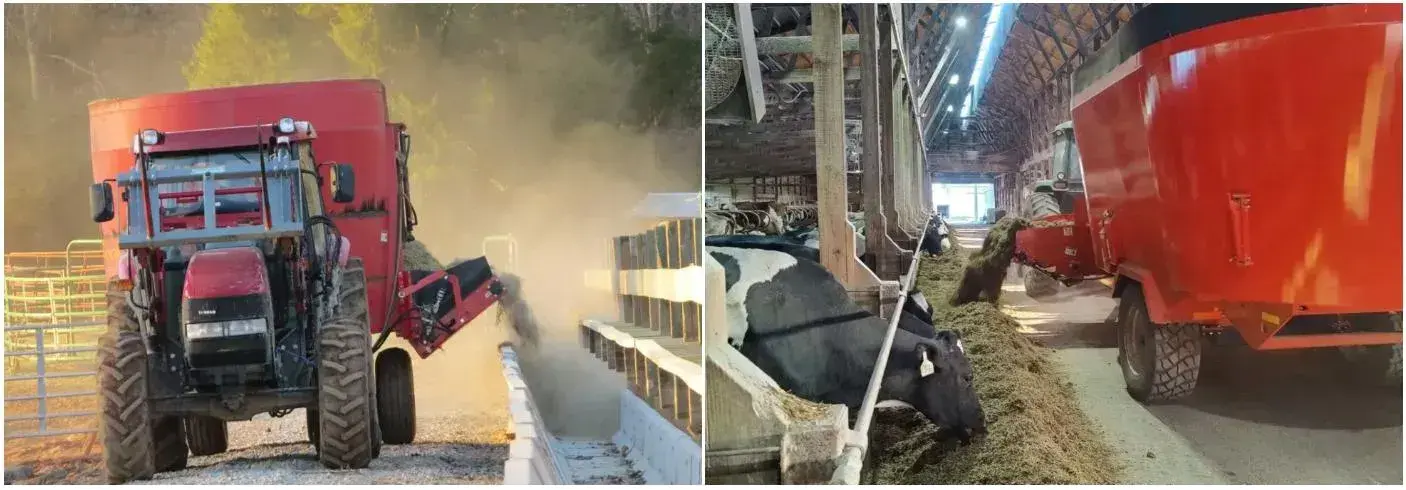

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Pakaitinė pavarų dėžė yra darbinėje padėtyje kaip sraigto pavara maišymo vagone.

Produkto privalumai

Sukurtas veikti visą dieną

Ketaus korpusas ir angliarūgštės pavaros, kurių nominalioji vertė HRC55 arba aukštesnė, išlaiko savo geometriją 8 valandas nuolat maišant daug skaidulų turintį pašarą ir šlapius grūdus, įskaitant kasdienio ūkio naudojimo dulkes ir drėgmę.

Efektyvus galios perdavimas

Griežtai suderinus pavarų perjungimą, transmisijos nuostoliai yra maži, todėl tas pats traktorius gali sumaišyti kelias tonas per trumpesnį ciklą ir sudeginti mažiau degalų arba sunaudoti mažiau elektros energijos.

Tinka įvairiems vagonams

C3A tvirtinimo modelis ir 1-3/4" Z20 spygliuočiai dengia maišytuvus nuo mažų šeimos mašinų iki didelių TMR vagonų, o įrenginys gali pakeisti originalią pavarų dėžę nekeičiant mašinos rėmo.

Paprastas aptarnavimas

Išdėstymas sąmoningai paprastas: sandarikliai, guoliai ir pavarų komplektai keičiami individualiai, todėl dirbtuvės gali atlikti daugumą remonto darbų be specialių įrankių ir tą pačią dieną vėl pradėti naudoti vagoną.

Konkurencinga kaina tiesiogiai gamykloje

Pagaminta mūsų gamykloje, o ne perkama per platinimo grandinę, įrenginio kaina mažesnė už tik pardavėjo originalias dalis, kurių įstrigas, santykis ir tvirtinimo matmenys yra tokie patys.

Atsarginės dalys ir techninė pagalba

Alyvos specifikacijas, proporcijas, pakaitinius sandariklius ir guolius galima gauti iš to paties tiekėjo, o inžinieriai gali patvirtinti montavimą pagal sugedusio įrenginio nuotrauką.

Veikimas priklauso nuo tinkamos alyvos rūšies, teisingo alyvos lygio ir techninės priežiūros grafike nurodytų darbo valandų – šio įrenginio alyvos keitimo intervalai neprivalomi, o pirmojo keitimo praleidimas po 50–70 valandų yra dažniausia ankstyvo guolių triukšmo priežastis.

Užsakymas, pristatymas ir priežiūra

  1. Siųsti detales.Nurodykite modelį arba santykį (C3A, 1:1 arba 1,8:1), kiekį ir, jei turite, senos pavarų dėžės vardinės lentelės ir jos tvirtinimo paviršiaus nuotrauką.
  2. Patvirtinkite piešinį.Patikriname įstrižą, santykį ir tvirtinimo modelį pagal C3A etaloninį brėžinį ir išsiunčiame patvirtinimą prieš gaminant, todėl niekas nėra pagrįsta klaidinga prielaida.
  3. Tvirta kaina ir pristatymo laikas.Jūs gaunate kainą, kiekio pertraukas, pakavimo informaciją ir pristatymo grafiką, paprastai per 24 valandas nuo užklausos.
  4. Siuntimas.Pavarų dėžė supakuojama eksportui ir siunčiama sausa. Pagal pageidavimą galimas krovinių gabenimas oro arba jūrų transportu, pristatymas nuo durų iki durų.
  5. Paleidimas eksploatuoti.Prieš pirmąjį naudojimą įpilkite SAE 90 alyvos, patikrinkite alyvos lygį prie stebėjimo kaiščio ir trumpai paleiskite maišytuvą be apkrovos, kad įsitikintumėte, jog sukimasis sklandus ir sandariklis neverkia.
  6. Priežiūros grafikas.Pirmą kartą alyvos keitimas po 50–70 darbo valandų, vėliau kas 500–700 darbo valandų arba bent kartą per metus – atsižvelgiant į tai, kas įvyks anksčiau.

Klientų atsiliepimai

★★★★★

Michaelas ThompsonasFeedlot operatorius

Montavimas buvo nesudėtingas, o vagonas važiavo sklandžiai nuo pirmojo maišymo. Įrenginys jaučiasi tvirtas, išlaiko greitį esant apkrovai ir atima pastangas maitinant. Prieš užsakydamas uždaviau ilgą klausimų sąrašą, o komanda kantriai atsakė į kiekvieną, o tai ne visada būna užsienio tiekėjo atveju. Grįšiu, kai prireiks antram vagonui.

★★★★★

Davidas WilsonasPieno ūkio vadovas

Pavarų dėžė yra gerai pagaminta ir nuo tada, kai ją sumontavome, veikė stabiliai, be jokių problemų naudojant kasdien. Bendravimas buvo ta dalis, kurią vertinu labiausiai – aiškūs atsakymai, be kalbos barjero ir pristatymas pažadėtą ​​dieną. Kaip pirkėjui užsienyje, svarbu patikimumas, ir aš ir toliau iš jų užsisakysiu.

★★★★★

Hannah MooreRančos savininkas, Naujoji Zelandija

Bėgant metams aš išbandžiau keletą maišytuvų pavarų dėžių partijų, o šlapios medžiagos visada buvo problema – seni agregatai paslysdavo arba perkaisdavo. Šis be priekaištų susidoroja su silosu ir runkelių minkštimu, palaiko pastovų maišymo greitį, o mano ciklo laikas beveik dvigubai greitesnis nei anksčiau. Ją prižiūrėti buvo paprasta.

Pirkėjo DUK

  • Ar tai originali Comer pavarų dėžė?Ne. Tai Raydafon pagamintas pakaitinis įrenginys, pagamintas pagal C3A tvirtinimo modelį: tos pačios 1-3/4" Z20 sujungtos jungtys, tas pats 540 aps./min. projektavimo taškas ir toks pat korpuso plotas. Comer ir C3A yra Comer Industries prekių ženklai; Raydafon yra nepriklausomas gamintojas ir nėra su jais susijęs arba jo įgaliotas.
  • Kaip sužinoti, ar jis tiks mano maišytuvui?Palyginkite aukščiau esančiame brėžinyje pateiktą įtvarą (1–3/4 colio, 20 įdubų), santykį (1:1 arba 1,8:1) ir tvirtinimo matmenis aukščiau esančiame brėžinyje su esamu įrenginiu. Jei kas nors skiriasi, atsiųskite mums senos vardinės lentelės nuotrauką ir mes patvirtinsime prieš užsakydami.
  • Ar pavarų dėžė yra su alyva?Ne. Jis pristatomas sausas ir prieš pirmąjį naudojimą turi būti užpildytas SAE 90 transmisijos alyva. Užsisakykite alyvos atskirai kartu su pavarų dėže, kad paleidimas nebūtų atidėtas.
  • Koks yra alyvos keitimo intervalas?Pirmiausia pakeiskite po 50–70 darbo valandų, kad pašalintumėte pradines susidėvėjimo daleles, tada kas 500–700 darbo valandų arba bent kartą per metus, atsižvelgiant į tai, kas įvyks anksčiau.
  • Kokios įvesties galios ir greičio jis gali užtrukti?Įrenginys skirtas maksimaliam 540 aps./min. įėjimo greičiui ir iki 92 kW maksimaliai įvesties galiai. Jei jūsų traktorius ar variklis dirba kitokiu apsisukimų dažniu, prieš užsakydami susisiekite su mumis, kad galėtume patvirtinti galią jūsų greičiu.
  • Kaip greitai galite išsiųsti ir ar vėliau galiu gauti atsarginių dalių?Standartiniai vienetai pristatomi trumpu grafiku, gavus patvirtinimą, su oro arba jūrų krovinių pasirinkimu. Pakaitinius sandariklius, guolius ir pavarų komplektus galima įsigyti toje pačioje gamykloje, todėl remontas vėliau nepriklauso nuo tik pardavėjų skirtų dalių paieškos.

Susiję produktai ir tolesnis skaitymas

Paprašykite C3A pakeitimo pavarų dėžės pasiūlymo

Atsiųskite reikiamą santykį (1:1 arba 1,8:1), kiekį ir senos vardinės lentelės nuotrauką, jei tokią turite. Patvirtiname montavimo brėžinį ir pateikiame tvirtą kainą bei pristatymo laiką per 24 valandas.

Siųsti užklausą dabar

* Visi šiame puslapyje esantys vaizdai yra „Raydafon“ gaminių ir brėžinių nuorodos. Comer ir C3A yra atitinkamo savininko prekių ženklai ir čia naudojami tik apibūdinti montavimo suderinamumą. Prieš užsakydami patvirtinkite galutinį brėžinį.
