Hidraulinių cilindrų, skirtų didelės apkrovos įrangai, gamintojas

Raydafon hidraulinis cilindras

Hidraulinių cilindrų, skirtų ekskavatoriams, kombainams, traktoriams ir užsakomoms mašinoms, gamintojas

Raydafongamina hidraulinius cilindrus statybinei technikai, žemės ūkio įrangai, pramoninei technikai ir kitoms hidraulinėms reikmėms. Mes tiekiame standartinius ir visiškai pritaikytus cilindrus pagal angos skersmenį, strypo skersmenį, eigos ilgį, tvirtinimo tipą, darbinį slėgį ir darbo sąlygas.

Kiekvienas cilindras gaminamas pagal patvirtintus brėžinius, pavyzdžius arba rakto matmenis. Gamyboje pagrindinis dėmesys skiriamas matmenų tikslumui, sandarinimo našumui ir stabiliam veikimui esant pasikartojančioms hidraulinėms apkrovoms – trys veiksniai, lemiantys, ar cilindras tarnaus sezoną ar dešimtmetį.

hydraulic cylinders
01

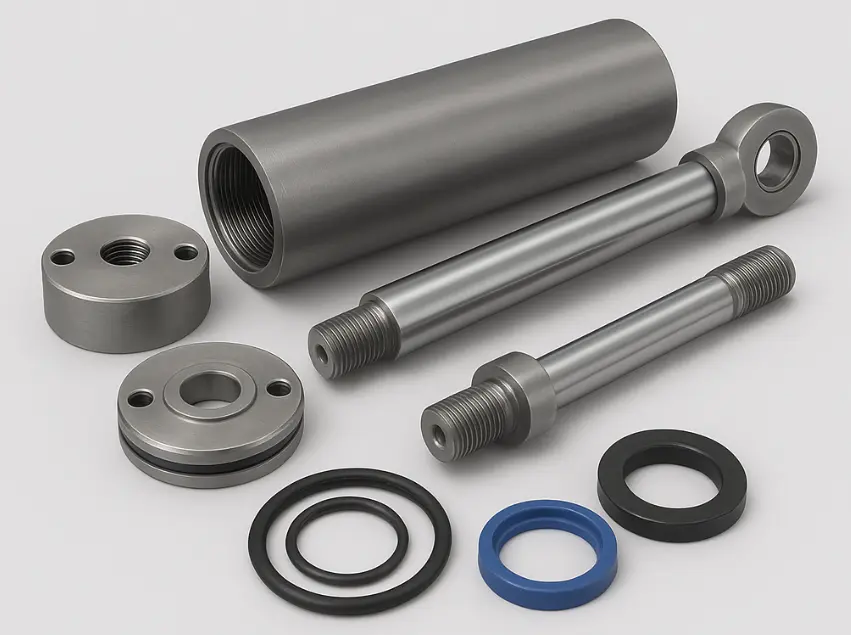

Hidraulinio cilindro konstrukcija ir pagrindinės dalys

Hidraulinis cilindras hidraulinį slėgį paverčia linijiniu mechaniniu judėjimu. Jo veikimas priklauso nuo to, kaip tiksliai jos pagrindiniai komponentai yra suderinti vienas su kitu.

  • Cilindro statinė— sudaro hidraulinės alyvos slėgio kamerą ir nukreipia stūmoklio agregatą.
  • Stūmoklis— paverčia hidraulinį slėgį tiesine jėga.
  • Stūmoklio strypas— perduoda cilindro jėgą mašinos mechanizmui.
  • Galinis dangtelis— palaiko ir nustato vidines dalis kartu laikant cilindro konstrukciją.
  • Antspaudai— užkirsti kelią alyvos nutekėjimui ir nepatekti į cilindrą užteršimo.
  • Montavimo komponentai— flanšai, gnybtai, sąvaržos, sferinės jungtys ir kitos jungtys, parinktos pagal montavimą.
Hydraulic Cylinder Construction and Main Parts
02

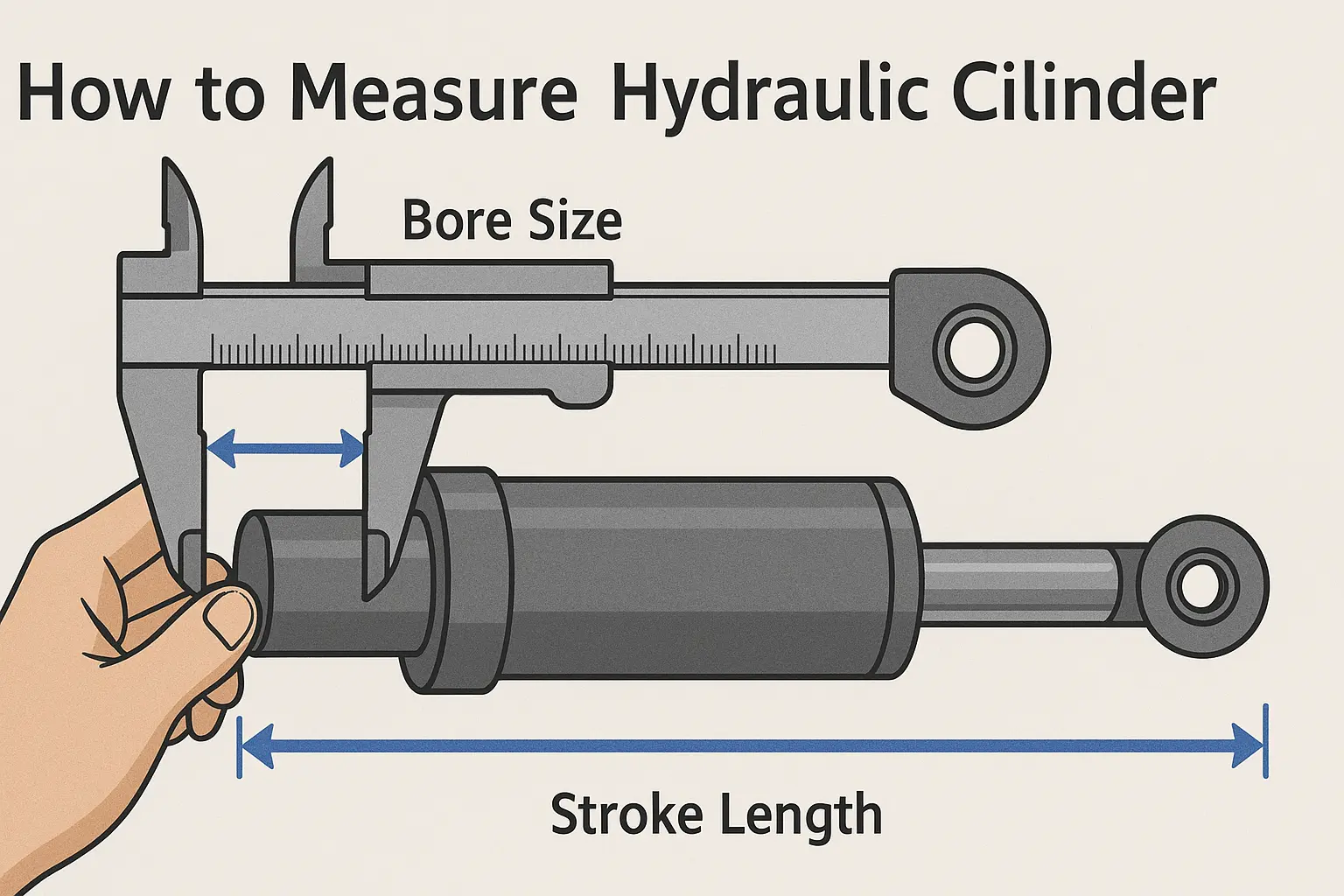

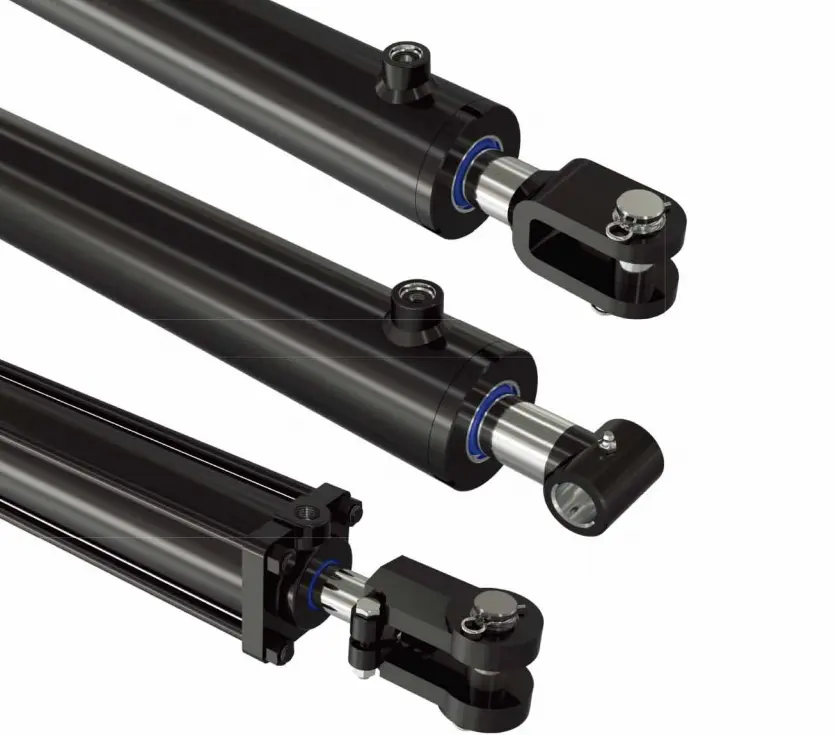

Kaip išmatuoti hidraulinį cilindrą prieš užsakant

Tikslus matavimas yra skirtumas tarp pakeičiamos siuntos ir grąžinamos siuntos. Prieš išimdami cilindrą, išjunkite įrangą, atleiskite hidraulinį slėgį ir nuvalykite cilindrą bei jungties vietas. Visur naudokite kalibruotus matavimo įrankius.

How to Measure Hydraulic Cylinder

Pirmiausia mums reikia penkių matmenų

  • Skylės skersmuo— vidinis statinės skersmuo, išmatuotas daugiau nei vienoje padėtyje, siekiant patikrinti, ar nėra nusidėvėjimo pokyčių.
  • Strypo skersmuo— stūmoklio koto skersmuo, matuojamas švarioje, nenusidėvėjusioje dalyje ir iš skirtingų krypčių.
  • Smūgio ilgis— atstumas tarp visiškai įtrauktų ir visiškai ištrauktų padėčių.
  • Bendras ilgis— cilindro ilgis nurodytoje atskaitos padėtyje, paprastai įtrauktas.
  • Montavimo tipas— patvirtinkite jungtį abiejuose galuose: flanšo, gembės, veržlės arba sferinio tvirtinimo.
01 pasirinkimas Apkrova ir slėgis

Reikalingas darbinis slėgis, traukos arba traukos jėga ir darbo ciklas.

02 pasirinkimas Geometrija

Anga, strypas, eiga, tvirtinimo matmenys ir jungties tipas.

03 pasirinkimas Veikimo sąlygos

Hidraulinės alyvos tipas, darbinė temperatūra, darbo aplinka, judėjimo dažnis.

03

Hidraulinių cilindrų pritaikymas

Raydafon hidrauliniai cilindrai yra skirti įrangai, kuriai reikia kontroliuojamo linijinio judėjimo ir patikimos kėlimo jėgos, kasdien ir realiomis lauko sąlygomis.

Ekskavatoriai ir krautuvai Buldozeriai ir žemės darbai Traktoriai ir padargai Kombainai ir ryžių kombainai Hidrauliniai presai Medžiagų tvarkymo įranga Gamybos ir automatizavimo mašinos Kasyba ir sunkioji technika Specialios paskirties pagal užsakymą pagamintos mašinos
04

Kodėl verta rinktis Raydafon kaip hidraulinių cilindrų tiekėją

Sukurta pagal brėžinius, pavyzdžius ir eksploatavimo sąlygas

Užuot primetę kataloginę dalį į jūsų mašiną, pradedame nuo realių cilindro darbo sąlygų ir grįžtame prie tinkamų specifikacijų.

  • Standartinės ir individualios parinktys— balionai, pagaminti pagal standartines specifikacijas arba pagal kliento brėžinius ir pavyzdžius.
  • Pasirinkimas pagal programą— angos, strypo, eigos, tvirtinimo ir sandarinimo specifikacijos, atitinkančios faktines darbo sąlygas.
  • Sandarinimo efektyvumo dėmesys— sandarinimo konfigūracijos, pasirinktos siekiant kontroliuoti alyvos nuotėkį pakartotinio ciklo metu, o ne tik pirmojo surinkimo metu.
  • Krovinio lankstumas— konstrukcijos parenkamos pagal slėgį, apkrovą, eigą ir veikimo dažnį.
  • Vieno langelio jėgos pavaros tiekimas— Raydafon taip pat tiekiaŽemės ūkio pavarų dėžė, Planetinė pavarų dėžėirKardaninis velenas, todėl iš vieno tiekėjo gali būti tiekiami keli pavaros ir hidrauliniai komponentai.

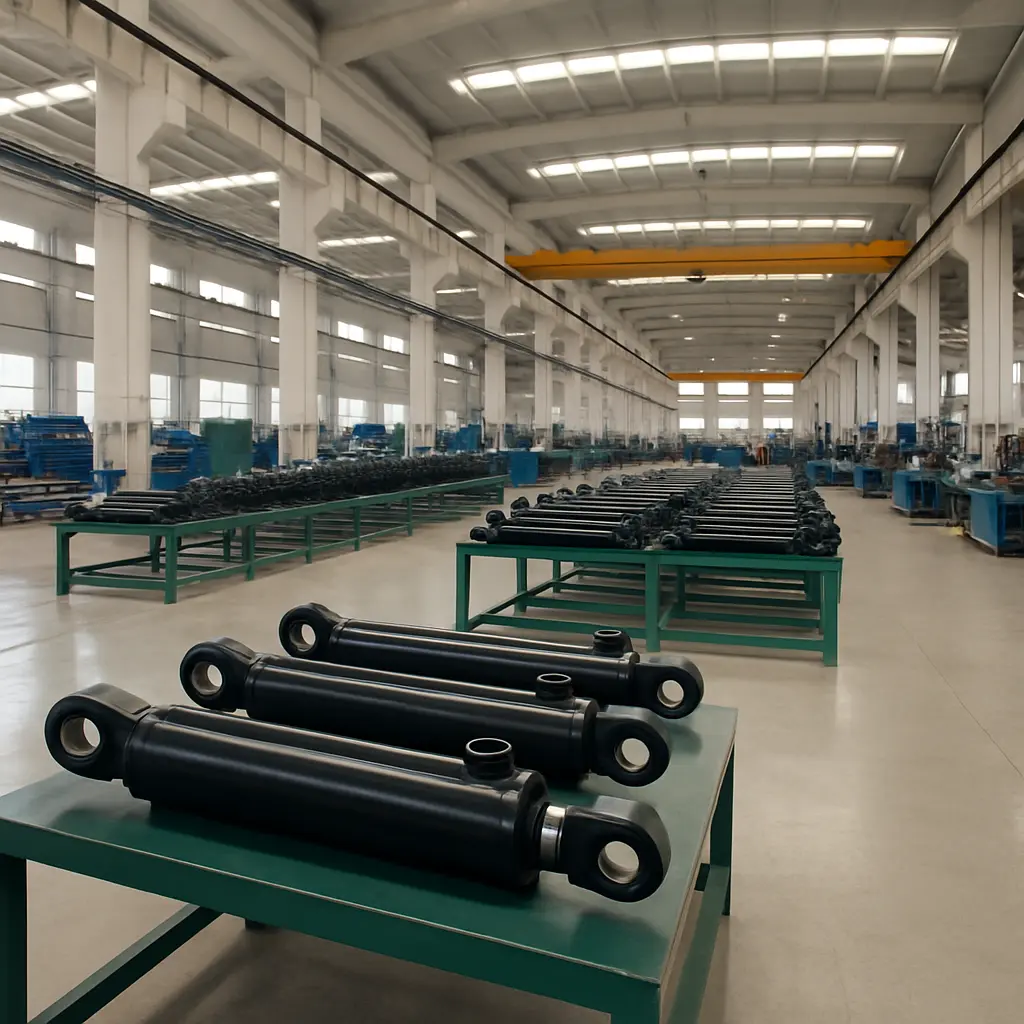

Raydafon factory

Prašykite hidraulinio cilindro specifikacijos

Keisti esamą cilindrą ar kurti naują mašiną? Atsiųskite brėžinį, pavyzdį, dalies numerį arba rakto matmenis. Raydafon peržiūrės reikalavimą ir patvirtins tinkamą cilindro konfigūraciją, montavimo matmenis ir specifikacijas prieš pradedant gamybą.

View as

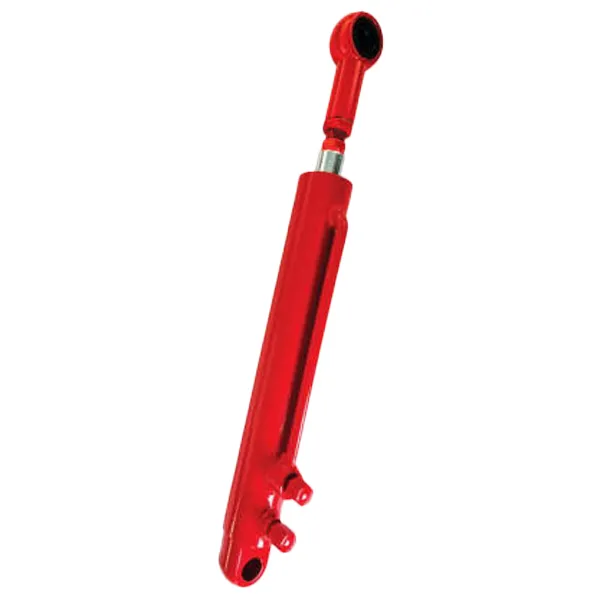

EP-YD40-245-D5 kombaino hidraulinis cilindras

EP-YD40-245-D5 kombaino hidraulinis cilindras

Raydafon, Kinijos gamintojas ir tiekėjas, EP-YD40-245-D5 kombaino hidraulinį cilindrą gamina savo įmonėje. Tai būtina norint pakelti ir nuleisti kukurūzų ir sojų pupelių kombainų konvejerių sistemą, taip pat nuolat apsukti silosą. Su 40 mm kiauryme ir 245 mm eiga, jis gali atlaikyti 16 MPa slėgį. Chromuotas stūmoklio strypas atsparus dilimui, o besiūlis plieninis vamzdis yra patvarus. Tarpikliai yra atsparūs alyvai ir sandarūs. Mes atliekame griežtus patikrinimus nuo gamybos iki išsiuntimo, o kaina yra priimtina. Mėgaukitės sklandžiu kombaino darbu!
EP-YS50E-001 kombaino vairo hidraulinis cilindras

EP-YS50E-001 kombaino vairo hidraulinis cilindras

Raydafon, Kinijos gamintojas ir tiekėjas, gamina EP-YS50E-001 kombaino hidraulinio cilindro vairo hidraulinį cilindrą, skirtą specialiai vairavimui. Tai būtina sukant ir manevruojant kviečių ir ryžių kombainus lauke. Su 50 mm kiauryme ir 153 mm eiga, jis gali atlaikyti 20 MPa slėgį. Chromuotas stūmoklio strypas atsparus dilimui, o cilindro cilindras pagamintas iš patvaraus besiūlio plieno. Tarpikliai yra atsparūs alyvai ir nepralaidūs. Atidžiai stebime gamybą ir nustatome atitinkamą kainą. Naudokite tai sklandžiam kombaino vairavimui!

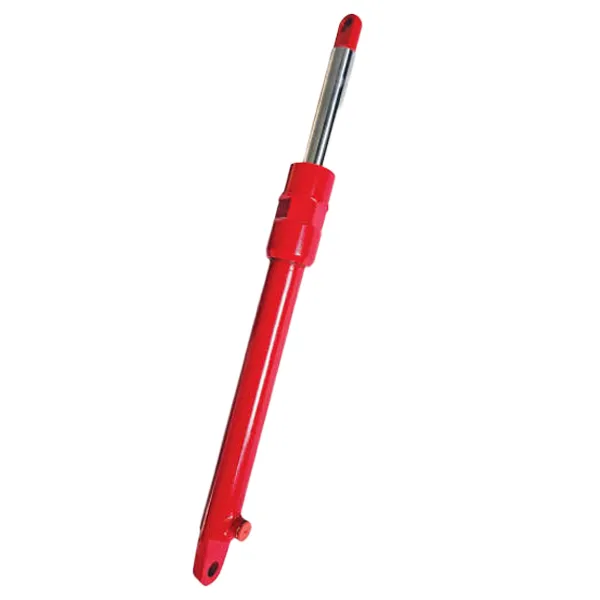

EP-YD40-270 kombaino hidraulinio cilindro pjovimo platformos cilindras

EP-YD40-270 kombaino hidraulinio cilindro pjovimo platformos cilindras

Kinijos gamintojas ir tiekėjas Raydafon gamina EP-YD40-270 kombainų hidraulinio cilindro pjovimo platformos cilindrą. Šis cilindras naudojamas antraštei. Jis turi 40 mm skylę, 270 mm eigą ir gali atlaikyti 18 MPa slėgį. Stūmoklio kotas yra chromuotas, kad būtų atsparus dilimui, o cilindro cilindras pagamintas iš patvaraus besiūlio plieno. Tarpikliai yra atsparūs alyvai ir nepralaidūs. Mes atidžiai stebime savo gamybos ir pristatymo procesą ir siūlome priimtiną kainą. Tai patikimas jūsų kombaino galvutės kompanionas!

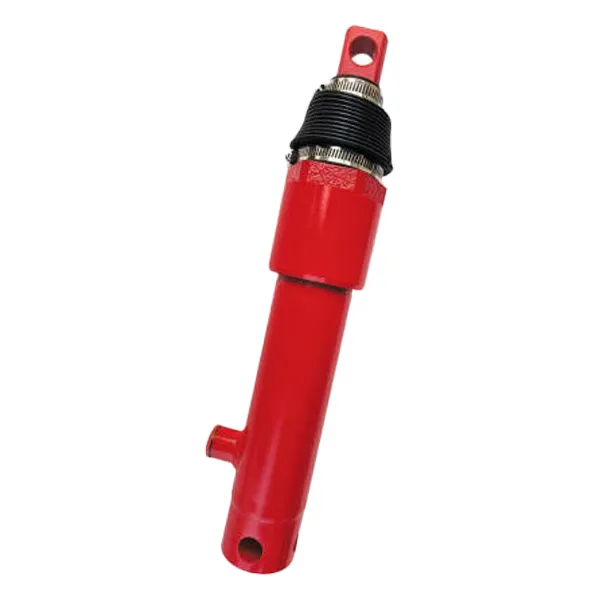

EP-HH-YG45*220 kombaino hidraulinis cilindras

EP-HH-YG45*220 kombaino hidraulinis cilindras

Raydafon, Kinijos gamintojas ir tiekėjas, mūsų gamykloje gamina EP-HH-YG45*220 kombaino hidraulinį cilindrą. Šis cilindras dažniausiai naudojamas kombainų kėlimo ir nuleidimo sistemose. Jis turi 45 mm skylę, 220 mm eigą ir gali atlaikyti iki 16 MPa slėgį. Chromuotas stūmoklio strypas atsparus dilimui, o cilindro cilindras pagamintas iš patvaraus besiūlio plieno. Tarpikliai yra atsparūs aliejui ir praktiškai nepralaidūs. Atidžiai stebime kokybę nuo gamybos iki pristatymo, o kaina yra priimtina. Pridėjus šį hidraulinį komponentą prie kombaino, jis veiks sklandžiai!

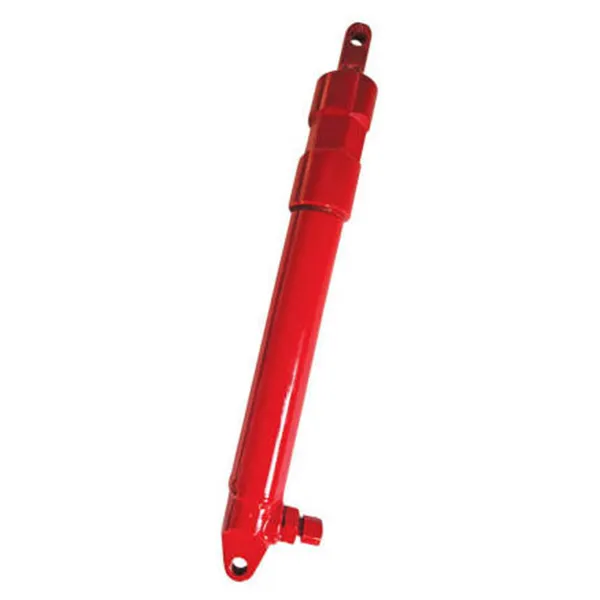

EP-YD25-001A kombaino hidraulinis cilindras, nendrių rato cilindras

EP-YD25-001A kombaino hidraulinis cilindras, nendrių rato cilindras

Kinijos gamintojas ir tiekėjas Raydafon gamina EP-YD25-001A kombaino hidraulinio cilindro nendrinio rato cilindrą, specialiai skirtą naudoti ant ritių. Jis turi 25 mm skylę, 235 mm eigą ir gali atlaikyti 12 MPa slėgį. Chromuotas stūmoklio strypas atsparus dilimui, o cilindro cilindras pagamintas iš patvaraus besiūlio plieno. Tarpikliai yra atsparūs alyvai ir nepralaidūs. Atidžiai stebime gamybą ir užtikriname priimtiną kainą. Tai patikimas ir patikimas hidraulinis cilindras, skirtas kombainų ritėms!

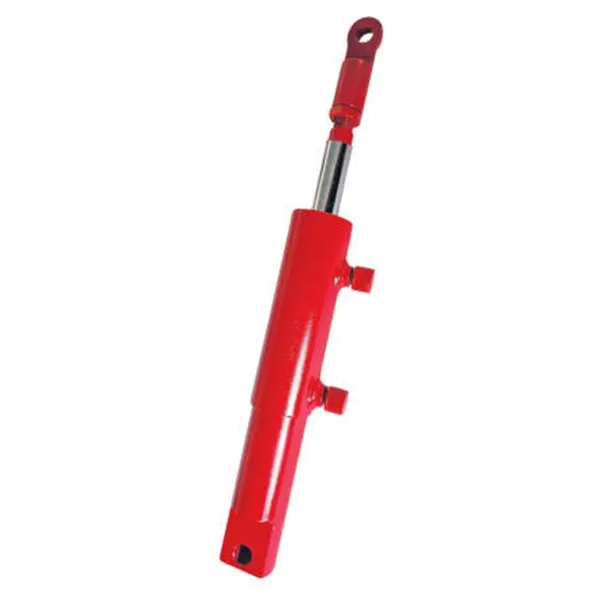

EP-YS40F kombaino hidraulinis cilindras, neriboto greičio cilindras

EP-YS40F kombaino hidraulinis cilindras, neriboto greičio cilindras

Raydafon, Kinijos gamintojas ir tiekėjas, gamina EP-YS40F kombaino hidraulinio cilindro bepakopį kintamo greičio cilindrą su nuolat kintančia transmisija (CVT), specialiai skirta kombainų transmisijos sistemoms. Su 40 mm kiauryme ir 65 mm eiga, jis gali atlaikyti 18 MPa darbinį slėgį. Stūmoklio kotas yra chromuotas, kad būtų apsaugotas nuo nusidėvėjimo, cilindro cilindras pagamintas iš didelio stiprumo besiūlio plieno, o sandarikliai yra atsparūs alyvai ir senėjimui, užtikrinantys sandarų veikimą. Su griežta kokybės kontrolė nuo gamybos iki patikrinimo, siūlome priimtiną kainą. Prie savo kombaino pridėję patikimą CVT komponentą užtikrinsite sklandų veikimą!
Kaip patikimas Hidraulinis cilindras gamintojas ir tiekėjas Kinijoje, mūsų produktai išlaikė CE sertifikatą. Jei norite įsigyti kokybiškų gaminių, susisiekite su mumis.
