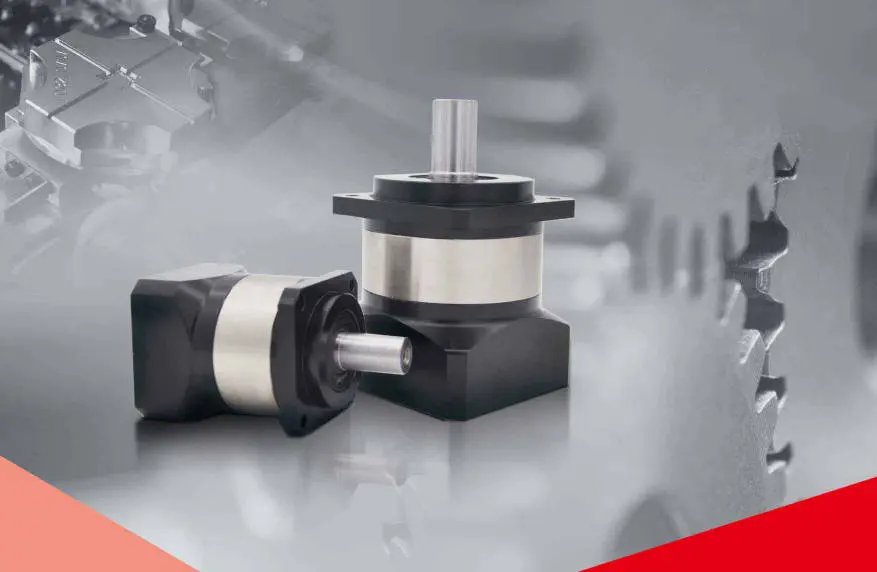

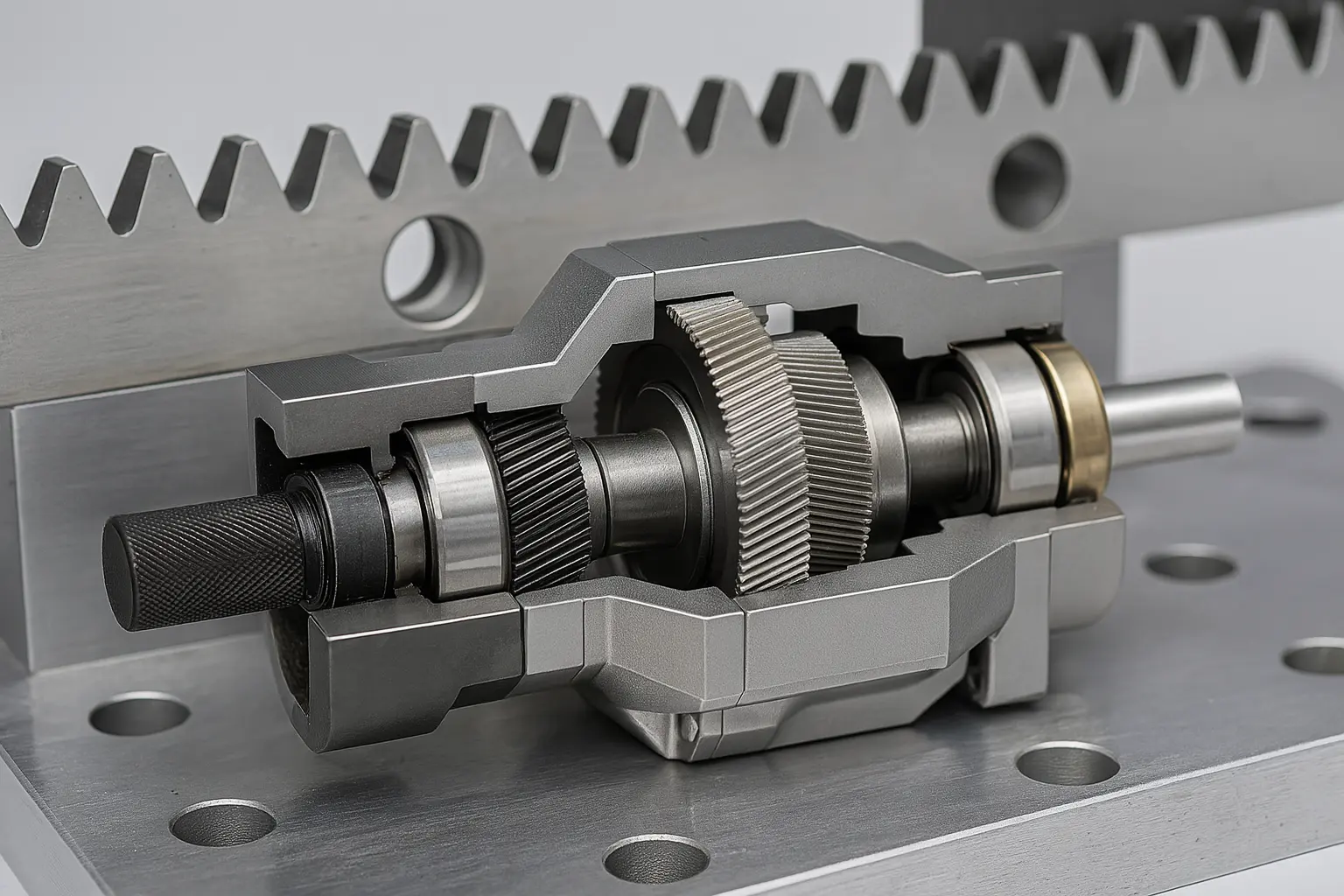

Planetinė pavarų dėžė

Raydafon, Kinijos aukštos kokybės reduktorių gamyklos tiesioginis tiekimas, kaip patikimas gamintojas ir tiekėjas, tiekiame planetinius reduktorius, pasižyminčius stabiliu našumu, kompaktiška struktūra ir priimtina kaina, tinkamus automatikos įrangai, didelės apkrovos perdavimo sistemai ir tikslumo valdymo laukui, kad patenkintume vidaus ir užsienio klientų pirkimo poreikius dėl didelio sukimo momento, ilgaamžiškumo ir didelio efektyvumo.

Raydafon planetinis reduktorius turi didelio stiprumo legiruotojo plieno konstrukciją, krumpliaratis yra karbonizuotas ir užgesintas bei tiksliai šlifuotas, danties paviršiaus kietumas siekia HRC60±2, atsparumas nuovargiui yra stiprus, o laikomoji galia yra daug didesnė nei tradicinio pavarų mažinimo mechanizmo. Priimamas vidinis trijų dantų simetriškas tinklelio dizainas, perdavimo efektyvumas gali siekti daugiau nei 95%, veikimas yra stabilus, triukšmas yra mažas, o sukimo momentas yra vienodas. Jis ypač tinka servosistemoms, elektriniams cilindrams, pramoniniams robotams, ratinėms mobilioms važiuoklėms, perdavimo linijoms ir kėlimo įrenginiams ir kt., kuriems keliami aukšti tikslumo ir galios atsako reikalavimai.

RaydafonPlanetinė pavarų dėžėteikia vienpakopius, dviejų pakopų ir trijų pakopų konstrukcinius derinius, kurių greičio santykis yra 3:1–200:1, ir prireikus gali išplėsti išėjimo sukimo momento ir redukcijos koeficiento pasirinkimą; Išvesties formos apima rakto veleną, sraigtinį veleną, flanšo tipą ir pritaikytą nestandartinę sąsają, kad atitiktų įvairios įrangos montavimo reikalavimus. Visi įmonės gaminiai išlaikė dinaminio balansavimo ir koncentriškumo testą, kad būtų užtikrintas greitas veikimas be drebėjimo ir karščio, o tai labai pagerintų bendrą įrangos stabilumą.

Raydafon gaminami planetiniai reduktoriai buvo plačiai naudojami automatizuotose surinkimo linijose, pakavimo mašinose, CNC įrangoje, transportavimo įrangoje, inžinerinėse vikšrinėse važiuoklėse, vėjo energijos valdymo sistemose ir kitose srityse. Jie pasižymi puikiu ilgaamžiškumu, pritaikomumu ir kainų konkurencingumu, todėl juos gerai priima vidaus ir užsienio klientai. Nesvarbu, ar esate integratorius, visas mašinų gamintojas ar priežiūros paslaugų teikėjas, galime pasiūlyti ekonomiškus perdavimo sprendimus ir stabilų tiekimo palaikymą.

Kaip veikia planetinė pavarų dėžė

Pagrindinę planetinio reduktoriaus struktūrą sudaro trys pagrindinės dalys: centrinė saulės pavara (krumpliaratis įvesties gale), aplink jį besisukantis planetinės pavaros komplektas ir vidinis krumpliaračio žiedas, apvyniotas aplink išorę. Galia perduodama iš variklio, pirmiausia sukdama saulės pavarą, o tada saulės pavara priverčia suktis kelias planetines pavaras. Šios planetinės krumpliaračiai sukasi sukdamiesi išilgai saulės krumpliaračio ir galiausiai perduoda galią į išėjimo veleną per ant jų pritvirtintą planetinį laikiklį.

Šis „kelių dantų sujungimo“ metodas leidžia jėgą paskirstyti kelioms pavaroms, kurios ne tik pasižymi sklandžiu išėjimu ir mažu triukšmu, bet ir turi didesnę laikomąją galią nei įprastos krumpliaračių konstrukcijos. Raydafon planetiniai reduktoriai gali išgauti didesnį sukimo momentą tomis pačiomis tūrio sąlygomis, kompaktiškos konstrukcijos, tinka įrangai su ribota montavimo vieta, tačiau aukšti transmisijos našumo reikalavimai, pvz., servosistemoms, automatizuotoms robotų rankoms, vikšrinių pavarų moduliams, pakavimo mašinoms ir kt.

Planetinio reduktoriaus perdavimo santykis priklauso nuo perdavimo skaičiaus ir pakopų skaičiaus. Paprastai viena pakopa gali siekti 310:1, dviejų pakopų gali būti išplėsta iki 20100:1 ir net trijų pakopų derinys gali būti sudarytas darbo sąlygoms, kurioms reikalingas didesnis mažinimo koeficientas. Raydafon siūlo standartinę greičio santykio struktūrą ir palaiko pritaikytą kaskadinį derinį, nustatydamas išėjimo greičio ir sukimo momento diapazoną pagal klientų poreikius.

Kadangi vidinė planetinė pavara sukimosi metu nuolat keičia jėgos padėtį, krumpliaratis dėvisi tolygiai ir visa mašina tarnauja ilgiau. Be to, naudojame grūdinto legiruotojo plieno krumpliaračius, tikslius guolius ir mažo laisvumo surinkimo standartus, todėl reduktoriaus galia ne tik stabili, bet ir aukštas padėties nustatymo tikslumas, tinkamas pakartotiniam paleidimui ir sustabdymui, važiavimui pirmyn ir atgal bei mažos inercijos apkrovos sąlygomis.

Pagrindiniai planetinių reduktorių pranašumai yra didelis efektyvumas, didelis sukimo momento tankis, mažas dydis ir geras koncentriškumo valdymas. „Raydafon“ turi brandžių sprendimų, susijusių su pavarų komplekto projektavimu, tepimo sistema, išėjimo flanšo suderinimu ir kt., kurie gali patenkinti faktinius skirtingų pramoninių sistemų poreikius. Jei vertinate transmisijos sistemos optimizavimą, galime greitai suderinti tinkamą modelio ir konstrukcijos derinį pagal jūsų pateiktus variklio parametrus ir apkrovos reikalavimus. Sveiki atvykę į atranką.

Kaip apskaičiuoti planetinės pavarų dėžės pavaros santykį

Naudojant arba pasirenkant planetinį reduktorių, perdavimo koeficiento (redukcijos koeficiento) apskaičiavimas yra pagrindinis ir kritinis žingsnis. Perdavimo koeficientas lemia išėjimo veleno greitį ir sukimo momentą bei turi tiesioginės įtakos įrangos veikimo efektyvumui ir apkrovos atitikimui. Kuriant planetinę redukcijos sistemą, Raydafon pritaikys atitinkamą greičio santykio struktūrą pagal faktinius poreikius, kad būtų užtikrintas stabilus ir efektyvus naudojimas.

Planetinio reduktoriaus perdavimo koeficiento apskaičiavimo formulė iš tikrųjų nėra sudėtinga. Dažniausia struktūra yra tokia, kad saulės pavara yra aktyvi, vidinis žiedas yra fiksuotas ir planetos laikiklis yra išvestas. Pagal šią struktūrą perdavimo koeficiento apskaičiavimo formulė yra tokia:

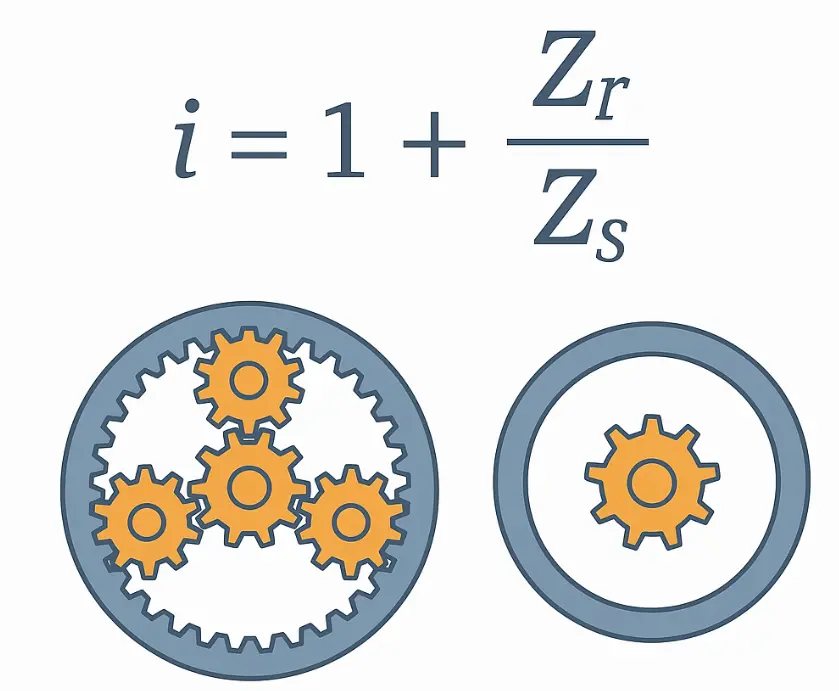

Perdavimo santykis i = 1 + (Zr / Zs)

Kur:

Zr yra dantų skaičius ant vidinio žiedo

Zs yra saulės pavaros dantų skaičius

Paprastas pavyzdys: Jei saulės krumpliaračio dantų skaičius yra 20, o vidinio žiedo dantų skaičius yra 60, tada perdavimo santykis yra:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Tai yra, variklis sukasi 4 kartus, išėjimo velenas sukasi 1 kartą, o redukcijos koeficientas yra 4:1.

Raydafon suprojektuotuose planetiniuose reduktoriuose dažniausiai naudojamas perdavimo santykis apima nuo 3:1 iki 100:1, kuris pasiekiamas derinant vienpakopes, dviejų pakopų arba trijų pakopų struktūras.

Vienpakopė struktūra Paprastai greičio santykis yra 3–10

Dviejų pakopų struktūra Greičio santykis yra 15 ~ 100

Trijų pakopų struktūra Tinka didelės apkrovos mažo greičio progoms, kai reikia didesnio redukcijos koeficiento

Be greičio santykio skaičiavimo, taip pat svarbu atkreipti dėmesį į tai, kad skirtingų lygių planetų grupės uždės vidinę trintį, o tai nežymiai paveiks efektyvumą. Todėl, remdamiesi prielaida, kad greičio santykis leidžia, pabandykite pasirinkti efektyvesnį žemo lygio derinį.

Raydafon gali rekomenduoti pagrįstą perdavimo koeficientą ir konstrukcinį lygį, pagrįstą variklio sūkių dažniu, išėjimo greičio reikalavimais, apkrovos momentu ir kitais užsakovo pateiktais duomenimis, taip pat pateikti parametrų brėžinius ir pasirinkimo pasiūlymus, kurie padės išvengti klaidų ankstyvame atrankos etape ir užtikrinti patikimą įrangos veikimą. Jei nesate tikri dėl perdavimo koeficiento skaičiavimo, taip pat galite susisiekti su mumis tiesiogiai ir mes padėsime apskaičiuoti ir suderinti tinkamą modelį.
