PGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvui
  • PGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvuiPGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvui
  • PGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvuiPGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvui

PGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvui

PGA serijos sraigtinės pavaros planetinės pavarų dėžės yra skirtos TMR pašarų maišytuvams ir dietiniams tiektuvams, varomiems iš 540 aps./min. traktoriaus GTV. Nuolatinis sukimo momentas veikia nuo 3 810 N·m (PGA-502) iki 42 000 N·m (PGA-4203/4204), o santykis yra nuo 11,1:1 iki 662,8:1 ir standartinės 1"3/8 Z6 arba 1"3/4 Z20 įvesties linijos. Krumpliaračiai ir velenai pagaminti iš didelio stiprumo legiruotojo plieno, karbonizuoti iki maždaug HRC58 danties paviršiaus kietumo; vientisas ketaus korpusas turi dvigubą sandarinimą iki IP65, kad būtų išvengta dulkių, srutų ir plovimo. Pagaminta Raydafon savo ISO 9001 dirbtuvėse Ningbo mieste, Kinijoje, skirta OEM maišytuvų gamintojams ir kaip pakaitinis įrenginys ūkiams ir prekiautojams. Individualūs santykiai, išvesties flanšai ir tvirtinimo paviršiai pagaminti pagal brėžinį. Atsiųskite savo maišytuvo modelį arba brėžinį, kad būtų patvirtintas pasirinkimas ir pasiūlymas per 24 valandas.

PGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvui

540 aps./min. GTV varomas planetinis reduktorius, skirtas TMR maišytuvams ir dietiniams tiektuvams, tiekiantis 3 810–42 000 N·m nuolatinį sukimo momentą, kurio santykis yra nuo 11,1:1 iki 662,8:1. Ketaus korpusas, karbonizuoto legiruotojo plieno pavara, dvigubas sandarinimas ir IP65 apsauga kasdieniam darbui nuo dulkių, purvo ir plovimo.

  • 3 810–42 000Nuolatinis sukimo momentas (N·m)
  • 11,1:1–662,8:1Galimi santykiai
  • 540 aps./minVardinis įvesties greitis
  • IP65Apsauga nuo dulkių ir vandens

PGA serijos sraigtinės pavaros planetinė pavarų dėžė, skirta pašarų maišytuvams ir TMR vagonams

PGA serija yra sraigto pavaros blokas, esantis tarp traktoriaus GTV ir pašarų maišytuvo maišymo varžto. 540 aps./min. įvestis iš traktoriaus per planetinę pakopą sumažinama iki mažo, didelio sukimo momento sukimosi sraigto, reikalingo silosui, šienui ir koncentratui pakelti ir sulankstyti be užstrigimo. Kadangi apkrovos kelias yra dalijamas kelioms planetinėms pavaroms, pavara išlieka pakankamai kompaktiška, kad būtų galima pritvirtinti prie maišytuvo priekinės arba šoninės plokštės, o vis tiek sukuria nuolatinį sukimo momentą nuo 3 810 N·m mažiausiame modelyje iki 42 000 N·m didžiausiame.

Raydafon gamina PGA seriją savo dirbtuvėse Ningbo mieste, Kinijoje, pagal ISO 9001 kokybės sistemą ir tiekia ją pašarų maišytuvų ir dietinių tiektuvų gamintojams kaip originalios įrangos gamintoją, taip pat pardavėjams kaip pakaitinę pavarų dėžę. Jei jūsų mašina yra varoma GTV, suporuokite ją su aKardaninis velenas pašarų maišytuvams; jei jūsų maišytuvas naudoja kūginę, o ne planetinę pakopą, palyginkitepašarų maišytuvo pavarų dėžėdiapazonas toje pačioje svetainėje.

Kas yra sraigtinės pavaros planetinė pavarų dėžė ir kaip ji veikia?

Sraigtinė planetinė pavarų dėžė yra bendraašis reduktorius, kuriame saulės krumpliaratis varo kelias planetines pavaras, kurios sukasi žiedinio krumpliaračio viduje, o nešamos planetos laikiklio. Todėl sukimo momentas perduodamas per kelis dantų kontaktus vienu metu, o ne vieną porą, todėl planetinis blokas gali atlaikyti didelę maišytuvo apkrovą trumpame, apvaliame korpuse ir kodėl jis atsparus smūgiui, kuris atsiranda, kai pilnas sraigtas paleidžiamas sušalus arba suspaustas pašaras.

Pašarų maišytuve seka nesudėtinga: traktoriaus GTV esant 540 aps./min., planetinis sumažinimas iki maždaug 5–50 aps./min. prie sraigto veleno ir sukimo momento padauginimas, leidžiantis palyginti mažam traktoriui pasukti didelį maišymo varžtą. Dėl šios priežasties PGA seriją renkasi ūkiai, eksploatuojantys mažus traktorius – papildomą posūkio jėgą suteikia greičių dėžė, o ne traktorius. Tas pats principas galioja ir siloso bei biodujų įrenginių tiektuvams, kur nenutrūkstamas sukimasis mažu greičiu yra svarbesnis už didžiausią greitį.

Techninės specifikacijos ir modelių asortimentas

Visų modelių įvesties greitis yra 540 aps./min. Slinkite lentelę į šoną, kad peržiūrėtumėte kiekvieną stulpelį.

Modelis Nuolatinis sukimo momentas (N·m) Maksimalus sukimo momentas (N·m) Santykis i Įvesties velenas
Vienpakopiai ir dviejų pakopų modeliai
PGA-502 3 810 7 620 12.36–15.51 val 1"3/8 Z6
PGA-1002/3 8500 17 000 16,8–30,6 1"3/4 Z20
PGA-1202 11 600 23 200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15 700 31 400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1"3/4 Z20
PGA-2502 23 780 48 000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30 760 61 520 25,7–84,4 1"3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1"3/4 Z20
Didelio santykio modeliai dideliems vertikaliems maišytuvams ir biodujų tiektuvams
PGA-1603 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-1703 15 700 31 400 24,4–116,9 1"3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
PGA-2503 23 780 48 000 35,7–142,2 1"3/4 Z20
PGA-3004 30 760 61 520 97,4–612,3 1"3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • Maksimalus sukimo momentas – tai kintamos smailės, kurią pavarų dėžė priima paleidžiant pakrautą sraigtą; nuolatinis sukimo momentas yra nepertraukiamo maišymo darbo vertė.
  • Rodomos įvesties veleno parinktys yra standartiniai 1"3/8 Z6 ir 1"3/4 Z20 GTV profiliai. Kiti įpjovos, skylių dydžiai ir išėjimo flanšo matmenys gali būti apdirbami pagal jūsų brėžinį.
  • Santykius už nurodyto kadro ribų kartais galima pasiekti derinant etapus – atsiųskite reikiamą išvesties greitį ir mes patvirtinsime.

Kaip pasirinkti tinkamą PGA modelį jūsų maišytuvui

  1. Priderinkite rėmą prie traktoriaus galios ir sraigto dydžio.Maži 40–80 AG maišytuvai dažniausiai veikia PGA-502 arba PGA-1002/3; vidutinės klasės 80–150 AG TMR vagonai paprastai naudoja nuo PGA-1602/3 iki PGA-2502; dideli vertikalūs maišytuvai ir biodujų tiektuvai pereina į PGA-3004 arba PGA-4204.
  2. Patikrinkite nuolatinį sukimo momentą, kad jis atitiktų jūsų pareigas.Palyginkite reikalingą maišytuvo sraigto sukimo momentą su lentelės ištisiniu skaičiumi, o ne didžiausiu dydžiu. Didžiausia vertė yra galimybė pradėti verslą, o ne darbinis įvertinimas.
  3. Patvirtinkite įvesties veleną.Dauguma traktorių Europoje ir Šiaurės Amerikoje naudoja 1" 3/8 Z6 esant 540 aps./min., o didesnės mašinos naudoja 1" 3/4 Z20. Neteisingas splainas yra dažniausia užsakymo klaida.
  4. Patikrinkite tvirtinimą ir alyvos lygį.Patvirtinkite varžto raštą, išėjimo jungę ir alyvos užpildymo angos padėtį prie maišytuvo rėmo, kad įrenginys atsidurtų vadove nurodytu kampu.
  5. Suplanuokite priežiūros intervalą.Naudokite instrukcijoje nurodytą alyvos klasę ir keitimo intervalą; Mes galime pateikti rašytinį techninės priežiūros grafiką su siunta, jei jūsų aptarnavimo komandai jo reikia garantiniams įrašams.

Nežinote, kuris rėmas tinka? Atsiųskite maišytuvo markę, sraigto skersmenį, traktoriaus arklio galias ir reikiamą sraigto greitį – mūsų inžinieriai patvirtins modelį ir santykį prieš užsakydami.

Produkto detalė

Abi toliau pateiktos nuotraukos yra mūsų gaminamas PGA serijos blokas: surinkta pavarų dėžė su liejiniu korpusu ir GTV įėjimu bei matmenų brėžinys, naudojamas montavimo patikrai.

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft

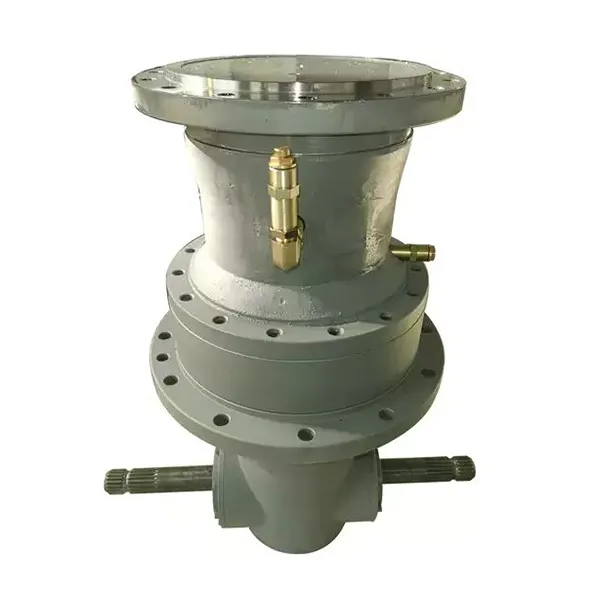

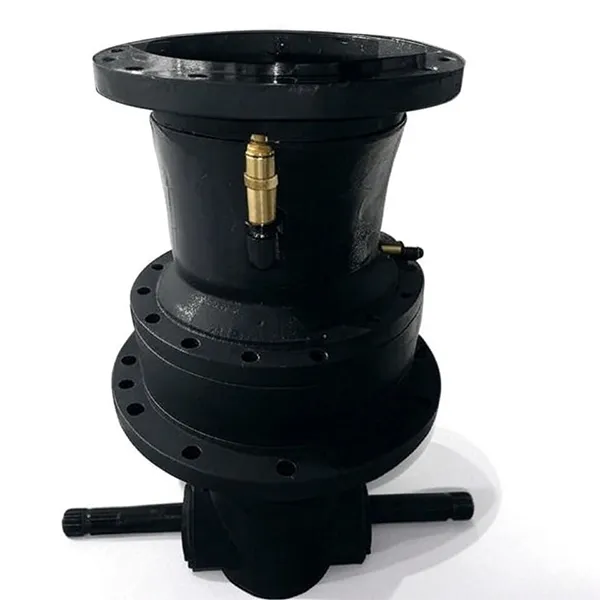

PGA serijos sraigtinė planetinė pavarų dėžė – ketaus korpusas, planetinė redukcijos pakopa ir kardaninis įėjimo velenas.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
PGA serijos pašarų maišytuvo planetinės pavarų dėžės kontūrai ir montavimo matmenys.

Medžiagos, sandarinimas ir konstrukcijos kokybė

Pavaros ir terminis apdorojimas

Krumpliaračiai ir velenai yra apdirbami iš didelio stiprumo legiruotojo plieno ir karbonizuojami dujomis, tada grūdinami iki maždaug HRC58 danties paviršiaus kietumo, o šerdis išlieka pakankamai tvirta, kad sugertų smūgius. Šis derinys suteikia PGA serijai atsparumą abrazyviniam silosui ir toleranciją pakartotiniam pakrovimui, todėl tą patį rėmą galima pasiūlyti plačiame santykio diapazone, nekeičiant išorinio apvalkalo.

Korpusas ir sandarinimas

Korpusas yra vientisas ketaus korpusas, kuris išlaiko koncentrines guolio skyles ir slopina vibraciją, kurią perduotų pagamintas korpusas. Dvigubas įvesties ir išvesties galų sandarinimas sulaiko tepalą ir apsaugo nuo dulkių, srutų bei nuplovimo vandens, todėl įrenginiui suteikiamas IP65 apsaugos lygis. Tepalo antgaliai ir alyvos pripildymo taškas yra išdėstyti taip, kad įprastą techninę priežiūrą būtų galima atlikti maišytuvui esant darbinėje padėtyje.

Bandymas prieš išsiuntimą

Kiekviena pavarų dėžė yra paleidžiama ir patikrinama prieš supakuojant: veikia be apkrovos, kad būtų patvirtintas sklandus sukimasis ir alyvos sandarinimas, pavarų komplekto laisvumo ir kontaktų modelio patikrinimas bei galutinė įvesties įdubos ir išėjimo jungės patikra. Bandymų įrašai gali būti pridėti prie gabenimo dokumentų, kai jūsų projektui reikalingi dokumentuoti įrodymai.

Pagrindiniai pašarų maišytuvų operatorių pranašumai

  1. Mažesnės degalų sąnaudos.Didelis transmisijos efektyvumas reiškia, kad tarp GTV ir sraigto prarandama mažiau galios, todėl degalų sąnaudos sumažinamos maždaug 30 % atliekant panašius maišymo darbus.
  2. Greitesnis startas, jokio išankstinio pašildymo.Pavarų komplektas greitai pasiekia darbinę būseną, todėl anksti ryte paruoštų partijų ir papildomų mišinių nereikia ilgai šildyti.
  3. Stabilus didelio greičio maišymas.Tiksliųjų pavarų rinkinys išlaiko pastovų sraigto greitį važiuojant šienu, silosu ir koncentratu, todėl racionas tolygiai susimaišo, o ne stratifikuojasi.
  4. Sklandesnis, ilgesnis važiavimas.Simetriškas planetinis išdėstymas subalansuoja transmisijos jėgą, sumažindamas strigimo apkrovas ir mechaninį visos pavaros susidėvėjimą.
  5. Automatinis santykio perjungimas esant apkrovai.Įrenginys paleidžiamas didelio sukimo momento režimu, kuris suskaido suspaustą arba užšaldytą pašarą, tada pereina į greitesnį režimą likusiai partijos daliai.
  6. Dirba su mažais traktoriais.Sukimo momento stiprinimas leidžia mažesniam, pigesniam traktoriui varyti tą patį sraigtą, todėl didesnės mašinos atlaisvinamos kitiems lauko darbams.
  7. Ilgesnis GTV transmisijos tarnavimo laikas.Mažas paleidimo momentas sumažina traktoriaus GTV ir veleno movos smūgius, pailgindamas movos keitimo intervalus 2–3 kartus.
  8. Tylesnis, stabilesnis veikimas.Daugiadantė tinklelis sugeria transmisijos vibraciją, sumažina triukšmą ir riziką, kad tvirtinimo detalės atsilaisvins.
  9. Lengvesnis veikimas.Automatinis pavarų perjungimas sumažina rankinį įsikišimą, todėl operatorius žiūri į racioną ir mašiną, o ne į pavarų dėžę.
  10. Dokumentuota kokybė.ISO 9001 gamyba, apdirbta ir surinkta mūsų gamykloje, su atsarginėmis dalimis ir technine pagalba po pristatymo.

Aukščiau pateikti degalų taupymo ir aptarnavimo intervalų skaičiai yra pagrįsti mūsų pavarų dėžės konstrukcija ir įprastu pašarų maišytuvo darbu; tikrieji rezultatai priklauso nuo traktoriaus, raciono ir eksploatavimo sąlygų.

Galimos konfigūracijos ir montavimas

PGA serija tiekiama kaip tvirta, kompaktiška planetinė transmisija, kuri sujungiama į tris įprastus maišytuvų išdėstymus. Nurodykite, kurį statote ar naudojate, ir atitinkamai nustatomi išėjimo flanšas, tvirtinimo paviršius ir alyvos užpildymo padėtis.

Sunkvežimiuose montuojami maišytuvai

Sraigto pavara paimama iš sunkvežimio variklio GTV arba hidraulinio variklio per pavarų dėžę, korpusas sumontuotas ant maišytuvo priekinės plokštės.

Savaeigės mašinos

Pavarų dėžė sumontuota ant judančios važiuoklės, kur mažai vibruojantis planetinis išdėstymas apsaugo pavarų komplektą nuo kelionės smūgio.

Stacionarūs ir stacionarūs maišytuvai

Nuolatinis biodujų gamyklų, pašarų centrų ir stacionarių TMR įrenginių, kuriuose galima suplanuoti alyvos aušinimo ir aptarnavimo prieigą, budėjimas.

Programos

PGA serija varo pašarų maišytuvų ir biodujų įrenginių šėrimo sistemų sukimąsi. Įprasti įrenginiai apima:

  • Vertikalios ir horizontalios TMR pašarų maišytuvai ir dietiniai šėrytuvai
  • Sraigtiniai ir sraigtiniai konvejeriai pašarų centruose ir ūkio pašarų virtuvėse
  • Siloso ir šiaudų maišymo linijos, kuriose sutankinta medžiaga turi būti suskaidyta
  • Biodujų gamyklos žaliavų maišytuvai ir dozavimo varžtai, veikiantys nuolat
  • Pakratų ir kraiko barstytuvai, naudojantys tą patį sraigto pavaros principą
  • Susidėvėjusių pavarų dėžių keitimas ant esamų kitų markių maišytuvų

Jei jūsų mašinos nėra šiame sąraše, apibūdinkite taikymą ir darbo ciklą. Pavarų dėžei, kuri tinka stacionariam biodujų tiektuvui, gali prireikti kitokios alyvos specifikacijos arba montavimo kampo sunkvežimyje montuojamam TMR universalui.

Klientų atsiliepimai

★★★★★

Robertas MartinezasVamzdynų ir statybvietės įrangos rangovas, Hiustonas, JAV

Šias planetines pavarų dėžes naudojome tiesdami Persijos įlankos pakrantės dujotiekį, kur druskos purškimas ir nuolatinė vibracija yra normalu. Per šešis nepertraukiamo veikimo mėnesius agregatai išliko stabilūs ir nepakito jokio išmatuojamo krumpliaračių sujungimo tikslumo. Dabar jie valdo mūsų suvirinimo padėties reguliatorių, stabiliai išlaikydami ranką net ant nelygaus potvynio. Kitame dujotiekio etape jie yra mūsų patvirtintų tiekėjų sąraše.

★★★★★

Sofija DuboisGamybos vadovas, automobilių dalių gamykla, Lionas, Prancūzija

Dveji metai mūsų štampavimo linijoje, o padėties nustatymo tikslumas vis dar išlieka ±0,02 mm, net ir ant plono aliuminio lakšto. Perėjus prie šių agregatų mūsų pirmojo pravažiavimo išeiga pagerėjo maždaug 15%, o pavarų dėžėms nereikėjo nieko, išskyrus suplanuotus alyvos keitimus.

★★★★★

Marco RossiPriežiūros pirkėjas, Tekstilės mašinos, Italija

Nerimavau dėl įtampos skirtumo tarp Europos ir Kinijos, o jų inžinieriai per naktį parengė prisitaikymo planą ir tiekė dvigubos įtampos valdymo modulį. Medinėje dėžėje netgi buvo tinkamas tepalas ir priežiūros vadovas italų kalba su vietiniu atsarginių dalių kontaktu. Tvirtinimo sąsaja tiksliai atitiko mūsų staklių pavaros veleną, be ašinio judėjimo paleidimo metu.

Pirkėjo DUK

  • Kuris PGA modelis tinka mano pašarų maišytuvui?Suderinkite traktoriaus arklio galias, sraigto skersmenį ir reikiamą sraigto greitį prie nuolatinio sukimo momento kolonėlės: 40–80 AG maišytuvai dažniausiai ima PGA-502 arba PGA-1002/3, 80–150 AG TMR vagonai PGA-1602/3 į PGA-2502, o dideli vertikalieji maišytuvai arba biodujų tiektuvai 0-0-40 Atsiųskite mums savo maišytuvo duomenis ir mes patvirtinsime modelį bei santykį.
  • Kuo skiriasi nuolatinis sukimo momentas ir maksimalus sukimo momentas?Nuolatinis sukimo momentas yra nenutrūkstamo maišymo rodiklis; maksimalus sukimo momentas yra nenutrūkstamas maksimumas, kurį įrenginys priima, kai paleidžiamas pakrautas sraigtas. Pavarų dėžės dydį nustatykite pagal ištisinę figūrą ir smailę vertinkite kaip paleidimo aukštį.
  • Kurio kardaninio veleno man reikia?Standartinės parinktys yra 1"3/8 Z6 daugumai 540 aps./min. traktorių ir 1"3/4 Z20 didesnėms mašinoms. Jei jūsų GTV yra kitokio įdubimo, kiaurymės ar dydžio, atsiųskite brėžinį ir mes apdorosime įvestį, kad ji atitiktų.
  • Ar pavarų dėžė apsaugota nuo dulkių ir vandens?Taip. Ketaus korpuse naudojamas dvigubas įvesties ir išvesties galų sandarinimas iki IP65 apsaugos lygio, kuris apima dulkių, srutų ir plovimo sąlygas kasdieniame ūkyje.
  • Ar galiu užsisakyti pasirinktinį santykį, flanšą ar korpuso apdailą?Taip. Raydafon apdirba krumpliaračius ir surenka agregatus savo gamykloje, todėl pasirinktiniai santykiai, išvesties jungės, tvirtinimo paviršiai, alyvos užpildymo padėtys ir dažų apdaila gaminami pagal brėžinius OĮG programoms.
  • Ką apie pristatymo laiką, atsargines dalis ir garantiją?Standartiniai rėmai pristatomi pagal trumpą grafiką, o pasirinktiniai vienetai atitinka patvirtintą brėžinį. Atsarginių pavarų komplektus, sandariklius ir guolius galima įsigyti atskirai, o garantijos sąlygos nurodytos pasiūlyme. Atsiųskite savo kiekį ir pristatymo portą už tvirtą kainą per 24 valandas.

Susiję produktai ir tolesnis skaitymas

Raydafon tiekia visą pavarą aplink pašarų maišytuvą, todėl galite užsisakyti pavarų dėžę, veleną ir movas iš vienos gamyklos ir vieno tikrinimo standarto:

PGA serijos pavarų dėžės pasiūlymo užklausa

Atsiųskite maišytuvo modelį arba brėžinį, traktoriaus arklio galias, reikiamą sraigto greitį ir pristatymo prievadą. Mūsų inžinieriai patvirtina rėmą, santykį ir įvesties veleną, tada per 24 valandas atsako pateikdami tvirtą kainą.

Siųsti užklausą dabar
Siųsti užklausą
