Kuo skiriasi vieno ir dvigubo veikimo kombainų hidrauliniai cilindrai?

Žemės ūkio technikos srityje, ypač derliaus nuėmimo įrangoje, hidraulinis cilindras yra pagrindinė sudedamoji dalis. Jis paverčia hidraulinio skysčio slėgį linijine jėga ir judesiu, leidžiančiu valdyti įvairias funkcijas – nuo ​​kolektoriaus agregatų kėlimo iki ritės padėties reguliavimo. Tarp labiausiai paplitusių kombainuose naudojamų hidraulinių cilindrų tipų yra vieno ir dvigubo veikimo cilindrai. Pasirinkimas tarp šių dviejų tipų nėra savavališkas; tai svarbus inžinerinis sprendimas, turintis įtakos mašinos veikimui, efektyvumui ir kainai.

Esminis skirtumas tarp vienos ir dvigubos vaidybosKombaino hidraulinis cilindraspriklauso nuo to, kaip hidraulinis skystis naudojamas judesiui generuoti. Vieno veikimo cilindras naudoja hidraulinį slėgį, kad išstumtų stūmoklį viena kryptimi, o grįžtamąjį eigą atlieka išorinė jėga, paprastai gravitacija arba spyruoklė. Dvigubo veikimo cilindras naudoja hidraulinį slėgį, kad išstumtų ir įtrauktų stūmoklį, užtikrinant judesį abiem kryptimis. Šis esminis skirtumas lemia dizaino, taikymo ir veikimo charakteristikų skirtumus. Šiame straipsnyje pateikiama sisteminė abiejų cilindrų tipų techninė analizė, nagrinėjant jų veikimo principus, konstrukciją, taikymo sritis ir pasirinkimo kriterijus. Tikslas yra suteikti inžinieriams, technikai ir pirkimų specialistams aiškų supratimą apie kiekvieno tipo pranašumus ir apribojimus.

Turinys

• 1. Veikimo principai: kaip veikia vieno ir dvigubo veikimo cilindrai
• 2. Konstrukcijos ir komponentų skirtumai
• 3. Taikymas kombainų sistemose
• 4. Veikimo ir valdymo charakteristikos
• 5. Pasirinkimo kriterijai: kurį cilindro tipą pasirinkti?
• 6. Dažnai užduodami klausimai (DUK)
• 7. Išvada

1. Veikimo principai: kaip veikia vieno ir dvigubo veikimo cilindrai

Hidraulinis cilindras yra mechaninė pavara, kuri hidraulinę energiją (skysčio slėgį) paverčia mechanine energija (tiesine jėga ir judesiu). Pagrindinis principas yra suslėgto hidraulinio skysčio pritaikymas stūmokliui cilindro cilindre. Slėgis veikia stūmoklio sritį ir sukuria jėgą, kuri judina stūmoklį ir pritvirtintą strypą. Judėjimo kryptis nustatoma pagal tai, į kurią stūmoklio pusę patenka skystis. Vieno veikimo ir dvigubo veikimo kombaino hidraulinis cilindras iš esmės skiriasi tuo, kaip skystis naudojamas judesiui valdyti.

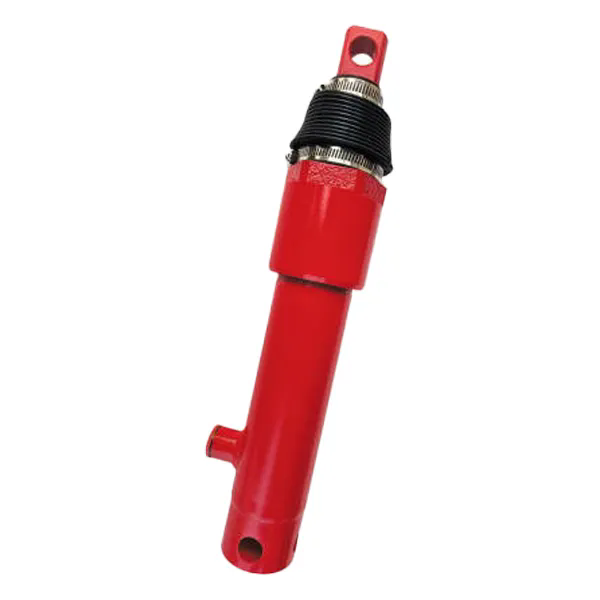

Vieno veikimo cilindras:Vieno veikimo cilindras turi vieną angą hidrauliniam skysčiui. Skystis tepamas tik vienoje stūmoklio pusėje (paprastai apačioje). Slėgis stumia stūmoklį ir strypą viena kryptimi, prailgindamas cilindrą. Grįžimo eiga (stūmoklio atitraukimas) pasiekiama išorine jėga. Dažniausios išorinės jėgos yra gravitacija (stūmoklį atgal traukiančios apkrovos svoris) arba mechaninė spyruoklė. Vieno veikimo cilindrai yra paprastos konstrukcijos ir naudojami tais atvejais, kai pati apkrova sukuria grąžinimo jėgą. Kombainuose vieno veikimo kombaino hidraulinis cilindras gali būti naudojamas tokioms užduotims kaip sunkių komponentų kėlimas, kai komponento svoris suteikia grąžinimo jėgą, kai atleidžiamas hidraulinis slėgis.

Dvigubo veikimo cilindras:Dvigubo veikimo cilindras turi du angas, po vieną kiekvienoje stūmoklio pusėje. Hidraulinis skystis gali būti tiekiamas į bet kurį prievadą, kad būtų sukurtas judėjimas bet kuria kryptimi. Norint išplėsti cilindrą, skystis tiekiamas į apatinę angą, stumiant stūmoklį aukštyn. Norint atitraukti cilindrą, skystis tiekiamas į viršutinę angą, stumiant stūmoklį žemyn. Tai užtikrina galingą judėjimą abiem kryptimis. Kiekviena kryptimi sukuriama jėga nebūtinai yra vienoda, nes stūmoklio efektyvusis plotas abiejose pusėse skiriasi (stiebo pusės efektyvusis plotas yra mažesnis dėl strypo skerspjūvio). Dvigubo veikimo cilindrai užtikrina tikslesnį valdymą ir naudojami ten, kur reikia jėgos abiem kryptimis. Kombainuose dvigubo veikimo kombaino hidrauliniai cilindrai naudojami tokioms funkcijoms kaip ritės aukščio valdymas, antgalio kampu arba pjovimo juostos padėties reguliavimas, kai reikalingas motorinis judėjimas abiem kryptimis.

Toliau pateiktoje lentelėje pateikiamas greta veikimo principų palyginimas.

At„Raydafon Technology Group Co., Limited“.Mes gaminame tiek vieno, tiek dvigubo veikimo kombainų hidraulinius cilindrus, kad patenkintume įvairius žemės ūkio sektoriaus poreikius. Mūsų inžinierių komanda gali suteikti ekspertų patarimų, kaip pasirinkti tinkamą cilindro tipą konkrečiam pritaikymui.

2. Konstrukcijos ir komponentų skirtumai

Vieno ir dvigubo veikimo kombainų hidraulinio cilindro konstrukcija atspindi skirtingus jų veikimo principus. Abiejų tipų cilindrų pagrindinės dalys yra panašios: cilindro cilindras, stūmoklis, strypas, sandarikliai ir galiniai dangteliai. Tačiau yra didelių konstrukcijos detalių skirtumų, kurie turi įtakos jų veikimui ir patikimumui. Pagrindiniai skirtumai yra stūmoklyje ir stūmoklio sandarinimo sistemoje.

Stūmoklis:Vieno veikimo cilindre stūmoklis paprastai yra paprastas į diską panašus komponentas, pritvirtintas prie strypo. Stūmoklis naudojamas jėgai perduoti iš hidraulinio skysčio į strypą. Dvigubo veikimo cilindre stūmoklis yra sudėtingesnis komponentas. Jame yra sandarikliai iš abiejų pusių, kad būtų išvengta skysčio nutekėjimo tarp dviejų kamerų. Stūmoklis turi atlaikyti slėgį iš abiejų pusių, o tam reikia tvirtos konstrukcijos. Dvigubo veikimo cilindro stūmoklis dažnai turi kreipiamąjį žiedą (arba susidėvėjimo žiedą), kad būtų išlaikytas išlygiavimas ir išvengta metalo ir metalo kontakto tarp stūmoklio ir cilindro angos.

Antspaudai:Sandarinimo sistema yra labai svarbi bet kurio hidraulinio cilindro veikimui. Vieno veikimo cilindre pagrindinis sandarinimo reikalavimas yra užkirsti kelią skysčio nutekėjimui iš slėginės stūmoklio pusės. Dvigubo veikimo cilindre turi būti sandarikliai abiejose stūmoklio pusėse, kad būtų išvengta nuotėkio tarp dviejų kamerų. Tai yra sudėtingesnis sandarinimo reikalavimas, nes reikia sandariklio, kuris atlaikytų slėgį iš abiejų krypčių. Dvigubo veikimo cilindro stūmoklio sandariklis dažnai yra dvigubo veikimo sandariklis, pvz., U formos tarpiklis arba poliuretano sandariklis.

Strypų sandarikliai:Abu cilindrų tipai turi strypų sandariklius, kad būtų išvengta skysčio nutekėjimo išilgai strypo. Tačiau dvigubo veikimo cilindro strypo sandariklis taip pat turi atlaikyti didesnį slėgį, kuris gali atsirasti stūmoklio koto pusėje. Tam gali prireikti tvirtesnio strypo sandariklio konstrukcijos.

Amortizacija:Dvigubo veikimo cilindrai dažnai turi amortizatorių eigos pabaigoje, kad sumažintų smūgio jėgas ir triukšmą. Tai ypač svarbu tais atvejais, kai cilindras dideliu greičiu juda sunkias apkrovas. Vieno veikimo cilindruose amortizacija yra mažiau paplitusi, nes grįžtamąjį eigą paprastai valdo išorinė jėga.

Toliau pateiktoje lentelėje palyginamos vieno ir dvigubo veikimo kombaino hidraulinio cilindro konstrukcijos ypatybės.

Raydafon Technology Group Co., Limited, mes gaminame kombainų hidraulinius cilindrus naudodami aukštos kokybės medžiagas ir tikslius gamybos procesus. Mūsų cilindrai yra sukurti taip, kad atitiktų griežtus žemės ūkio reikmėms, užtikrinant patikimą ir ilgalaikį veikimą.

3. Taikymas kombainų sistemose

Pasirinkimas tarp vieno ir dvigubo veikimo kombaino hidraulinio cilindro labai priklauso nuo konkretaus kombaino naudojimo. Kiekvienas cilindro tipas yra pritaikytas tam tikroms funkcijoms, atsižvelgiant į reikiamą judėjimą, jėgos profilį ir valdymo reikalavimus. Kombaino hidraulinis cilindras naudojamas įvairioms mašinos funkcijoms, nuo sunkių komponentų kėlimo iki sudėtingų judesių valdymo.

Vieno veikimo cilindro pritaikymas:Vieno veikimo cilindrai paprastai naudojami tais atvejais, kai apkrova gali užtikrinti grąžinimo jėgą. Kombainuose tai dažnai apima kėlimo operacijas, kai komponento svoris suteikia grąžinimo jėgą. Pavyzdžiui, vieno veikimo cilindras gali būti naudojamas kombaino pjaunamajai (pjautuvai) pakelti. Kai veikia hidraulinis slėgis, cilindras išsitraukia, pakeldamas antraštę. Kai slėgis atleidžiamas, antraštės svoris stumia cilindrą atgal žemyn. Panašiai kai kuriuose kombainuose ritės aukščiui reguliuoti naudojami vieno veikimo cilindrai, kur ritės svoris suteikia grąžinimo jėgą.

Dvigubo veikimo cilindro pritaikymas:Dvigubo veikimo cilindrai naudojami tais atvejais, kai reikalingas judesys abiem kryptimis. Kombainui tai apima tokias funkcijas kaip pjaunamosios kampo valdymas, ritės padėties reguliavimas ir iškrovimo sraigto valdymas. Pavyzdžiui, dvigubo veikimo kombaino hidraulinis cilindras gali būti naudojamas palenkti antgalį, kad būtų galima sekti žemės kontūrą. Cilindras gali būti išplėstas arba įtrauktas, kad būtų galima reguliuoti antraštės kampą. Panašiai, dvigubo veikimo cilindras dažnai naudojamas iškrovimo sraigto padėčiai valdyti, leidžiant jį prireikus išplėsti arba atitraukti. Norint tiksliai valdyti šias funkcijas, būtina galimybė užtikrinti judesį abiem kryptimis.

Žemiau esančioje lentelėje pateikiama tipinių kiekvieno tipo cilindrų naudojimo kombaino santrauka.

„Raydafon“ turime didelę patirtį gaminant kombainų hidraulinius cilindrus, skirtus įvairioms reikmėms. Mūsų inžinierių komanda gali suteikti ekspertų patarimus dėl tinkamo cilindro tipo jūsų konkrečiam pritaikymui.

4. Veikimo ir valdymo charakteristikos

Vieno veikimo ir dvigubo veikimo kombaino hidraulinio cilindro veikimo ir valdymo charakteristikos yra tiesioginė jų konstrukcijos ir veikimo principų pasekmė. Šių charakteristikų supratimas yra būtinas norint pasirinkti tinkamą cilindrą tam tikram pritaikymui ir integruoti jį į bendrą hidraulinę sistemą. Pagrindinės eksploatacinės charakteristikos, į kurias reikia atsižvelgti, yra jėgos išvestis, greičio valdymas ir valdymas.

Priverstinė išvestis:Hidraulinio cilindro jėgą lemia hidraulinis slėgis ir efektyvusis stūmoklio plotas. Vieno veikimo cilindrui jėga sukuriama tik ištempimo eigai. Jėga lygi slėgiui, padaugintam iš viso stūmoklio ploto. Dvigubo veikimo cilindro jėga sukuriama tiek ištempimo, tiek įtraukimo eigoje. Prailginimo eigos jėga yra tokia pati kaip vieno veikimo cilindro (slėgis x visas stūmoklio plotas). Atitraukimo takto jėga yra mažesnė, nes efektyvųjį plotą sumažina strypo plotas (slėgis x (stūmoklio plotas - strypo plotas)). Šis skirtumas gali būti reikšmingas, ypač cilindruose su dideliais strypais.

Greičio valdymas:Hidraulinio cilindro greitį valdo hidraulinio skysčio srautas. Vieno veikimo cilindro greitis reguliuojamas tik pailginimo eiga. Atitraukimo eigos greitį valdo išorinė jėga (gravitacija arba spyruoklė). Dvigubo veikimo cilindro greitis gali būti reguliuojamas tiek išilginimo, tiek įtraukimo eigomis, reguliuojant srautą į atitinkamą angą. Tai leidžia tiksliau valdyti cilindro judėjimą.

Valdymas:Dvigubo veikimo kombaino hidraulinis cilindras užtikrina tikslesnį valdymą nei vieno veikimo cilindras. Galimybė taikyti hidraulinį slėgį abiejose stūmoklio pusėse leidžia tiksliau nustatyti krovinio padėtį. Dvigubo veikimo cilindras taip pat leidžia naudoti regeneracines grandines, kurios tam tikrais atvejais gali padidinti cilindro greitį. Vieno veikimo cilindrai yra mažiau valdomi, nes grįžimo eiga priklauso nuo išorinės jėgos.

Toliau pateiktoje lentelėje apibendrinamos vieno ir dvigubo veikimo kombaino hidraulinio cilindro eksploatacinės charakteristikos.

Raydafon mūsų kombaino hidraulinis cilindras yra sukurtas taip, kad užtikrintų aukštą našumą ir patikimą veikimą. Mes naudojame pažangias gamybos technologijas, kad užtikrintume pastovią kokybę ir ilgą tarnavimo laiką.

5. Pasirinkimo kriterijai: kurį cilindro tipą pasirinkti?

Tinkamo kombaino hidraulinio cilindro tipo (vieno veikimo arba dvigubo veikimo) pasirinkimas yra svarbus inžinerinis sprendimas, turintis įtakos sistemos veikimui, patikimumui ir sąnaudoms. Atrankos procesas turėtų būti pagrįstas sistemingu paraiškos reikalavimų vertinimu. Reikėtų atsižvelgti į šiuos kriterijus:

Jėgos reikalavimai:Ar programai reikia jėgos abiem kryptimis? Jei reikalinga tik kėlimo arba stūmimo jėga, gali pakakti vieno veikimo cilindro. Jei reikia jėgos abiem kryptimis, būtinas dvigubo veikimo cilindras. Taip pat atsižvelkite į jėgos, reikalingos kiekviena kryptimi, dydį. Dvigubo veikimo cilindro atitraukimo eigos jėga yra mažesnė nei pratęsimo eiga dėl strypo srities, o tai gali būti veiksnys.

Kontrolės reikalavimai:Kiek tiksliai turi būti valdomas cilindras? Jei pakanka paprasto įjungimo/išjungimo valdymo, gali pakakti ir vieno veikimo cilindro. Jei reikia tikslios padėties, reikia dvigubo veikimo cilindro. Taip pat apsvarstykite, ar taikant programą reikia, kad cilindras išlaikytų padėtį, o tai lengviau pasiekti naudojant dvigubo veikimo cilindrą.

Greičio reikalavimai:Ar programai reikalingas kontroliuojamas greitis abiem kryptimis? Jei greičio reguliavimas reikalingas tik pailginimo eigai, gali būti priimtinas vieno veikimo cilindras. Jei greičio reguliavimas reikalingas abiem taktais, būtinas dvigubo veikimo cilindras.

Išlaidų svarstymai:Vieno veikimo cilindrai paprastai yra pigesni nei dvigubo veikimo cilindrai dėl paprastesnės konstrukcijos. Tačiau vieno veikimo cilindro sutaupytas sąnaudas reikia palyginti su galimais veikimo ir valdymo apribojimais.

„Raydafon Technology Group Co.,Limited“ galime padėti išsirinkti tinkamą kombaino hidraulinį cilindrą jūsų konkrečiai programai. Mūsų inžinierių komanda gali suteikti ekspertų patarimus pagal jūsų poreikius.

6. Dažnai užduodami klausimai (DUK)

1 klausimas: ar vieno veikimo cilindrą galima paversti dvigubo veikimo cilindru?

Atsakymas: Ne, vieno veikimo cilindro negalima paversti dvigubo veikimo cilindru. Cilindro konstrukcija iš esmės skiriasi. Vieno veikimo cilindras turi tik vieną angą ir vieną sandariklių rinkinį, o dvigubo veikimo cilindras turi dvi angas ir sandariklius abiejose stūmoklio pusėse. Pertvarkymui reikėtų visiškai perdaryti cilindrą ir pakeisti stūmoklį bei sandariklius, o tai nėra ekonomiškai naudinga. Paprastai praktiškiau įsigyti dvigubo veikimo cilindrą, kai reikia dvikryptės jėgos.

2 klausimas: kas atsitiks su skysčiu neslėgtoje vieno veikimo cilindro pusėje?

Atsakymas: Vieno veikimo cilindre neslėgta stūmoklio pusė paprastai išleidžiama į atmosferą. Tai leidžia orui patekti į cilindrą ir išeiti iš jo stūmokliui judant, neleidžiant susidaryti vakuumui ar viršslėgiui. Šis vėdinimas pasiekiamas per alsavimo angą. Kai kurie vieno veikimo cilindrai taip pat turi aplinkai atvirą strypo galą.

3 klausimas: kokio tipo cilindrai dažniausiai naudojami šiuolaikiniuose kombainuose?

Atsakymas: Šiuolaikiniai kombainai naudoja vieno ir dvigubo veikimo kombaino hidraulinio cilindro derinį, priklausomai nuo konkrečios paskirties. Paprastoms kėlimo užduotims atlikti dažnai naudojami vieno veikimo cilindrai. Tačiau sudėtingesnėms funkcijoms, kurioms reikalingas tikslus valdymas ir dvikryptė jėga, standartiniai yra dvigubo veikimo cilindrai. Šiuolaikinių kombainų tendencija yra daugiau dvigubo veikimo cilindrų, nes jie užtikrina didesnį valdymą ir universalumą.

4 klausimas: kaip sužinoti, ar mano programai reikia vieno ar dvigubo veikimo cilindro?

Atsakymas: Pasirinkimas priklauso nuo aplikacijos jėgos ir valdymo reikalavimų. Jei jums reikia jėgos tik viena kryptimi, o grįžimo eiga gali būti atlikta gravitacijos arba spyruoklės pagalba, gali pakakti vieno veikimo cilindro. Jei reikia jėgos abiem kryptimis arba tiksliai valdyti cilindro padėtį, reikalingas dvigubo veikimo cilindras. Mūsų techninė komanda gali padėti analizuoti jūsų paraišką.

5 klausimas: kaip strypo dydis įtakoja dvigubo veikimo cilindro jėgą?

Atsakymas: strypo dydis sumažina efektyvų stūmoklio plotą atitraukimo takto metu. Atitraukimo takto jėga yra lygi slėgiui, padaugintam iš stūmoklio ploto, atėmus strypo plotą. Tai reiškia, kad atitraukimo jėga visada yra mažesnė nei ištempimo jėga. Skirtumas tarp ištempimo ir atitraukimo jėgų yra reikšmingesnis cilindruose, kurių strypų skersmuo didesnis. Tais atvejais, kai reikia didelės jėgos abiem kryptimis, gali būti teikiama pirmenybė cilindrui su mažu strypu.

7. Išvada

Vieno veikimo ir dvigubo veikimo kombaino hidraulinis cilindras yra esminiai žemės ūkio technikos komponentai, tačiau jų paskirtis skiriasi. Vieno veikimo cilindras suteikia jėgą viena kryptimi, o grįžtamąjį eigą atlieka išorinė jėga, todėl jis tinka paprastoms kėlimo užduotims atlikti. Dvigubo veikimo cilindras suteikia jėgą abiem kryptimis, todėl užtikrina tikslų valdymą ir universalumą atliekant sudėtingas funkcijas. Tinkamo cilindro tipo pasirinkimas priklauso nuo konkrečių taikymo reikalavimų, įskaitant dvikryptės jėgos poreikį, valdymo tikslumą ir greičio valdymą.

„Raydafon Technology Group Co., Limited“ esame įsipareigoję tiekti aukštos kokybės kombaino hidraulinį cilindrą, atitinkantį aukštus žemės ūkio pramonės reikalavimus. Mūsų platus cilindrų asortimentas apima tiek vieno, tiek dvigubo veikimo modelius, o mūsų patyrusi inžinierių komanda gali suteikti ekspertų patarimus, kaip pasirinkti ir pritaikyti šiuos gaminius. Norėdami gauti daugiau informacijos, kviečiame susisiekti su mumis.
