Kokios yra hidraulinių cilindrų klasifikacijos?

Hidrauliniai cilindrai, kaip pagrindiniai hidraulinių sistemų valdomieji komponentai, daugiausia atsakingi už efektyvų hidraulinės energijos pavertimą mechanine energija, linijinio grįžtamojo arba siūbavimo judesio pasiekimą. Jo struktūra yra supaprastinta, našumas yra stabilus, jis gali pasiekti sklandų judėjimą nereikalaujant lėtėjimo įtaiso ir nėra perdavimo tarpo, todėl jis plačiai naudojamas įvairių tipų mašinose. Atsižvelgiant į skirtingas funkcijas, hidrauliniai cilindrai paprastai skirstomi į šias kategorijas.

Pagrindinė hidraulinių cilindrų klasifikacija

Vieno veikimo cilindrai

Vieno veikimo hidraulinis cilindras yra hidraulinis įtaisas, kuris gali sukurti vienpusę trauką tik vienašališkai stumiant hidraulinę alyvą, o jo atstatymą reikia užbaigti spyruoklėmis, savo svoriu arba išorinėmis apkrovomis. Įrenginį sudaro cilindro cilindras, cilindro galvutė, stūmoklis, stūmoklio kotas ir sandarinimo įtaisas. Hidraulinė alyva veikia tik vienoje stūmoklio veiksmingosios srities pusėje, o kita galinė kamera liečiasi su oru.

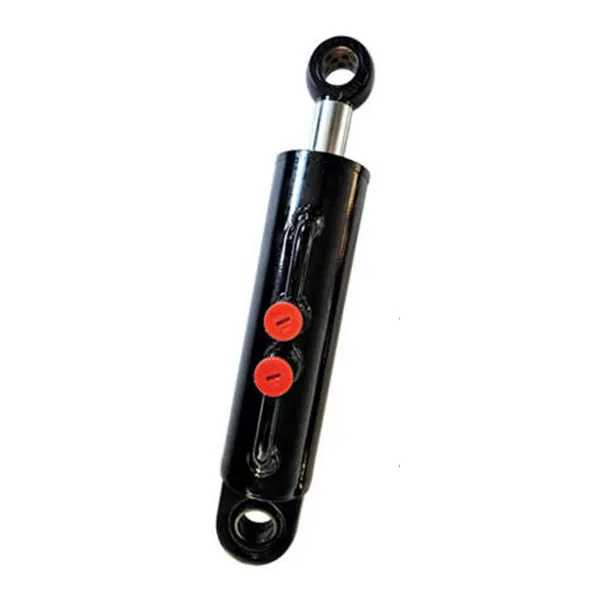

Raydafon modeliai:Šiukšliavežio hidraulinis cilindras, hidraulinis kėlimo cilindras

Garbage Truck Hydraulic Cylinder

Dvigubo veikimo cilindrai

Dvigubo veikimo hidraulinis cilindras reiškia hidraulinį cilindrą, kuris gali tiekti slėginę alyvą iš abiejų stūmoklio pusių. Jis dažnai naudojamas kaip domkratų varomoji dalis. Dvigubo veikimo hidraulinio cilindro pavara yra pagrindinis hidraulinio judėjimo sistemos išėjimo įtaisas. Nors jos dydis, tipas ir konstrukcijos struktūra skiriasi, ši dalis paprastai yra labiausiai pastebima. Šios pavaros paverčia skysčio slėgį į greitą, valdomą linijinį judesį arba jėgą, kad būtų galima vairuoti apkrovą.

Raydafon modeliai:Ekskavatoriaus hidraulinis cilindras, šakinio krautuvo hidraulinis cilindras

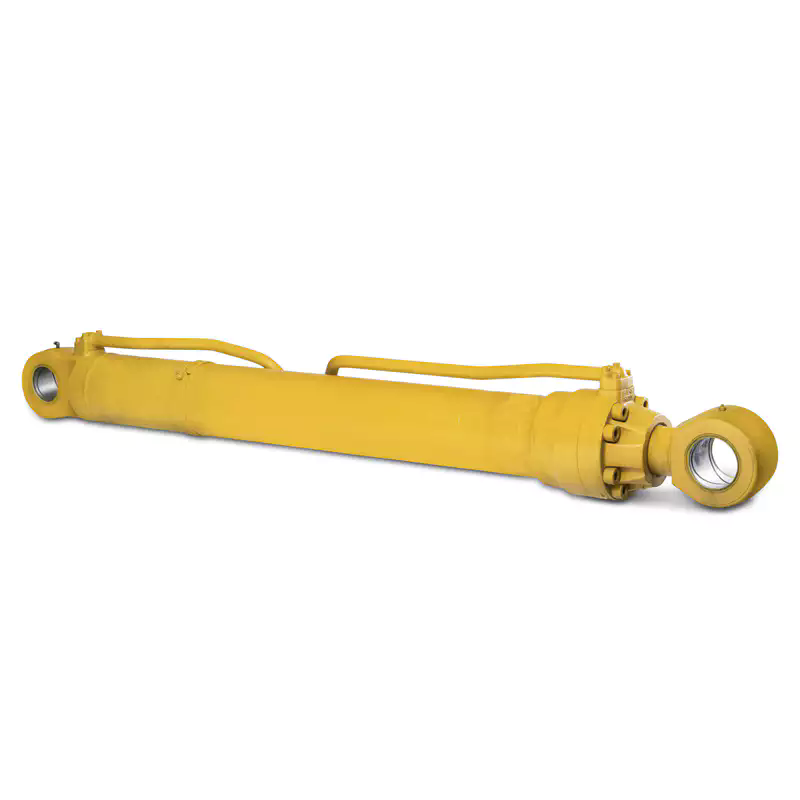

Excavator Hydraulic Cylinder

Teleskopiniai cilindrai

Teleskopinis hidraulinis cilindras, taip pat žinomas kaip kelių pakopų hidraulinis cilindras, susideda iš dviejų ar daugiau stūmoklių. Jo išplėtimo seka yra nuo didelio iki mažo, o įtraukus – nuo mažo iki didelio. Šis kompaktiškos konstrukcijos hidraulinis cilindras gali pasiekti ilgesnį eigą ir trumpesnį ilgį įtraukus.

Raydafon modeliai:

Oro darbo transporto priemonių hidrauliniai cilindrai

Aerial Work Vehicle Hydraulic Cylinders

Produkto parametraiRaydafon'shidraulinis cilindras

Medžiagų mokslas:

Statinė: besiūliai plieniniai vamzdžiai

Strypai: 4340 legiruotasis plienas + 0,05 mm chromavimas

Tvirtinimas: kaltas SAE 1045 anglinis plienas

Techninių parametrų lentelė:

Produkto kategorija	Anga (mm)	Eiga (mm)	Maksimalus slėgis
Mobiliųjų kranų hidrauliniai cilindrai	50–300	200–3000	250 barų
Teleskopiniai hidrauliniai cilindrai	80–220	500–5000	180 barų
Kombaino hidraulinis cilindras	40–150	400–2000	160 barų
Vairo hidraulinis cilindras	25–90	50–600	210 barų
Ekskavatoriaus hidraulinis cilindras	60–320	150–2500	280 barų
