Plastikinės kūginės pavaros

„Raydafon“ gamina plastikinius kūginius krumpliaračius Ningbo mieste, Kinijoje, suformuotas iš POM ir nailono stačiakampėms pavaroms. Standartiniai santykiai yra 1:1, 2:1, 3:1, 4:1 ir 5:1; žingsnio moduliai nuo M0,25 iki M1; dantų skaičius nuo 10 iki 60; angos skersmenys nuo 3,0 iki 10,0 mm; išoriniai skersmenys nuo 8,7 iki 60,4 mm; darbinė temperatūra –40 °C iki +80 °C. Dalių numeriai yra GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GBBS1M51205, GBBS21, GB012051. GB1M512* ir GB1M512BS*. BS priesaga nurodo žalvarinį įdėklą ir varžtą. Svarbu: GB1M512* ir GB1M512BS* atitinka tik 60 dantų kūginę pavarą ir nėra suderinamos su kitomis pavaromis. Formuota danties geometrija suteikia tylų, tvirtą tinklelį; polimeras yra savaime tepantis ir atsparus chemikalams. Galimas braižyti pritaikytas modulis, dantų skaičius, kiaurymė, stebulė ir medžiagos klasė; citata per 24 valandas.

Plastikinės kūginės pavaros – pagal užsakymą suformuotas POM ir nailonas, nuo M0,25 iki M1

Stačiakampės pavaros krumpliaračiai, skirti mažiems tiksliams mechanizmams: visa santykio šeima nuo 1:1 iki 5:1 su 10–60 dantų, suformuota iš POM arba nailono, su pasirenkamu žalvario įdėklu ir nustatymo varžtu. Pakankamai tylus kavos aparatams ir spausdintuvams, pakankamai lengvas baterijomis maitinamiems įrenginiams ir tiekiamas piešimui bet kurioje pasaulio vietoje.

  • 1:1 – 5:1Standartiniai santykiai
  • M0.25 – M1Pitch modulis (mod)
  • 10-60Galimi dantų skaičiavimai
  • -40 iki +80 °CDarbinė temperatūra

Plastikinės kūginės krumpliaračiai stačiakampėms pavaroms – pagal užsakymą suformuotas POM ir nailonas

Plastikinė kūginė pavara pasuka pavarą 90 laipsnių kampu, naudodama suformuotus polimerinius dantis, o ne metalinius. Šis vienintelis pakeitimas pašalina tepimo poreikį, sumažina poros svorį ir daro tinklelį pastebimai tylesnį – todėl toks išdėstymas rodomas kavos aparatuose, spausdintuvuose, užuolaidų varikliuose, robotų dulkių siurbliuose ir mažose nuotolinio valdymo transporto priemonėse. Raydafon gamina šią šeimą kaip gamintoją ir tiekėją iš savo gamyklos Ningbo mieste, Kinijoje, todėl tarp jūsų ir liejimo mašinos nėra jokios prekybos maržos.

Pritaikymas apima parametrus, pagal kuriuos dažniausiai nustatoma, ar pavara tinka: modulis, dantų skaičius, angos skersmuo, stebulės ir įvorės matmenys, santykis ir pats polimeras. Atsiųskite brėžinį, pavaros pavyzdį ar net nuotrauką su matmenimis ir mes patvirtinsime artimiausią standartinę detalę arba pasiūlysime naują įrankį. Susiję produktai iš to paties dirbtuvės apima platesniusplastikinė pavaradiapazonas,plastikinė sraigtinė pavarašeima lygiagrečiojo veleno pavaroms ir metaluikūginė pavaralinija, kurioje sukimo momentas viršija polimero galimą.

Plastikinės kūginės pavaros specifikacijos

  • Standartinių matmenų nuorodaΦ12 mm (taip pat galimi dydžiai, nurodyti toliau esančioje lentelėje)
  • Pitch modulis (mod)M0,25, su 0,5 ir 1,0 standartinių dalių diapazone
  • Medžiagos tipasPlastikas – POM, nailonas (PA) arba pagal kliento pageidavimą
  • Santykiai1:1, 2:1, 3:1, 4:1, 5:1
  • Darbinė temperatūra-40 °C iki +80 °C
  • Pasirenkamos funkcijosŽalvarinis įdėklas, varžtas, individuali anga ir stebulė
  • TinkinimasModulis, dantų skaičius, kiaurymė, kojos ilgis, danties plotis, medžiagos klasė

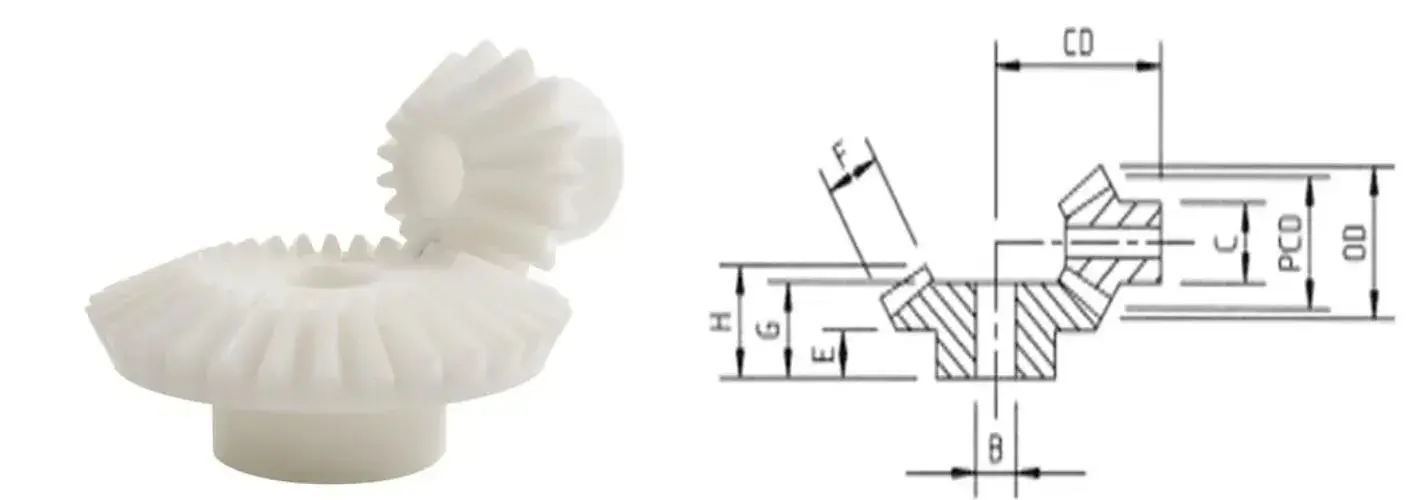

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Plastikinių kūginių krumpliaračių šeimos etaloninė geometrija – toliau pateiktos matmenų raidės atitinka šį brėžinį.
1:1Vienodas greitis, perdavimas stačiu kampu
2:1Sumažinkite išvesties greitį per pusę
3:1Trečiojo greičio sumažinimas
4:1Ketvirčio greičio sumažinimas
5:1Penkto greičio sumažinimas

Svarbi atitikimo pastaba:poros turi būti naudojamos kartu. Tiesių dantų kūginės krumpliaračiai santykiu 1:1 gali būti keičiami savo santykiu, bet5:1 santykio dalys, kurių dalies numeris baigiasi * (GB1M512* ir GB1M512BS*), atitinka tik 60 dantų kūginę pavarą – jų geometrija nesuderinama su jokia kita pavara.Prieš užsakydami patvirtinkite sujungimo dalies numerį.

Matmenys, dantų skaičius ir santykis

Visi matmenys mm. Naudokite raides B, CD, C, E, F, G ir H kartu su pirmiau pateiktu nuorodos brėžiniu, kad patikrintumėte, ar jis atitinka jūsų išdėstymą.

Slinkite lentelę į šoną, kad perskaitytumėte kiekvieną stulpelį. Dešiniajame stulpelyje rodomas kiekvienos dalies žalvarinis įdėklas ir varžto versija.

Dalies Nr. Pikis
(modas)
Nr. iš
dantų
Visi matmenys mm Žalvarinis įdėklas
ir nustatymo varžtas
Išorėje dia. Žingsnio dia. Gręžimo sk. B CD Stebulės sk. C Boso ilgis E Dantų plotis F Ilgis G Ilgis H
1:1 santykis
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
2:1 santykis
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
3:1 santykis
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
4:1 santykis
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
5:1 santykis
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Skaitant lentelę:dalys su priesaga BS turi žalvarinį įdėklą ir varžtą, skirtą teigiamo veleno tvirtinimui. Raidės B, CD, C, E, F, G ir H atitinka nuorodinį brėžinį, esantį aukščiau esančiame specifikacijų skyriuje. Brūkšnys ilgio stulpelyje reiškia, kad matmenys tai daliai netaikomi. Nežinote, kuri pora tinka jūsų išdėstymui? Atsiųskite brėžinį arba veleno matmenis ir mes suderinsime.

Produkto detalė

Mūsų suformuotų plastikinių kūginių krumpliaračių nuotraukos – danties forma, stebulė ir žalvarinis įdėklas.

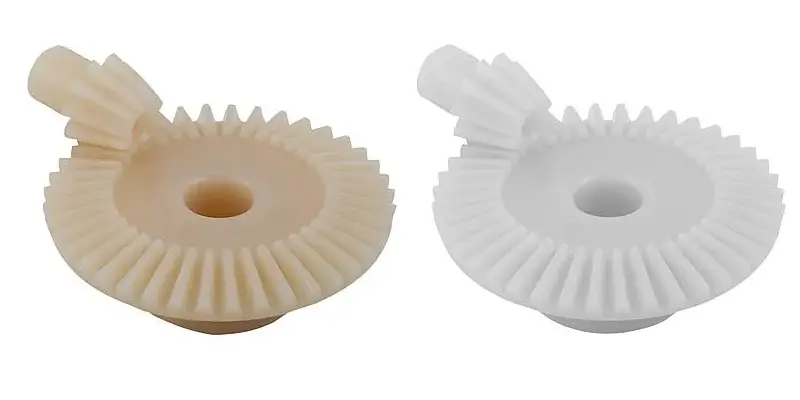

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Formuotos plastikinės kūginės krumpliaračiai – danties forma ir stebulės detalės visame santykio diapazone.

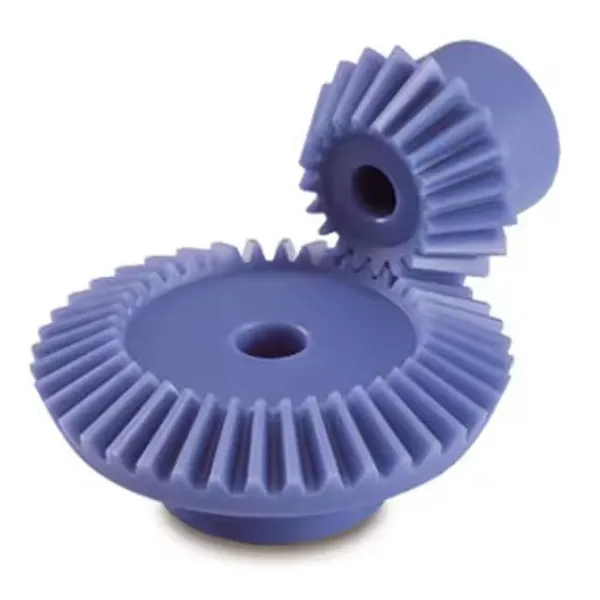

Plastic bevel gear pair in POM moulded for a right-angle drive
POM kūginių pavarų pora, skirta stačiakampei pavarai.

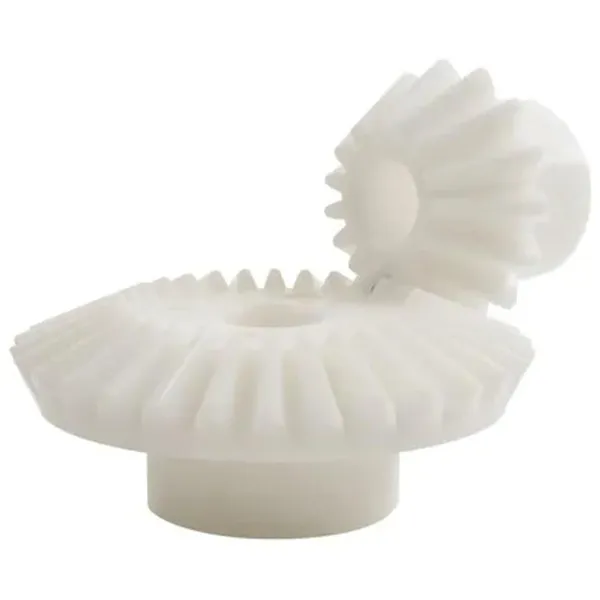

Plastic bevel gear set assembled and checked before packing
Prieš pakuojant patikrintas sujungtų pavarų rinkinių tinklelis ir tarpas.

Pagrindiniai privalumai

  • Švarūs, dilimui atsparūs polimeraiPOM ir nailonas atsparūs drėgmei ir įvairioms cheminėms medžiagoms, todėl pavara ir toliau veikia drėgnoje, nuplaunamoje ar silpnai korozinėje aplinkoje, kur ilgainiui padengtas metalinis krumpliaratis surūdija. Jokio dažymo, dengimo ir alyvos plėvelės, kurią reikia prižiūrėti.
  • Tiksliai suformuoti dantysDantų forma atsiranda iš formos ertmės, o ne iš pjaustytuvo, todėl suspaudimas išlieka tvirtas ir nuoseklus visoje partijoje. Rezultatas yra tolygus, tylus sukimasis – ši savybė yra svarbiausia triukšmui jautriuose įrenginiuose, pavyzdžiui, kavos aparatuose ir spausdintuvuose.
  • Dalis metalo svorioMaža masė sumažina velenų ir guolių apkrovą, sumažina variklio inerciją ir pailgina nešiojamų ir baterijomis maitinamų gaminių akumuliatoriaus veikimo laiką.
  • Stačiakampis diskas kompaktiškame vokeKūginė geometrija perduoda galią 90 laipsnių kampu, nereikalaujant atskiro pavarų dėžės korpuso, todėl maži mechanizmai yra trumpi ir lengvai surenkami.
  • Pritaikyta pagal jūsų piešinįModulis, dantų skaičius, angos skersmuo, stebulės ir įvorės matmenys, santykis ir polimero klasė gali būti pagaminti pagal poreikį. Jei tinka standartinė lentelės dalis, mes taip pasakysime ir sutaupysime įrankių išlaidas.
  • Gamyklinė kaina ir kontrolėFormavimas, tikrinimas ir pakavimas vyksta įmonės viduje, todėl nėra tarpinės maržos, o kokybę tikrina ta pati komanda, kuri gamino detalę.

Programos

Dėl lengvo svorio, tylaus veikimo ir atsparumo korozijai plastikinės kūginės pavaros tinka mažoms stačiakampėms pavaroms keliose gaminių grupėse.

Išmaniųjų namų įrenginiai

Išmaniosios užuolaidų mašinos atsidaro ir užsidaro tyliai, netrikdydami patalpos, o robotai dulkių siurbliai naudoja tą pačią stačiakampę pavarą lipdami ir pasukdami su maža galia ir ilgą tarnavimo laiką.

Biuro įranga

Spausdintuvai priklauso nuo vienodos dantų formos, kad popierius padėtų sklandžiai ir mažas veikimo triukšmas, o smulkintuvai naudoja cheminį atsparumą ir atsparumą dilimui, kad atlaikytų nuolatinį popieriaus įkrovimą be ankstyvo gedimo.

Žaislai ir plataus vartojimo prekės

Nuotoliniu būdu valdomos transporto priemonės pasižymi mažu svoriu, dėl kurio pailgėja akumuliatoriaus veikimo laikas, o polimeras toleruoja kritimus ir smūgius. Galimos tinkamos medžiagų klasės vaikų gaminiams.

Kavos aparatai ir smulkūs prietaisai

Stačiakampio kampo pavaros uždaruose prietaisuose veikia neužteršdamos aplinkinių dalių riebalais, o suformuotas tinklelis užtikrina žemą veikimo triukšmą buitinėje aplinkoje.

Prietaisai ir mažos pavaros

Kompaktiški 90 laipsnių perdavimai matavimo ir padėties nustatymo mechanizmuose, kur maža inercija ir nemagnetinės, nerūdijančios dalys yra privalumas.

Pagal užsakymą pagaminta technika

Bet kokia maža stačiakampė pavara, kur kitu atveju reikėtų metalinės kūginės poros, atskiro korpuso ir tepimo taško. Atsiųskite brėžinį ir pareigą ir mes patarsime dėl medžiagos ir santykio.

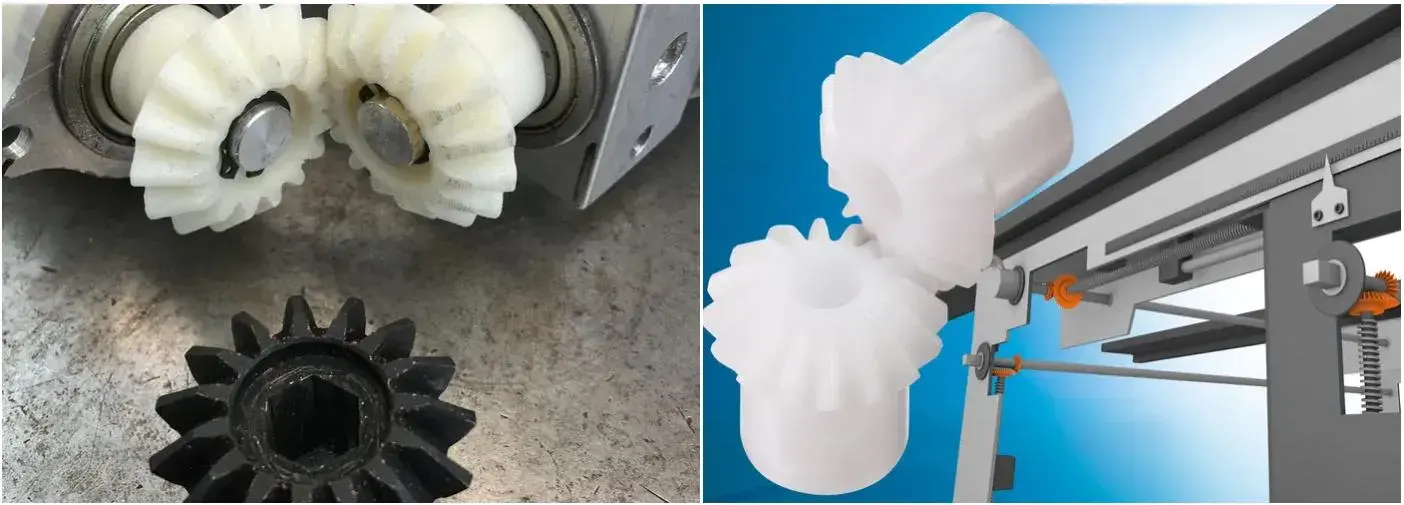

Plastic bevel gears used in smart home, office equipment and toy applications
Plastikiniai kūginiai krumpliaračiai naudojami išmaniuosiuose namuose, biuro įrangoje ir plataus vartojimo gaminiuose.

Pirkėjo DUK

  • Ar galite pagaminti plastikinę kūginę pavarą pagal mano brėžinį arba iš pavyzdžio?Taip. Atsiųskite matmenų brėžinį arba pavaros pavyzdį su moduliu, dantų skaičiumi, santykiu, kiauryme ir pasirinkta medžiaga. Patvirtiname, ar tinka esama standartinė dalis aukščiau esančioje lentelėje, arba siūlome naują formą, ir pirmiausia galime pateikti apdirbtą prototipą, jei prieš įrankį norite patvirtinti geometriją.
  • Kokią medžiagą turėčiau pasirinkti, POM ar nailoną?POM yra įprastas pasirinkimas tikslioms kūgių poroms, nes jis yra standus, turi mažą trintį ir matmenys yra stabilūs esant drėgmei, todėl atstumas tarp centro ir atstumas yra nuspėjamas. Nailonas yra kietesnis ir geriau sugeria smūgį, tačiau sugeria drėgmę ir šiek tiek juda. Nurodykite apkrovą, greitį ir aplinką ir mes rekomenduosime vieną.
  • Ar krumpliaračiai tiekiami kaip suderinta pora?Kūginė pora tinkamai veikia tik su sujungimo pavara, kuriai ji buvo sukurta. Dalys, pažymėtos žvaigždute (GB1M512* ir GB1M512BS*), atitinka tik 60 dantų pavarą ir nėra suderinamos su kitomis pavaromis. Dėl kiekvieno kito dalies numerio prieš užsakydami patvirtinkite sujungimo dalį su mumis ir mes patikrinsime porą.
  • Ką reiškia BS priesaga ant dalies numerio?BS nurodo žalvarinį įdėklą ir fiksavimo varžtą, kuris užtikrina teigiamą mechaninį veleno fiksavimą, o ne kliautis paprasta liejimo kiauryme. Tai įprastas pasirinkimas, kur pavara apkrauna atbulinės eigos apkrovą arba kai velenas neturi slysti.
  • Kokia yra darbinė temperatūra ir ar galite tiekti aukštesnės temperatūros medžiagą?Standartinis diapazonas yra nuo –40 °C iki +80 °C. Įrenginiams, kurie veikia karštiau, galima nurodyti tokias medžiagas kaip PEEK arba PPS; pasakykite mums nuolatinę darbo temperatūrą ir mes patvirtinsime, ko reikia programai.
  • Koks yra jūsų pristatymo laikas ir užsakymo sąlygos?Atsiųskite dalies numerį arba brėžinį su reikiamu kiekiu. Mes atsakome pateikdami kainą, įrankių reikalavimus, jei tokių yra, ir pristatymo laiką – paprastai per 24 valandas. Standartinės dalys pristatomos iš gamybos atsargų; naujas įrankis atitinka patvirtintą brėžinį.

Susiję produktai ir tolesnis skaitymas

Paprašykite plastikinės kūginės pavaros kainos

Atsiųskite dalies numerį iš aukščiau esančios lentelės arba savo brėžinį – modulį, santykį, dantų skaičių, skylę ir kiekį. Patvirtiname, kad tinka poravimosi įrangai, patariame dėl medžiagos ir per 24 valandas pateikiame kainą bei pristatymo laiką.

Siųsti užklausą dabar

* Santykiai turi būti užsakomi kaip suderintos poros. Matmenys atitinka brėžinį specifikacijų skyriuje; prieš užsakydami patvirtinkite galutinį brėžinį su savo surinkimu. Žalvario įdėklų ir varžtų versijos identifikuojamos pagal BS galūnę.
