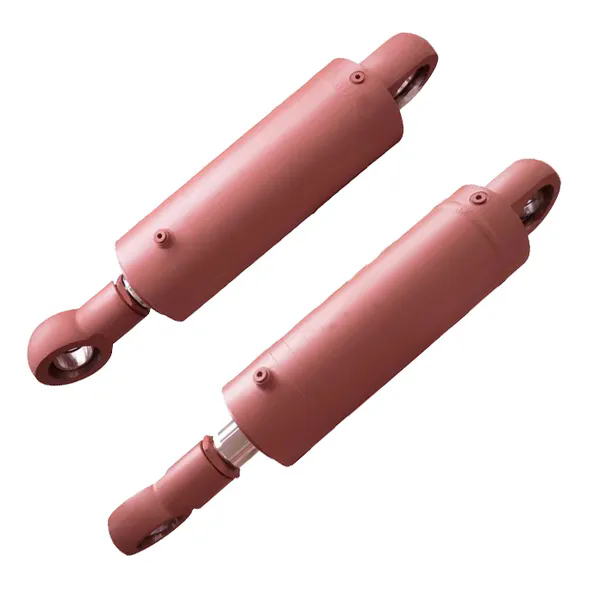

Kaip darbinis slėgis veikia hidraulinio cilindro dizainą?

„Raydafon Technology Group Co., Limited“.praleido du dešimtmečius tobulindamas slėgio ir cilindro veikimo ryšį. Darbinis slėgis nėra tik skaičius specifikacijų lape – tai pagrindinė jėga, kuri lemia medžiagos pasirinkimą, sienelės storį, sandariklio architektūrą ir net strypo paviršiaus apdorojimą. Kai hidraulinis cilindras susiduria su didesniu slėgiu, kiekvienas komponentas turi būti iš naujo suplanuotas, kad būtų saugiai ir efektyviai sulaikoma ta jėga. Mūsų inžinieriai dažnai sako, kad slėgis apibrėžia hidraulinio cilindro charakterį: žemo slėgio sistemos teikia pirmenybę sąnaudoms, o aukšto slėgio konstrukcijos reikalauja metalurginės patirties ir mikronų lygio tolerancijos.

Praktiškai klausimas "Kaip darbinis slėgis veikia hidraulinio cilindro konstrukciją?" yra atsakyta tiriant streso pasiskirstymą, nuovargio gyvenimą ir skysčių dinamiką. Pavyzdžiui, cilindrui, kurio vardinė slėgis yra 250 barų, reikia statinės su žymiai didesne takumo riba, palyginti su 100 barų versija. Mūsų gamykla adresuRaydafon naudoja baigtinių elementų analizę, kad nustatytų streso karštąsias vietas. Šiame straipsnyje apžvelgsime tikslius parametrus, medžiagų lenteles ir inžinerinę logiką, susiejančią darbinį slėgį su tvirtuhidraulinis cilindrasdizainas. Taip pat pasidalinsime realaus pasaulio sąrašais, kaip mūsų komanda pritaiko balionus kasybos, jūroje ir mobiliosioms programoms.

Kodėl darbinis slėgis lemia hidraulinio cilindro medžiagos pasirinkimą?

Hidraulinio cilindro medžiaga yra pirmoji gynybos linija nuo milžiniškų jėgų, kurias sukuria suslėgtas skystis. Didėjant darbiniam slėgiui, cilindro cilindro įtempis (lankų įtempimas) ir galinių dangtelių įtempimas didėja tiesiškai. Cilindrui, kurio vidinis skersmuo yra 100 mm, padidinus slėgį nuo 160 barų iki 320 barų, jėga, bandanti plyšti statinę, padvigubėja. Todėl mūsų gamykla tiekia tik aukštos kokybės plieną, pvz., E355 arba 27SiMn vidutinio slėgio serijoms, o esant ekstremaliam slėgiui (virš 400 barų) pereiname prie chromo-molibdeno lydinių, tokių kaip 4140 arba 4340, termiškai apdorotų, kad takumo riba viršytų 750 MPa.

Pagrindinės medžiagos savybės, įtakojamos slėgio

• Tempimo stipris:Minimali takumo riba turi viršyti didžiausio darbinio slėgio sukeltą įtempį, atsižvelgiant į saugos koeficientą (paprastai nuo 2,5:1 iki 4:1).
• Suvirinamumas:Didelio stiprumo plieną dažnai reikia iš anksto pašildyti ir po suvirinimo apdoroti, kad būtų išvengta įtrūkimų, o tai labai svarbu palaikant slėgį.
• Kietumas:Jei slėgis viršija 300 barų, vidinis paviršius gali būti kietinamas indukciniu būdu, kad būtų atsparus mikrosuvirinimui nuo teršalų.
• Atsparumas nuovargiui:Slėgio ciklai sukelia progresuojančią žalą; smulkiagrūdės struktūros medžiagos (pvz., naudojamos Raydafon Technology Group Co., Limited) atsparios įtrūkimų atsiradimui.

Mūsų projektuotojų komanda naudoja toliau pateiktą lentelę kaip greitą nuorodą pradiniame pasiūlymo etape. Tai rodo, kaip darbinis slėgis keičia medžiagos klasę tipiškam 80 mm skersmens hidrauliniam cilindrui.

Be statinės, stūmoklio koto medžiaga taip pat vystosi. Aukšto slėgio hidrauliniam cilindrui mūsų gamykla naudoja indukciniu būdu grūdintą 1045 arba nerūdijantį plieną 17-4PH, kad būtų atsparus įbrėžimams esant padidėjusiam strypo įtempimui. 2024 m. „Raydafon Technology Group Co.,Limited“ pristatė patentuotą mikro legiruotą plieną, skirtą cilindrams, nuolat veikiantiems esant 350 barų slėgiui mobiliuosiuose įrenginiuose. Šis pakeitimas padidino nuovargio tarnavimo laiką 40%, išlaikant apdirbamumą. Apibendrinant, klausimas "kodėl medžiaga?" Į jį tiesiogiai atsako slėgis: didesniam slėgiui reikia tvirtesnių, kietesnių ir nuovargiui atsparesnių lydinių. Be tinkamos medžiagos cilindras arba nuleistų, arba katastrofiškai plyštų.

Kaip apskaičiuoti sienos storį pagal darbinį slėgį?

Sienelės storio apskaičiavimas yra pagrindinis hidraulinio cilindro projektavimo žingsnis, tiesiogiai veikiamas darbinio slėgio. Mūsų inžinerijos skyriuje naudojama klasikinė formulė pagrįsta storasienių cilindrų Lame lygtimi. Tačiau praktiniam dizainui naudojame supaprastintą versiją:t = (P × D) / (2 × σ_leisti)kur P yra slėgis, D yra angos skersmuo, o σ_allow yra leistinas medžiagos įtempis (takumo stiprumas / saugos koeficientas). Bet tai tik išeities taškas.

„Raydafon Technology Group Co.,Limited“ visada taikome papildomus dinaminius veiksnius, nes slėgis retai būna statinis. Smūgio slėgis (slėgio šuoliai) gali būti 1,5 karto didesnis už vardinį darbinį slėgį. Todėl mūsų hidraulinių cilindrų konstrukcijose yra:

• Minimalūs sienų skaičiavimai pagrįsti didžiausiu slėgiu, o ne vardiniu.Pavyzdžiui, sistema, veikianti esant 250 barų slėgiui su šuoliais iki 400 barų, verčia mus projektuoti 400 barų slėgį, tada sumažinti ciklinį tarnavimo laiką.
• Išorinio skersmens žingsniai:Standartiniai dydžiai dažnai turi atskirus OD žingsnius. Mūsų gamykla parenka kitą didesnį standartinį vamzdį, jei apskaičiuota sienelė viršija 90% standartinio dydžio, užtikrinant saugumo ribą.
• Galinio dangtelio storis:Slėgis taip pat veikia dangtelius; Mes naudojame FEA, kad nustatytų varžtų modelius ir dangtelio storį, dažnai 20–30% storesnį nei statinė aukštam slėgiui
•


Žingsnis po žingsnio požiūris į mūsų gamyklą

Kaip matote, darbinis slėgis sukelia skaičiavimų grandinę, apimančią dinaminę apkrovą, gamybos toleranciją ir net terminio apdorojimo iškraipymus. Mūsų gamykla neseniai pristatė serijąhidrauliniai cilindrai500 barų presui; sienelės storis viršijo 35 mm 160 mm kiaurymei, naudojant kaltinį 4340. Tokiu atveju kiekvienas milimetras buvo pagrįstas Lame analize ir patikrintas ultragarsu. Esmė: didesnis slėgis verčia storesnes sienas, tačiau protingas dizainas taip pat atsižvelgia į svorio ir išlaidų optimizavimą. Raydafon Technology Group Co.,Limited nuolat subalansuoja šiuos veiksnius, kad pagamintų kompaktiškus, bet patvarius cilindrus.

Kokios sandarinimo technologijos reikalingos aukštam darbiniam slėgiui?

Tarpikliai yra patys subtiliausi, tačiau svarbiausi komponentai, kai slėgis didėja. Hidraulinis cilindras priklauso nuo sandariklių, kad skystis būtų be nuotėkio, net esant ekstremaliam slėgiui ir temperatūrai. Esant žemam slėgiui (žemiau 100 barų), gali pakakti paprastų nitrilinių O žiedų su atsarginėmis atramomis. Tačiau didėjant darbiniam slėgiui, ekstruzija tampa pagrindine grėsme. Sandarinimo medžiaga turi būti pakankamai kieta, kad atsispirtų tarpo išspaudimui, tačiau pakankamai lanksti, kad išlaikytų kontaktą. Mūsų „Raydafon Technology Group Co., Limited“ inžinieriai naudoja poliuretano (PU) ir PTFE pagrindu pagamintus junginius didesniam nei 250 barų slėgiui.

Slėgiu valdomų sandariklių pasirinkimo kriterijai

• Išspaudimo tarpo valdymas:Didesnis slėgis atveria mikroskopinius tarpus tarp metalinių dalių. 400 barų hidrauliniam cilindrui nurodome antiekstruzinius žiedus (atsarginius žiedus), pagamintus iš PEEK arba bronzos.
• Trintis ir susidėvėjimas:Aukštas slėgis padidina sandariklio įtampą; Stūmoklių sandarikliai padengiami specialiomis mažos trinties dangomis, tokiomis kaip PTFE bronza, kad būtų išvengta slydimo.
• Temperatūros kilimas:Slėgis sukelia šilumą; Mūsų gamykla parenka sandariklius, skirtus nuolatiniam darbui esant 120 °C, naudojant HNBR arba FKM, jei alyvos temperatūra yra aukšta.
• U formos puodelis ir stūmoklio sandariklis:Esant slėgiui, viršijančiam 300 barų, stūmokliui nukreipti dažnai naudojame slėginio U formos taurės ir nusidėvėjimo žiedo derinį.

Žemiau esančioje lentelėje apibendriname tipinius sandarinimo būdus, kuriuos naudoja mūsų projektavimo komanda, tiesiogiai susijusius su darbinio slėgio diapazonais:

Be to, esant aukštam slėgiui, paviršiaus apdaila tampa itin svarbi. Mūsų gamykla reikalauja 0,2 µm Ra strypo apdailos, kad sandarikliai išliktų esant 400 barų. Taip pat chromuojame arba nitriname, kad sumažintume trintį. Vienam neseniai vykdomam projektui „Raydafon Technology Group Co., Limited“ sukūrėme 500 barų hidraulinio cilindro, naudojamo atviroje jūroje veikiančiuose įtempikliuose, tandeminį sandarinimo įrenginį; jame buvo keturi atsarginiai žiedai ir slėgio mažinimo griovelis. Be šio specialaus požiūrio sandariklis išsiveržtų per kelias sekundes. Taigi, darbinis slėgis tiesiogiai diktuoja ne tik medžiagą, bet ir visą sandarinimo sistemos architektūrą, užtikrinančią besandarumą per milijonus ciklų.

Santrauka: Slėgis kaip pagrindinis hidraulinio cilindro konstrukcijos kintamasis

Darbinis slėgis yra vienintelis veiksnys, turintis įtakos hidraulinio cilindro konstrukcijai. Nuo didelio stiprumo legiruotojo plieno pasirinkimo iki tikslaus sienelės storio apskaičiavimo taikant Lame teoriją ir nuo kelių komponentų PTFE tarpiklių parinkimo iki galinių dangtelių nuovargio analizės – kiekvienas sprendimas kyla iš klausimo „kiek barų?“. „Raydafon Technology Group Co., Limited“ sukūrė balionus, skirtus nuo 50 barų iki 700 barų slėgiui, ir kiekvienas projektas dar kartą patvirtina, kad slėgio poveikio ignoravimas sukelia gedimus. Gerbdami slėgį dėl tvirtų medžiagų, išmanaus sienų dydžio ir pažangaus sandarinimo, tiekiame saugius ir efektyvius hidraulinius cilindrus. Mūsų gamykla integruoja slėgio duomenis į kiekvieną CAD modelį ir kiekvieną kokybės patikrinimą, užtikrindama, kad galutinis produktas atlaikytų realias sąlygas. Raydafon Technology Group Co., Limited, kiekvienas mūsų inžinierius hidraulinis cilindras pasakoja apie įvaldytą slėgį. Nesvarbu, ar jums reikia didelio galingumo cilindro kasybai, ar kompaktiško pramoninės automatikos agregato, mūsų komanda yra pasirengusi jums padėti su 20 metų įžvalga.Susisiekite su mūsų gamykla šiandien.
