GIGL būgno formos krumpliaračio movos keitimas

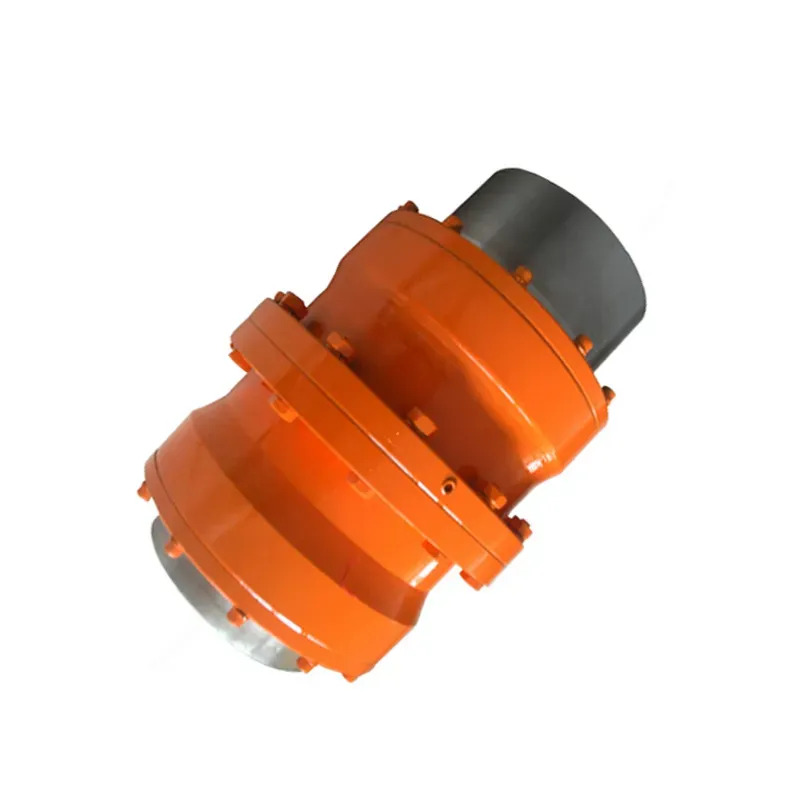

GIGL būgno formos krumpliaračių mova, skirta didelės apkrovos pramoninei transmisijai

Jei jūsų sunkiajai technikai – plieno gamyklų valcavimo stovams, cemento gamyklų trupintuvams ar kasybos konvejeriams – reikia jungties, kuri neatsitrauktų nuo didelio sukimo momento, Raydafon pakeisGIGL būgno formos krumpliaračio movasukurtas būtent tam darbui.

Būgno formos dantys, sukurti naudoti tikrame pasaulyje

Kas tai darobūgninės pavaros movaišsiskirti? Būgno formos dantys. Jie ne tik perduoda galią – jie susitvarko su realaus naudojimo netvarka. Maksimalus sukimo momentas siekia 2000 kN·m, kiaurymės dydžiai svyruoja nuo 50 mm iki 400 mm, o kampinis poslinkis trunka iki 1,5 laipsnio. Be to, jis kompensuoja ašinius ir radialinius poslinkius, kurie greitai susidėvi įprastas movas.

42CrMo plienas su tiksliai šlifuotais evoliuciniais dantimis

Raydafon gamina jį iš 42CrMo didelio stiprumo plieno, tada iki galo šlifuoja evoliucinės krumpliaračio dantis – todėl galia teka sklandžiai, o susidėvėjimas išlieka mažas. Tai pagrindinis dalykas ieškantiems pirkėjųdidelio sukimo momento krumpliaračių movos, skirtos pramoniniam naudojimui; jis veikia net tada, kai mašinos stipriai stumiamos.

Sertifikuotas pagal ISO 9001 ir tinkamas priežiūrai

Ši mova yra ne tik tvirta – ji puikiai tinka ir priežiūrai. Jis turi ISO 9001 sertifikatą. Krumpliaračio tinklelis yra suteptas, todėl sumažėja vibracija ir pailgėja tarnavimo laikas net dulkėtose kasyklose ar alsuojančiose cemento gamyklose. Dėl kompaktiškos konstrukcijos jo montavimas ant valcavimo staklių ar konvejerių pavarų netampa dideliu projektu. Štai kodėl jis yra populiariausias kaip apatvari būgninės pavaros movair pageidaujamas pasirinkimas pritaikytoms kasybos įrangos krumpliaračių movoms – dydžiai ir paviršiaus apdorojimas gali būti pritaikyti pagal jūsų sąranką.

Konkurencingos gamyklos kainos iš Kinijos

Raydafon gamykla yra Kinijoje, todėl mes subalansuojame gerą kokybę su prasmingomis kainomis. Mes neparduodame vieningos detalės – dirbame su jumis, kad gautume tinkamą jūsų mašinų movą. Mažiau prastovų, geresnis efektyvumas ir jungtis, kuri neleidžia jūsų sunkiajai įrangai judėti.

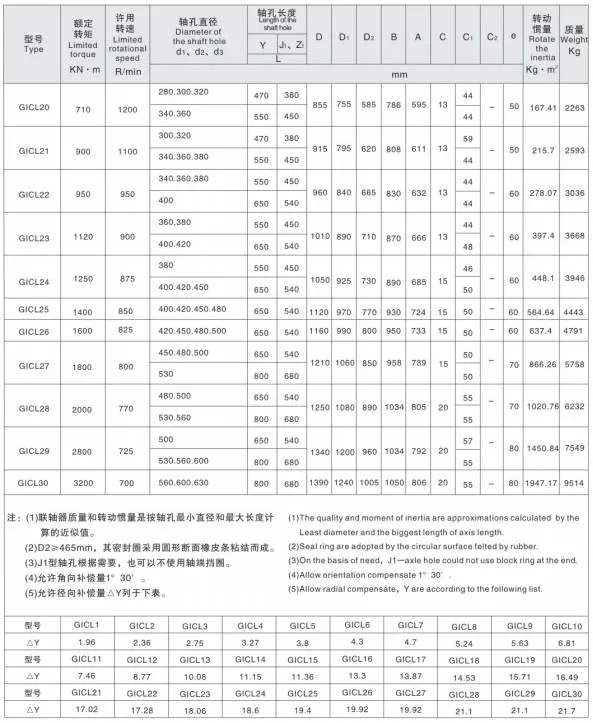

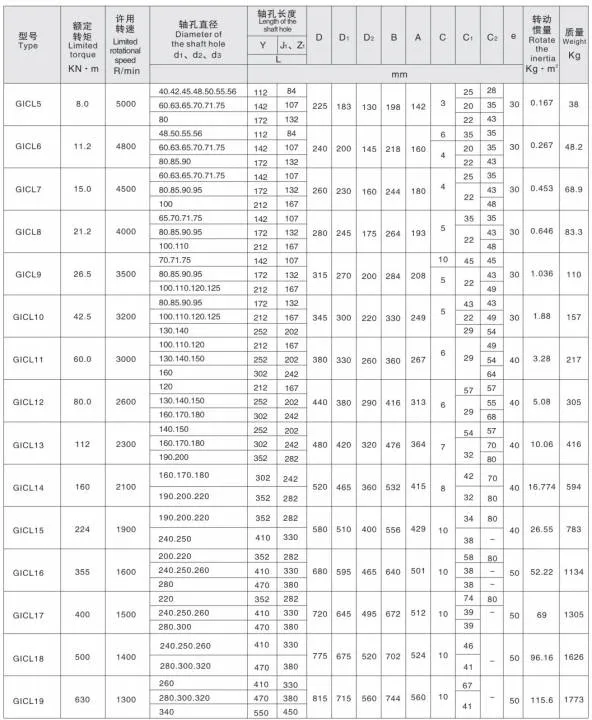

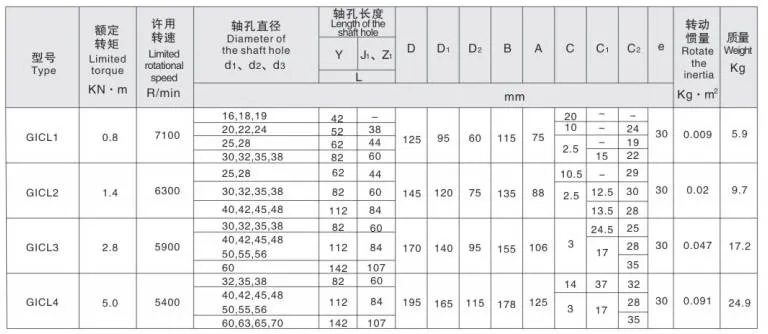

Gaminio specifikacija

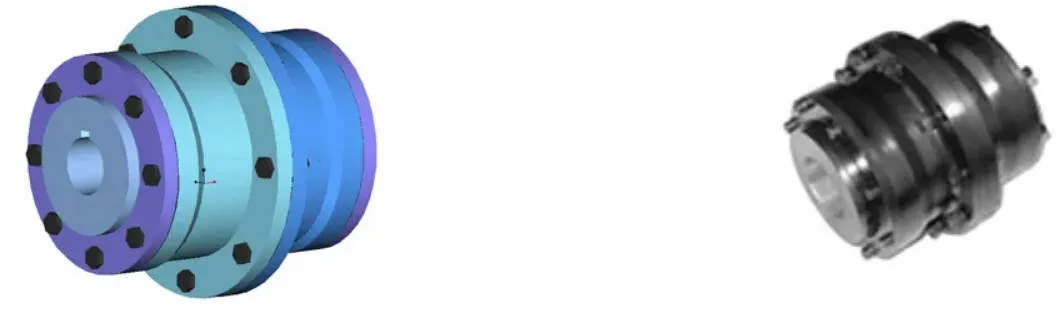

Produkto savybės

GIGL būgno formos krumpliaračio mova yra didelio našumo pasirinkimas lanksčiose krumpliaračio sukabinimo sistemose, pritaikytas sunkiais pramonės scenarijais, kai patikimas jėgos perdavimas yra nediskutuotinas.

15–20 % didesnė apkrova nei tiesių dantų movų

Kas daro tai pažangiąbūgno formos krumpliaračio movageriausias pasirinkimas yra jo gebėjimas efektyviai valdyti kampinį poslinkį, išlaikant nepažeistą didelio sukimo momento transmisiją. Palyginti su tiesių dantų krumpliaračių movomis, GIGL modelis užtikrina vidutiniškai 15–20 % apkrovos tolerancijos padidėjimą, esant tokiam pat vidinio movos išorinio skersmens ir maksimalaus movos išorinio skersmens sąlygoms. Dėl to jis puikiai tinka didelės apkrovos GIGL programoms.

Kampinis poslinkis iki 1°30'

Vienas didžiausių jo privalumų yra sustiprinta kampinio poslinkio kompensacija. Kai radialinis poslinkis lygus nuliui, tiesių dantų krumpliaračių movos atlaiko tik 1°, tačiau GIGL būgno formos krumpliaračio mova pakeliama iki 1°30' – pagerėjimas 50%. Dėl to jis idealiai tinka mažo greičio, didelės apkrovos aplinkoje, pvzkasybos ir metalurgijos mašinos, kur paklaidos tolerancija keičia žaidimą.

Optimizuotas dantų kontaktas, mažesnis triukšmas, ilgesni priežiūros intervalai

Būgno formos danties paviršius pagerina vidinių ir išorinių dantų kontaktą. Jis išsprendžia įprastas tiesių dantų movų problemas, pvz., kraštų suspaudimą ir įtempių koncentraciją dantų galuose kampinio poslinkio metu. Tuo pačiu sumažina trintį ir nusidėvėjimą, sumažina triukšmą ir pailgina priežiūros intervalus. Dėl platėjančios išorinės danties įvorės formos priežiūros komandoms lengviau surinkti ir išardyti.

99,7% perdavimo efektyvumas

Kalbant apie transmisijos efektyvumą, GIGL būgno formos krumpliaračio mova pasiekia 99,7 % – šis skaičius byloja apie jos patikimumą pramoninėse krumpliaračių sankabose, nuo konvejerių sistemų gamyboje iki sunkiosios statybos mašinų. Išorinėje danties įvorėje naudojami būgno formos dantys, užtikrinantys sklandų sukibimą, pagaminti iš aukštos kokybės plieno su vidutinio kietumo dantų paviršiais, kad atlaikytų dideles apkrovas. Pasirenkamas danties paviršiaus grūdinimas (HRC ≥ 56) dar labiau padidina patvarumą. Jo lengva konstrukcija užtikrina mažą sukimosi inerciją – idealiai tinka įrangai, kurioje svarbus greitis ir tikslumas.

Patikimas tepimas, sandarinimas ir pakeičiamumas

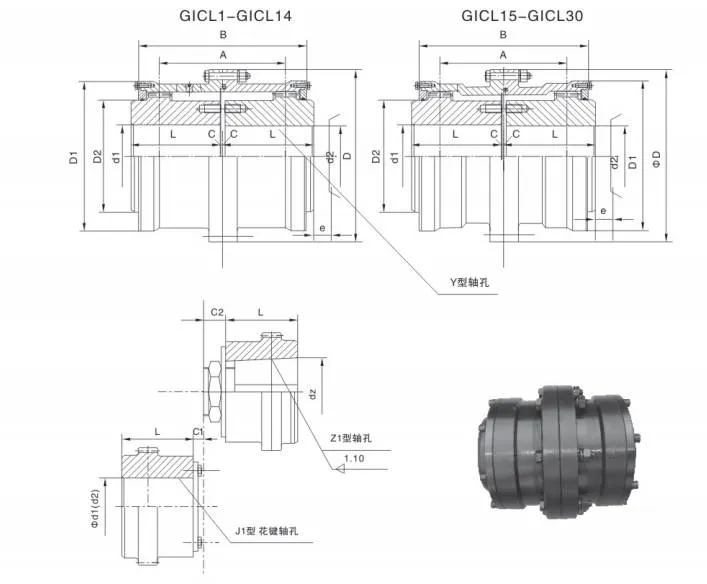

Kad GIGL būgno formos krumpliaračio mova gerai veiktų ilgą laiką, joje sumontuotos patikimos tepimo konstrukcijos ir sandarikliai, kurie prailgina tarnavimo laiką ir supaprastina priežiūrą. Simetriškas dizainas užtikrina puikų pakeičiamumą, todėl dalių keitimas yra paprastas. Didelės spartos operacijoms, kai periferinis greitis viršija 36 m/s, dinaminis balansavimas apsaugo nuo vibracijos ir užtikrina stabilų veikimą. Veleno angų konfigūracijos suteikia lankstumo – derinami Y, Z1 ir J1 tipai, kad atitiktų skirtingus sujungimo poreikius.

Visas būgno formos krumpliaračių movų asortimentas

Raydafon, patikimaskrumpliaračių movos gamintojas, gamina visą būgno formos krumpliaračių movų asortimentą, ne tik GIGL, įskaitant GICL, GIICL, GICLZ, GIICLZ ir NGCL variantus – visi atitinka griežtus pramonės standartus, kad užtikrintų kokybę.

Kompaktiškas, standus-lankstus, mažai priežiūros reikalaujantis

Ši standi ir lanksti mova turi daug privalumų: kompaktiška konstrukcija, mažas posūkio spindulys, didelė apkrova, aukščiausios klasės efektyvumas, mažas triukšmas ir ilgi priežiūros ciklai. Jis ypač tinka mažo greičio, didelio našumo sąlygomis metalurgijoje (valcavimo staklės), kasyboje (smulkintuvai), kėlimui ir transportavimui (kranai), taip pat naftos, chemijos ir bendrosios technikos velenų transmisijose.

Taikymo pastabos

Dėl didelio standumo ir lankstumo be elastingumo jis nerekomenduojamas mašinoms, kurioms reikalingas vibracijos slopinimas, buferis arba ypač griežtas velenų išlygiavimas, pvz., tiksliajai įrangai, kurioje net nedidelė vibracija gali turėti įtakos veikimui.

Taikymo scenarijai

GIGL būgno formos krumpliaračio mova plačiai naudojama sunkiosios pramonės sektoriuose, kur labai svarbus didelis sukimo momentas, paklaidos tolerancija ir ilgaamžiškumas.

Kodėl verta pirkti iš Raydafon

Raydafon yra Kinijojekrumpliaračių movos tiekėjasturintis daugiau nei dešimtmetį mechaninės transmisijos komponentų patirtį. Mes subalansuojame gerą kokybę su konkurencingomis gamyklos kainomis ir neparduodame vieningų dalių – dirbame su jumis, kad jūsų mašinoms pritaikytume tinkamą movą.

Individualūs dydžiai ir paviršiaus apdorojimas

Reikia konkretaus angos dydžio, danties paviršiaus grūdinimo (HRC ≥ 56) arba pasirinktinės veleno angos konfigūracijos? Pritaikome dydžius ir paviršiaus apdorojimą, kad atitiktų jūsų konkrečią sąranką.

Greitas pristatymas ir techninė pagalba

Standartiniai modeliai pristatomi greitai, o mūsų inžinierių komanda paprašius pateikia montavimo ir paleidimo nurodymus. Mažiau prastovų, geresnis efektyvumas ir jungtis, kuri neleidžia jūsų sunkiajai įrangai judėti.
