TGL būgno formos krumpliaračio movos keitimas

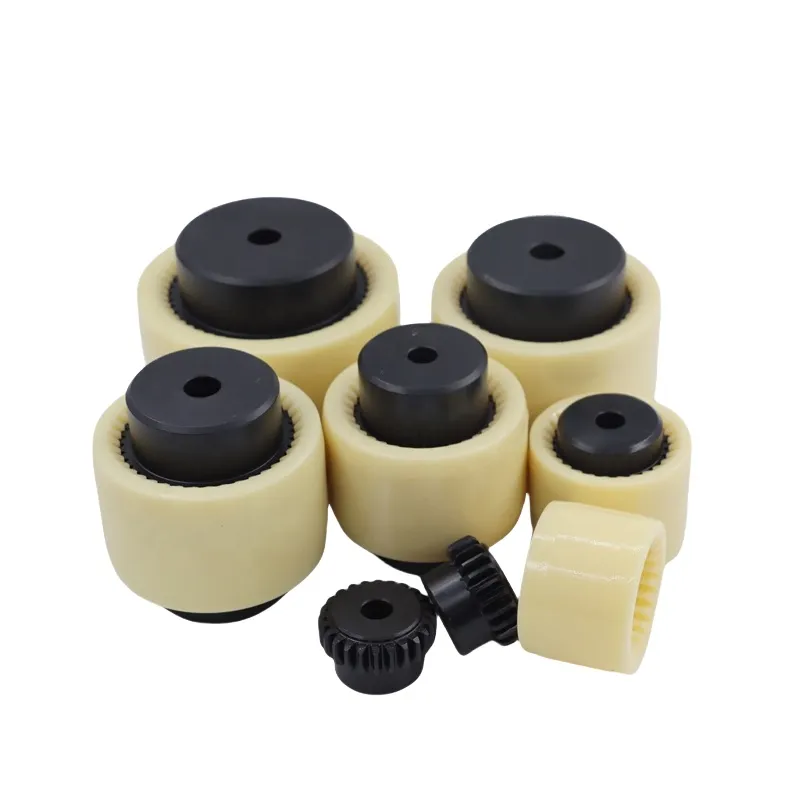

Raydafon TGL būgno formos krumpliaračio mova sukurta specialiai didelio sukimo momento galios perdavimui pramoninėje pavaroje. Pagalvokite apie alyvos siurblius, tekstilės mašinas, mažus konvejerius – bet kokią pavarą, kurioje svarbus patikimas sukimo momento tiekimas, ši mova suaktyvėja.

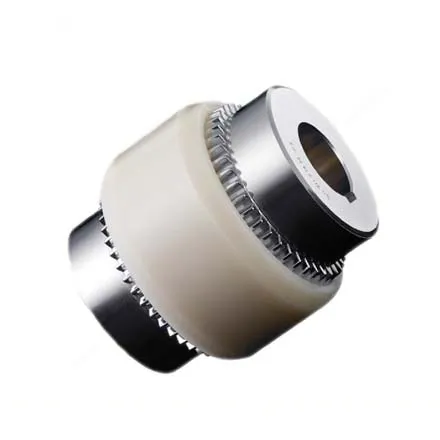

Kuo išsiskiria ši nailoninio būgno formos krumpliaračio mova? Du pagrindiniai antgaliai: būgno formos dantys ir nailoninė rankovė. Būgno formos konstrukcija leidžia atlaikyti iki 1,5 laipsnio kampinį poslinkį (ypač patogu atliekant realaus pasaulio montavimo pakeitimus), o nailoninė įvorė padidina lankstumą ir tvirtumą. Dėl specifikacijų? Jis traukia nuo 10 N·m iki 2 500 N·m sukimo momentą, o kiaurymės dydis yra nuo 14 mm iki 125 mm, todėl jis taip pat puikiai tinka tiek mažoms, tikslioms sąrankoms, tiek vidutinės galios darbams.

Po gaubtu tai yra plieninių stebulių ir itin tvirto nailono mišinys. Šis derinys reiškia puikią amortizaciją (nebesikrauna našumo) ir įmontuotą savaiminį sutepimą – nereikia nuolat sustoti ir tepti alyvą. Nenuostabu, kad jis yra pamėgtas pramoninėms mašinoms skirtoms būgno formos krumpliaračio movoms, ypač kaip lanksčios būgno formos krumpliaratinės movos alyvos siurbliams. Alyvos siurbliai vibruoja ir dažnai turi mažyčius išlygiavimo tarpus; ši mova išlygina visa tai, todėl alyvos sistema veikia stabiliai.

Dėl griežtų Raydafon gamybos standartų, jis veikia tyliai – jokio garsaus dūzgimo, kuris trikdytų parduotuvės grindis. Jis atlaiko lengvą ir vidutinį apkrovą kiekvieną dieną. Priežiūra? Vėjas. Nailono įvorė atspari korozijai ir atlaiko temperatūrą nuo -20°C iki +80°C, todėl dažnai nereikia tikrinti tepalo. Tai labai sumažina priežiūros išlaidas.

Jis sertifikuotas pagal ISO 9001, pagamintas čia, Kinijoje, bendrovės „Raydafon“ ir yra visų modelių nuo TGL1 iki TGL12 – puikiai tinka metalurgijai, tekstilei. Reikia kažko pritaikyto? Jie pritaikys angos dydžius ir sukimo momento įvertinimus, todėl gausite pagal užsakymą pagamintą nailoninę būgno formos krumpliaračio movą, kuri tiks tiksliai jūsų sąrankai. Tekstilės gamintojams tai taip pat yra geriausias pasirinkimas kaip mažai priežiūros reikalaujanti būgno formos pavarų mova, skirta tekstilės mašinoms – mažiau prastovų, didesnis našumas ir sprendimas, kuris nepakenks bankui.

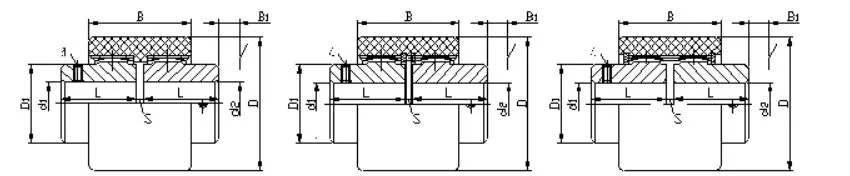

Gaminio specifikacija

Pagrindiniai privalumai

Kaip pagrindinis „Raydafon“ produktas pramoninės transmisijos srityje, TGL būgno pavarų jungtis yra specialiai sukurta veiksmingo ir stabilaus mechaninio jėgos perdavimo iššūkiams spręsti. Jis sujungia lankstų pritaikomumą, konstrukcijos tvirtumą ir perdavimo tikslumą, kad atlaikytų sudėtingus šiuolaikinės pramonės aplinkos reikalavimus. Kaip pramonėje labai pripažintas lankstaus būgninio krumpliaračio sukabinimo sprendimas, į jo dizainą įtraukiame daug pažangių technologijų, kad užtikrintume stabilų veikimą sudėtingomis ir kintančiomis eksploatavimo sąlygomis.

Ryškiausias TGL būgninės pavaros movos pranašumas yra išskirtinė sukimo momento perdavimo galia. Ši didelio sukimo momento būgninės pavaros mova išlaiko efektyvią transmisiją net esant itin didelėms apkrovoms. Jis ypač tinka sunkiosioms mašinoms, kurioms reikia didelių galios ir ypač aukštų nuolatinio ir stabilaus veikimo reikalavimų, pavyzdžiui, plieno valcavimo įrangai metalurgijos pramonėje ir smulkintuvams kasybos pramonėje. Tai iš esmės apsaugo nuo gamybos pertrūkių, atsiradusių dėl movos gedimo.

Kitas svarbus bruožas yra išskirtinis prisitaikymas prie netinkamo montavimo. TGL labai kompensuota būgno krumpliaračio movos konstrukcija lanksčiai prisitaiko prie įvairių poslinkių, įskaitant kampinį, lygiagretų ir ašinį poslinkį. Tai efektyviai sumažina prijungtų įrangos komponentų apkrovą ir žymiai sumažina nusidėvėjimą ilgą laiką veikiant. Tai ypač svarbu didelės spartos besisukančios įrangos, pvz., ventiliatorių ir siurblių, perdavimo sistemose, kurios žymiai pagerina visos sistemos veikimo stabilumą.

TGL būgninės krumpliaračių movos yra išskirtinai patvarios. Mes naudojame didelio stiprumo, atsparias korozijai, aukštos kokybės medžiagas ir taikome tikslaus apdirbimo metodus, kad sukurtume pramoninio lygio, patvarias būgnines krumpliaračių movas. Net esant atšiaurioms darbo sąlygoms, tokioms kaip aukšta temperatūra ir didelis dulkių kiekis, pagrindiniai komponentai, tokie kaip būgno krumpliaračio stebulė, išlaiko stabilų veikimą. Tai žymiai pailgina movos tarnavimo laiką ir sumažina išlaidas bei prastovas, susijusias su dažna priežiūra.

Be to, TGL būgninės krumpliaračių movos suteikia didelių pranašumų dėl lengvo montavimo ir priežiūros. Jo modulinė konstrukcija leidžia paprastai ir efektyviai surinkti ir išardyti. Integruota tepimo sistema sumažina kasdienės priežiūros poreikį, todėl tai yra puikus mažai priežiūros reikalaujančios būgninės pavaros movos pavyzdys. Šis pranašumas pagerina naudojimo efektyvumą įvairiose srityse: nuo gamybos linijos perdavimo gamybos pramonėje iki generatorių agregato palaikymo energetikos sektoriuje.

Apskritai, TGL būgno krumpliaračio mova, turinti daug privalumų, įskaitant didelį sukimo momento perdavimą, didelį poslinkio kompensavimą, didelį prisitaikymą prie aplinkos ir patogų valdymą bei techninę priežiūrą, yra galingas perdavimo įrankis, tinkantis įvairiems scenarijams, padedantis įvairių pramonės šakų naudotojams padidinti įrangos patikimumą ir efektyviai pagerinti gamybą bei veiklos efektyvumą.

Taikymo scenarijai

TGL būgno formos krumpliaračio mova nėra įprastas mechaninis sujungimo komponentas; veikiau tarnauja kaip labai pritaikomas „galios tiltas“ pramoninėse perdavimo sistemose. Pagrindinė jo vertė slypi gebėjime ne tik stabiliai perduoti sukimo momentą, bet ir lanksčiai išspręsti įvairias nesutapimo problemas, kylančias įrangos eksploatacijos metu, todėl jis yra itin palankus pramoniniuose scenarijuose, kur reikalingas didelis perdavimo tikslumas ir stabilumas. Dėl savo tvirtos konstrukcijos ši lanksti būgno formos krumpliaratinė mova išlaiko efektyvią transmisiją net ir nuolatinės apkrovos sąlygomis, tapdama nepakeičiamu pagrindiniu daugelio gamybos linijų komponentu.

Didelės apkrovos pramonės sektoriuose, tokiuose kaip kasyba ir metalurgija, kur įranga veikia esant itin dideliam sukimo momentui, TGL būgno formos krumpliaratinė mova dažnai veikia kaip didelio sukimo momento būgno formos krumpliaratinė jungtis kasybos reikmėms, atliekanti užduotį sujungti velenų sistemas pagrindinėje įrangoje, pvz., trupintuvuose ir rutulinėse malūnėse. Susidūrus su didžiulėmis dinaminėmis apkrovomis ir aukšto dažnio vibracijomis, jis ne tik stabiliai perduoda galią, bet ir sušvelnina veleno nesutapimo sukeliamus smūgius dėl savo konstrukcinės konstrukcijos, iš esmės sumažindamas įrangos gedimo dėl nesutapimo riziką ir užtikrindamas nepertraukiamą gamybos linijų darbą 24 valandas per parą, 7 dienas per savaitę.

TGL būgno formos krumpliaračio mova taip pat plačiai naudojama skysčių tiekimo procesuose chemijos ir naftos chemijos pramonėje, ypač tinka įvairiems siurbliams ir kompresoriams. Kaip lanksti būgno formos krumpliaratinė mova, skirta korozijai atsparioms darbo sąlygoms, ji stabiliai veikia rūgštinėje ir šarminėje aplinkoje: viena vertus, sugeria smūgines apkrovas įrangos paleidimo ir veikimo metu; kita vertus, jis kompensuoja šiluminį plėtimąsi ir velenų sistemų susitraukimą, kurį sukelia terpės temperatūros pokyčiai. Tai efektyviai prailgina pagrindinės įrangos, tokios kaip išcentriniai siurbliai ir stūmokliniai kompresoriai, tarnavimo laiką, sumažinant priežiūros išlaidas esant aukštam slėgiui.

Logistikos, sandėliavimo ir gamybos konvejerių sistemos taip pat yra tarp „pagrindinių kovos laukų“ TGL būgno formos krumpliaračių movoms. Juostinių konvejerių ir grandininių konvejerių transmisijos sistemose jis transformuojasi į būgno formos krumpliaračio movą, turinčią didelę poslinkio kompensavimo galimybę, nesunkiai išsprendžiančią veleno nesutapimo problemas, kylančias dėl netolygaus medžiagos kaupimosi ir nedidelės rėmo deformacijos, tuo pačiu užtikrinant stabilų jėgos perdavimą konvejerio būgnams. Ši savybė žymiai sumažina išjungimų dažnumą konvejerio techninei priežiūrai ir leidžia efektyviau tekėti medžiagai gamybos linijose.

Net ir naujajame energetikos sektoriuje TGL būgno formos krumpliaratinė mova demonstruoja unikalius pranašumus. Saulės sekimo sistemų pavaros mechanizmuose ir nedidelio masto vėjo turbinų perdavimo grandinėse jis veikia kaip tiksliai reguliuojama būgno formos krumpliaračių mova. Naudodamas mikrokampo kompensavimo galimybę, jis ištaiso nedidelius nesutapimus įrangos veikimo metu ir prisitaiko prie protarpinių sukimo momento svyravimų, atsirandančių dėl vėjo ir saulės išteklių svyravimų – padeda pagerinti energijos konversijos efektyvumą ir užtikrina stabilesnį bei patikimesnį visos naujos energijos sistemos veikimą.

TGL būgno formos krumpliaračių movų taikymo scenarijai ir toliau plečiasi – nuo ​​konvejerio ritinėlių automobilių surinkimo linijose iki popieriaus mašinų perdavimo sistemų popieriaus gamyklose. Remdamasis dviem pagrindiniais privalumais – „dideliu patvarumu“ ir „lengvu integravimu“ – jis prisitaiko prie suasmenintų skirtingų pramonės šakų perdavimo poreikių. Galima sakyti, kad kai pramoninėje gamyboje reikalingas sukimo momento perdavimas ir veleno poslinkio ištaisymas, ši įvairiems scenarijus pritaikoma TGL būgno formos krumpliaračio mova padeda įmonėms pagerinti gamybos efektyvumą ir sumažinti bendras įrangos eksploatavimo ir priežiūros išlaidas.
