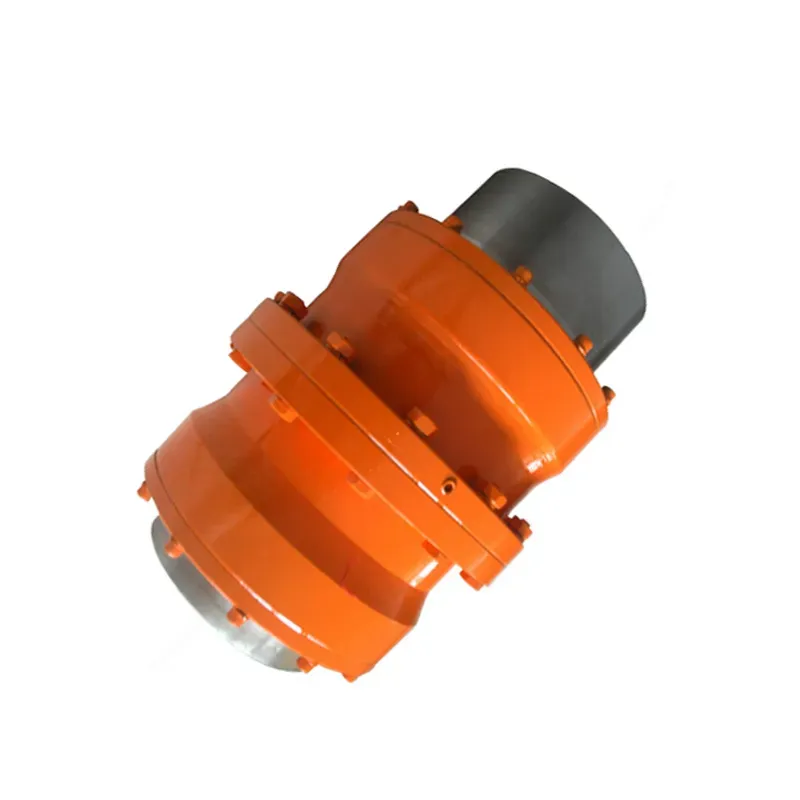

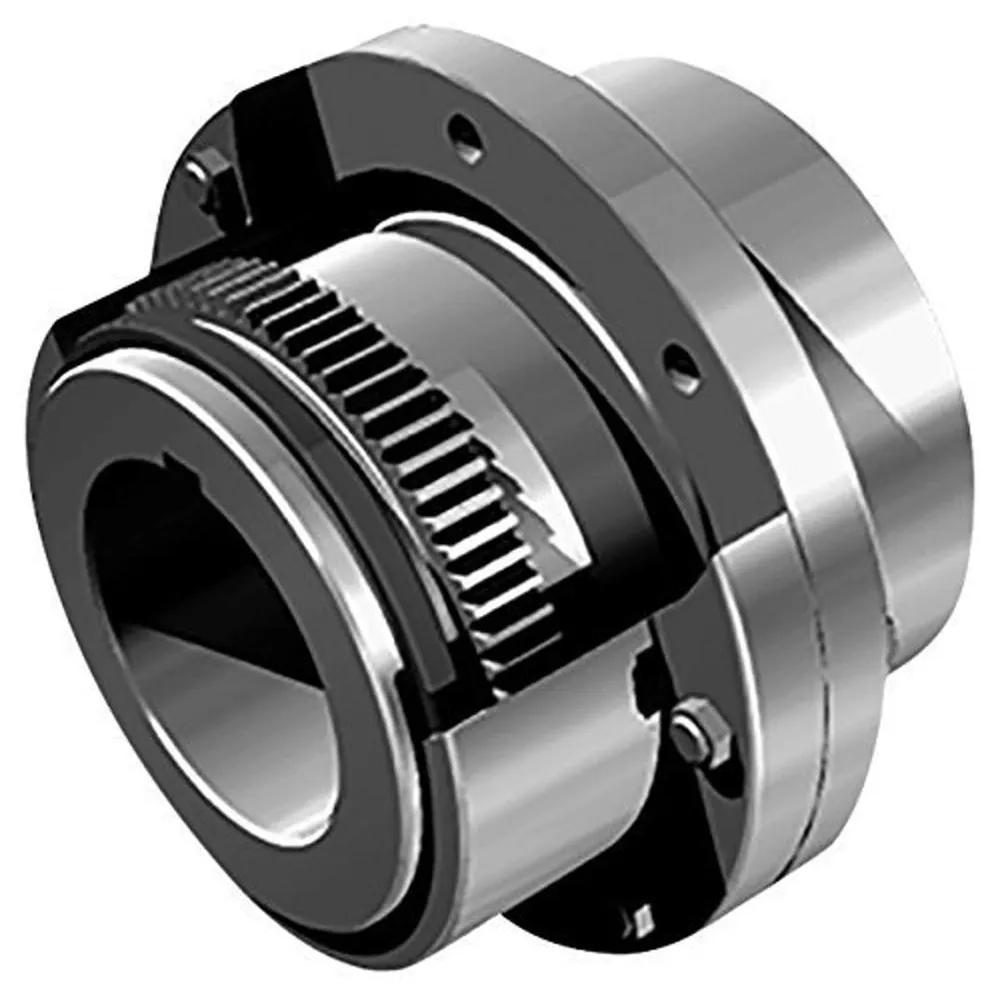

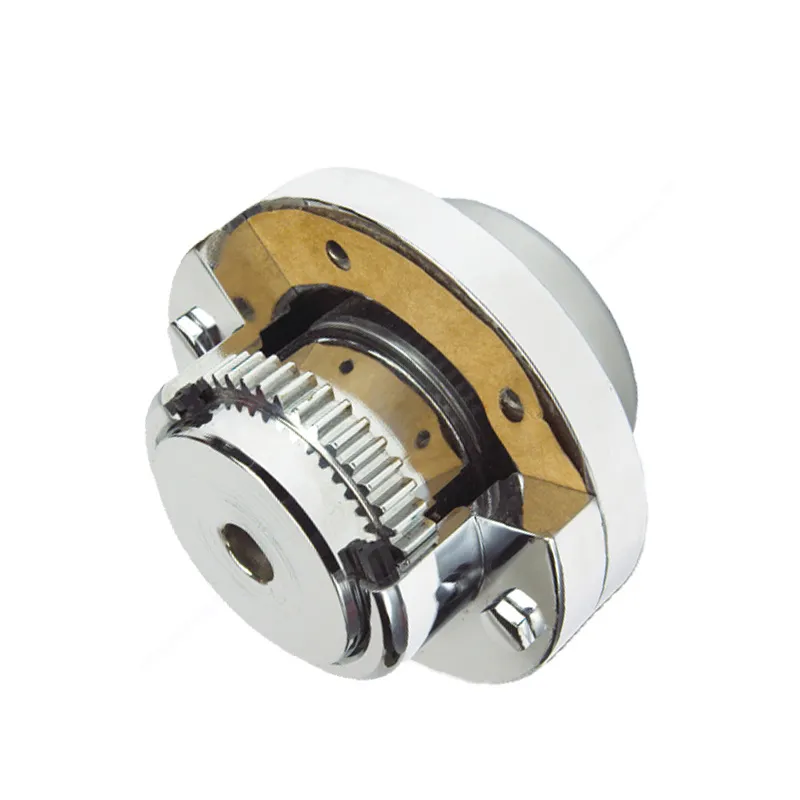

GICLZ būgno formos krumpliaračio movos keitimas

Raydafon būgno krumpliaračio mova GICLZ yra specialiai sukurta didelio sukimo momento galiai perduoti sunkiosiose pramonės mašinose, pavyzdžiui, plieno gamyklose, cemento gamyklose ir kasybos įrenginiuose. Tai pagrindinė transmisijos dalis, skirta dirbti sunkioje ir nepalankioje darbo aplinkoje. Kas tai išskiria? Būgno formos dantų dizainas, dantys pagaminti iš didelio stiprumo 42CrMo plieno. Dėl šios konstrukcijos jis gali atlaikyti iki 2000 kN·m sukimo momentą, pritaikyti nuo 50 mm iki 400 mm skersmens kiaurymes ir net susidoroti su iki 1,5 laipsnio kampiniu poslinkiu – visa tai išlaiko itin mažą atstumą, kad galios srautas būtų sklandus ir pastovus.

Ši didelio sukimo momento būgninė krumpliaračių jungtis, skirta sunkioms mašinoms, sumažina komponentų susidėvėjimą. Jis puikiai tinka kaip būgninė krumpliaračių mova, skirta tik sunkioms mašinoms, ir geriausias pasirinkimas būgninėms krumpliaračių movoms, kurios tinka pramoninei įrangai, pavyzdžiui, pirštinėms. Dėl griežtų „Raydafon“ gamybos leistinų nuokrypių šis sujungimas atlaiko grubias pramonines sąlygas – mažiau vibracijos trikdo įrangos veikimą ir kur kas mažiau priežiūros darbų (tai taip pat taupo laiką ir pinigus).

Štai dar vienas laimėjimas: GICLZ būgno krumpliaračio mova turi ISO 9001 sertifikatą. Jo krumpliaračio dantys sutepami ten, kur jie susilieja, o visas įrenginys yra tvirtas, todėl jis tarnauja ilgiau, net kai dulkės storos arba temperatūra nukrinta iki kraštutinės. Dėl kompaktiškos suvirintos konstrukcijos montavimas taip pat yra lengvas – idealiai tinka valcavimo staklėms, konvejerių sistemoms ir panašioms sąrankoms. Nenuostabu, kad tai išskirtinė ilgalaikė būgno krumpliaračio mova ir mėgstama pagal užsakymą pagamintų būgninių krumpliaračių movų, pritaikytų kasybos įrangai.

Įsikūręs Kinijoje, „Raydafon“ siūlo įvairius pritaikytus patobulinimus įmonėms visame pasaulyje. Reikia konkretaus dydžio? Atlikta. Norite angliavandenių (ar kitokio paviršiaus apdorojimo) dėl papildomo patvarumo? Jokių problemų. Ir visa tai pasiekiama kainomis, kurios konkuruoja – be kokybės. Pridėkite šią movą prie savo sąrankos ir prailginsite įrangos tarnavimo laiką bei pagerinsite bendrą efektyvumą. Sunkiosios pramonės įmonėms, norinčioms atnaujinti perdavimo sistemas, tai yra tvirtas ir patikimas pasirinkimas.

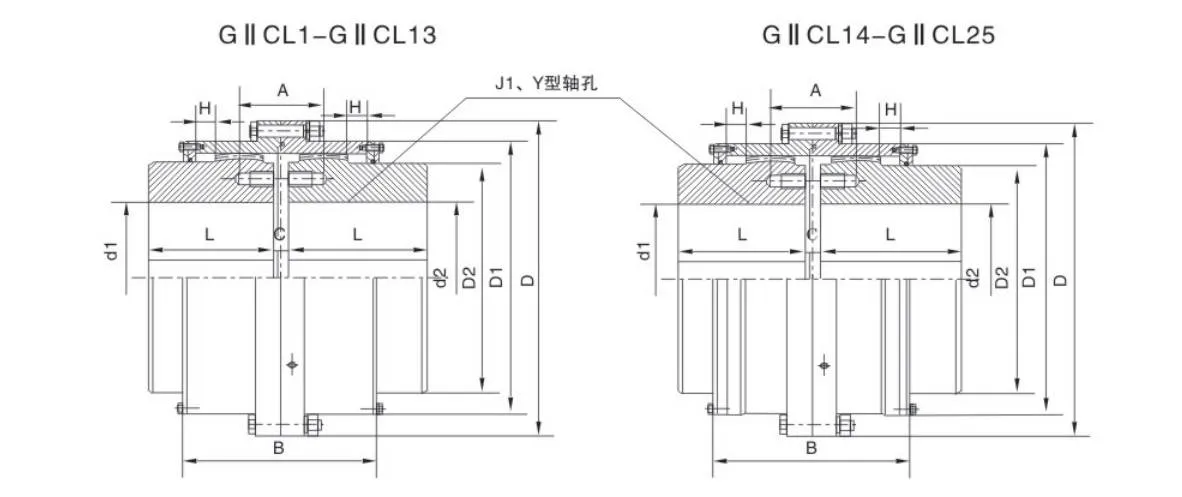

Gaminio specifikacija

(1) Kokybė ir inercijos momentas yra apskaičiuoti apytiksliai.

pagal Mažiausias ašies ilgio skersmuo.

(2) D2≥465 mm Sandarinimo žiedas yra pritaikytas apskrito paviršiaus, veltinio guma.

(3) Lentelėje „*“ pažymėti ašies skylių dydžiai taikomi tik pusei movos dz.

(4) leisti orientacijos kompensaciją 1e 30'.

(5) Leisti radialinį kompensavimą ΔY=0,026 ΔA.

Produkto privalumai

Kaip pagrindinis Raydafon mechaninės transmisijos komponentų gaminių linijos produktas, būgno formos krumpliaračių mova GICLZ nuolat demonstruoja išskirtinį našumą įvairiuose pramoniniuose scenarijuose, kuriems reikalingas stabilus galios perdavimas. Ši itin palanki lanksti būgno formos krumpliaratinė mova gali ne tik efektyviai pagerinti įrangos veikimo efektyvumą, bet ir tiksliai išspręsti įvairias įprastas veleno sujungimo proceso problemas, todėl daugeliui pramonės įmonių ji yra pageidaujama perdavimo sistemų konfigūravimo dalis.

Kalbant apie sukimo momento perdavimo pajėgumą, būgno formos krumpliaračių mova GICLZ pasižymi itin ryškiomis savybėmis ir gali būti vadinama puikia didelio sukimo momento krumpliaračio mova. Jis gali lengvai atlaikyti įvairias sunkias apkrovas, o perdavimo efektyvumas siekia net 99,7%. Dėl šio puikaus veikimo jis gali atlikti nepakeičiamą vaidmenį dirbant mažu greičiu ir didelėmis apkrovomis tokiose srityse kaip kasyba ir metalurgija, užtikrinant patikimas perdavimo garantijas stabiliai šių pramonės šakų gamybai.

Be to, GICLZ būgno formos krumpliaračio mova taip pat puikiai prisitaiko prie poslinkio ir yra galinga didelio poslinkio krumpliaračio mova. Jis gali efektyviai kompensuoti kampinius, radialinius ir ašinius poslinkius. Ypač optimizuotas kampinis poslinkis efektyviai pagerina danties paviršiaus kontakto būklę. Palyginti su tiesių dantų movomis, ji labai pailgina savo tarnavimo laiką, sumažina įrangos išjungimo ir priežiūros laiką, kurį sukelia movos susidėvėjimas, ir dar labiau padidina visos gamybos sistemos veikimo tęstinumą.

Didelis šios Raydafon movos privalumas taip pat yra didelis patvarumas ir mažos priežiūros išlaidos. Jis pagamintas iš labai tvirtų ir patvarių medžiagų, pasižymintis mažu triukšmu ir maža vibracija veikimo metu. Tai ne tik sumažina savo nusidėvėjimo greitį, bet ir sumažina prijungtos įrangos praradimą. Tai patikima lanksti pavarų mova, skirta pramoniniam naudojimui, tinkama atšiaurioms aplinkoms, tokioms kaip chemijos pramonė ir atsinaujinanti energija. Šiose srityse, kurioms keliami itin aukšti įrangos veikimo reikalavimai, jis užtikrina stabilų veikimą ir padeda įmonėms sumažinti įrangos eksploatavimo ir priežiūros išlaidas.

Be to, GICLZ būgno formos krumpliaračio movos konstrukcijoje taip pat visiškai atsižvelgiama į montavimo patogumą ir ilgalaikę sąnaudų kontrolę. Jo kompaktiška konstrukcija kartu su stipria laikančia galia užtikrina efektyvų pramoninės pavaros movos veikimą, kuri gali palaikyti ilgalaikį nenutrūkstamą įrangos veikimą be dažnų priežiūros intervencijų. Ši dizaino koncepcija labai atitinka Raydafon įsipareigojimą teikti aukštos kokybės ir keičiamus komponentus pasaulinei rinkai, tiekiant ekonomiškesnius perdavimo sprendimus pramonės įmonėms visame pasaulyje.

Produkto charakteristikos

Raydafon gaminama būgno formos krumpliaratinė mova GICLZ griežtai atitinka JB/ZQ standartus dėl pagrindinių parametrų ir matmenų bei visiškai atitinka JB/ZQ4382-86 Techninės specifikacijos krumpliaračių movoms keliamus reikalavimus. Tai itin palankus lankstus būgno formos krumpliaračio sujungimo sprendimas pramoninės transmisijos srityje. Specialiai sukurta horizontaliam bendraašiam transmisijos velenui prijungti, ši mova gali lanksčiai prisitaikyti prie veleno kampinių nuokrypių ir radialinių poslinkių tikromis darbo sąlygomis. Jis taip pat leidžia ribotą ašinį laisvą veleno judėjimą, lengvai susidoroja su šiluminiu plėtimu ir veleno susitraukimu, kurį sukelia temperatūros pokyčiai eksploatacijos metu, taip užtikrinant patikimą stabilaus įrangos perdavimo garantiją.

Ryškiausias GICLZ būgno formos krumpliaračio movos dizaino bruožas yra būgno formos išorinė krumpliaračio movos struktūra. Ši konstrukcija leidžia vidiniams ir išoriniams movos dantims pasiekti optimalią sujungimo būseną, žymiai pagerinant transmisijos stabilumą. Mova pagaminta iš aukštos kokybės plieno su vidutinio kietumo dantų paviršiais. Remdamasis savo tvirta medžiaga ir protinga konstrukcija, jis tampa didelio našumo, didelio sukimo momento būgno formos krumpliaračio mova, pasižyminčia puikia laikomoji galia ir galinčia lengvai susidoroti su didelės apkrovos perdavimo poreikius pramoniniais scenarijais. Siekiant dar labiau pagerinti jo veikimą, danties paviršiai gali būti grūdinami, kad būtų pasiektas kietumo standartas HRC ≥ 56. Po sukietėjimo movos laikomoji galia žymiai padidėja, išlaikant jos lengvumo charakteristikas ir mažą sukimosi inerciją, neapkraunant veleno papildomos naštos.

Kalbant apie patikimumą, GICLZ būgno formos krumpliaračio mova taip pat puikiai veikia. Jame sumontuotos pažangios tepimo konstrukcijos ir sandarinimo komponentai. Geras tepimas gali sumažinti danties paviršiaus susidėvėjimą, o aukštos kokybės sandarinimas gali veiksmingai užkirsti kelią tepalinės alyvos nutekėjimui ir priemaišų įsiskverbimui. Tai ne tik prailgina movos tarnavimo laiką, bet ir supaprastina kasdienę priežiūrą. Kadangi būgno formos krumpliaračių mova yra didelio išlyginimo kompensavimo funkcija, jos simetriška konstrukcijos konstrukcija suteikia jos komponentams puikų pakeičiamumą, todėl dalių priežiūra ir keitimas tampa efektyvesnis ir patogesnis. Kai linijinis movos darbinis greitis viršija 36 m/s, tikslus dinaminis balansavimo apdorojimas užtikrina stabilų įrangos veikimą, išvengiant didelės spartos veikimo sukeliamų vibracijų, kurios nepakenktų perdavimo tikslumui.

Kad atitiktų skirtingos įrangos prijungimo reikalavimus, GICLZ būgno formos krumpliaračio mova siūlo įvairias veleno skylių konfigūravimo schemas, apimančias kelis veleno angų derinius, tokius kaip Y tipas, Z1 tipas ir J1 tipas. Nesvarbu, koks veleno prijungimo scenarijus, galima rasti tinkamą montavimo būdą. Raydafon turi išsamų išdėstymą krumpliaračių movų srityje. Be GICLZ tipo, jis taip pat turi keletą produktų serijų, įskaitant GICL, GⅡCL, GⅡCLZ ir NGCL. Su savo pilnos serijos gaminių matrica Raydafon tapo patikimu lanksčių pavarų movų tiekėju pramonės srityje, o jos produktai plačiai naudojami įvairių pramonės šakų, tokių kaip metalurgija, kasyba, chemijos inžinerija ir elektros energija, perdavimo sistemose.

Kalbant apie laikomosios galios palyginimą, GICLZ būgno formos krumpliaratinė mova turi didelių pranašumų. Esant to paties vidinio movos išorinio skersmens ir maksimalaus movos išorinio skersmens sąlygoms, jos laikomoji galia yra 15–20 % didesnė nei tiesių dantytų movų, todėl ji gali perduoti didesnį sukimo momentą kompaktiškesnėje montavimo vietoje. Kalbant apie poslinkio kompensavimo efektyvumą, ši būgno formos krumpliaračio mova yra dar išskirtinė. Kai radialinis poslinkis lygus nuliui, jo kampinio poslinkio kompensacija gali siekti 1°30′, o tai yra 50 % patobulinimas, lyginant su tiesių dantų movomis. Jis gali veikti stabiliai net ir tokiomis darbo sąlygomis, kai velenų išlyginimo tikslumas nėra idealus. Be to, naudojant tą patį modulį, dantų skaičių ir dantų plotį, būgno formos danties struktūra gali pasiekti didesnę kampinio poslinkio kompensaciją, o prisitaikomumas gerokai viršija tiesių dantų movų pritaikymą.

GICLZ būgno formos krumpliaračio movos būgno formos dantų paviršiaus konstrukcija taip pat gali optimizuoti vidinių ir išorinių dantų kontaktinę būseną. Esant kampiniam veleno poslinkiui, efektyviai išvengiama kraštų išspaudimo ant danties paviršių, sumažinama įtempių koncentracija, o kartu padidėja dantų paviršių atsparumas dilimui ir trinčiai, sumažinamas triukšmas perdavimo metu, pailgėja įrangos priežiūros intervalas, sutrumpėja techninės priežiūros prastovos ir pagerinamas gamybos efektyvumas. Be to, du movos išorinės krumpliaračio įvorės galai yra varpelio formos. Dėl šios detalios konstrukcijos movos montavimas ir išmontavimas yra patogesnis, sutaupoma darbo valandų sąnaudų įrangos surinkimo ir priežiūros metu.

Net 99,7 % transmisijos efektyvumo GICLZ būgno formos krumpliaratinė mova tapo pageidaujama alternatyva tiesių dantų movoms visame pasaulyje. „Raydafon“ turi visą gamybos sistemą, kuri gali užtikrinti, kad kiekviena GICLZ mova turi visas specifikacijas ir atitinka standartus, todėl vartotojams suteikiami stabilūs ir patikimi gaminiai. Kaip efektyvi pramoninė būgno formos krumpliaratinė mova, ji pasižymi ir tvirtumu, ir lankstumu, tačiau neturi elastingumo. Todėl jis netinka darbo sąlygoms, kurioms reikalingas vibracijos slopinimas ir buferis, taip pat negali būti naudojamas mechaninėje įrangoje, kuriai keliami griežti velenų išlyginimo tikslumo reikalavimai. Vartotojai gali atlikti pagrįstą pasirinkimą pagal faktinius darbo sąlygų poreikius.
