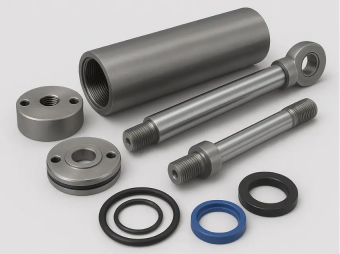

Kokius veiksmus reikia atlikti projektuojant hidraulinį cilindrą?

Pirma, sienos storio dizainashidraulinis cilindraspriklauso nuo medžiagos atsparumo tempimui, darbinio slėgio reikalavimų, stūmoklio eigos ir tt Paprastai šiauriniuose hidrauliniuose cilindruose naudojamas 35 klasė, didelis srautas, žemas slėgis, plonos sienelės ir dideli stūmokliai. Pietuose daugiausia naudojami 45 klasės storasieniai aukšto slėgio balionai ir amerikietiško stiliaus konstrukcijos. Hidraulinio cilindro viduje įstrigusios dujos sukelia lėtą šliaužimą. Tai galima pasiekti pakartotinai naudojant hidraulinį cilindrą, kad išstumtų dujas. Esant būtiniems atvejams, išmetimo įtaisus galima nustatyti vamzdynuose arba dviejose hidraulinio cilindro kamerose veikiant hidraulinei sistemai, kad išstumtų dujas.

Hidraulinių cilindrų kreipiamųjų atramų pasirinkimas

Šliaužimui mažu greičiu, kurį sukelia netolygi vidinių kreipiamųjų elementų trintishidraulinis cilindras, rekomenduojama teikti pirmenybę metalų, kaip kreipiamųjų atramų, naudojimui. Jei naudojami nemetaliniai atraminiai žiedai, patartina rinktis nemetalinius atraminius žiedus su geru matmenų stabilumu alyvoje, ypač su mažu šiluminio plėtimosi koeficientu. Be to, atraminio žiedo storis turi būti griežtai kontroliuojamas atsižvelgiant į matmenų toleranciją ir storio vienodumą.

Sandarinimo žiedų pasirinkimas

Esant mažo greičio hidraulinio cilindro slinkimo problemai, kurią sukelia sandarinimo elemento medžiaga, rekomenduojama pirmenybę teikti kombinuotam sandarinimo žiedui su politetrafluoretilenu kaip sandarinimo medžiaga; jei pasirenkamas lūpų sandariklis, sandarinimo elementui rekomenduojama naudoti nitrilo kaučiuką ar panašias medžiagas, nes šios medžiagos turi geresnį sekimą.

Hidraulinių cilindrų tipų ir konstrukcinių formų parinkimas

Pasirinkite tipą ir struktūrinę formąhidraulinis cilindrasremiantis pagrindinės mašinos veikimo reikalavimais; nustatyti hidraulinio cilindro apkrovos kitimo modelį kiekviename jo eigos etape ir reikiamą galios vertę, pagrįstą išorinėmis apkrovos jėgomis, kurias jis turi, pvz., gravitaciją, išorinio mechanizmo judėjimo trinties jėgą, inercijos jėgą ir darbinę apkrovą.

Hidraulinio cilindro vidinės konstrukcijos parinkimas

Remiantis darbo apkrovahidraulinis cilindrasir pasirinktą alyvos darbinį slėgį, nustatyti stūmoklio ir stūmoklio koto skersmenis; pagal hidraulinio cilindro judėjimo greitį, stūmoklio ir stūmoklio koto skersmenį nustatyti hidraulinio siurblio srautą; pasirinkti cilindro cilindro medžiagą, apskaičiuoti išorinį skersmenį; pasirinkti cilindro dangčio konstrukcinę formą, apskaičiuoti sujungimo stiprumą tarp cilindro dangčio ir cilindro cilindro. Galiausiai, pagal darbinio eigos reikalavimus, nustatykite hidraulinio cilindro darbinį ilgį ir stūmoklio koto skersmenį. Paprastai tariant, darbinis ilgis yra didesnis nei stūmoklio koto skersmuo. Dėl plono stūmoklio koto pobūdžio reikia atlikti išilginio lenkimo stiprumo patikrinimą ir hidraulinio cilindro stabilumo skaičiavimą. Jei reikia, suprojektuokite buferinius, išmetimo ir dulkių nepraleidžiančius įtaisus.
