Kaip eigos ilgis veikia teleskopinių hidraulinių cilindrų pasirinkimą?

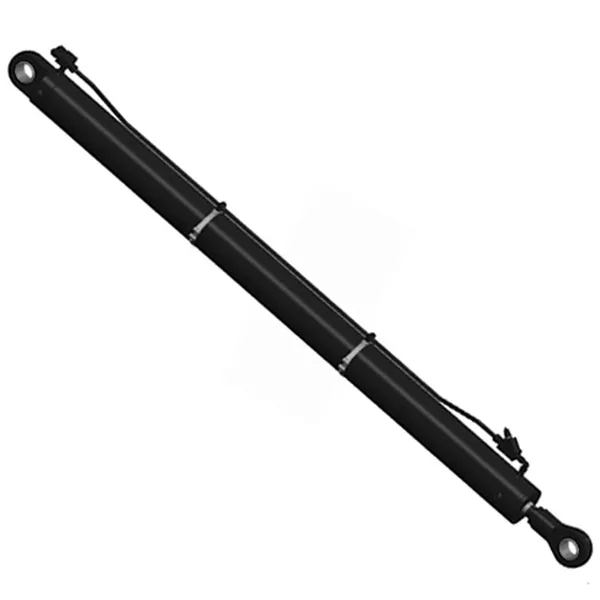

Savivarčių gamintojui reikalingas cilindras, galintis pakelti 20 tonų lovą 50 laipsnių kampu. Reikalingas eiga yra 1200 mm. Tačiau kai inžinierius gauna pasiūlymą iš standartinio vienpakopių cilindrų tiekėjo, problema tampa akivaizdi: vienpakopis cilindras su 1200 mm eiga būtų daugiau nei 2400 mm ilgio visiškai įtrauktas. Jis netilptų po sunkvežimio lova. Tai yra klasikinė priežastisTeleskopiniai hidrauliniai cilindraiegzistuoja. Teleskopiniame cilindre naudojamos kelios įdėtos pakopos, kurios tęsiasi nuosekliai. Visiškai įtrauktas cilindras yra kompaktiškas. Visiškai ištiestas smūgis yra visų etapų smūgių suma. Todėl eigos ilgis yra ne tik veikimo parametras; tai yra parametras, nuo kurio priklauso, ar cilindras tiks, kiek pakopų reikia ir kaip cilindras veiks esant apkrovai. Pirkėjams, norint nurodyti tinkamą gaminį, labai svarbu suprasti eigos ilgio ir cilindro pasirinkimo ryšį.

Šis vadovas skirtas pirkimų inžinieriams ir mašinų dizaineriams, kuriems reikia pasirinkti teleskopinius hidraulinius cilindrus. Paaiškinsime, kaip eigos ilgis įtakoja pakopų skaičių, uždarą ilgį, atsparumą lenkimui ir bendrą cilindro veikimą. Pateiksime lenteles ir techninius duomenis, padėsiančius nurodyti tinkamą cilindrą. Taip pat pateiksime išsamius gaminio parametrus iš mūsų gamyklos Raydafon Technology Group Co., Limited. Nesvarbu, ar kuriate savivartį, šiukšlių presą, kėlimo platformą ar hidraulinį presą, šis vadovas padės priimti pagrįstą sprendimą dėl eigos ilgio ir cilindro pasirinkimo.

Turinys

• 1. Kas yra eigos ilgis ir kodėl jis svarbus teleskopiniams cilindrams?
• 2. Kaip smūgio ilgis lemia etapų skaičių?
• 3. Kaip smūgio ilgis veikia uždarą ilgį ir montavimo erdvę?
• 4. Kaip smūgio ilgis įtakoja atsparumą sulinkimui?
• 5. Kaip nurodyti tinkamą eigos ilgį jūsų programai?
• 6. Kokie yra pagrindiniai mūsų gamyklos gaminio parametrai?
• 7. Dažnai užduodami klausimai (DUK)
• 8. Išvada

1. Kas yra eigos ilgis ir kodėl jis svarbus teleskopiniams cilindrams?

Eigos ilgis yra atstumas, kurį cilindro strypas nukeliauja nuo visiškai įtrauktos padėties iki visiškai ištiestos padėties. Teleskopinio hidraulinio cilindro bendras eiga yra kiekvieno atskiro etapo eigų suma. Dviejų pakopų cilindro bendras eiga gali būti 800 mm, o kiekviena pakopa sudaro 400 mm. Trijų pakopų cilindro bendras eiga gali būti 1200 mm, o kiekviena pakopa sudaro 400 mm. Eigos ilgis yra pagrindinis parametras, lemiantis cilindro dydį ir konfigūraciją. Tai turi įtakos etapų skaičiui, uždarymo ilgiui, svoriui ir kainai. Žemiau esančioje lentelėje parodytas santykis tarp eigos ilgio ir pakopų skaičiaus tipiškam teleskopiniam cilindrui.

At„Raydafon Technology Group Co., Limited“., mūsų gamykla gamina teleskopinius hidraulinius cilindrus, kurių eigos ilgis svyruoja nuo 300 mm iki 3000 mm. Mes galime pritaikyti eigos ilgį ir etapų skaičių, kad atitiktų jūsų konkrečius taikymo reikalavimus. Mūsų inžinierių komanda gali padėti jums nustatyti optimalų eigos ilgį ir scenos konfigūraciją jūsų projektui.

2. Kaip smūgio ilgis lemia etapų skaičių?

Teleskopinio hidraulinio cilindro pakopų skaičius nustatomas pagal bendrą eigos ilgį ir didžiausią leistiną eigą vienoje pakopoje. Kiekviena pakopa turi didžiausią eigą, kurią riboja etapo ilgis ir stabilumui reikalingas persidengimas. Įprasta stadija gali siekti maždaug 80–90% jo ilgio. Jei bendram smūgiui reikia daugiau nei vieno etapo, pridedami papildomi etapai. Pakopų skaičius turi įtakos cilindro sudėtingumui, kainai ir našumui. Daugiau etapų reiškia daugiau komponentų, daugiau sandariklių ir daugiau galimų nuotėkio vietų. Tačiau daugiau etapų taip pat reiškia trumpesnį uždarą ilgį tam tikram smūgiui. Toliau pateiktoje lentelėje parodytas ryšys tarp viso insulto, stadijos smūgio ir etapų skaičiaus.

Mūsų gamykloje mes suprojektuojame kiekvieną teleskopinį hidraulinį cilindrą, kad optimizuotume pakopų skaičių reikiamam eigai. Optimaliam etapų ilgiui ir persidengimui nustatyti naudojame pažangią skaičiavimo programinę įrangą. Mūsų tikslas – pateikti cilindrą, kuris tilptų į turimą erdvę, užtikrintų reikiamą eigą ir patikimai veiktų esant apkrovai.

3. Kaip smūgio ilgis veikia uždarą ilgį ir montavimo erdvę?

Teleskopinio hidraulinio cilindro uždarytas ilgis yra cilindro ilgis, kai visos pakopos yra visiškai įtrauktos. Uždaras ilgis yra labai svarbus montuojant, nes nuo jo priklauso, ar cilindras tilps į turimą erdvę. Ilgesniam eigai reikia ilgesnio cilindro, tačiau ryšys nėra tiesinis. Teleskopinis cilindras gali pasiekti ilgą eigą su santykinai trumpu uždaru ilgiu, nes pakopos yra viena kitos viduje. Uždarymo ilgio ir eigos santykis yra pagrindinis našumo rodiklis. Vienpakopis cilindras paprastai turi uždarą ilgį, kuris yra maždaug 1,2–1,5 karto didesnis už eigą. Dviejų pakopų teleskopinis cilindras gali būti uždaro ilgio, kuris yra 0,8–1,0 karto didesnis už eigą. Trijų pakopų cilindro uždaras ilgis gali būti 0,5–0,7 karto didesnis už eigą. Žemiau esančioje lentelėje palyginami skirtingų tipų cilindrų uždaro ilgio santykiai.

Raydafon gamykla projektuoja teleskopinius hidraulinius cilindrus, kad pasiektų trumpiausią įmanomą uždarymo ilgį tam tikram eigai. Naudojame itin tvirtas medžiagas ir tikslią gamybą, kad sumažintume kiekvieno etapo sienelių storį ir išlaikytume reikiamą slėgį. Tai leidžia supakuoti daugiau eigos į mažesnę pakuotę, todėl mūsų cilindrai idealiai tinka naudoti, kai montavimo vieta yra ribota.

4. Kaip smūgio ilgis įtakoja atsparumą sulinkimui?

Teleskopiniams hidrauliniams cilindrams, ypač ilgiems judesiams, labai svarbu susilenkti. Kai cilindras išsitiesia, efektyvusis strypo ilgis didėja, o pasipriešinimas lenkimui mažėja. Teleskopinis cilindras yra jautresnis linkėjimui nei vienos pakopos cilindras, nes pakopos yra plonos ir apkrova perduodama per kelias slankiojančias sąsajas. Atsparumas lenkimui priklauso nuo kiekvienos pakopos skersmens, pakopų persidengimo ir nuo cilindro korpuso teikiamų nurodymų. Esant tam tikram eigai, cilindro su daugiau pakopų kiekvienos pakopos skersmuo bus mažesnis, o tai sumažins atsparumą lenkimui. Todėl eigos ilgis ir etapų skaičius turi būti subalansuoti su reikiamu išlinkimo saugos koeficientu. Toliau pateiktoje lentelėje parodytas eigos ilgio poveikis tipiško trijų pakopų cilindro atsparumui lenkimui.

Mūsų gamykloje naudojame pažangią kompiuterinę inžinerijos (CAE) programinę įrangą, kad galėtume atlikti kiekvieno mūsų projektuojamo teleskopinio hidraulinio cilindro lenkimo analizę. Optimizuojame kiekvienos pakopos skersmenį ir persidengimą, kad cilindras atlaikytų reikiamą apkrovą nesulinkdamas. Taip pat pateikiame nurodymus dėl didžiausio leistino eigos kiekvienam cilindro modeliui.

5. Kaip nurodyti tinkamą eigos ilgį jūsų programai?

Norint nurodyti tinkamą teleskopinio hidraulinio cilindro eigos ilgį, reikia sistemingai įvertinti jūsų taikymo reikalavimus. Pirmiausia reikia nustatyti reikiamą kelionės atstumą. Tai yra atstumas, per kurį krovinys turi judėti. Antras žingsnis – nustatyti laisvą įrengimo vietą. Tai yra vieta, skirta cilindrui, kai jis yra visiškai įtrauktas. Trečias žingsnis – reikiamos jėgos nustatymas. Tai yra apkrova, kurią turi judėti cilindras. Ketvirtasis žingsnis – nustatyti reikiamą lenkimo saugos koeficientą. Tai yra saugumo riba nuo sulenkimo. Penktas žingsnis – pasirinkti šiuos reikalavimus atitinkančią cilindro konfigūraciją. Žemiau esančioje lentelėje pateikiamas vadovas, kaip pasirinkti eigos ilgį įprastoms programoms.

„Raydafon“ gamykla bendradarbiauja su klientais, kad nustatytų jų pritaikymui tinkamą eigos ilgį ir cilindro konfigūraciją. Pateikiame techninius duomenis, skaičiavimus, rekomendacijas. Mūsų inžinierių komanda gali padėti atrankos procese ir pateikti išsamius brėžinius patvirtinimui.

6. Kokie yra pagrindiniai mūsų gamyklos gaminio parametrai?

Šioje lentelėje pateikiami pagrindiniai mūsų teleskopinių hidraulinių cilindrų gaminio parametrai. Šie cilindrai skirti įvairioms reikmėms, įskaitant savivarčius, šiukšlių tankintuvus, kėlimo platformas ir hidraulinius presus. Mūsų gamykla taip pat gali gaminti pagal užsakymą pagamintus cilindrus, kad atitiktų konkrečius reikalavimus.

Savo gamykloje mes gaminame teleskopinius hidraulinius cilindrus, kad atitiktų šias specifikacijas ir dar daugiau. Galime pritaikyti eigą, pakopų skaičių, angą, strypą, tvirtinimą ir sandariklius, kad atitiktų jūsų konkrečią paskirtį. Mūsų kokybės kontrolės sistema apima žaliavų patikrinimą, patikrinimą proceso metu ir galutinį patikrinimą prieš išsiuntimą. Mūsų tikslas – pateikti savo klientams aukštos kokybės teleskopinius hidraulinius cilindrus, atitinkančius jų veikimo reikalavimus.

7. Dažnai užduodami klausimai (DUK)

1 klausimas: kaip nustatyti reikalingą potėpio ilgį mano programai?

Atsakymas: Reikalingas eigos ilgis yra atstumas, kurį turi nuvažiuoti krovinys. Tai lemia mechanizmo geometrija. Savivarčiui smūgis yra atstumas, reikalingas lovai pakelti norimu kampu. Ant darbo platformos smūgis yra atstumas, reikalingas platformai pakelti į norimą aukštį. Mūsų inžinierių komanda gali padėti jums apskaičiuoti reikiamą eigą jūsų konkrečiai programai.

2 klausimas: ar teleskopinio cilindro eiga gali būti ilgesnė nei vienos pakopos cilindro?

Atsakymas: Taip, teleskopinis hidraulinis cilindras gali pasiekti daug ilgesnį eigą nei vieno pakopinio tokio pat uždaro ilgio cilindras. Taip yra todėl, kad pakopos susitraukia viena kitos viduje. Trijų pakopų teleskopinis cilindras gali pasiekti eigą, kuri 2–3 kartus viršija vienos pakopos cilindro eigą su tokiu pat uždaru ilgiu. Dėl to teleskopiniai cilindrai idealiai tinka naudoti, kai montavimo vieta yra ribota.

3 klausimas: koks didžiausias galimas etapų skaičius?

Atsakymas: „Raydafon Technology Group Co., Limited“ gaminame iki penkių pakopų teleskopinius hidraulinius cilindrus. Maksimalus etapų skaičius nustatomas pagal reikiamą eigą, turimą montavimo erdvę ir sulenkimo reikalavimus. Daugiau etapų leidžia atlikti ilgesnį eigą trumpesniu uždaru ilgiu, tačiau jie taip pat padidina sudėtingumą ir kainą.

4 klausimas: kaip eigos ilgis įtakoja teleskopinio cilindro kainą?

Atsakymas: Teleskopinio hidraulinio cilindro kaina didėja didėjant eigos ilgiui ir pakopų skaičiui. Ilgesniam eigai reikia daugiau medžiagų ir tikslesnės gamybos. Daugiau etapų reikalauja daugiau sandariklių, daugiau apdirbimo ir daugiau surinkimo laiko. Kaina taip pat priklauso nuo slėgio, medžiagų ir montavimo konfigūracijos. Mūsų gamykla gali pateikti išsamią citatą pagal jūsų konkrečius reikalavimus.

5 klausimas: ar galima pritaikyti eigos ilgį?

Atsakymas: Taip, mes galime pritaikyti eigos ilgį, kad atitiktų jūsų konkrečius taikymo reikalavimus. Galime reguliuoti kiekvieno etapo ilgį ir etapų skaičių, kad pasiektume norimą bendrą eigą. Taip pat galime pritaikyti uždarą ilgį, angą, strypą ir tvirtinimą. Mūsų inžinierių komanda gali dirbti su jumis, kad sukurtų teleskopinį hidraulinį cilindrą, kuris puikiai atitiktų jūsų paskirtį.

8. Išvada

Eigos ilgis yra svarbiausias parametras renkantis teleskopinius hidraulinius cilindrus. Jis nustato pakopų skaičių, uždarą ilgį, atsparumą lenkimui ir bendrą cilindro veikimą. Pirkėjams labai svarbu suprasti eigos ilgio ir šių veiksnių santykį, norint nurodyti tinkamą cilindrą. Raydafon Technology Group Co.,Limited, mūsų gamykla turi patirties ir įrangos gaminti aukštos kokybės teleskopinius hidraulinius cilindrus, kurių eigos ilgis svyruoja nuo 300 mm iki 3000 mm. Siekdami užtikrinti, kad mūsų cilindrai veiktų patikimai ir tarnautų ilgą laiką, naudojame itin tvirtas medžiagas, precizišką gamybą ir griežtus bandymus.

Nesvarbu, ar projektuojate savivartį, šiukšlių presą, kėlimo platformą ar hidraulinį presą, kviečiame susisiekti su mumis ir aptarti jūsų poreikius. Galime pateikti techninius duomenis, pavyzdžius ir pritaikytus sprendimus. Mūsų įsipareigojimas kokybei ir klientų pasitenkinimas padarė mus patikimu partneriu įmonėms visame pasaulyje.

Susisiekite su Raydafon Technology Group Co., Limited šiandienaptarti savo teleskopinio hidraulinio cilindro reikalavimus ir sužinoti, kaip mūsų cilindrai gali patenkinti jūsų eigos ilgio ir našumo poreikius.
