Kodėl eigos ilgis yra labai svarbus renkantis hidraulinį cilindrą?

Renkantis hidraulinį cilindrą bet kokiam sunkiam darbui, nesvarbu, ar tai būtų statybos įranga, žemės ūkio technika ar pramonės automatika, vienas parametras yra aukščiau už kitus, nulemdamas našumą, saugą ir ilgaamžiškumą:smūgio ilgis. Eigos ilgis lemia ne tik tai, kiek cilindras gali išsitiesti arba atsitraukti, bet ir įtakoja tvirtinimo konfigūraciją, strypo atsparumą lenkimui, sandariklio tarnavimo laiką ir bendrą sistemos stabilumą. Pasirinkus netinkamą eigos ilgį, gali atsirasti katastrofiškų mechaninių gedimų, brangių prastovų ar neefektyvaus veikimo. Šiame išsamiame vadove mes pasitelkiame dviejų dešimtmečių pramonės patirtį, kad paaiškintume, kodėl eigos ilgis yra kertinis hidraulinio cilindro pasirinkimo akmuo ir kaip priimti pagrįstą sprendimą, pritaikytą jūsų tiksliems poreikiams.

Būdama skystos energijos sprendimų lyderė,„Raydafon Technology Group Co., Limited“.sukūrė ir pristatė tūkstančius užsakymųHidraulinis cilindrasvienetų visame pasaulyje. Mūsų gamykla laikosi griežtų ISO standartų, užtikrinančių, kad kiekvieno cilindro eiga būtų optimizuota realioms sąlygoms. Nesvarbu, ar keičiate esamą įrenginį, ar kuriate naują sistemą, suprasdami kritinį eigos ilgio pobūdį išvengsite našumo kliūčių ir netikėtų remonto išlaidų. Pasinerkime į mechaniką, parametrus ir praktinius aspektus, dėl kurių eigos ilgis yra lemiamas veiksnys.

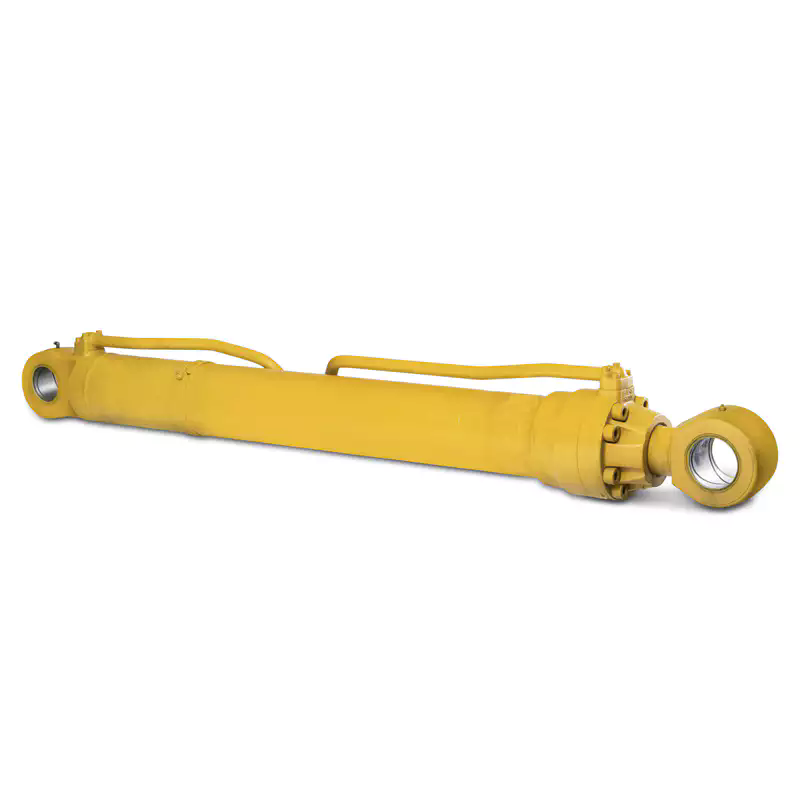

Kas apibrėžia eigos ilgį ir kodėl tai lemia hidraulinio cilindro našumą?

Eigos ilgis – tai bendras atstumas, kurį stūmoklio kotas nuvažiuoja nuo visiškai įtrauktos (uždarytos) iki visiškai ištiestos (atviros) padėties. Nors apibrėžimas atrodo nesudėtingas, jo poveikis apima kiekvieną veiklos aspektąHidraulinis cilindras. Per 20 metų, kai dirbau su sunkiąja technika ir pritaikytomis paleidimo sistemomis, mačiau daugybę scenarijų, kai iš pažiūros nedidelis smūgio ilgio neatitikimas sukėlė didelių gedimų. At„Raydafon Technology Group Co., Limited“., mūsų inžinierių komanda takto ilgį laiko centriniu ramsčiu, aplink kurį suprojektuotas visas cilindras. Žemiau paaiškiname, kodėl šis parametras yra nediskutuotinas.

Pirma, judesio ilgis tiesiogiai lemia naudojamą judesio diapazoną. Jei smūgis per trumpas, įranga negali pasiekti reikiamų padėčių; jei jis per ilgas, tai sukelia per daug važiavimą, galimus vidinius susidūrimus ir padidina strypo suspaudimo riziką. Be to, eigos ilgis turi įtakos sandariklio dinamikai. Ilgesni eiga reikalauja tikslesnio išlygiavimo, kad būtų išvengta netolygaus stūmoklių sandariklių ir strypo guolių susidėvėjimo. Mūsų gamykla patvirtino, kad cilindrai su optimizuotu eigos ir kiaurymės santykiu rodo 40 % ilgesnį sandariklio tarnavimo laiką, palyginti su nesuderintais vienetais.

Svarbūs veiksniai, susiję su smūgio ilgiu

• Strypo lenkimo slenkstis:Kuo ilgesnis eiga, tuo didesnė kolonėlės pakrovimo gedimo tikimybė. Inžinieriai turi apskaičiuoti Eulerio kritinę apkrovą pagal eigos ilgį, strypo skersmenį ir tvirtinimo stilių.
• Sandarinimo vientisumas:Pailginti judesiai padidina kontakto kelią tarp strypo ir sandariklių. Mūsų gamykloje naudojami pažangūs poliuretano sandarikliai, kurie tinka ilgesniems judesiams, tuo pačiu išlaikant nulinį nuotėkį esant dideliems ciklams.
• Kreipiantis ir guolio ilgis:Ilgesniems smūgiams reikia ilgesnių guolių paviršių, kad šoninės jėgos nepažeistų cilindro.„Raydafon Technology Group Co., Limited“.turi tvirtus guolių dangtelius, kad būtų galima valdyti iki 3000 mm smūgius be deformacijos.
• Montavimo vietos apribojimai:Smūgio ilgis lemia atitrauktą ir ištiestą ilgį. Daugelis klientų nepastebi, kad įtrauktas ilgis turi tilpti į mašinos rėmus. Mūsų projektuotojų komanda visada atlieka 3D trukdžių patikrinimus.

Žvelgiant iš veikimo perspektyvos, tinkamas eigos ilgis užtikrina, kad hidraulinis cilindras veiktų numatytame slėgio diapazone. Per didelis eiga gali įnešti papildomo hidraulinio skysčio tūrio, sumažinant sistemos reakcijos laiką. Ir atvirkščiai, per mažas smūgis verčia mechaninius apribojimus. Naudojant didelio ciklo programas, tokias kaip stabdžių presavimas ar medžiagų tvarkymas, eigos ilgis netgi turi įtakos energijos vartojimo efektyvumui. Pavyzdžiui, 50 mm ilgesnis nei reikalaujamas eiga gali pailginti ciklo laiką 15 %, o tai tiesiogiai paveiktų produktyvumą. Todėl, prieš nurodydami cilindrą, mes„Raydafon Technology Group Co., Limited“.visada nubrėžkite visą mašinos kinematinį profilį, kad tiksliai atitiktų eigos ilgį.

Kaip smūgio ilgis veikia tvirtinimo stabilumą ir atsparumą lenkimui?

Tvirtinimo stabilumas dažnai yra labiausiai neįvertinta klaidingo eigos ilgio skaičiavimo pasekmė. Hidraulinio cilindro montavimo stilius – ar tai būtų veržlė, sraigtas, flanšas ar antgalis – sąveikauja su pailgintu eigos ilgiu ir sukuria momentus ir šonines apkrovas. Mūsų gamyklos bandymų laboratorijoje palyginome cilindrus su vienoda anga, bet skirtingais eigais šoninės apkrovos sąlygomis. Rezultatai nuolat rodo, kad eigos ilgiui viršijus rekomenduojamą santykį (eigos ir kiaurymės santykis > 8:1 standartiniams sukabinimo strypo cilindrams), cilindras tampa pažeidžiamas dėl įlinkio ir tvirtinimo gedimo. Išsamiai panagrinėkime šį ryšį.

Kai cilindras išsitiesia, nepalaikomo strypo ilgis didėja, todėl jis veikia kaip stulpelis, veikiamas gniuždymo jėgos. Jei eigos ilgis yra per didelis, palyginti su strypo skersmeniu, net ir nedidelė apkrova gali sukelti nuolatinį lenkimą arba katastrofišką lūžimą. Štai kodėl„Raydafon Technology Group Co., Limited“.visada rekomenduoja kritinę lenkimo apkrovą apskaičiuoti naudojant pramonės formules. Naudojant mobilias programas, tokias kaip savivarčiai ar ekskavatoriai, kur dažnos smūginės apkrovos, dažnai padidiname strypo skersmenį arba įmontuojame stabdymo vamzdžius, kad efektyviai sumažintume nepalaikomą ilgį nekeičiant eigos ilgio.

Pagrindiniai stabilumo parametrai, kuriuos veikia eigos ilgis

• Stulpelio stiprumas:Eulerio lenkimo formulė (Pcr = π²EI / (KL)²) rodo, kad kritinė apkrova mažėja eigos ilgio kvadratu. Padidėjus smūgiui 20%, atsparumas sulenkimui sumažėja maždaug 30%.
• Montavimo įtampos koncentracija:Ilgi smūgiai sustiprina tvirtinimo kronšteinų, kaiščių ir varžtų sverto jėgas. Mūsų gamykla naudoja baigtinių elementų analizę (FEA), kad sustiprintų tvirtinimo taškus, kai smūgis viršija 1,5 metro.
• Nukrypimas esant apkrovai:Dėl ilgesnių eigų strypo įlinkis padidėja, pagreitėja sandariklio susidėvėjimas ir atsiranda netolygus stūmoklio išlygiavimas. Tai sprendžiame naudodami indukciniu būdu grūdintus chromuotus strypus, kurie atsparūs lenkimui.
• Nurodytas tikslumas:Ilgo takto cilindrams mūsų gamybos procese naudojami ypač ilgi bronziniai guoliai, kad radialinės apkrovos būtų paskirstytos tolygiai. Ši dizaino filosofija yra standartinė visiemsHidraulinis cilindrasmūsų gaminami modeliai.

Žvelgiant iš praktikos, mūsų komanda pakeitė daugybę konkurentų cilindrų, kurie sugedo dėl sulenkimo net 800 mm eigos ilgio, bet per mažo dydžio strypus. Viename atliekų tankintuvo projekte sukūrėme cilindrą, kurio eigos ilgis yra 1800 mm, naudodami 100 mm skersmens strypą ir specialų stabdymo vamzdelį, kad sumažintume nepalaikomą ilgį. Rezultatas buvo 300% ilgesnis tarnavimo laikas, palyginti su ankstesniais įrenginiais. Tai rodo, kad eigos ilgis yra ne tik matmenų specifikacija, bet ir saugai svarbus inžinerinis sprendimas. Dėl bet kokio didelio našumo įrengimo, pasikonsultavus su specialistais, pvz„Raydafon Technology Group Co., Limited“.užtikrina, kad jūsų hidraulinis cilindras atlaikytų tiek statines, tiek dinamines apkrovas visame jo eigos diapazone.

Kodėl eigos ilgio pritaikymas pagerina bendrą sistemos efektyvumą?

Nors standartiniai eigos ilgiai yra plačiai prieinami, pritaikę eigą pagal savo tikslią paskirtį, žymiai padidinsite efektyvumą. Dešimtmečius konsultuodamas kalnakasybos, statybos ir žemės ūkio sektoriuose pastebėjau, kad visiems tinkantys balionai dažnai kenkia greičiui, energijos suvartojimui ir struktūrinei integracijai. At„Raydafon Technology Group Co., Limited“., mes pasisakome už eigos ilgio optimizavimą, nes jis tiesiogiai suderina pavaros mechanizmo kinematiką su mašinos darbo ciklu. Štai kaip tikslus pritaikymas padidina sistemos efektyvumą.

Pirma, pritaikytas eigos ilgis pašalina negyvas judėjimą. Standartiniai cilindrai gali turėti papildomą eigą, kuri niekada nepanaudojama, tačiau kiekvienam cilindrui vis tiek reikia viso hidraulinio skysčio tūrio. Ši išeikvota talpa padidina siurblio apkrovą ir energijos švaistymą. Tiksliai nurodant reikiamą eigos ilgį, mūsų gamykla sumažina vidinį skysčio tūrį, todėl greitesnis atsako laikas ir žemesnė darbo temperatūra. Neseniai naudojant automatizuotą presavimo liniją, mes sutrumpinome eigos ilgį 70 mm, palyginti su parduotuve, todėl ciklo laikas buvo 12 % greitesnis ir hidraulinės alyvos sąnaudos 8 % mažesnės.

Insulto pritaikymo efektyvumas

• Sumažintas slėgio kritimas:Trumpesnis eigos ilgis reiškia trumpesnį skysčio kelią cilindro viduje, sumažinant slėgio nuostolius ir pagerinant pavaros reagavimą.
• Kompaktiškas mašinos dizainas:Nustačius tikslų eigos ilgį, mašinos rėmai gali būti sumažinti, todėl sumažėja medžiagų sąnaudos ir bendras svoris. Mūsų gamykla bendradarbiauja su originalios įrangos gamintojais, kad sklandžiai integruotų cilindrus.
• Mažesnės priežiūros išlaidos:Tinkamas eigos ilgis sumažina šoninę apkrovą ir sandariklio įtampą, todėl sumažėja neplanuotų prastovų. Mūsų pačių duomenys rodo, kad pagal užsakymą pritaikytų eigos cilindrų techninės priežiūros dažnis yra 30 % mažesnis.
• Optimizuotas amortizavimo efektyvumas:Kai tiksliai žinomas eigos ilgis, galime suprojektuoti vidines pagalvėles, kurios sklandžiai sulėtina stūmoklio greitį ir sumažina smūgius ir triukšmą eigos pabaigoje.

Be to, pritaikytas eigos ilgis leidžia mums integruoti pažangias funkcijas, tokias kaip integruoti padėties jutikliai arba fiksavimo mechanizmai be išsikišusių komponentų. Pavyzdžiui, ant kėlimo platformų judesio ilgio tikslumas užtikrina, kad platforma pasiektų tikslų darbinį aukštį be per didelio ištempimo. Mūsų gamykla naudoja CNC apdirbimą, kad pasiektų ± 0,5 mm eigos toleranciją, o tai garantuoja pakartojamumą svarbiose padėties nustatymo srityse. Galiausiai tinkinimas tampa bendruHidraulinis cilindrasį našumą atitinkantį komponentą, kuris padidina visos hidraulinės sistemos efektyvumą. Kai bendradarbiaujate su„Raydafon Technology Group Co., Limited“., gausite eigos ilgio optimizavimą, pagrįstą griežtais inžineriniais skaičiavimais ir patvirtinimu realiame pasaulyje.

Pagrindiniai hidraulinio cilindro parametrai: skylės dydis, strypo skersmuo ir eigos koreliacija

Supratus ryšį tarp eigos ilgio ir kitų kritinių parametrų, užtikrinamas subalansuotas dizainas. Žemiau yra išsami lentelė, kurioje parodyta, kaip tai padaryti„Raydafon Technology Group Co., Limited“.standartizuoja savoHidraulinis cilindrasdiapazonas, iliustruojantis rekomenduojamas eigos ribas, pagrįstas angos ir strypų skersmenimis, kad būtų užtikrintas optimalus veikimas ir saugumas. Duomenys gauti iš mūsų gamyklos inžinerinių gairių ir griežtų lauko bandymų.

Mūsų gamykla pabrėžia, kad šios vertybės yra atskaitos taškai; Jei smūgiai viršija šias ribas, įtraukiame papildomų dizaino ypatybių, tokių kaip didesnis strypo skersmuo, sustiprinti guoliai arba teleskopinės konfigūracijos. Be to, montavimo orientacija (horizontali, palyginti su vertikalia) turi įtakos leistinam eigos ilgiui, nes vertikalieji cilindrai turi mažesnę sulinkimo riziką, tačiau reikia atidžiai apsvarstyti stūmoklio kritimą. kasHidraulinis cilindrasiš„Raydafon Technology Group Co., Limited“.pridedamas išsamus specifikacijų lapas, kuriame eigos ilgis yra koreliuojamas su apskaičiuota maksimalia apkrova. Taip pat siūlome baigtinių elementų analizės ataskaitas kritinėms programoms, kad užtikrintume absoliutų patikimumą.

Kiti parametrai, priklausomi nuo eigos ilgio

• Cilindro montavimo tipas:Dėl geresnio apkrovos pasiskirstymo sutvirtinimai leidžia ilgiau eiti, palyginti su flanšiniais tvirtinimais.
• Darbinis slėgis:Didesniam slėgiui (iki 350 barų) reikia trumpesnių eigų arba didesnio strypo skersmens, kad būtų išvengta sulinkimo.
• Sandarinimo medžiaga:Ilgesniems nei 1200 mm judesiams naudojame specializuotus sandariklius su PTFE, kad išlaikytume mažą trintį ir išvengtume ekstruzijos.
• Temperatūros diapazonas:Ekstremalios temperatūros gali turėti įtakos strypo išsiplėtimui; ilgesniems smūgiams reikia kompensuoti šiluminį augimą.

Remdamiesi lentele ir šiais tarpusavyje susijusiais parametrais, inžinieriai gali drąsiai pasirinkti arba pagal užsakymą užsisakyti cilindrą, kuris subalansuoja eigos ilgį su angos dydžiu ir strypo stiprumu.„Raydafon Technology Group Co., Limited“.palaiko platų komponentų sąrašą, leidžiantį mums sukurti cilindrus su pritaikytu eigos ilgiu be ilgo veikimo laiko. Šis lankstumas užtikrina, kad gausite tiksliai suprojektuotą sprendimą, kuris maksimaliai padidina našumą ir ekonomiškumą.

Santrauka ir galutinės rekomendacijos

Judėjimo ilgis yra daug daugiau nei paprastas kelionės matmuo; tai kertinis hidraulinio cilindro funkcionalumo, saugos ir efektyvumo akmuo. Šiame vadove mes nagrinėjome, kaip eigos ilgis turi įtakos atsparumui lenkimui, tvirtinimo stabilumui, sandariklio ilgaamžiškumui, sistemos reakcijai ir bendrai mašinos konstrukcijai. Tinkamo eigos ilgio parinkimas – ar tai būtų kruopštus pasirinkimas, ar individualus projektavimas – tiesiogiai sumažina prastovos laiką, mažesnes bendrąsias nuosavybės išlaidas ir padidina eksploatavimo saugą. At„Raydafon Technology Group Co., Limited“., mūsų gamyklos metodas apima pažangius modeliavimo įrankius, medžiagų mokslą ir dešimtmečių praktinę patirtį, kad būtų galima pristatyti hidraulinius cilindrus, kurie puikiai tinka sudėtingiausioje aplinkoje.

Bet kokį naują projektą ar modifikavimą rekomenduojame pradėti nuo išsamios programos kinematinių reikalavimų, apkrovos profilių ir montavimo apribojimų analizės. Mūsų inžinierių komanda pasiruošusi padėti jums nustatyti idealų eigos ilgį ir susijusius parametrus. Neleiskite, kad brūkšnio ilgis būtų pasenęs – bendradarbiaukite su gamintoju, kuris jį laiko esminiu dizaino kintamuoju. Susisiekite„Raydafon Technology Group Co., Limited“.šiandien aptarti savo hidraulinio cilindro reikalavimus ir paprašyti pritaikytos kainos. Mūsų gamykloje teikiama garantija ir pasaulinis palaikymo tinklas užtikrina, kad jūsų įranga veiktų maksimaliai, ciklas po ciklo.

DUK: dažniausiai užduodami klausimai apie eigos ilgio pasirinkimą
