Crane Luffing hidraulinis cilindras
  • Crane Luffing hidraulinis cilindrasCrane Luffing hidraulinis cilindras
  • Crane Luffing hidraulinis cilindrasCrane Luffing hidraulinis cilindras

Crane Luffing hidraulinis cilindras

Raydafon krano luffing hidraulinis cilindras yra strėlės kampo valdymo cilindras, skirtas mobiliesiems kranams ir uosto mašinoms. Etaloninis modelis ZXSTC1000S.2.5-00: Φ320 anga, Φ280 strypas, 4000 mm eiga, 4750 mm montavimo atstumas, 32 MPa darbinis slėgis, 3000 kN realaus laiko dinaminė trauka, 1522 kg vieneto svoris. Korpusas kaltas 7 eigos būdu iš aviacinio didelio stiprumo legiruotojo plieno, dvigubai sendintas, kad stabilizuotų tempimo stiprumą virš 1250 MPa. Trigubas progresyvus sandariklis su iš Vokietijos importuotu perfluoroeterio gumos kompoziciniu žiedu ir 5 μm pakopomis nuo dulkių. Integruotas elektrohidraulinis stiprintuvas su ±0,03 mm magnetostrikcinės padėties grįžtamuoju ryšiu, užtikrinantis 0,08 mm/s itin mažo greičio stabilumą. 5000 valandų ciklas be priežiūros. Individualizuotos angos Φ50-500 mm, atsparios druskai ir dulkėms. MOQ 5 vienetai, 45-60 dienų masinis pristatymo laikas. Atsiųskite krano modelį, traukos reikalavimą ir kiekį, kad pateiktumėte pasiūlymą.
Crane Luffing · Modelis ZXSTC1000S.2.5-00

Individualizuotas krano siurbimo hidraulinis cilindras mobiliesiems kranams ir uosto mašinoms – OĮG gamintojo tiesioginis tiekimas

Krano hidraulinis cilindras valdo mobiliųjų kranų strėlės kampą. „Raydafon“ sukuria dvigubo veikimo daugiapakopę teleskopinę konstrukciją, kuri tęsiasi ilgą atstumą ir kompaktiškai susitraukia. Korpusas yra kaltas 7 eigos būdu iš aviacinio didelio stiprumo legiruotojo plieno ir dvigubai sendintas, kad stabilizuotų tempimo stiprumą virš 1250 MPa. Trigubas progresyvus sandarinimas ir magnetostrikcinis servo modulis patenkina druskos purškimo, dulkių ir tikslumo reikalavimus uosto ir vėjo energijos darbo cikluose.

3000 kN Dinaminė trauka realiuoju laiku
32 MPa Darbinis slėgis
Φ320 × Φ280 Anga × strypas
4000 mm Insultas
5000 val Nereikalaujantis priežiūros
Etaloninis modelis

ZXSTC1000S.2.5-00 — visa specifikacija

Etaloninis modelis yra reali gamybinė konfigūracija, naudojama sunkiasvorių mobiliųjų kranų apkrovos grandinėms. Tam pačiam piešimo procese galima pasirinkti pasirinktinę kiaurymę ir eigą.

Cilindro pavadinimas Brėžinio numeris Skylė ΦD Strypas Φd Insultas S Įdiegti. L Spaudimas Uostas Svoris
Luffing hidraulinis cilindras ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Pagal jūsų brėžinį gali būti pagamintos krano grandinės su skirtinga trauka arba montavimo modeliais. Atsiųskite krano markę ir modelį, reikalingą trauką ir montavimo brėžinį. Norėdami sužinoti apie platesnį mobiliųjų kranų cilindrų asortimentą, žrMobilaus krano hidrauliniai cilindraikategorija.

Inžinerinis gilus nardymas

Keturios technologijos, dėl kurių šis cilindras skiriasi

01

Pilnos būklės prisitaikantis apkrovos valdymas

Cilindro korpusas kaltas iš aviacinės klasės medžiagos. „Raydafon“ naudoja pritaikytą didelio stiprumo legiruotą plieną, kuris praeina septynis štampavimo būdus ir po to dvigubai sendinamas terminis apdorojimas. Dvigubas senėjimas stabilizuoja medžiagos struktūrą, todėl tempiamasis stipris yra didesnis nei 1250 MPa. 3000 kN traukos cilindre, kuriame veikia nepertraukiami kėlimo ciklai, ši grūdelių struktūra palaiko stabilų nuovargio tarnavimo laiką esant 32 MPa slėgiui.

≥ 1250 MPa tempimas
02

Mikronų lygio tikslumas servo valdymas

Raydafon inžinierių komanda sukūrė integruotą elektrohidraulinį servo modulį, kuris pakeičia tradicinę atskiro vožtuvo valdymo sąranką. Vožtuvų grupėje naudojamos aviacinio lygio servo vožtuvų šerdys ir magnetostrikcinis poslinkio jutiklis, kurio tikslumas yra ±0,03 mm. Šis derinys palaiko itin mažo greičio stabilų veikimą, esant 0,08 mm/s greičiui, todėl operatorius gali nustatyti strėlę neslysdamas ar neperšokdamas smulkios apkrovos operacijų metu.

±0,03 mm jutiklio tikslumas
03

Ekstremali aplinkos apsauga, ilgalaikė apsauga

Uosto technika mato druskos purškimo eroziją. Metalurgijos įrenginiai mato aukštos temperatūros dulkes. „Raydafon“ abiems sukonstravo trigubą progresyvią sandarinimo apsauginę konstrukciją. Pagrindinis sandariklis yra perfluoroeterio gumos kompozicinis žiedas, importuotas iš Vokietijos, su dviguba konstrukcija, skirta dvipusiam slėgio kompensavimui. Viduriniame sluoksnyje naudojama pakopinė dulkių lūpa, kuri sulaiko didesnes nei 5 μm kietąsias daleles. Apsaugos nuo taršos pajėgumas yra 40% didesnis nei tradicinio vienos lūpos sandariklio. Kombinuotas ciklas yra 5000 valandų nereikalaujantis priežiūros.

5 μm dulkių lūpa
04

Energiją taupanti optimizuota hidraulinė sistema

„Raydafon“ energiją taupantis dizainas sukurtas analizuojant, kaip iš tikrųjų veikia statybinės mašinos. Diferencinės amplitudės grandinė sumažina hidraulinės alyvos cirkuliacijos tūrį 35 % tuščiosios eigos sąlygomis. Kartu su didelio efektyvumo nuolatinio magneto sinchroninio variklio siurblio grupe, sistemos visapusiškas energijos suvartojimas sumažėja 28%, palyginti su tradiciniu sprendimu. Jei kranas dirba 8 valandų pamainomis, tai žymiai sumažina degalų ar akumuliatoriaus sąnaudas.

-28% sistemos energija

Kodėl Raydafon Crane Luffing hidrauliniai cilindrai

A

20 metų hidraulikos srityje

Raydafon hidraulinius cilindrus gamina jau du dešimtmečius. Inžinierių komanda patys kuria cilindrą, servo modulį ir sandarinimo sistemą, todėl specifikacijų pakeitimai tvarkomi vietoje, o ne per išorinius tiekėjus.

B

Pilnas valdymas nuo kalimo iki surinkimo

Korpuso kalimas, terminis apdorojimas, šlifavimas, chromavimas, sandariklių surinkimas ir slėgio bandymas – visa tai vyksta Raydafon gamykloje. Tai išsaugo atsekamumą ir sumažina partijų dispersiją, kurią gaunate iš kelių tiekėjų.

C

Tiesioginė gamyklos kaina

Parduodamas pagal tiesioginio pardavimo modelį. Palyginti našumą maždaug 60 % Europos ir Amerikos prekių ženklų kainos to paties specifikacijų lygio. Prekybos marža tarp gamyklos ir pirkėjo nepridėta.

D

Visiškas pritaikymas

Cilindro angos skersmuo nuo Φ50 mm iki Φ500 mm gali būti gaminamas pagal užsakymą. Eiga, montavimo atstumas, prievado tipas ir tvirtinimo modelis yra pagaminti pagal jūsų brėžinį, todėl nestandartinius kranų modelius galima tiksliai suderinti.

E

Patvirtinta uosto ir vėjo energijos sąlygomis

Triguba sandarinimo sistema ir servo modulis buvo sukurti uosto mašinų druskos purškimo ir vėjo jėgos sunkioms kėlimo sąlygoms. Projektas skirtas tikroms darbo vietoms, o ne laboratorinėms sąlygoms.

F

OEM palaikymas

Atsiųskite krano prekės ženklą ir modelį arba brėžinio numerį. „Raydafon“ tame pačiame brėžinyje apgręžia, paima ir cituoja pasirinktinę partiją. Palaiko privačių prekių ženklų pakuotes OEM klientams.

Matmenų brėžiniai

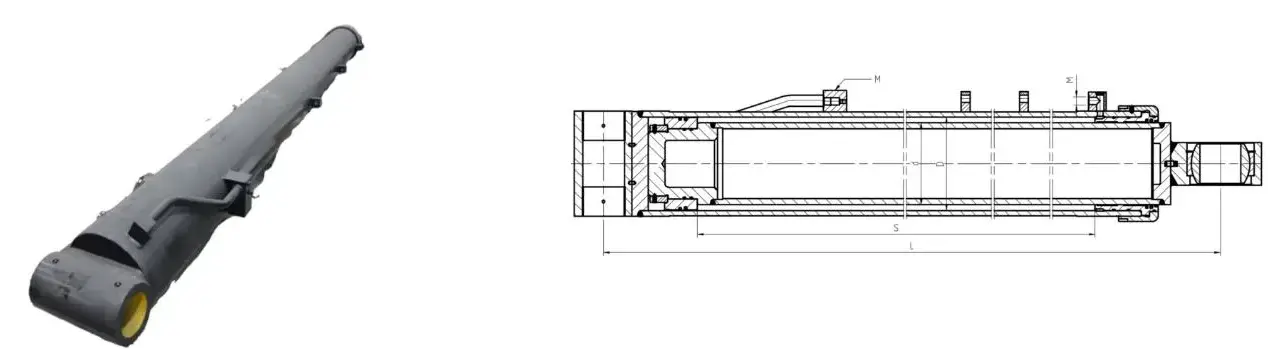

Crane luffing hydraulic cylinder dimension drawing
Montavimo apžvalga – kiaurymės / strypo sąsaja, prievado padėtis ir tvirtinimo modelis

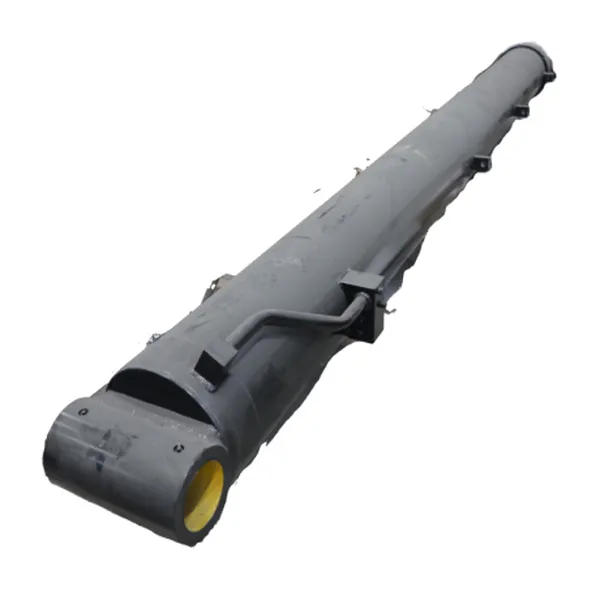

Crane luffing hydraulic cylinder product view
Produkto vaizdas – cilindro korpuso ir strypo mazgas

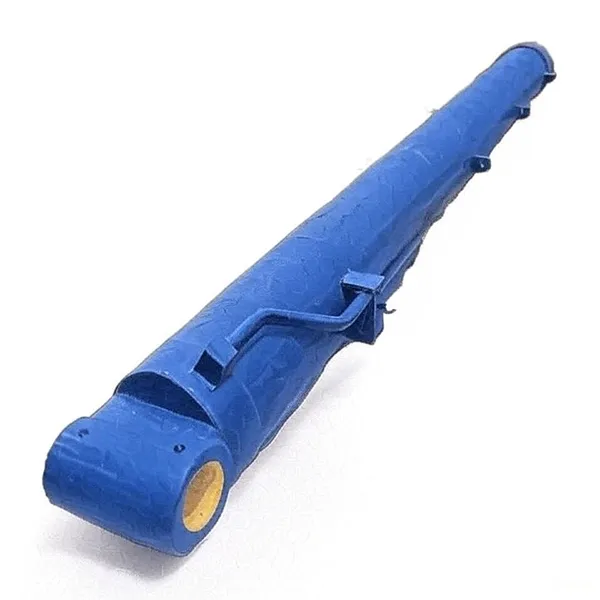

Crane luffing hydraulic cylinder detail
Prievado ir sandariklio detalė – 2-M27×2 plius 4-G1/4 sąsaja

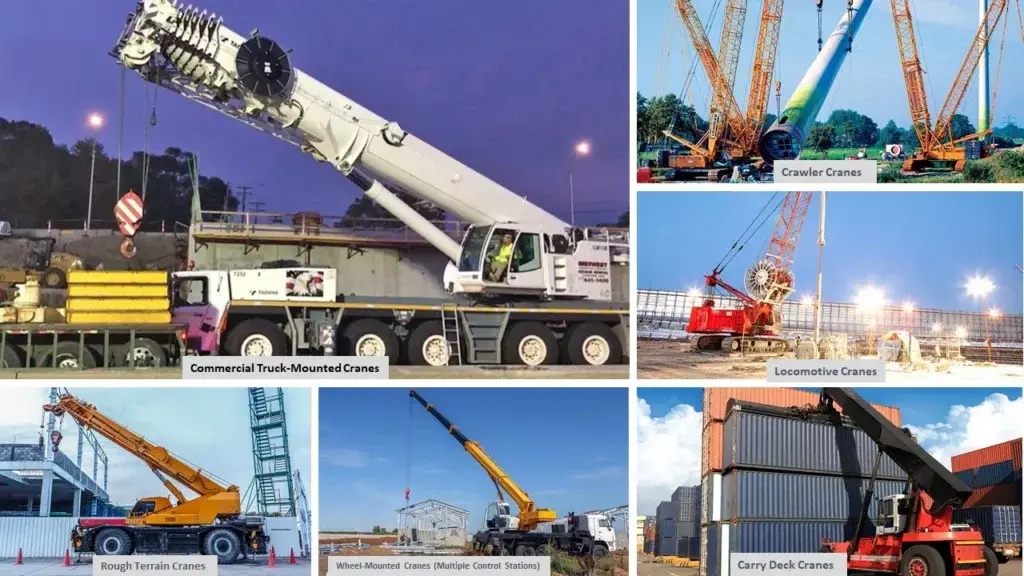

Crane luffing hydraulic cylinder application
Naudojimo nuoroda – montuojama ant mobiliojo krano įtempimo grandinės

Kur naudojami Crane Luffing hidrauliniai cilindrai

01

Mobilūs kranai

Sunkvežimiuose montuojamų ir visureigių mobiliųjų kranų strėlės kampo valdymas. Atlaiko trauką, reikalingą strėlę pakelti ir išlaikyti esant pilnai apkrovai.

02

Uosto technika

Iš laivo į krantą ir kiemo kranai druskos purškimo aplinkoje. Trigubas progresyvus sandariklis ir kietas chromas prailgina priežiūros ciklą atliekant pakrantės darbus.

03

Vėjo jėgainių įranga

Instaliavimo ir priežiūros indų krano strėlės glaistymas. Didelis traukos stabilumas ir mikronų lygio servo valdymo medžiaga, skirta tiksliam padėties nustatymui atviroje jūroje.

04

Sunkioji inžinerija ir metalurgija

Pramoninė kėlimo įranga aukštos temperatūros ir dulkių sąlygomis. Energiją taupanti grandinė sumažina degalų ar akumuliatoriaus sąnaudas ilgose pamainose.

Užsakymo specifikacijų lapas

Etaloninis modelis
ZXSTC1000S.2.5-00
Dinaminė trauka realiuoju laiku
3000 kN
Darbinis slėgis
32 MPa
Skylės skersmuo
Φ320 mm (galima pasirinkti Φ50–500 mm)
Strypo skersmuo
Φ280 mm
Insultas
4000 mm
Montavimo atstumas
4750 mm
Vieneto svoris
1522 kg
Prievadas / sąsaja
2-M27×2 plius 4-G1/4
Kūno kalimas
7 eigų štampuotas aviacinio tipo legiruotas plienas, dvigubai sendintas iki ≥1250 MPa tempimo stiprio
Servo valdymas
Integruotas elektrohidraulinis servo, magnetostrikcinis jutiklis ±0,03 mm tikslumas, ypač mažas greitis 0,08 mm/s
Sandarinimas
Trigubas progresyvus sandariklis, Vokietijos perfluoroeterio kompozitinis pagrindinis žiedas, 5 μm pakopinė dulkių lūpa
Energijos taupymas
Diferencinės amplitudės grandinė, 35 % mažesnė alyvos cirkuliacija be apkrovos, 28 % mažesnės sistemos energijos sąnaudos
Priežiūros ciklas
5000 valandų be priežiūros
Tinkinimas
Visos specifikacijos individualizuotos skylės Φ50-500 mm, OEM pakuotė ir privati ​​etiketė
MOQ
5 vienetai vienam modeliui
Masinis pristatymo laikas
45-60 dienų po deponavimo ir parengimo patvirtinimo
Citatos pagrindas
Krano modelis ir tonažas, traukos reikalavimas, skylės / eigos specifikacija, uosto dydis, kiekis, paskirties uostas

Kaip jūsų užsakymas vyksta per Raydafon

  1. 01

    Trumpa paraiška

    Atsiųskite krano modelį ir talpą, reikalingą trauką, kiaurymės / eigos specifikaciją, uosto dydį, kiekį ir paskirties uostą.

  2. 02

    Modelių pasirinkimas ir citata

    „Raydafon“ patvirtina, ar etaloninis modelis tinka, ar reikia pritaikyti. FOB Ningbo citata išduodama su pristatymo laiku.

  3. 03

    Brėžinio patvirtinimas

    Individualizuotoms konstrukcijoms „Raydafon“ suprojektuoja OEM dalį, pagamina pavyzdį ir su pirkėju patvirtina kiaurymę, eigą, montavimo atstumą ir prievado matmenis.

  4. 04

    Kalimas ir terminis apdorojimas

    7 žingsnių kalimas ir dvigubo senėjimo terminis apdorojimas stabilizuoja korpusą iki didesnio nei 1250 MPa tempimo stiprumo. Toliau seka honavimas ir kietas chromavimas.

  5. 05

    Surinkimas ir slėgio bandymas

    Stūmoklis, sandarikliai, servo modulis ir buferis yra sumontuoti. Cilindras išbandytas slėgiu esant 32 MPa, o eiga patikrinta, kad būtų užtikrintas lygumas ir servo atsakas.

  6. 06

    Pakavimas ir siuntimas

    Cilindrai supakuoti į sustiprintus medinius dėklus su antikorozine alyva ir apsauginiais galiniais dangteliais. Siunčiama jūra, oru arba greituoju transportu su pakavimo sąrašu, sąskaita faktūra ir patikrinimo ataskaita.

Dokumentacija ir kokybės palaikymas

  • ✓
    Medžiagos sertifikatas

    Korpuso legiruotojo plieno sertifikatas, dvigubo senėjimo terminio apdorojimo įrašas, sandarinimo mišinio duomenų lapas, pateikiamas su kiekviena siunta.

  • ✓
    Slėgio bandymo ataskaita

    Kiekvienas balionas prieš pakavimą patikrintas slėgiu 32 MPa. Užregistruojamas nuotėkis, eigos sklandumas, servo atsakas ir prievadų tvirtinimas.

  • ✓
    Matmenų patikrinimo įrašas

    Anga, strypas, eiga, montavimo atstumas ir angos matmenys, įrašyti pagal užsakytą specifikaciją arba kliento brėžinį.

  • ✓
    Eksporto pakuotė

    Sustiprintas medinis dėklas su antikorozine alyva ir apsauginiais galiniais dangteliais. Didelės balionų partijos supakuotos ant padėklų ir surištos kroviniams jūra.

Dažnai užduodami klausimai

Kas yra krano hidraulinis cilindras?

Krano hidraulinis cilindras yra hidraulinis komponentas, valdantis mobiliojo krano strėlės kampą. Sulenkimas reiškia strėlės pakėlimą arba nuleidimą, o cilindras šį judesį skatina dvigubo veikimo kelių pakopų teleskopine konstrukcija. Tai vienas iš pagrindinių mobiliųjų kranų cilindrų kartu su atsvaros cilindru ir atramos cilindru.

Kas yra etaloninis modelis ir jo trauka?

Etaloninis modelis yra ZXSTC1000S.2.5-00 su 3000 kN realaus laiko dinamine trauka, 32 MPa darbiniu slėgiu, Φ320 mm kiauryme, Φ280 mm strypu, 4000 mm eiga, 4750 mm montavimo atstumu ir 1522 kg vieneto svoriu. „Raydafon“ palaiko pasirinktinę angą ir eigą OEM kranų prekės ženklams.

Kokia medžiaga ir kalimo procesas naudojamas?

Cilindro korpusas yra 7 eigos štampavimo būdu kaltas iš aviacinio didelio stiprumo legiruotojo plieno, po to dvigubai sendintas, kad stabilizuotų tempimo stiprumą virš 1250 MPa. Šis kalimo procesas pagerina grūdelių struktūrą ir nuovargio tarnavimo laiką, palyginti su įprastu liejimu ar apdirbimu iš strypo žaliavų, o tai svarbu 3000 kN traukos cilindrui, kuriame veikia nuolatiniai kėlimo ciklai.

Kiek tikslus yra servo valdymas?

Raydafon naudoja integruotą elektrohidraulinį servo modulį su aviacinio lygio servo vožtuvų šerdimis ir magnetostrikcinio poslinkio jutiklį, kurio tikslumas yra ±0,03 mm. Tai palaiko itin mažo greičio stabilų veikimą esant 0,08 mm/s greičiui, todėl operatorius gali tiksliai nustatyti strėlę neslysdamas.

Kaip veikia trigubo sandarinimo sistema?

Triguba progresyvi sandarinimo konstrukcija turi tris sluoksnius. Pagrindinis sandariklis yra perfluoroeterio gumos kompozicinis žiedas, importuotas iš Vokietijos, su dviguba konstrukcija, skirta dvipusiam slėgio kompensavimui. Viduriniame sluoksnyje naudojama pakopinė dulkių lūpa, kuri sulaiko didesnes nei 5 μm kietąsias daleles. Išorinis sluoksnis suteikia papildomą apsaugą nuo valytuvų. Apsauga nuo taršos yra 40% didesnė nei vienos lūpos sandariklio.

Kas yra energijos taupymo mechanizmas?

Raydafon naudoja naujovišką diferencinės amplitudės grandinę, kuri tuščiosios eigos sąlygomis sumažina hidraulinės alyvos cirkuliacijos tūrį 35%. Kartu su didelio efektyvumo nuolatinio magneto sinchroninių variklių siurblių grupe visapusiškas sistemos energijos suvartojimas sumažinamas 28%, palyginti su tradiciniu sprendimu.

Koks yra priežiūros ciklas ir pritaikymo diapazonas?

Cilindras skirtas 5000 valandų nereikalaujančiam priežiūros ciklui druskos purškimo ir dulkių aplinkoje. „Raydafon“ palaiko visą cilindro angos skersmens pritaikymą nuo Φ50 mm iki Φ500 mm, taip pat OEM pakuotę ir privačią etiketę. MOQ yra 5 vienetai vienam modeliui.

Kaip paprašyti citatos?

Atsiųskite savo krano modelį ir talpą, reikalingą trauką, kiaurymės / eigos specifikacijas, uosto dydį, kiekį ir paskirties uostą. „Raydafon“ patvirtins modelį arba suprojektuos užsakymą, tada pasiūlys FOB „Ningbo“ pasiūlymą su pristatymo laiku ir pakavimo informacija.

Ar pasiruošę įsigyti pagal užsakymą pagamintus krano hidraulinius cilindrus?

Atsiųskite savo krano modelį ir talpą, reikalingą trauką, kiaurymės / eigos specifikaciją ir užsakymo kiekį. „Raydafon“ patvirtins modelį arba suprojektuos užsakymą, tada pasiūlys FOB „Ningbo“ pasiūlymą su pristatymo laiku ir pakavimo informacija.
