Krano atsvara hidraulinis cilindras
  • Krano atsvara hidraulinis cilindrasKrano atsvara hidraulinis cilindras
  • Krano atsvara hidraulinis cilindrasKrano atsvara hidraulinis cilindras

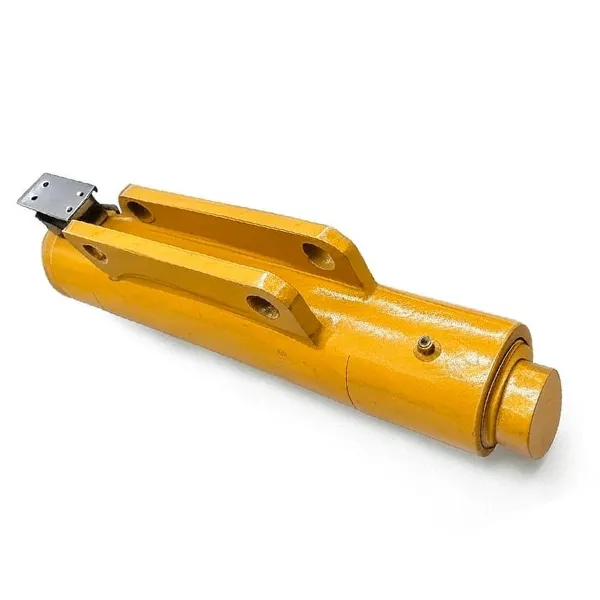

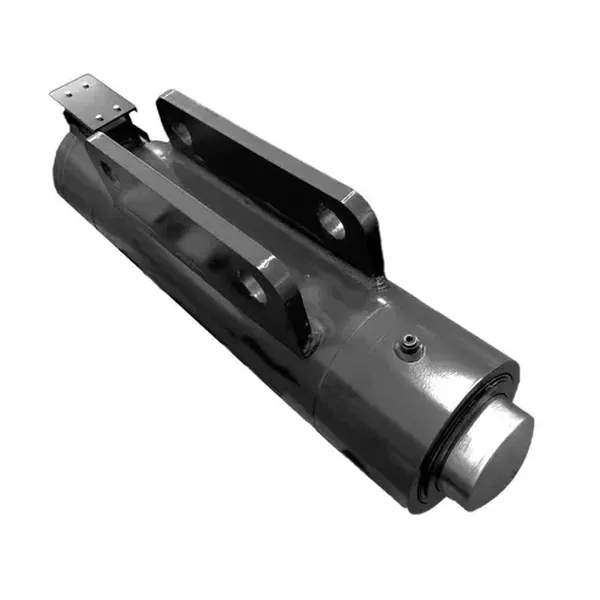

Krano atsvara hidraulinis cilindras

Krano atsvara hidraulinis cilindrasmobiliesiems kranams ir uosto įrangai. Perkelia atsvaros bloką realiu laiku, kad strėlės svyravimas būtų ±1° ir sumažintų disbalanso išjungimus. Sukurta QAY220 klasės 200–220 t visureigiams kranams.

GręžimasΦ200 mm· StrypasΦ100 mm· Insultas180 mm· Darbinis slėgis25/40 MPa· Svoris124 kg· Brėžinys Nr.QAY220.12/13A-00· 35CrMo klasės legiruotas plienas · ISO 9001 gamykla · MOQ 1 vnt. · Galimas individualus eiga · Pasiūlykite per 24 valandas.

Skylė Φ200 · Strypas Φ100 · 25/40 MPa · OEM gamykla

Krano atsvara hidraulinis cilindras skirtasMobilūs kranai ir uosto įranga – pritaikytas eiga, 24 valandų kaina

Raydafon gamina krano atsvarą hidraulinį cilindrą, kuris palaiko jūsų strėlės pusiausvyrą, kai krovinys juda. Pagaminta iš itin tvirto legiruotojo plieno su chromuotu arba antikoroziniu paviršiaus apdorojimu, užtikrina stabilią jėgą, ±1° strėlės siūbavimo valdymą ir daugiau nei 15 % energijos sutaupymą, palyginti su įprastais cilindrais esant lygiavertei apkrovai. Gamyklinis tiesioginis tiekimas iš Ningbo (Kinija) – ISO 9001 proceso valdymas, MOQ 1 vnt., pritaikyta eiga ir montavimo sąsaja.

Anga (D)
Φ200 mm
Strypas (d)
Φ100 mm
Insultas (S)
180 mm
Diegimo atstumas
530 mm
Darbinis slėgis
25/40 MPa
Svoris
124 kg
Brėžinys Nr.
QAY220.12/13A-00
MOQ
1 gabalas

Ką krano hidraulinis cilindras veikia ant krano

Atsvarinis hidraulinis cilindras yra pagrindinė mobiliojo krano atsvaros sistemos pavara. Kai strėlė išsitiesia, cilindras realiu laiku judina atsvara bloką, kad krano svorio centras būtų saugiame apvalkale. Be jo kranas remiasi fiksuotu atsvaru – tai reiškia, kad sumažėja keliamoji galia arba važiuoklė turi būti sunkesnė nei būtina.

Raydafon atsvaros cilindras veikia kartu su krano hidrauline valdymo sistema, kad jutiklio ar operatoriaus signalus paverstų tikslia atsvaros padėtimi. Rezultatas – sklandesnis strėlės judėjimas, mažiau siūbavimo keliant vėjuotomis dienomis ir mažiau netikėtų išjungimų dėl disbalanso signalų. Pirkėjams, ieškantiems tiekimopramoniniai hidrauliniai cilindrai, tai yra komponentas, kuris labiausiai veikia ciklo laiką ir saugos ribą.

Jei jūsų kranas naudoja kitokią atsvaro funkciją, pvz., strėlės strėlės sistemą, palyginkitekrano luffing hidraulinis cilindrasarba naršykite visąmobiliųjų kranų hidraulinių cilindrų asortimentasprieš pasirenkant.

Krano priešsvorio hidraulinio cilindro specifikacijos

Žemiau pateiktas standartinis modelis apima daugumą 200–220 t mobiliųjų kranų atsvarų sistemų. Galimi individualūs anga, eiga ir montavimo atstumas – atsiųskite savo piešinį ir mes grąžinsime rekomendaciją pagal dydį per 24 valandas.

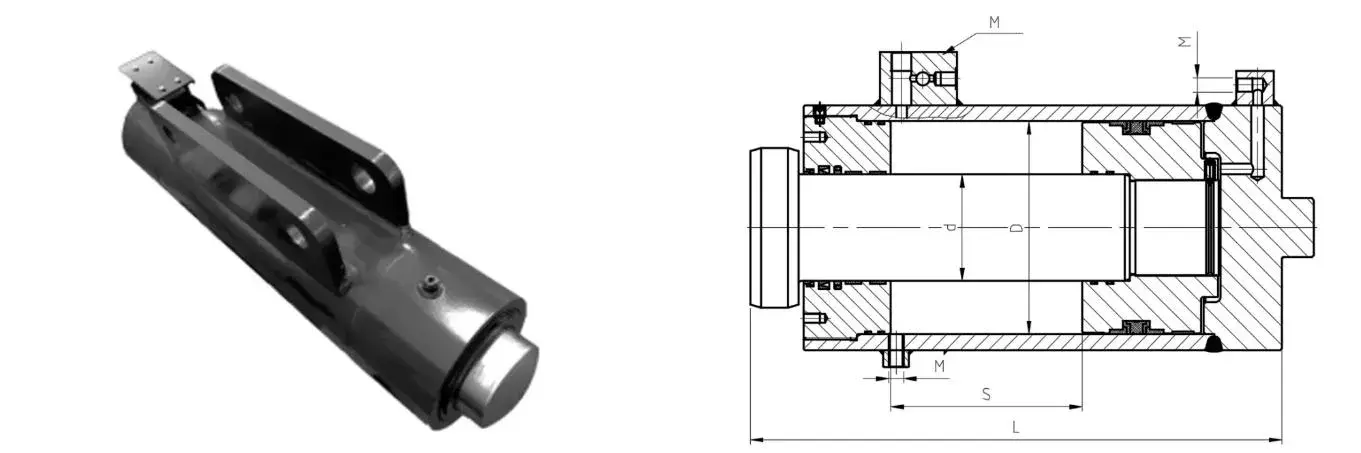

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Krano atsvara hidraulinio cilindro matmenų brėžinys – QAY220.12/13A-00

Standartinis krano atsvaras hidraulinis cilindras – techniniai duomenys
Cilindro pavadinimas Brėžinys Nr. Nuobodu D Strypas d Insultas S Montavimo atstumas L Darbinis slėgis Sąsaja M Svoris
Atsvara hidraulinis cilindras QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20 × 1,5 · 2-M14 × 1,5 124 kg
Skersmuo Φ200 mm Strypas Φ100 mm Eiga 180 mm 25/40 MPa 124 kg QAY220.12/13A-00

Ne tokio dydžio, kokio jums reikia? Taip pat gaminame nestandartinius atsvarų cilindrus kitoms kranų tonažo klasėms. Išsiųskite kiaurymę, eigą, slėgį ir tvirtinimo sąsają arba tiesiog persiųskite savo brėžinio numerį – ir mūsų inžinieriai patvirtins atitiktį.

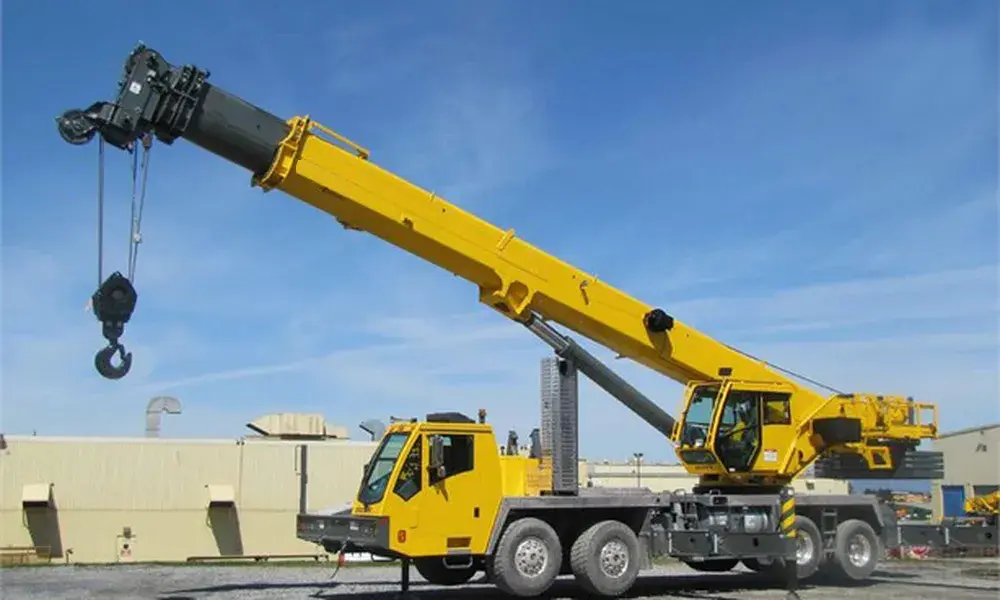

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Kodėl pirkimų inžinieriai renkasi „Raydafon“ atsvarinius cilindrus

Trys komercinės priežastys skatina pakartotinius užsakymus:ilgesnis techninės priežiūros intervalas, mažesnis priežiūros darbas ir stabili jėgos išvestis per visą eigą.

01

Didelio stiprumo legiruotojo plieno korpusas

Atsparus dideliam slėgiui ir didelei apkrovai be deformacijos nuolatinio darbo metu. Paviršiaus chromavimas arba antikorozinė danga atlaiko drėgnas, druskos purškimo ir dulkėtas sąlygas.

02

Tikslus padėties nustatymas

Veikia su krano hidrauline valdymo sistema, užtikrinančia sklandų teleskopavimą – greitą atsvaros padėties perkėlimą kėlimo metu ir milimetrų lygio balanso reguliavimą, kai reikia tiksliai padėti.

03

Modulinis montavimas

Tinka esamiems krano tvirtinimo taškams be didelio masto modifikacijų. Tarpines ir aptarnavimo prievadus galima pasiekti naudojant standartinius įrankius – dauguma tarpiklių keičiami per 30 minučių vietoje.

04

Energetiškai efektyvus

Jėgos išvestis realiu laiku prisitaiko prie darbo sąlygų. Palyginti su įprastais lygiaverčio stiprumo balionais, energijos sąnaudos sumažėja daugiau nei 15%.

Taikymas: kur pirkėjai montuoja šiuos cilindrus

Atsvara hidraulinis cilindras yra nurodytas visur, kur kranas turi išlikti subalansuotas, kai keičiasi apkrovos arba strėlės padėtis. Įprasti įrenginiai apima:

Uosto konteineriniai kranai Kranai iš laivo į krantą Bokštiniai kranai Visureigiai mobilūs kranai Vikšriniai kranai Vėjo turbinų montavimo kranai Sunkiosios technikos takelažas Plieninės konstrukcijos montavimas Surenkamų pastatų kėlimas Laivų statyklos ožiniai kranai

Reikia susijusios krano funkcijos? Peržiūrėkite visąmobiliųjų kranų hidraulinių cilindrų serijaarbateleskopinių hidraulinių cilindrų asortimentasstrėlės pratęsimo programoms.

Individualūs atsvariniai cilindrai – OEM, privačios etiketės ir brėžiniais pagrįsta gamyba

Raydafon yra OEM hidraulinių cilindrų gamintojas, o ne prekybos įmonė. Tinkinimas vyksta mūsų pačių ISO 9001 gamykloje Ningbo mieste, Kinijoje – toje pačioje linijoje, kurioje gaminami mūsų standartiniai cilindrai.

A

Angos ir strypo dydis

Nuo Φ40 mm iki Φ400 mm angos. Kietas chromuotas strypas su pasirinktu skersmeniu ir paviršiaus šiurkštumu.

B

Eiga ir montavimas

Pasirinktinis eigos ilgis, montavimo atstumas, kaiščio kiaurymė, flanšas arba tvirtinimas pagal poreikį.

C

Slėgis ir sandarikliai

Darbinis slėgis iki 40 MPa ir daugiau. Sandarinimo prekės ženklai, atitinkantys jūsų darbinę temperatūrą ir skystį.

D

Dengimas ir žymėjimas

Chromavimas, antikorozinis padengimas arba dažymas. Galima naudoti privačios etiketės vardinę lentelę ir žymėjimą.

Siųskite PDF, DWG, DXF arba STEP brėžinį su savo darbinio slėgio, srauto ir montavimo sąsaja. Mūsų inžinieriai per 24 valandas grąžina rekomendacinio dydžio rekomendacijas ir gamyklos kainą.

Kokybės kontrolė, sertifikatai ir 12 mėnesių garantija

Kiekvienas atsvaros balionas prieš išsiuntimą praeina dokumentais patvirtintą patikrinimo maršrutą – įrodymų seka, kuria užsienio pirkėjai pasitiki pardavėjo patvirtinimu ir gaunamu patikrinimu.

  • ISO 9001 sertifikuotas gamybos procesas
  • Priimami plieno tikrinimo ir terminio apdorojimo įrašai
  • Gręžimo šlifavimas, strypo chromo storis ir paviršiaus šiurkštumo ataskaita
  • Prieš pakuojant, patikrinkite slėgį esant 1,5 karto vardiniam darbiniam slėgiui
  • Sandarinimo, eigos ir tvirtinimo matmenų patikrinimas
  • 12 mėnesių ribota garantija dėl gamybos defektų

Kaip užsisakyti: MOQ, pristatymo laikas, pakavimas ir pristatymas

MOQ

1 gabalas

Standartiniai dydžiai siunčiami nuo 1 vnt. Kainos nuo 20 vienetų OEM projektams.

LEAD

15-30 dienų

Po piešimo patvirtinimo ir užstato. Individualūs dizainai gali pratęsti iki 45 dienų.

PAKUOTĖS

Medinis dėklas

VCI antikorozinė plėvelė, sausiklis, pritaikytas padėklas dideliems gręžiniams. Eksporto standartinė pakuotė.

LAIVAS

Jūra / Oras / Express

EXW, FOB, CIF ir DDP sąlygos. Visi eksporto dokumentai: CI, PL, CO, A/E forma, medžiagos sertifikatas.

Krano atsvara hidraulinis cilindras — Pirkėjo DUK

Kokia yra krano atsvaro hidraulinio cilindro funkcija?

Jis realiu laiku perkelia atsvaros bloką, kad krano svorio centras išliktų saugiame apvalkale, kai strėlė išsitiesia arba krovinys juda. Tai leidžia lengvesnei važiuoklei pakelti tą patį krovinį, sumažina strėlės siūbavimą ir pašalina išjungimus dėl disbalanso signalų.

Kokia yra standartinė jūsų krano atsvaro cilindro specifikacija?

Anga Φ200 mm, strypas Φ100 mm, eiga 180 mm, montavimo atstumas 530 mm, darbinis slėgis 25 MPa ir 40 MPa, sąsaja 3-G1/4 · M20×1,5 · 2-M14×1,5, svoris 124 kg. Brėžinio numeris QAY220.12/13A-00.

Ar galite tinkinti kiaurymę, eigą ir tvirtinimo sąsają?

Taip. Gaminame individualius atsvarinius cilindrus su kiauryme nuo Φ40 mm iki Φ400 mm, pagal užsakymą eigos ir montavimo atstumu, montuojame kaiščio kiaurymę arba flanšą ir bet kokiu reikiamu sąsajos sriegiu. Atsiųskite PDF, DWG, DXF arba STEP brėžinį ir mes pateiksime citatą per 24 valandas.

Koks didžiausias darbinis slėgis?

Standartinis modelis yra 25 MPa nuolatinis ir 40 MPa didžiausias. Esant pageidavimui galimi aukštesni slėgio rodikliai su suderintu sandariklio pasirinkimu ir strypo chromo storiu.

Kas yra MOQ, pristatymo laikas ir garantija?

MOQ 1 vnt. standartiniams dydžiams. Pristatymo laikas 15–30 dienų po parengimo patvirtinimo ir užstato. 12 mėnesių ribota garantija dėl gamybos defektų. Su kiekviena siunta pateikiami visi eksporto dokumentai.

Kuriuose kranų modeliuose naudojamas šis atsvaros cilindras?

Jis skirtas QAY220 klasės mobiliesiems kranams ir lygiaverčiams 200–220 t visureigiams kranams. Taip pat tiekiame atsvarinius cilindrus kitoms tonažo klasėms – atsiųskite savo krano modelį ir brėžinio numerį suderinamumui patikrinti.

Kaip sumontuoti atsvaros cilindrą ant esamo krano?

Cilindras naudoja modulinę tvirtinimo konstrukciją, kuri be didelių pakeitimų tinka esamiems krano tvirtinimo taškams. Prieš užsakydami patvirtinkite tvirtinimo kaiščio skersmenį, montavimo atstumą ir hidraulinę sąsają. Išsamūs montavimo brėžiniai pateikiami kartu su siunta. Mūsų inžinieriai taip pat gali peržiūrėti jūsų montavimo planą prieš pristatymą.

Ar galiu užsisakyti pavyzdį prieš pateikdamas masinį užsakymą?

Taip. Priimami standartinių dydžių užsakymų pavyzdžiai. Pavyzdžio kaina ir krovinys nurodomi atskirai ir gali būti įskaityti į pirmąjį masinį užsakymą.

Paprašykite krano atsvaro cilindro kainos pasiūlymo

Atsiųskite savo krano modelį, brėžinio numerį arba darbinį slėgį. Mūsų inžinieriai atsako per 24 valandas, pateikdami rekomendaciją ir gamyklos kainą.
