Mini ekskavatoriaus hidraulinis strėlės cilindras
  • Mini ekskavatoriaus hidraulinis strėlės cilindrasMini ekskavatoriaus hidraulinis strėlės cilindras
  • Mini ekskavatoriaus hidraulinis strėlės cilindrasMini ekskavatoriaus hidraulinis strėlės cilindras

Mini ekskavatoriaus hidraulinis strėlės cilindras

Raydafon gamina hidraulinius cilindrus mini ekskavatoriams savo gamykloje Ningbo mieste, Kinijoje. Standartinis kiaurymės skersmuo yra nuo 50 mm iki 125 mm, strypo skersmuo nuo 25 mm iki 75 mm, eiga iki 1000 mm, didžiausia trauka 361 kN esant 29,4 MPa, o darbinės temperatūros diapazonas nuo –20 °C iki +70 °C. Statinė yra nukalta iš didelio stiprumo legiruotojo plieno, o anga yra tiksliai šlifuota, todėl sumažėja vidinė trintis ir užtikrinamas tikslus mažo greičio strėlės valdymas. Įmontuota dviguba sandarinimo konstrukcija su dilimui atsparia importuota guma ir išoriniu valytuvu apsaugo sandarinimo lūpą nuo dulkių ir drėgmės, pailgindama tarnavimo laiką daugiau nei 40%. Strypo ir statinės išorė yra apsaugota nuo korozijos nuo lietaus, purvo ir plovimo. Skylė, strypas, eiga, tvirtinimo centrai ir prievadų padėtis gaminami pagal brėžinį, kad būtų galima montuoti arba pakeisti 1–8 tonų klasės mašinas. Atsiųskite savo ekskavatoriaus modelį arba originalų brėžinį, kad pateiktumėte pasiūlymą per 24 valandas.

Mini ekskavatoriaus hidraulinės sijos cilindras – anga 50–125 mm, eiga iki 1000 mm

Strėlės cilindras – tai cilindras, pakeliantis ir nuleidžiantis mini ekskavatoriaus strėlę, o būtent cilindras užima daugiausiai apkrovos visoje mašinoje. Raydafon kala statinę iš didelio stiprumo legiruotojo plieno, šlifuoja angą, kad sumažintų vidinę trintį, ir užsandarina ją dvigubu sandarikliu dulkėtoms vietoms. Tiekiamas kaip originalios įrangos gamintojas arba kaip atsarginis cilindras, pagamintas pagal originalų brėžinį.

  • 50–125 mmSkylės skersmuo
  • 25–75 mmStrypo skersmuo
  • ≤ 1000 mmInsultas
  • 361 kNDidžiausia trauka
  • -20 iki +70 °CDarbinė temperatūra
01 / APŽVALGA

Mini ekskavatoriaus hidraulinės strėlės cilindras – OĮG ir atsarginių dalių tiekimas

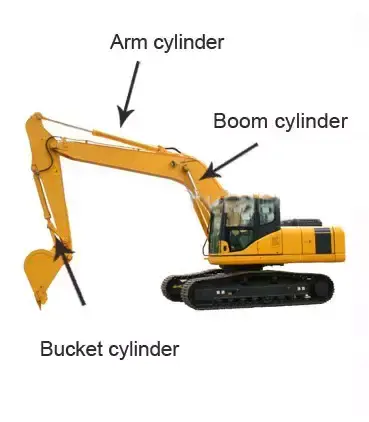

Strėlės cilindras yra tarp mašinos rėmo ir strėlės ir yra komponentas, pakeliantis visą viršutinę ekskavatoriaus konstrukciją. Mini ekskavatoriuje strėlės cilindras veikia trumpiau nei viso dydžio mašina, tačiau esant dideliam darbo ciklui, dažnai tūkstančius ciklų per dieną atliekant komunalinius, kraštovaizdžio ir ūkio darbus. Šis derinys – trumpas eiga, didelis ciklų skaičius, dulkėta aplinka – yra tai, ką turi atsakyti specifikacija, o ne vien tik neapdorota jėga.

Raydafon gamina šį cilindrą savo gamykloje Ningbo mieste, Kinijoje, tiek mašinų gamintojams, tiek antrinei rinkai. Standartinis kiaurymės skersmuo yra nuo 50 mm iki 125 mm, kai strypo skersmuo yra nuo 25 mm iki 75 mm, eiga iki 1000 mm ir didžiausia trauka 361 kN, darbinės temperatūros diapazonas nuo –20 °C iki +70 °C. Susiję cilindrai iš tos pačios gamyklos apima ir platesniusekskavatoriaus hidraulinis cilindrasdiapazonas,hidraulinis kaušo cilindras mažam ekskavatoriuikuri veikia su juo tame pačiame įrenginyje, irhidraulinis cilindraskatalogą, apimantį kitas mobilias mašinas.

02 / SPECIFIKACIJOS

Techninės specifikacijos

  • Produkto pavadinimasHidraulinis strėlės cilindras mini ekskavatoriui
  • Skylės skersmuo50 mm – 125 mm
  • Strypo skersmuo25 mm – 75 mm
  • Insultas≤ 1000 mm
  • Didžiausia trauka361 kN
  • Maksimalus slėgis29,4 MPa
  • Darbinė temperatūra-20 °C iki +70 °C
  • Statinės medžiagaDidelio stiprumo legiruotojo plieno kalimas, tiksli šlifavimo anga
  • SandarinimasDviguba sandarinimo konstrukcija su dilimui atsparia importuota guma
  • Paviršiaus apdorojimasAntikorozinis strypo ir statinės išorė
  • MontavimasPrie mašininio braižymo – kaiščio, veržlės arba flanšo išdėstymas
  • TinkinimasAnga, strypas, eiga, tvirtinimo centrai, prievado padėtis, dažų spalva

Standartinis mini ekskavatoriaus strėlės cilindro specifikacijų lapas.

Parametras Vertė
Skylės skersmuo 50 mm – 125 mm
Strypo skersmuo 25 mm – 75 mm
Insultas ≤ 1000 mm
Didžiausia trauka 361 kN
Spaudimas 29,4 MPa
Darbinė temperatūra -20 °C iki +70 °C

Kaip yra susiję trauka ir gręžimas:361 kN didžiausia trauka taikoma didžiausiai 29,4 MPa diapazono kiaurymei. Mažesnė kiaurymė sukuria proporcingai mažesnę jėgą esant tokiam pačiam slėgiui – 50 mm kiaurymė esant 29,4 MPa suteikia maždaug 57,7 kN, 63 mm kiaurymė apie 91,6 kN ir 80 mm kiaurymė apie 147,8 kN. Visada nurodykite kiaurymę kartu su sistemos slėgiu, nes jūsų mašinai reikalinga trauka lemia angą, o ne atvirkščiai.

03 / PREKĖS INFORMACIJA

Produkto detalė

Mūsų gaminamo mini ekskavatoriaus strėlės cilindro nuotraukos ir informaciniai vaizdai.

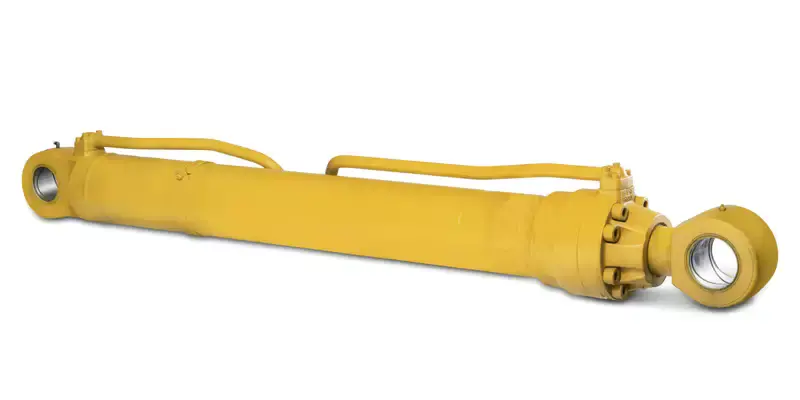

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hidraulinis mini ekskavatoriaus strėlės cilindras - statinė, strypas ir tvirtinimo galai.

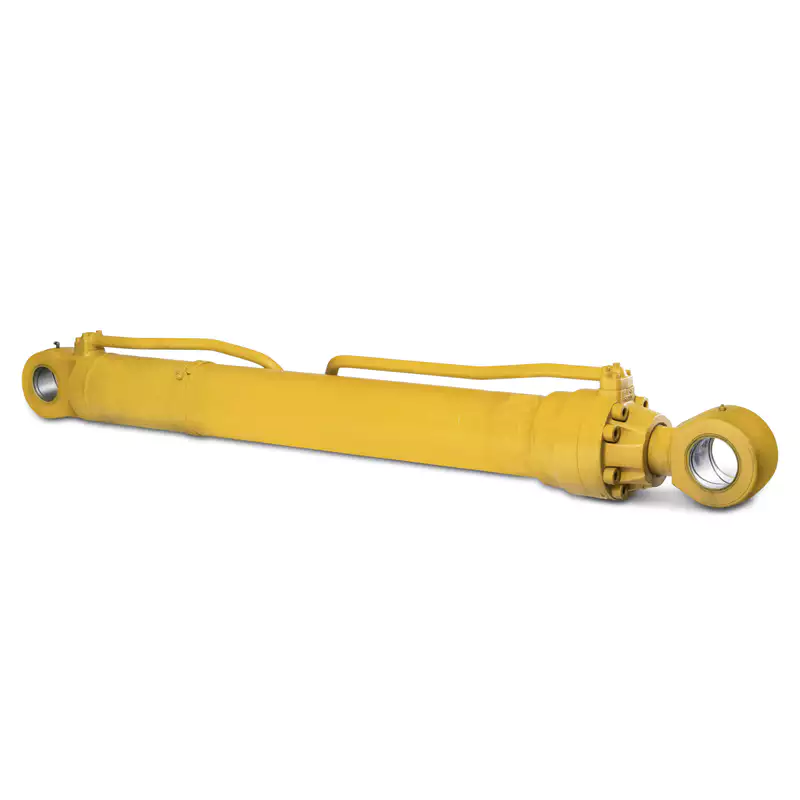

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Kaltinio legiruotojo plieno statinė su tikslia šlifavimo anga.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Matmenys ir tvirtinimo nuoroda – prieš užsakydami patvirtinkite savo mašiną.

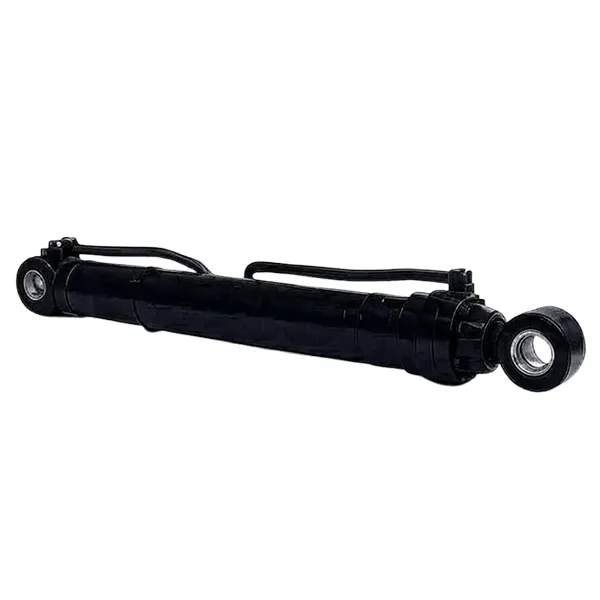

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Strypo paviršius ir dvigubo sandarinimo išdėstymas.
04 / STATYBA

Produkto savybės ir konstrukcija

Kalta statinė ir šlifavimo anga

Statinė yra nukalta iš didelio stiprumo lydinio, o ne apdirbta iš vamzdžių žaliavų, todėl srieginiuose ir suvirintuose galuose gaunama tolygesnė grūdėtumo struktūra ir didesnis atsparumas nuovargiui. Tada anga yra tiksliai šlifuojama, kad stūmoklio sandariklis veiktų prieš vienodą paviršiaus apdailą; Dėl šios apdailos vidinės trinties koeficientas yra žemas – maždaug 30 % mažesnis nei neįžemintos kiaurymės palyginimo bandymų metu – ir dėl šios priežasties strėlę vis tiek galima tiksliai įpjauti, kai mašina dirba ankštoje erdvėje, kur svarbūs centimetrai.

Dvigubas sandarinimas dulkėtoms vietoms

Kiekviename cilindre yra įmontuota dviguba sandarinimo konstrukcija su dilimui atsparia importuota guma. Vidinis sandariklis palaiko hidraulinį slėgį, o išorinis valytuvas neleidžia dulkėms ir drėgmei patekti nuo sandarinimo lūpos, o tai yra svarbiausia darbo vietoje sandariklis: vienas sandariklis, kuriam leidžiama veikti užterštai, sukelia lėtą verksmą, kuris galiausiai tampa nuotėkiu. Naudojant šią konstrukciją, cilindro eksploatavimo laikas pailgėja daugiau nei 40 %, palyginti su vieno sandariklio įrengimu, ir sumažina dažnį, kai mašina turi išeiti iš darbo dėl priežiūros.

Pagaminta pagal jūsų mašinos geometriją

Anga, strypas, eiga, tvirtinimo centrai ir prievadų pozicijos gaminamos pagal brėžinį. Keičiant cilindrą tai yra esminė dalis – tvirtinimo centrai ir kaiščių skersmenys turi tiksliai atitikti mašinos strėlę ir rėmą, todėl atsiųskite originalų brėžinį, mašinos modelį arba išmatuotus sugedusio cilindro matmenis ir mes suderinsime sąsają prieš pateikdami citatą. Galimos skirtingos eigos ir slėgio konfigūracijos, kad atitiktų komunalines, kraštovaizdžio ir žemės ūkio užduotis.

05 / SUDERINAMUMAS

Mašinos suderinamumas

Šis strėlės cilindras tiekiamas apytiksliai 1–8 tonų klasės mini ekskavatoriams, kuriuose standartinis gręžinio skersmuo yra 50–125 mm. Jis montuojamas ir kaip originali įranga, ir kaip pakaitalas šių gamintojų mašinose, be kita ko:

  • Kubota
  • Janmaras
  • Takeuchi
  • Bobcat
  • Vikšras
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Atkreipkite dėmesį:prekių pavadinimai pateikiami tik siekiant nurodyti mašinų klases, kurioms šis cilindras dažniausiai montuojamas. Raydafon yra nepriklausomas gamintojas ir nėra susijęs su šiais prekių ženklais, nėra jų įgaliotas ar originalios įrangos tiekėjas. Prieš užsakydami visada patvirtinkite savo konkretaus modelio montavimo brėžinį.

Nežinote, kokios angos ir eigos reikia jūsų mašinai? Atsiųskite ekskavatoriaus modelį, esamo cilindro angos ir strypo skersmenį, jo ilgį nuo kaiščio iki kaiščio ir sistemos slėgį, o mes patvirtinsime konfigūraciją.

06 / PARAIŠKOS

Programos

Mini ekskavatoriai perkami, nes jie tinka ten, kur negali pilno dydžio mašinos, ir būtent čia svarbiausia strėlės cilindro valdymas.

Savivaldybės kelių priežiūra

Vamzdynų tiesimas ir šulinių dangčių remontas siaurose gatvėse, kur strėlė turi būti įstatoma, o ne pasukta. Tikslus mažo greičio valdymas sumažina riziką, kad atsitrenks į užkastus paviršius ar paviršius.

Sodo melioracija ir sodinimas

Senų medžių kelmų valymas ir naujų sklypų paruošimas, pakeliant ir nuleidžiant strėlę aplink stovinčius medžius. Kontroliuojamas judėjimas leidžia išvengti žalos vaismedžiams, kurie turi likti vietoje.

Statybos ir griovimo darbai

Žemų sienų griovimas ir lengvų statybinių medžiagų kėlimas, kai stabili galia veikiant kintančioms apkrovoms užtikrina operatoriaus nuspėjamumą ir saugumą visiems, dirbantiems šalia.

Ūkinės žemės vandens apsauga

Drenažo griovių pjovimas iki kontroliuojamo gylio ir pločio, o tai pakartojama tik tuo atveju, jei strėlės cilindras išlaiko padėtį veikiamas apkrovos, o ne dreifuoja, kai kaušas susiduria su pasipriešinimu.

Apželdinimas ir sodo statyba

Grunto greideriavimas, kasimas ir perkėlimas uždaruose gyvenamuosiuose sklypuose, kur kompaktiška mašina su tiksliu strėlės valdymu užtikrina švaresnę apdailą ir rečiau atliekamą rankinį tvarkymą.

Pakeitimas ir remontas

Tiesioginis įbrėžto, sulenkto ar nesandaraus strėlės cilindro pakeitimas esamoje mašinoje, pagamintas pagal originalų brėžinį arba išmatuotą pavyzdį, kad kaiščiai ir prievadai susidėtų.

07 / KODĖL RAYDAFON

Produkto privalumai

  • Tiesioginis tiekimas iš gamyklosCilindras yra kaltas, apdirbamas, surenkamas ir išbandytas paties Raydafon gamykloje, todėl tarp jūsų ir gamybos nėra jokios prekybos maržos, o brėžiniai ir atsarginiai sandarikliai lieka prieinami visą mašinos eksploatavimo laiką.
  • Mažesnė vidinė trintisTiksli įžeminimo anga ir suderintas stūmoklio sandariklio tarpas sumažina vidinę trintį, kuri pasireiškia kaip sklandesnis valdymas mažu greičiu ir mažiau šilumos generuojama hidraulinėje alyvoje ilgų pamainų metu.
  • Sandarinimas pastatytas pagal vietos sąlygasDvigubas sandarinimas su išoriniu valytuvu skirtas dulkėms ir drėgmei, o ne švarioms dirbtuvėms, o tai pailgina tarnavimo laiką daugiau nei 40 % ir sumažina neplanuotas prastovos laiką.
  • Smūgių ir spaudimų diapazonasSkylės, strypo, eigos ir slėgio konfigūraciją galima pritaikyti prie mašinos, o ne primesti artimiausio katalogo dydžio, kuris yra svarbus keičiant nebegaminio modelio cilindrą.
  • Antikorozinis paviršiaus apdorojimasStrypo ir statinės išorė yra apdorota nuo korozijos, todėl cilindras ištveria lietų, purvą ir plovimą be duobių, kurios sunaikina sandariklius.
  • Pakeitimas pagal piešinįNusiųskite originalų brėžinį, mašinos modelį arba išmatuotus matmenis ir pakaitalas bus pagamintas į tą sąsają, kad kaiščiai, prievadai ir tvirtinimo centrai tilptų be pakeitimų vietoje.

Trauka, sandariklio tarnavimo laikas ir techninės priežiūros intervalas priklauso nuo pasirinktos angos, sistemos slėgio, darbo ciklo ir nuo to, kaip gerai filtruojama mašinos hidraulinė alyva. Pateikite mums ekskavatoriaus modelį ir darbinį slėgį, o mes patvirtinsime angą ir eigą, atsižvelgiant į apkrovą, kurią cilindras iš tikrųjų neša.

08 / PIRKĖJO DUK

Pirkėjo DUK

  • Kokią angą, eigą ir slėgį dengia šis mini ekskavatoriaus strėlės cilindras?Angos skersmuo nuo 50 mm iki 125 mm, strypo skersmuo nuo 25 mm iki 75 mm, eiga iki 1000 mm ir maksimalus slėgis 29,4 MPa. Didžiausia trauka yra 361 kN didžiausioje angoje; mažesnės kiaurymės sukuria proporcingai mažesnę jėgą esant tokiam pačiam slėgiui, todėl angą reikia pasirinkti pagal jūsų mašinai reikalingą trauką.
  • Ar galite pakeisti mano konkretų ekskavatoriaus modelį?Taip. Nusiųskite mašinos modelį, originalų brėžinį arba sugedusio cilindro išmatuotą kiaurymę, strypo skersmenį, eigą, kaiščio ilgį ir tvirtinimo detales. Patvirtiname sąsają ir pagaminame atitinkantį cilindrą, todėl išvengiama montavimo problemų, kylančių naudojant bendrą dydį.
  • Kuo skiriasi maksimali trauka ir slėgis?Slėgis yra hidraulinis slėgis, kuriam skirtas cilindras, šiuo atveju 29,4 MPa. Trauka yra jėga, kurią slėgis sukuria stūmoklio srityje, todėl ji keičiasi priklausomai nuo angos skersmens – 361 kN esant 125 mm kiaurymei, bet tik apie 57,7 kN, kai 50 mm kiaurymė esant tokiam pačiam slėgiui.
  • Kokiame temperatūros diapazone gali dirbti cilindras?Standartinis darbo diapazonas yra nuo –20 °C iki +70 °C. Mašinoms, veikiančioms už šio diapazono ribų arba su karštesne hidrauline alyva, nurodykite nuolatinę alyvos temperatūrą ir mes patvirtinsime jai tinkančią sandariklio medžiagą ir specifikacijas.
  • Kaip cilindras apsaugotas nuo dulkių ir vandens?Jame naudojama dviguba sandarinimo konstrukcija su dilimui atsparia importuota guma ir išoriniu valytuvu, todėl sandarinimo lūpa yra apsaugota nuo dulkių ir drėgmės. Toks išdėstymas nurodytas atsižvelgiant į vietos sąlygas, o ne švarią aplinką ir prailgina tarnavimo laiką daugiau nei 40%.
  • Kokią informaciją reikia pateikti ir ar galima pateikti atsarginių plombų?Mašinos modelis, angos ir strypo skersmuo, eiga, darbinis slėgis, tvirtinimo tipas ir kiekis – kuo daugiau jų atsiųsite, tuo greičiau patvirtinsime projektą. Sandarinimo rinkinius ir pakaitinius komponentus galima įsigyti atskirai, kad sugedus sandarikliui mašiną būtų galima grąžinti eksploatuoti nekeičiant viso cilindro. Citata paprastai pateikiama per 24 valandas.
09 / SUSIJĘS

Susiję produktai ir tolesnis skaitymas

Paprašykite mini ekskavatoriaus strėlės cilindro kainos pasiūlymo

Atsiųskite ekskavatoriaus modelį, angos ir strypo skersmenį, eigą, darbinį slėgį, montavimo tipą ir kiekį – arba originalų brėžinį. Patvirtiname konfigūraciją pagal jūsų įrenginį ir per 24 valandas atsakome su kaina ir pristatymo laiku.

Siųsti užklausą dabar

* Didžiausia 361 kN trauka taikoma didžiausiai kiaurymei 29,4 MPa diapazone. Prieš užsakydami patvirtinkite savo mašinos kiaurymę, eigą ir tvirtinimo matmenis. Prekės ženklų pavadinimai naudojami tik mašinų klasėms nurodyti ir nereiškia jokio ryšio.
