Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340
  • Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340
  • Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340

Slydimo sankabos kardaninis velenas, skirtas diskinei žoliapjovei 1340

Didmeninė prekyba slydimo sankabos kardaniniu velenu, skirtu Disc Mower 1340 / Hesston 1340 ir 1345. 55N dvigubas CV mazgas pakeičia 80 laipsnių CV jungtį traktoriaus pusėje ir 50 laipsnių CV jungtį diskinės pusės pusėje. Traktoriaus jungtis paprastai yra 1,375-21; padargo jungtis yra 1,50" apvali gnybta; konstrukcijoje naudojami 1-3/8" 6 spygliuočių galai. Dvigubos plokštės trinties sankaba nustatytas 2 800 N·m sukimo momentu ir vėl įsijungia po perkrovos. Dalių numeriai 14656849, 82-14656849 ir ​​83-14656849 yra nurodyti pilnam surinkimui, padargo pusei ir traktoriaus pusei. Suderinamumas apima Hesston 1340/1345, pasirinkite CaseIH 8312, Massey Ferguson PTD 12 ir New Idea 5512. MOQ, pritaikymas ir pristatymo laikas nurodomi kiekvienam užsakymui patvirtinus dalies numerį ir jungties dydį.

Didmeninis OEM keitimas · Diskinės vejapjovės pavara

Didmeninė prekyba slydimo sankabos kardaninis velenas, skirtas diskinei vejapjovei 1340 – Hesston 1340/1345 ir suderinamų diskinių žoliapjovių specifikacijos, MOQ, pritaikymas ir pristatymo laikas

Tai pakaitinės slydimo sankabos kardaninis velenas, skirtas Disc Mower 1340 ir Hesston 1340/1345 grupei. Puslapis sukurtas aplink tris patikrinimus, kurie nustato, ar velenas tinka: CV jungties kampas kiekvienoje pusėje, traktorius ir padargų jungčių dydžiai ir slydimo sukimo momentas, apsaugantis diskinę pavarų dėžę. Komplekto dalių numeriai agregatas, padargo pusė ir traktoriaus pusė pateikiamos žemiau, kad galėtumėte suderinti esamą įrenginį prašydamas citatos.

Didmeninė citataPagal užsakymą
MOQCituojama pagal užsakymą
TinkinimasPiešimo pagrindu
Pristatymo laikasCituojama pagal užsakymą

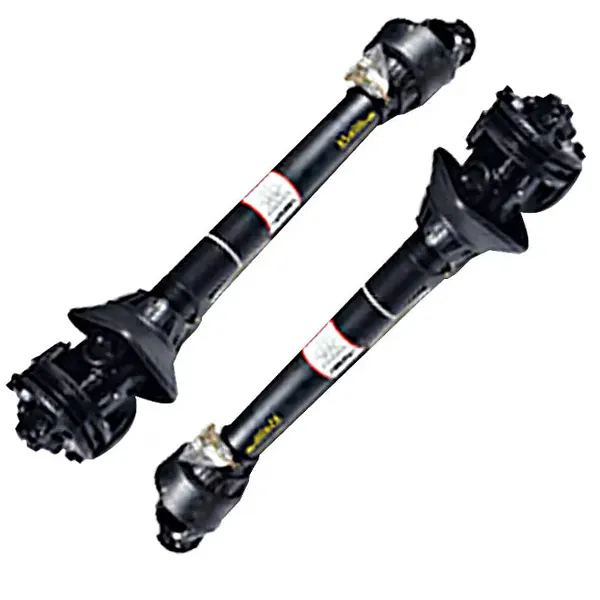

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Pilnas 55N dvigubas CV mazgas su slydimo sankaba – traktoriaus pusėje 80 laipsnių CV, disko pusėje 50 laipsnių CV.

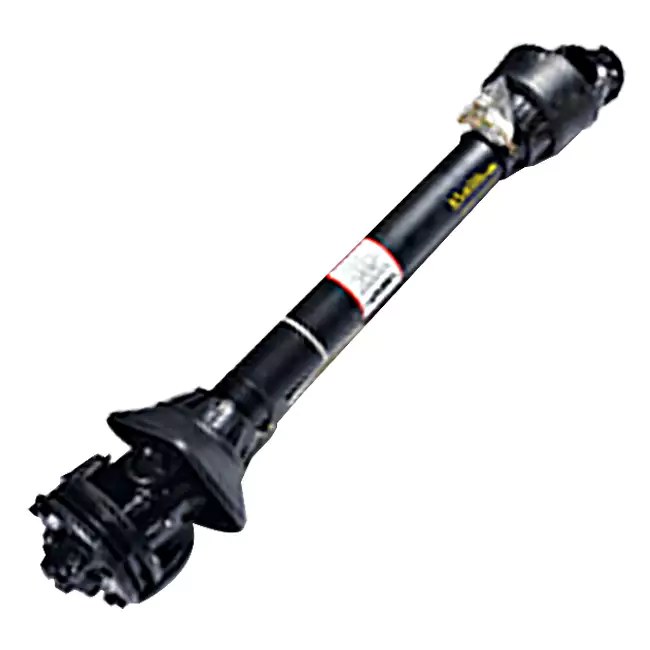

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Sankabos ir jungo detalė – dviejų plokštelių frikcinė sankaba ir 1–3/8 colio 6 spygliuočių galas.

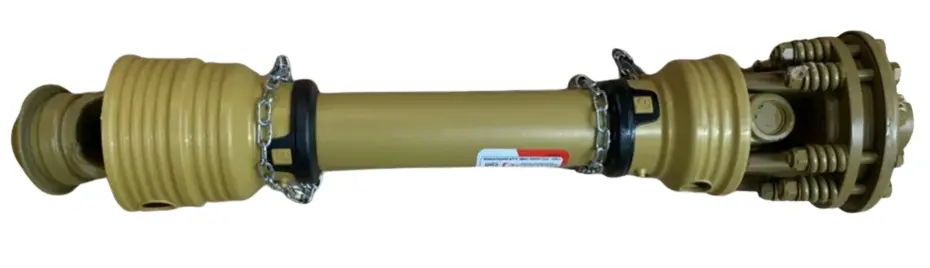

Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV jungties kampo atskaitos taškas – 80 laipsnių traktoriaus pusė ir 50 laipsnių disko pusė.

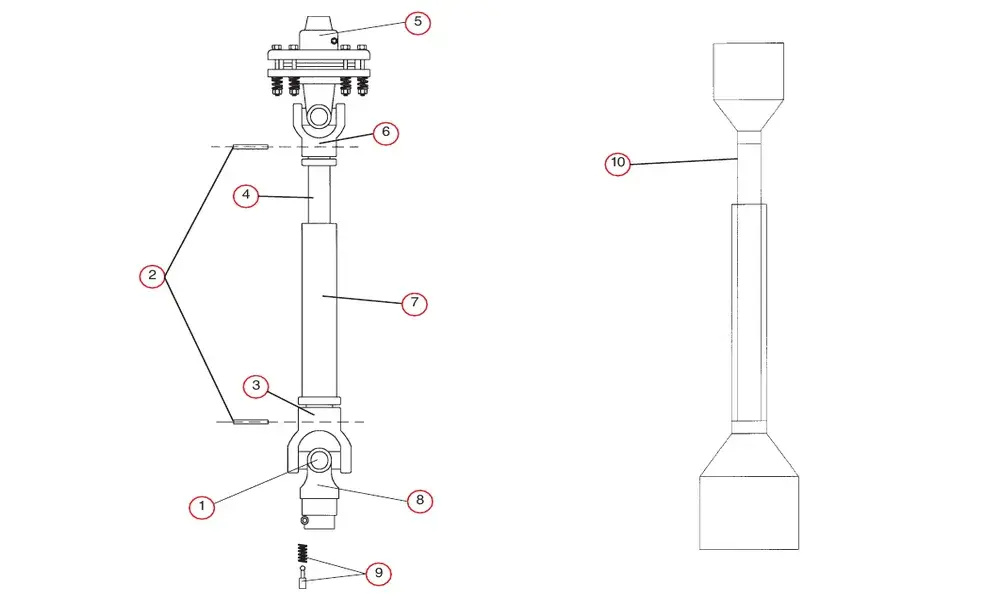

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Išsprogdintų dalių vaizdas – skersinis komplektas, vamzdžių jungtys, slydimo sankabos mazgas ir apsauginis skydas.
  • Hesstonas1340 / 1345
  • CaseIHpasirinkite 8312
  • Massey FergusonasPTD 12
  • Nauja Idėja 5512
  • 55Ndvigubas CV
  • 2800 N·mslydimo sukimo momentas

Pavaros linija ir sankaba

Originalios įrangos nuoroda
55N
Traktoriaus pusės CV kampas
80 laipsnių
Diskės pusės CV kampas
50 laipsnių
Įvesties velenas
Paprastai 1,50 colio apvalus
Traktoriaus / padargo galai
1-3/8" 6 sruogų
Traktoriaus pajungimas 14656849
1.375-21
Įdiekite ryšį
1,5" RD gnybtas
Slydimo sankabos tipas
Dvigubos plokštės trintis
Slydimo sukimo momentas
2800 N·m
Maitinimo nutraukimas dėl perkrovos
Per 0,3 sekundės
Savarankiškas nustatymas po slydimo
Per 30 sekundžių

Statyba ir apsauga

Veleno medžiaga
40 Cr legiruotasis plienas
Paviršiaus apdorojimas
Dacromet nuo rūdžių
Atsparumas druskos purškimui
Viršija 1000 valandų
Sandarinimo išdėstymas
Trijų lūpų karkaso alyvos sandariklis + magnetinis drožlių pašalinimo žiedas
Apsauga nuo dulkių
Visiškai uždaras dulkių gaubtas
Taršos nuoroda
ISO 4406 18/16 po 500 h smėlyje, dulkėse ir rasoje
Ašmenų greičio nuoroda
1800–2200 aps./min
Slopinimas
Hidraulinis amortizatorius + spyruoklės išankstinė apkrova
Susidėvėjimo indikacija
Vizualus nusidėvėjimo indikatoriaus žiedas
Degalų sąnaudų nuoroda
12 % mažesnė tiekiama medžiaga

Dalių numerių lentelė – Visas surinkimas ir pusės

55N dvigubo CV mazgo ir pusės veleno dalių numeriai
Dalies numeris Traktorius Įgyvendinti Aprašymas
14656849 1.375-21 1,5" RD gnybtas 55N 80x50 Dvigubas CV
82-14656849 jokios 1,5" RD gnybtas 55N 50 laipsnių CV pusė (padargas)
83-14656849 1.375-21 jokios 55N 80 laipsnių CV pusė (traktorius)

Visas komplektas yra dalies numeris, kurį reikia užsisakyti, kai keičiamos abi pusės. Jei tik traktorius pusė arba padargo pusė susidėvėjusi, turi atitikti pusės veleno numeris. Abi pusės išvardytos atskirai, nes CV kampas skiriasi tarp traktoriaus pusės ir disko pusės. Dėl kitų diskinių žoliapjovių programų žrKardaninis velenas diskiniamskategorija.

Gaminio dalys – Paslaugos keitimo nuorodos numeriai

Aptarnavimo dalys pagal nuorodos numerį ir dalies numerio stulpelį
Nuoroda Nr. Dalies pavadinimas 147129 147134 147248
1 Kryžiaus rinkinys 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Moteriškas vamzdžio galo jungas 151050 151070 151070
4 Vidinis vamzdis 151090 151092 151092
5 Slydimo sankabos mazgas — — —
6 Vyriškas vamzdžio galo jungas 151045 151065 151065
7 Išorinis vamzdis 151091 151093 151093
8 Traktoriaus galo jungas 151035 151055 151055
9 Greito atjungimo kaištis 170110 170110 170110
10 Saugos skydas 124310 124315 124315
10 Saugos skydas Eurocardan 124311 124316 124316

Dalių lentelė skirta atskirų komponentų keitimui. Užsakydami visą pakaitinį veleną, naudokite surinkimo dalies numerį ankstesnėje lentelėje. Kuo platesnisKardaninių velenų asortimentasišvardytos kitos žemės ūkio pavaros kategorijas.

Sankabos elgsena – ką apsaugo 2 800 N·m nustatymas

Įprasto pjovimo metu

Sankabos būsena
Susižadėjęs
Perduotas sukimo momentas
Iki 2800 N·m
Ašmenų greičio nuoroda
1800–2200 aps./min
Slopinimas
Hidraulinis + spyruoklinis įtempimas

Dviejų plokščių frikcinė sankaba lieka įjungta, kol diskinė vejapjovė pjauna įprastai. Hidraulinis amortizatorius ir spyruoklės išankstinės apkrovos išdėstymas skirtas išlaikyti stabilų ašmenų greitį, kai pasipriešinimas svyruoja nuokalnėje ir šlapioje vietoje žemės.

Kai vejapjovė atsitrenkia į akmenį ar šaknį

Sankabos būsena
Paslysta
Maitinimo nutraukimas
Per 0,3 sekundės
Nustatyti iš naujo
Savaiminis atstatymas per 30 sekundžių
Dėvėjimo čekis
Vizualus nusidėvėjimo indikatoriaus žiedas

Slydimo sankaba yra ta dalis, kuri atima amortizaciją, o ne diskinę pavarų dėžę. Savaime atsistatanti spyruoklė sistema atkuria transmisiją pašalinus kliūtis, o nusidėvėjimo indikatoriaus žiedas pateikia vaizdinę nuorodą kai reikia atkreipti dėmesį į sankabos plokšteles.

2800 N·m slydimo sukimo momentas yra pateiktas gaminio medžiagoje nurodytas skaičius. Patvirtinkite nustatymą prieš diskinės šienapjovės modelį ir traktoriaus GTV prieš užsakydami. Atitinkamą padargo pavaros mechanizmą žrKardaninis velenas New Holland diskiniamspuslapis kaip kryžminė nuoroda į disko pusės konfigūracijas.

Prieš pateikdami užklausą dėl kainos

  1. Patvirtinkite vejapjovės modelį ir esamą dalies numerį

    Discinė vejapjovė 1340, Hesston 1340/1345, pasirinkti CaseIH 8312, Massey Ferguson PTD 12 ir New Idea 5512 yra suderinamumo nuorodos pateiktoje medžiagoje. Esamas veleno dalies numeris yra greičiausias būdas patvirtinti pakeitimą.

  2. Patvirtinkite traktoriaus GTV įvorę

    Visas agregatas 14656849 pateikiamas su 1.375-21 traktoriaus jungtimi. Jei traktoriuje naudojamas kitoks GTV, atskirai patvirtinkite traktoriaus pusę naudodami 83-14656849 arba lygiavertį numerį.

  3. Patvirtinkite padargo prijungimą

    Padargo pusė nurodyta kaip 1,5" RD gnybtas visame komplekte ir padargo pusėje 82-14656849. Jei diskinės įvade naudojamas kitas gnybtas arba jungas, prieš užsakydami patvirtinkite padargo pusę.

  4. Patvirtinkite slydimo sukimo momentą ir sankabos būklę

    Tiekiamoje medžiagoje sankaba nustatyta ties 2800 N·m. Jei esama sankaba buvo sureguliuota arba vejapjovė naudoja kitą pavarų dėžę, prieš pateikdami pakeitimą patikrinkite slydimo nustatymą pagal vejapjovės vadovą.

MOQ, pritaikymas ir pristatymo laikas nurodomi kiekvienam užsakymui, nes jie priklauso nuo to, ar užsakymas yra pilnas mazgas ar pusvelis ir ar jungčių dydžiai atitinka standartinius dalių numerius. Šiame puslapyje nieko nėra įsipareigoja laikytis fiksuoto MOQ arba pristatymo laiko, kuris nebūtų tinkamas kitokiai konfigūracijai. Dėl susijusios transmisijos kategoriją, žrKardaninis velenas pašarų maišytuvamsdiapazonas.

Atsiųskite vejapjovės modelį ir esamos dalies numerį

Atsiųskite diskinės vejapjovės modelį, esamo veleno dalies numerį ir traktoriaus GTV. Patvirtinsime, ar visas komplektas 14656849, padargo pusė 82-14656849 arba traktoriaus pusė 83-14656849 yra teisinga suderinti ir pateikti pasiūlymą su MOQ bei tos konfigūracijos pristatymo laiku.
