Nailono Spur Gears

„Raydafon“ savo gamykloje Ningbo mieste, Kinijoje, gamina pagal užsakymą pagamintus nailoninius krumpliaračius iš PA66, POM, UHMWPE, ABS, PTFE, PPS ir PEEK. Moduliai veikia nuo M1 iki M12 ir toliau, tikslios klasės nuo DIN6 iki DIN9, gaminami pagal ISO, DIN, ANSI, JIS, BS arba jūsų paties brėžinį. Pluoštu sustiprintas PA66 užtikrina maždaug 60 % ilgesnį dėvėjimosi laiką nei standartinis nailonas, o pavaros yra savaime sutepamos – nėra tepimo vietos, tylesnis veikimas ir metalo svorio dalis. Prototipus galima apdirbti prieš apdirbant įrankius, tada perkelti į liejimą, kad būtų padidintas tūris. Mėginio pristatymo laikas yra 20 darbo dienų, masinis 25 dienos, mokėjimas T / T arba L / C, pavyzdžių kainos nuo 2 USD iki 100 USD, priklausomai nuo dydžio ir medžiagos. Įprastai naudojami automatinio valdymo įrenginiai, puslaidininkių tvarkymas, medicininė įranga, saulės sekimo įrenginiai, staklės ir parkavimo sistemos. Atsiųskite savo piešinį ar pavyzdį pasiūlymui per 24 valandas.

Nailono spyruoklinės pavaros – pagal užsakymą suformuotos ir apdorotos staklėmis, nuo M1 iki M12

Raydafon gamina PA, POM, UHMWPE, ABS, PTFE, PPS ir PEEK nailono krumpliaračius, skirtus pavaroms, kurioms reikia tylaus veikimo ir jokio tepimo. Moduliai nuo M1 iki M12 (ir ne tik), tikslumas iki DIN6–DIN9, standartai pagal ISO, DIN, ANSI, JIS ir BS, pagaminti pagal brėžinį arba atvirkštine inžinerija pagal jūsų pavyzdį.

Modulio diapazonas
M1 – M12+
Medžiagos
PA / POM / PEEK …
Tikslumo laipsnis
DIN6 – DIN9
Pavyzdžio pristatymo laikas
20 darbo dienų
Masinis pristatymo laikas
25 dienos
Mokėjimo sąlygos
T/T, L/C

Individualizuotos Nylon Spur Gears – gamintojas ir tiekėjas Kinijoje

„Raydafon“ pagal užsakymą savo dirbtuvėse Ningbo mieste (Kinija) gamina nailoninius krumpliaračius, skirtus originalios įrangos gamintojams, kuriems reikia konkretaus dantų skaičiaus, angos, stebulės ar medžiagos, o ne katalogo dalies. Atsiųskite matmenų brėžinį arba įrankio pavyzdį ir mes jį supjaustysime arba suformuosime pagal jūsų apkrovą, greitį ir aplinką atitinkančią polimero rūšį. Kadangi atliekame ir liejimą, ir apdirbimą, tas pats projektas gali prasidėti nuo apdirbto prototipo ir pereiti prie suformuotos gamybinės dalies, kai bus sutvarkyta geometrija – tai pašalina įrankio riziką iš pirmųjų pavyzdžių.

Įprasti pirkėjai yra automatinių surinkimo ir valdymo staklių, puslaidininkių krovimo įrangos, medicinos prietaisų, staklių, parkavimo sistemų ir transporto įrangos, kur savaime tepantis krumpliaratis pašalina tepimo vietą iš techninės priežiūros grafiko, gamintojai. Jei jums reikia plastikinės pavaros šeimos, o ne vien tik cilindrinės pavaros, žiūrėkite visąplastikinė pavaradiapazonas; jei pareiga neviršija polimero, metalospyruoklinė pavaralinija iš tos pačios gamyklos ją dengia.

Specifikacijos ir galimos parinktys

M1 – M12+Modelių asortimentas (M4, M5, M8 ir didesnis pagal užsakymą)
DIN6 – DIN9Tikslumo laipsniai
+60 %Patvarus dėvėjimas su pluoštu sustiprintu PA66, palyginti su standartiniu nailonu

Visas specifikacijų lapas. Mobiliajame įrenginyje slinkite lentelę į šoną, kad perskaitytumėte kiekvieną eilutę.

Prekė Specifikacija
Modelio numeris M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 ir kt.
Medžiaga PA (nailonas), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Galimi pluoštu sustiprinti PA66 ir kiti stiklu užpildyti tipai.
Standartinis ISO, DIN, ANSI, JIS, BS ir nestandartiniai / į brėžinį
Tikslumo laipsnis DIN6, DIN7, DIN8, DIN9
Gamybos procesas Įpurškimas, suformuotas tūriui; CNC apdirbtas iš polimerinių medžiagų prototipams, mažoms partijoms ir dydžiams, kai įrankiai nėra pateisinami
Tolerancija Patvirtinta pagal funkciją ir procesą pasiūlymo etape; pasiekiama paklaida priklauso nuo modulio, sienelės storio, medžiagos ir nuo to, ar dalis yra suformuota ar apdirbta
Paviršiaus apdaila Formuoti, vartyti, poliruoti garais arba smėliasrove; apdirbtos dalys gali būti baigtos piešti
Papildomos operacijos Anga, rakto griovelis, stebulė, varžto anga, metalinis įdėklas, stebulės prakišimas, surinkimas su velenu
Pakavimas Plastikinis maišelis + dėžutė, arba medinis dėklas didesniems kiekiams ir sunkioms dalims
Mokėjimo sąlygos T/T, L/C
Gamybos pristatymo laikas 20 darbo dienų pavyzdžiams, 25 dienos masiniams užsakymams
Mėginiai Pavyzdinė kaina 2–100 USD, priklausomai nuo dydžio ir medžiagos; greitojo krovinio pavyzdys, kurį moka klientas
Taikymas Automatinės valdymo mašinos, puslaidininkių pramonė, bendrosios pramonės mašinos, medicinos įranga, saulės energijos įranga, staklės, parkavimo sistemos, greitųjų geležinkelių ir aviacijos transporto įranga ir panašiai

Atkreipkite dėmesį:grūdinimas, frezavimas, šlifavimas, anodavimas ir cinkavimas yra metalinių krumpliaračių procesai ir netaikomi polimerinėms krumpliaračiams. Jei brėžinyje nurodyti šie apdorojimo būdai, prieš cituodami jį pažymėsime ir pasiūlysime polimero atitikmenį – stiklu užpildytą rūšį, liejimo apdailą arba apdirbtą plastikinę dalį.

Tinkamo polimero pasirinkimas jūsų įrangai

DAŽNIAUSIAI

PA / nailonas 66

Tvirtas, atsparus smūgiams ir natūraliai savaime tepantis. Pluoštu sustiprintas PA66 užtikrina maždaug 60 % ilgesnį dėvėjimosi laiką nei standartinis nailonas, todėl jis yra numatytasis surinkimo linijų ir prietaisų pavarose. Jis sugeria drėgmę, todėl drėgnoje aplinkoje leiskite šiek tiek judėti.

POM

Drėgmės sąlygomis standesnis ir stabilesnis matmenų nei nailonas, mažas trintis ir puikus apdirbamumas. Geresnis pasirinkimas, kai atstumas nuo centro ir atstumas turi likti nuspėjami, o pavara yra apdirbta, o ne formuojama.

PEEK / PPS

Aukštos temperatūros, didelio stiprumo inžineriniai polimerai, skirti naudoti aukštoje temperatūroje arba chemiškai agresyviai – puslaidininkiniai įrankiai, sterilizavimo ciklai ir pavaros, kuriose matomi tirpikliai ar karštas vanduo. Didesnė medžiagų kaina, todėl nurodykite tik ten, kur to reikalauja pareiga.

UHMWPE / PTFE / ABS

UHMWPE ir PTFE užtikrina labai mažą trintį ir slydimo kontaktą; ABS, kur kaina ir išvaizda yra svarbesni nei apkrova. Įvertinę jūsų apkrovą, greitį ir aplinką, rekomenduosime pažymį.

Produkto detalė

Mūsų nailoninių krumpliaračių gamybos nuotraukos – baigtos krumpliaračiai, danties forma ir skylės detalės.

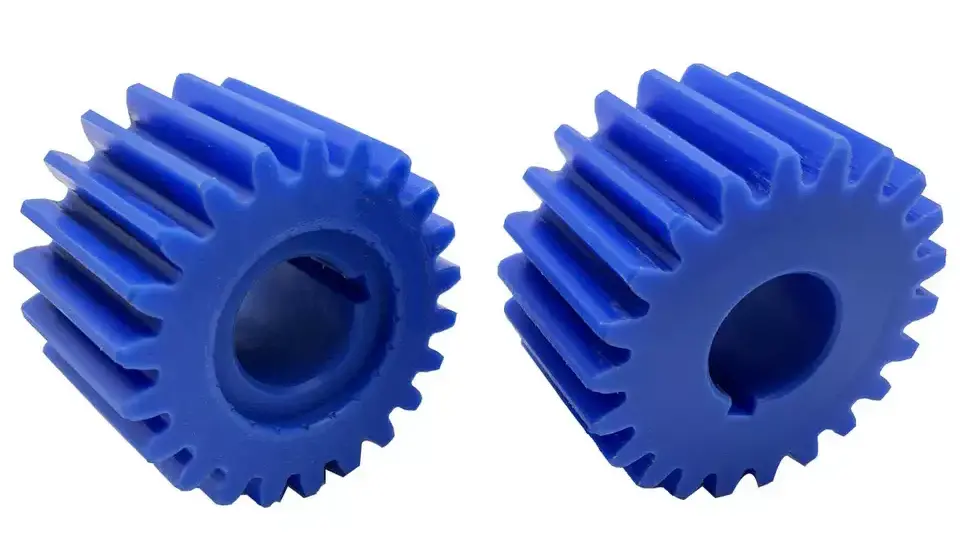

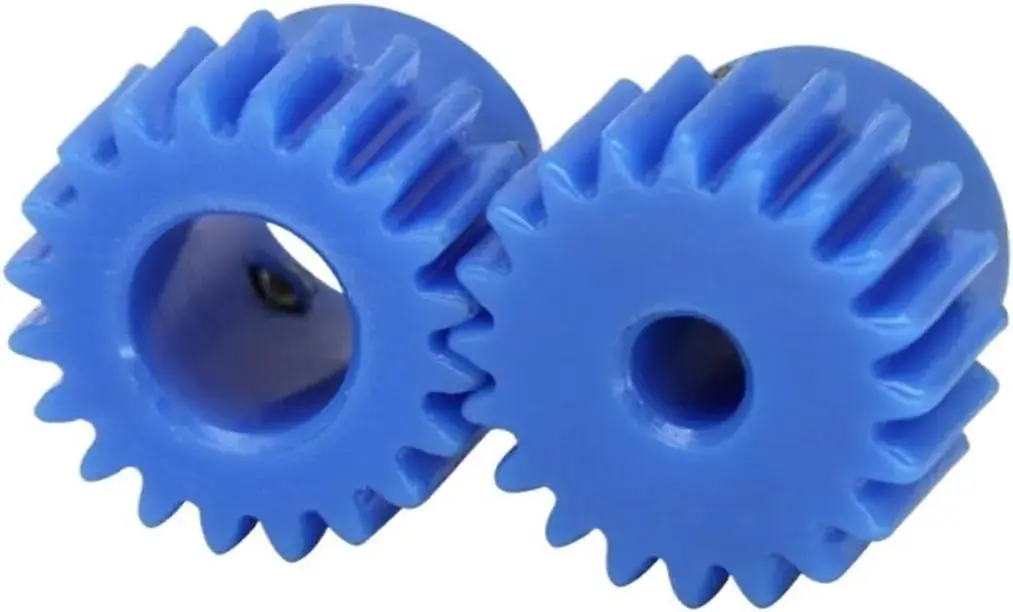

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Nailono krumpliaračiai – danties forma, stebulė ir angos detalės.

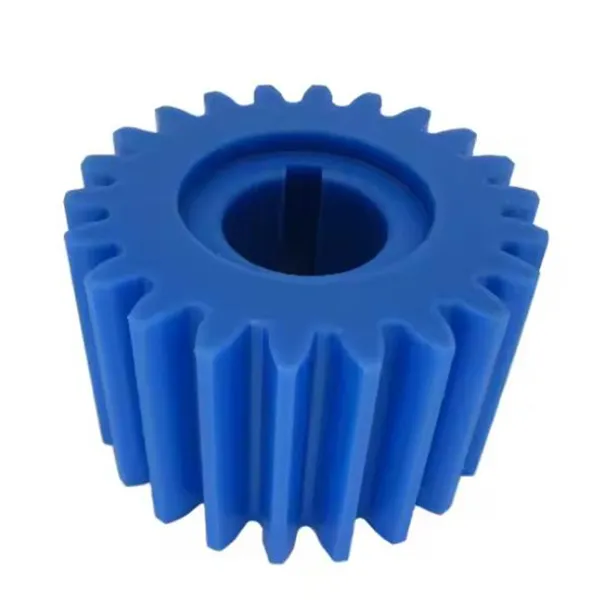

Custom nylon spur gear with precision bore produced to customer drawing
Pagal užsakymą pagaminta nailoninė cilindrinė pavara, apdirbta ir baigta piešti.
Nylon spur gear set assembled and inspected before packing
Pavarų komplektai patikrinti ir surinkti prieš pakuojant.

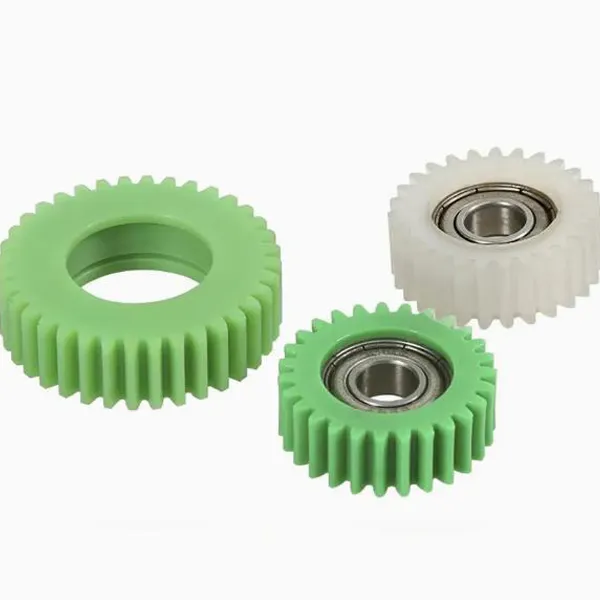

Nylon spur gears in different modules and materials ready for shipment
Tam pačiam klientui gaminami skirtingi moduliai ir polimerų klasės.
Nylon spur gear dimensional inspection before dispatch
Matmenų patikra prieš išsiuntimą.

Pagrindiniai privalumai

  • Savaime sutepa, nėra tepimo taškoBe tepalo plėvelės, kurią reikia prižiūrėti, pavara pašalina alyvos kamerą, sandariklius ir pasikartojančią techninės priežiūros užduotį. Spausdintuvai, dalytuvai ir biuro įranga veikia kelis mėnesius kasdien be pasipriešinimo ar triukšmo, kurį sukuria sausa metalinė pavarų pora.
  • Tylus pagal medžiagą ir geometrijąPolimeras slopina vibraciją, o ne skambėjimą kaip plienas, o pluoštu sustiprintos markės pakankamai gerai išlaiko danties formą, kad tinklelis būtų tylus visoje partijoje. Dirbtuvėse ir biuro technikoje pastebimas aiškus triukšmo sumažėjimas perjungus metalinę pavarą.
  • Nešioti ilgiau nei įprastas plastikasPluoštu sustiprintas PA66 užtikrina maždaug 60 % ilgesnį dėvėjimosi tarnavimo laiką nei standartinis nailonas, todėl pavara, kurią anksčiau reikėjo pakeisti, gali ilgai dirbti aukšto dažnio darbe surinkimo linijoje, o dantų paviršiaus praradimas yra nereikšmingas.
  • Atsparumas korozijai ir cheminiam poveikiuiNailonas nerūdija ir toleruoja drėgną, silpnai rūgštinę ir silpnai šarminę aplinką bei daug valymo priemonių. Dėl to jis tinkamas plovimo patalpoms ir lauko įrangai, kur ilgainiui sugestų dengta metalinė pavara.
  • Dalis metalo svorioMaža masė sumažina varomų dalių inerciją, o tai svarbu rankiniams įrenginiams, dronams, lengvoms pavaroms ir bet kokiems mechanizmams, kurių kiekvienas gramas turi įtakos akumuliatoriaus veikimo laikui ar valdymui.
  • Prototipas iki gamybos po vienu stoguMechaniškai apdoroti prototipai leidžia patvirtinti geometriją prieš pradedant dirbti su įrankiais, tada tas pats dirbtuvės perkelia dalį į liejimą, kad būtų padidintas tūris. Visame laikote vienas tiekėjas, viena leistinų nuokrypių nuoroda ir vienas tikrinimo standartas.
  • Lanksčios medžiagos ir standartaiSeptynios polimerų šeimos ir penki pavarų standartai (ISO, DIN, ANSI, JIS, BS) reiškia, kad tą patį brėžinį galima pagaminti ta rūšimi, kurios iš tikrųjų reikia jūsų programai, o ne ta, kurią tiekėjas turi sandėlyje.
  • Tiesioginė gamyklos kaina pagal kiekįFormavimas, apdirbimas, tikrinimas ir pakavimas yra įmonės viduje, todėl tarp jūsų ir gamybos nėra jokios prekybos maržos, o vieneto kaina nuspėjamai mažėja didėjant kiekiui.

Nailonas prieš metalines spurtines pavaras: kai plastikas yra tinkamas pasirinkimas

Nailono krumplinė pavara nėra silpnesnis plieninės pakaitalas – tai kitoks dizaino sprendimas. Plastikas laimi ten, kur apkrova vidutinė, greitis pakankamai didelis, kad triukšmas būtų svarbus, o tepimas brangus arba jo neįmanoma išlaikyti. Jis prarandamas ten, kur sukimo momentas yra didelis, temperatūra išlaikoma virš polimero ribos arba veikia nuolatinis smūgis, kuris deformuotų dantis.

Rinkitės nailonąTylus važiavimas, be tepalo, lengvas svoris, atsparumas korozijai, vidutinė apkrova
Rinkitės metaląDidelis sukimo momentas, aukšta temperatūra, stiprus smūgis, griežta didelio modulio tolerancija
Pasirinkite abuPlastikinis krumpliaračio tinklelis su plieniniu krumpliaračiu – įprastas tylus, mažai dėvisi poravimas

Praktikoje patvariausia konstrukcija dažnai yra nailoninė krumpliaratis, važiuojantis į plieninį arba žalvarinį krumpliaratį: polimeras dėvisi pirmenybę nei metalas, tinklelis išlieka tylus, o metalinė dalis patiria didesnį įtempimą. Nurodykite sujungimo mechanizmo medžiagą ir mes patarsime dėl atstumo ir atstumo nuo centro, nes plastikas ir metalas plečiasi skirtingu greičiu.

Programos

  • Automatinės valdymo mašinosSurinkimo ir indeksavimo diskai
  • Puslaidininkių pramonėValdymo ir padėties nustatymo mechanizmai
  • Bendrosios pramonės mašinosKonvejeriai ir šviesos mažinimo pakopos
  • Medicininė įrangaŠvarios, neteptos pavaros
  • Saulės energijos įrangaSekimo ir pavaros pavara
  • StaklėsTiekimo ir reguliavimo mechanizmai
  • Parkavimo sistemosUžtvarų ir vartų pavaros
  • Greitųjų geležinkelių ir aviacijos įrangaVidiniai ir pagalbiniai mechanizmai

Klientų atsiliepimai

DeividasPowerTech Machinery, Australija – surinkimo linijos transmisijos dalys

Mūsų surinkimo linijos transmisijos dalių keitimas buvo bandymų ir klaidų procesas; ankstesnės kitų tiekėjų pavaros buvo triukšmingos arba greitai susidėvėjo. Pateikėme bandomąjį šių nailoninių krumpliaračių užsakymą ir skirtumas buvo iš karto – dirbtuvėse tapo pastebimai tyliau, o po daugiau nei dviejų mėnesių intensyvaus bėgiojimo dantų paviršiai beveik nesidėvi. Kas išsiskyrė už gaminio ribų, buvo procesas: buvo išsamiai atsakyta į mūsų materialius klausimus, kartu su siunta buvo pateikta patikrinimo ataskaita, o kai smarkus lietus grasino pristatymui, jie susisiekė su vežėju ir pertvarkė, kad krumpliaračiai atkeliavo nepažeisti.

MykolasĮrangos atnaujinimo projektas

Kai atnaujinau įrangą, palyginau daugybę įrangos tiekėjų ir pasirinkau Raydafon. Pagamintos krumpliaračiai tiksliai atitiko brėžinį, su švariu danties profiliu ir be blykstės, o sumontavus mašina veikė stabiliai su pastebimai mažesne vibracija. Turėjau susirūpinimą, ar nailonas atlaikys, bet po daugiau nei mėnesio intensyvaus naudojimo jokios deformacijos nėra. Net į pavėluotus klausimus buvo atsakyta operatyviai, todėl mane įtikino likti su jais.

LizaStudijos įranga, smulkūs mechanizmai

Man studijoje reikėjo tinkamų pavarų mažai įrangai ir ilgą laiką lyginau galimybes internete. Šiek tiek nerimavau, nes kaina buvo mažesnė nei kai kurių prekių ženklų, tačiau detalės buvo lygiais paviršiais, be įbrėžimų ir įprastos danties formos, o montavimas vyko be jokių montavimo problemų. Naudojant įrangą, triukšmas aiškiai sumažėjo, ji veikė be pertraukos daugiau nei dešimt dienų be susidėvėjimo ar trukdžių.

Pirkėjo DUK

  • Ar galite pagal mano piešinį arba iš pavyzdžio pagaminti nailoninę krumpliaratį?Taip. Atsiųskite matmenų brėžinį arba pavaros pavyzdį su moduliu, dantų skaičiumi, kiauryme, paviršiaus pločiu ir medžiagos rūšimi. Patvirtiname, ar dalis tinka liejimui ar apdirbimui, jei reikia, nurodome abu ir galime pagaminti apdirbtą prototipą prieš atliekant bet kokius įrankius.
  • Kokią medžiagą turėčiau pasirinkti – PA, POM ar PEEK?PA (nailonas 66) yra universalus pasirinkimas, o pluoštu sustiprintas PA66 užtikrina maždaug 60 % ilgesnį dėvėjimosi laiką nei standartinis nailonas. POM tinka tais atvejais, kai matmenų stabilumas ir atotrūkio kontrolė yra svarbesni nei smūgio tolerancija. PEEK arba PPS skirti aukštai temperatūrai arba chemiškai agresyviam aptarnavimui. Pasakykite mums apkrovą, greitį ir aplinką ir mes rekomenduosime vieną.
  • Kokią toleranciją galite išlaikyti ant plastikinės pavaros?Tai priklauso nuo ypatybių, modulio, sienelės storio, medžiagos ir nuo to, ar detalė yra liejama, ar apdirbta – apdirbtos dalys išlaiko didesnius leistinus nuokrypius nei suformuotos. Nurodykite atstumą iki centro ir savo surinkimo poreikius, o mes patvirtinsime, ką galima pasiekti prieš pateikdami citatą.
  • Ar pavarą reikia tepti?Ne atliekant įprastą tarnybą; nailonas ir POM yra savaime sutepami. Nepertraukiamai veikiant dideliu greičiu arba labai apkrautu, nedidelis suderinamo tepalo kiekis gali pailginti eksploatavimo laiką, ir mes tai pasakysime pasiūlymo etape, jei tai naudinga jūsų pareigoms.
  • Koks yra jūsų pavyzdys, pristatymo laikas ir mokėjimo sąlygos?Mėginiai kainuoja nuo 2 USD iki 100 USD, priklausomai nuo dydžio ir medžiagos, o greitąjį siuntimą apmoka klientas. Mėginio pristatymo laikas yra 20 darbo dienų, o masinė gamyba - 25 dienos. Mokėjimo sąlygos yra T / T arba L / C, o pakuotė yra plastikinis maišelis ir dėžutė arba medinis dėklas didesniems kiekiams.
  • Ar galite tiekti atitinkamą krumpliaratį ir nailoninę pavarą?Taip. Abiejų tinklelio pusių tiekimas iš vienos dirbtuvės reiškia, kad atstumas, atstumas nuo centro ir danties forma yra suderinami projektavimo etape, o ne koreguojami vietoje. Atsiųskite poros brėžinį arba jums reikalingą apkrovą ir santykį, ir mes pateiksime abi dalis.

Susiję produktai ir tolesnis skaitymas

Paprašykite nailoninės atramos pavaros kainos pasiūlymo

Atsiųskite modulį, dantų skaičių, skylę, paviršiaus plotį, medžiagos klasę ir kiekį – arba brėžinį ar pavyzdinę dalį. Patvirtiname suformuotą arba apdirbtą gamybą, tolerancijos galimybes ir kainą bei atsakome per 24 valandas.

Siųsti užklausą dabar

* Dėvėjimosi trukmės, tolerancijos ir pristatymo laiko skaičiai nurodo standartines gamybos sąlygas ir patvirtintus brėžinius. Prieš užsakant reikia susitarti dėl medžiagos kokybės, su drėgme susijusių matmenų pokyčių ir sujungimo mechanizmo medžiagos.
