Spiralinė kūginė pavara
  • Spiralinė kūginė pavaraSpiralinė kūginė pavara
  • Spiralinė kūginė pavaraSpiralinė kūginė pavara
  • Spiralinė kūginė pavaraSpiralinė kūginė pavara

Spiralinė kūginė pavara

„Raydafon“ savo gamykloje Ningbo mieste, Kinijoje, gamina spiralines kūgines pavaras stačiakampėms pavaroms. Išlenkta dantų linija kiekvieną akimirką palaiko du ar daugiau dantų, todėl pavara veikia sklandžiau ir tyliau nei to paties dydžio tiesi kūginė pora ir išlaiko didesnį sukimo momentą pagal savo matmenis. Standartiniai moduliai veikia nuo M3 iki M12 su DIN6 iki DIN9 tikslumo klasėmis, gaminami pagal ISO, DIN, ANSI, JIS arba BS. Medžiagos yra legiruotasis plienas, C45, nerūdijantis plienas, žalvaris, varis, aliuminis ir POM, paviršius apdorotas nuo cinko ir nikelio iki juodojo oksido, Geomet ir Dacromet. Krumpliaratį galima pjauti vos su penkiais dantimis, todėl vienu stačiakampiu etapu galima pasiekti didelį sumažinimo koeficientą, o danties šonus galima šlifuoti po terminio apdorojimo, kad būtų galima pasiekti aukštesnio tikslumo. Pavaros tiekiamos kaip suderintos poros, kurių kontaktų raštas patikrintas prieš išsiuntimą. Atsiųskite savo piešinį ar pavyzdį pasiūlymui per 24 valandas.

Spiralinė kūginė pavara – lenkta danties stačiakampė pavara, nuo M3 iki M12

Spiralinė kūginė pavara yra stačiakampės transmisijos pasirinkimas, kai lygumas ir apkrova yra svarbesni už viską. Išlenktos dantų linijos kiekvieną akimirką palaiko du ar daugiau dantų, todėl pavara veikia tyliai, dėvisi tolygiai ir kelia daug daugiau apkrovos nei to paties dydžio tiesi kūginė pora. Raydafon pjauna, termiškai apdoroja ir šlifuoja šias pavaras savo gamykloje Ningbo mieste, Kinijoje.

Mažiausiai 5 dantysAnt krumpliaračio, leidžiantis naudoti didelius vienos pakopos santykius
DIN6 – DIN9Tikslumo klasės, šlifavimas pagal užsakymą
M3 – M12Standartiniai moduliai, kiti – braižyti

Dizaino pagrindimas

Kodėl verta rinktis spiralinę kūginę pavarą, o ne tiesią kūginę pavarą

Skirtumas tarp šių dviejų yra visiškai dantų linijoje. Tiesūs kūginės krumpliaračio dantys driekiasi radialiai, todėl kiekvienas dantis per visą savo plotį sujungia dantį per tą pačią akimirką – staigus smūgis, kuris kartojasi kiekviename dantyje. Spiralinio kūginio krumpliaračio dantys iškirpti išlenktai, todėl sąlytis prasideda viename danties gale ir persikelia į kitą, tiksliai taip, kaip užsidaro užtrauktukas. Šis vienintelis geometrinis pokytis yra atsakingas už kiekvieną žemiau pateiktą pranašumą.

Spiralinė kūginė pavara

  • Du ar daugiau dantų visą laiką dalijasi apkrova, nes persidengimo koeficientas yra didesnis
  • Laipsniškas įsijungimas vietoj smūgio, todėl važiavimo triukšmas yra žymiai mažesnis
  • Kontaktinis slėgis pasklido per ilgesnę kontaktinę liniją, todėl susidėvėjimas tampa vienodesnis
  • Krumpliaratis gali važiuoti tik su 5 dantimis, todėl viename etape galima pasiekti didelį santykį
  • Kontaktų raštas reguliuojamas per pjovimo galvutės spindulį ir gali būti dar patobulintas šlifuojant
  • Sukuria ašinę jėgą, kuriai reikia pasirinkti veleno guolius

Tiesi kūginė pavara

  • Sukibimo momentu visą apkrovą neša vienas dantis
  • Smūgis prie kiekvieno danties įėjimo sukelia daugiau triukšmo ir vibracijos
  • Didesnis vietinis kontaktinis slėgis, todėl susidėvėjimas linkęs koncentruotis
  • Praktiškai mažiausias dantų skaičius ant krumpliaračio yra didesnis, o tai riboja vienos pakopos santykį
  • Paprastesnis ir pigesnis pjovimas, tinka mažo greičio, mažai triukšmingiems diskams
  • Nesukuriama ašinė jėga, todėl guolio pasirinkimas yra paprastesnis

Vienas dizaino taškas, kurį verta planuoti:Kadangi danties linija yra sraigtinė, spiralinė kūginė pavara sukuria ašinę trauką išilgai veleno. Tai nėra trūkumas – tai sklandaus įsitraukimo kaina. Reikia pasirinkti guolius, todėl spiralinė kūginė pora paprastai nurodoma kartu su velenu ir guolių išdėstymu, o ne kaip tiesios kūginės poros pakaitalas.

Specifikacijos

Spiralinės kūginės pavaros specifikacijos ir galimos parinktys

  • Modelio numeris (modulis)M3, M4, M5, M8, M12 ir kt
  • Danties formaSpiralinė (lenkta dantų linija), stačiakampė pavara
  • Minimalus krumpliaračio dantų skaičius5 dantys
  • Tikslumo laipsniaiDIN6, DIN7, DIN8, DIN9
  • StandartaiISO, DIN, ANSI, JIS, BS ir nestandartiniai / į brėžinį
  • MedžiagosLegiruotasis plienas, C45 plienas, nerūdijantis plienas, žalvaris, varis, aliuminis, POM
  • Dantų apdorojimasFrezuotas, grūdintas arba šlifuotas (aukštesnio tikslumo rūšims naudojamas šlifavimas)
  • Tolerancija0,001 mm – 0,1 mm, priklausomai nuo savybių ir tikslumo klasės
  • Paviršiaus apdorojimasCinkuotas, nikeliuotas, pasyvavimas, oksidavimas, anodavimas, geometas, dakrometas, juodasis oksidas, fosfatavimas, miltelinis dažymas, elektroforezė
  • Papildomos operacijosŠratavimas, smėliavimas, terminis apdorojimas, atkaitinimas, grūdinimas, poliravimas
  • PakavimasPlastikinis maišelis ir dėžutė arba medinis dėklas
  • Mokėjimo sąlygosT/T, L/C
  • Gamybos pristatymo laikas20 darbo dienų mėginiams, 25 dienos dideliems
  • MėginiaiPavyzdinė kaina 2–100 USD; greitojo krovinio pavyzdys, kurį moka klientas

Visas specifikacijų lapas. Mobiliajame įrenginyje slinkite lentelę į šoną, kad perskaitytumėte kiekvieną eilutę.

Prekė Specifikacija
Modelio numeris M3, M4, M5, M8, M12 ir kt.
Medžiaga Žalvaris, C45 plienas, nerūdijantis plienas, varis, POM, aliuminis, lydinys ir kt.
Standartinis ISO, DIN, ANSI, JIS, BS ir nestandartiniai
Tikslumas DIN6, DIN7, DIN8, DIN9
Dantų gydymas Grūdintas, frezuotas arba maltas
Tolerancija 0,001 mm – 0,01 mm – 0,1 mm, priklausomai nuo funkcijos ir nurodytos tikslumo klasės
Paviršiaus apdorojimas Cinkuotas, nikeliuotas, pasyvavimas, oksidavimas, anodavimas, geometas, dakrometas, juodasis oksidas, fosfatavimas, miltelinis dažymas, elektroforezė
Baigti Šratavimas, smėliavimas, terminis apdorojimas, atkaitinimas, grūdinimas, poliravimas
Daiktų pakavimas Plastikinis maišelis ir dėžutė arba medinė pakuotė
Mokėjimo sąlygos T/T, L/C
Gamybos pristatymo laikas 20 darbo dienų mėginiui, 25 dienos masiniam
Mėginiai Pavyzdinis kainų diapazonas 2–100 USD. Greitojo krovinio pavyzdys, kurį moka klientas.
Taikymas Automatinės valdymo mašinos, puslaidininkių pramonė, bendrosios pramonės mašinos, medicinos įranga, saulės energijos įranga, staklės, parkavimo sistemos, greitųjų geležinkelių ir aviacijos transporto įranga ir panašiai

Apie toleranciją ir tikslumą:šioje lentelėje pateikti skaičiai yra visos gaminių šeimos asortimentas, o ne viena garantuota vertė. Tolerancija priklauso nuo matuojamos savybės, modulio ir jūsų nurodytos tikslumo klasės – DIN6 įžeminimo pavara turi daug griežtesnes ribas nei DIN9 frezuota. Nurodykite mums savo surinkimo atstumą ir kontaktinio modelio reikalavimą ir mes patvirtinsime, kokio lygio ir proceso reikia jūsų įrangai.

Gamyba

Kaip gaminame ir kontroliuojame spiralinės kūginės pavaros kokybę

Spiraliniai kūginiai krumpliaračiai yra vieni iš sunkiausiai pagaminamų krumpliaračių tipų, nes danties šonas yra lenktas paviršius, kurį reikia sukurti, o ne tiesiog nupjauti. Procesas, kurį vykdome kiekvienam užsakymui, yra sąmoningai nuoseklus: kiekvienas veiksmas baigiamas ir patikrinamas prieš prasidedant kitam, todėl problema užfiksuojama ją sukūrusiame etape, o ne galutinio surinkimo metu.

Tuščias paruošimas

Medžiaga parenkama pagal brėžinį, o ruošinys pasukamas ir padengiamas, kad būtų nustatyti tvirtinimo paviršiai ir kiaurymė, kuri nurodoma kiekviena vėlesnė operacija.

Pavarų pjovimas

Dantų šonai generuojami spiralinėje kūginio krumpliaračio pjovimo mašinoje, naudojant pjovimo galvutės spindulį, kuris sukuria reikiamą spiralės kampą ir kontaktinį raštą.

Terminis apdorojimas

Korpuso grūdinimas padidina danties paviršiaus kietumą ir atsparumą dilimui, o šerdis išlieka pakankamai tvirta, kad sugertų smūgines apkrovas, kurias matys pavara.

Dantų šlifavimas

Kai nurodoma aukštesnė tikslumo klasė, po terminio apdorojimo šonas šlifuojamas, kad būtų ištaisyti iškraipymai ir pagerintas kontaktinis plotas bei paviršiaus apdaila.

Kontaktinio modelio patikrinimas

Pora paleidžiama bandomajame įrenginyje su žymėjimo mišiniu, todėl kontaktinio modelio padėtį, formą ir dydį galima patikrinti pagal brėžinį prieš išleidžiant porą.

Apžiūra ir pakavimas

Galutinis matmenų patikrinimas, ar surinkimui svarbios savybės, tada apsauginė pakuotė eksportui – plastikinis maišelis ir dėžutė arba medinis dėklas didesniems rinkiniams.

Spiral bevel gear with curved tooth flanks produced by Raydafon

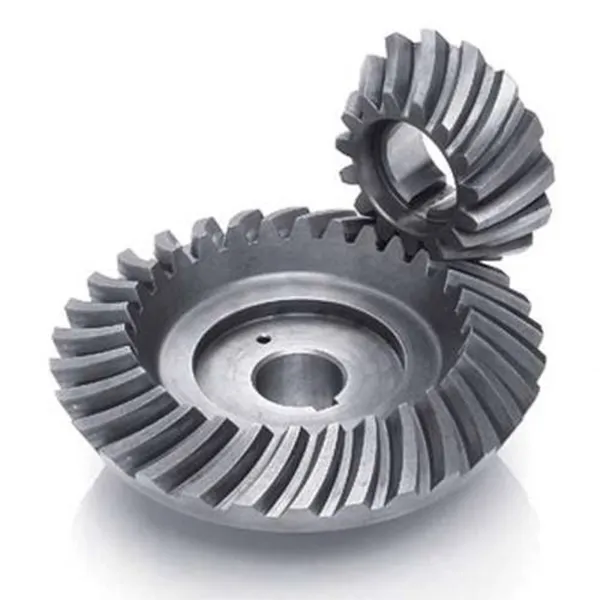

Spiralinė kūginė pavara su suformuotais lenktais dantų šonais.
Spiral bevel gear pair showing matched contact pattern and mounting faces

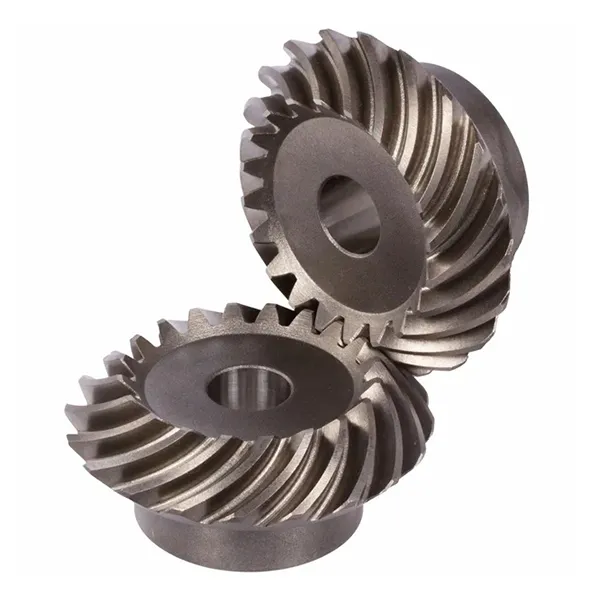

Suderinta pavarų pora – kontaktų raštas ir tvirtinimo paviršiai.
Spiral bevel gear tooth flank detail after grinding

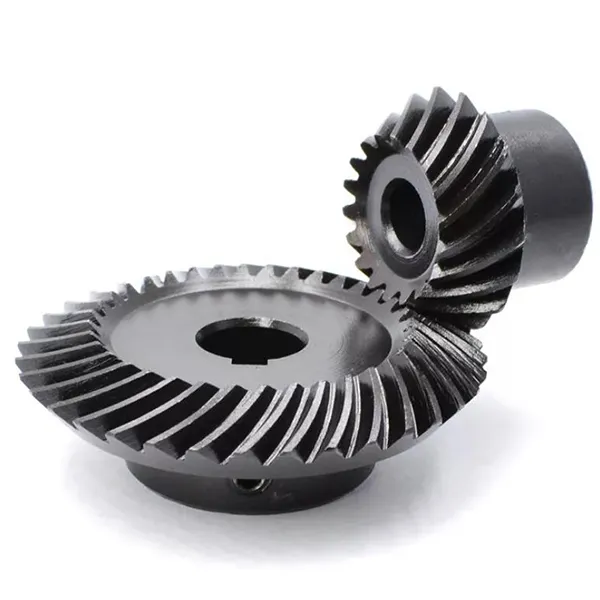

Danties šono detalė po šlifavimo.

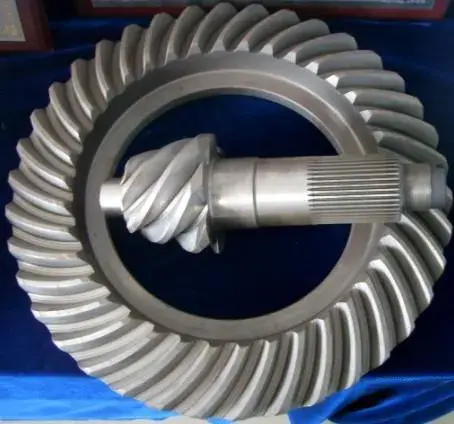

Spiral bevel gear inspection and measurement before packing
Galutinis matmenų patikrinimas prieš pakuojant.

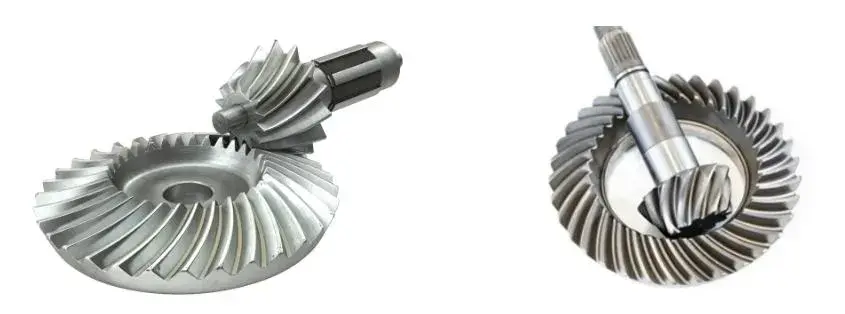

Spiral bevel gear set prepared for export packing
Pavarų komplektas, paruoštas eksportui pakuoti.

Pagrindiniai privalumai

Produkto savybės

Sklandus važiavimas ir mažas triukšmas

Kadangi danties linija yra išlenkta, bent du dantys bet kuriuo momentu yra tinkle, o apkrova perduodama nuo vieno danties prie kito, kai kontaktas braukia per šoną. Nėra vieno viso pločio smūgio momento, kaip tai daroma naudojant tiesią kūginę pavarą, todėl vibracija ir triukšmas pastebimai sumažėja – todėl šis dantukas yra standartinis pasirinkimas, kai valdomas triukšmas – nuo ​​staklių velenų iki keleivinių transporto priemonių ašių.

Didelė apkrova ir tolygus susidėvėjimas

Sraigės kampas padidina persidengimo koeficientą, o tai reiškia, kad daugiau dantų dalijasi apkrova, o kontaktinis slėgis kiekviename šone yra mažesnis. Mažesnis slėgis kartu su ilgesne kontaktine linija tolygiau paskirsto nusidėvėjimą danties paviršiuje, o ne sutelkia jį šalia žingsnio linijos. Praktiškas rezultatas – pavara, kuri turi didesnį sukimo momentą pagal savo dydį ir ilgiau išlaiko tikslumą esant nuolatiniam darbui.

Platus santykio diapazonas viename etape

Spiralinės kūginės poros krumpliaratį galima nupjauti vos su penkiais dantimis, o tai leidžia pasiekti didelį sumažinimo koeficientą vienoje stačiakampio stadijoje, o ne dviem. Mašinų konstruktoriui tai reiškia mažiau dalių, trumpesnį korpusą ir mažiau susikaupusio atstumo, todėl ši danties forma taip dažnai atsiranda kompaktiškuose stačiakampiuose reduktoriuose.

Kontaktinį modelį galima pataisyti

Kadangi šono kreivumą nustato pjovimo galvutės spindulys, kontaktinį modelį galima perkelti ir koreguoti pjovimo etape, o po terminio apdorojimo šlifuojant dar labiau pagerinti. Ši kontrolė, kur iš tikrųjų liečiasi dantys, yra tai, kas atskiria pavarų komplektą, kuris tyliai veikia metų metus, nuo to, kuris verkšlena ir dunkso per kelis mėnesius – ir tai priklauso nuo mašinos ir operatoriaus, o ne nuo brėžinio.

Medžiagos ir paviršiaus apdorojimas pagal paskirtį

Ta pati danties geometrija gali būti gaminama iš legiruotojo plieno, skirto didelio sukimo momento pavaroms, C45 arba nerūdijančio plieno, kur svarbus atsparumas korozijai, ir žalvario, vario, aliuminio arba POM, skirto lengvesniems ar nemagnetiniams darbams. Tada parenkamas paviršiaus apdorojimas, atitinkantis aplinką – cinkavimas arba nikeliavimas, juodasis oksidas, Geomet arba Dacromet apsaugai nuo korozijos, aliuminio anodavimas ir miltelinis dažymas arba elektroforezė, kad išvaizda ir ilgaamžiškumas būtų didesnis.

Programos

Kur naudojamos spiralinės kūginės pavaros

Visur, kur pavara turi apsisukti 90 laipsnių, išlaikant tikrą sukimo momentą ir išlikdama tyli:

  • Staklės— suklio pavaros, indeksavimo galvutės ir padavimo mechanizmai, kurių perdavimo tikslumas nustato gatavų dalių kokybę
  • Automobiliai ir transportas— diferencialo ir galutinės pavaros pavara, kai būtina mažo triukšmo ir didelės apkrovos stačiakampė pora
  • Automatinės valdymo mašinos— kumšteliai, sukamieji stalai ir paėmimo mechanizmai
  • Puslaidininkinė ir medicininė įranga— diskai, kurie turi būti sklandūs, tylūs ir kartojami, o ne tik stiprūs
  • Saulės energijos įranga— seklio pasukimo pavaros, kai pavarų rinkinys veikia lauko sąlygomis ištisus metus
  • Parkavimo sistemos ir logistikos įranga— kėlimo ir perkėlimo mechanizmams, kuriuos reikia kompaktiškai sumažinti stačiu kampu
  • Greitųjų geležinkelių ir aviacijos antžeminė įranga— pagalbinės pavaros, kuriose nurodytas patikimumas ir žema vibracija
  • Bendrosios pramonės mašinos— siurbliai, maišytuvai, konvejeriai ir bet koks kompaktiškas stačiakampis reduktorius

Jei jūsų taikymo sritis nėra sąraše, apibūdinkite darbą – įėjimo greitį, sukimo momentą, santykį ir montavimo išdėstymą. Spiralinė kūginė pora paprastai projektuojama kartu su veleno ir guolių išdėstymu dėl jos sukuriamos ašinės traukos, todėl kuo anksčiau matome išdėstymą, tuo geresnis rezultatas.

Tinkinimas

Pagal užsakymą pagaminti spiraliniai kūginiai krumpliaračiai

Be standartinio modulių asortimento, visi parametrai, pagal kuriuos nustatoma, ar pavara tinka jūsų korpusui, gali būti pagaminti pagal poreikį. Įprastas pritaikymas apima:

  • Modulis ir dantų skaičius
  • Spiralės kampas ir spiralės ranka
  • Santykis ir suderinta pora
  • Anga, raktas ir įduba
  • Stebulės ir tvirtinimo paviršiaus geometrija
  • Medžiagos pasirinkimas
  • Tikslumo klasė DIN6–DIN9
  • Paviršiaus apdorojimas
  • Šlifuotas arba frezuotas danties šonas
  • Žymėjimas ir suporuotas rinkinio identifikavimas

Atsiųskite matmenų brėžinį, pavaros pavyzdį arba reikiamą santykį, sukimo momentą ir voką ir mes patvirtinsime artimiausią standartinę geometriją arba pasiūlysime naują. Spiralinės kūginės poros tiekiamos kaip suderinti komplektai, todėl, jei keičiate vieną poros pavarą, pasakykite mums – pakeitus tik pusę suderintos poros paprastai kyla triukšmas ir greitas nusidėvėjimas, net jei abiejų dalių matmenys yra tinkami.

Pirkėjo DUK

Pirkėjo DUK

  • Kuo skiriasi spiralinė kūginė pavara nuo tiesios kūginės pavaros?Dantų linija: tiesūs kūginiai dantys driekiasi radialiai ir užsifiksuoja iš karto per visą plotį, o spiraliniai kūginiai dantys yra išlenkti, todėl kontaktas palaipsniui nubraukia nuo vieno danties galo iki kito. Išlenkta forma suteikia didesnį persidengimą, todėl apkrova pasiskirsto daugiau dantų, važiavimas vyksta sklandžiau ir tyliau, dėvisi tolygiau, o krumpliaratį galima nupjauti vos 5 dantimis.
  • Ar galite pagaminti spiralinę kūginę pavarą pagal mano brėžinį arba iš pavyzdžio?Taip. Atsiųskite matmenų brėžinį arba krumpliaračio pavyzdį su moduliu, dantų skaičiumi, spiralės kampu, santykiu, kiauryme ir medžiaga. Patvirtiname, ar geometrija atitinka esamus įrankius, ar reikia naujo pjaustytuvo sąrankos, atitinkamai pasiūlome kainą ir galime pateikti pavyzdį maždaug per 20 darbo dienų.
  • Kokios medžiagos ir paviršiaus apdorojimas yra prieinami?Legiruotasis plienas ir C45, skirti didelio sukimo momento pavaroms, nerūdijantis plienas, kai reikalingas atsparumas korozijai, ir žalvaris, varis, aliuminis arba POM lengvesniems ar nemagnetiniams darbams. Paviršiaus apdorojimas apima cinkavimą ir nikeliavimą, pasyvavimą, oksidavimą, anodavimą, Geomet, Dacromet, juodąjį oksidą, fosfatavimą, miltelinį dažymą ir elektroforezę. Papasakokite apie aplinką ir mes rekomenduosime.
  • Ar turėčiau užsisakyti suderintą porą ar vieną pavarą?Užsisakykite suderintą porą. Spiralinės kūginės krumpliaračiai yra sulenkti, o jų kontaktų raštas tikrinamas kaip rinkinys, todėl pakeitus tik vieną esamos poros krumpliaratį paprastai atsiranda triukšmo ir pagreitėja nusidėvėjimas, net jei abi dalys matuojamos teisingai. Jei pažeista tik viena pavara, atsiųskite mums abi, kad pakeitimas būtų suderintas su išlikusia dalimi.
  • Kodėl spiralinei kūginei pavarai reikalingi specialūs guoliai?Dėl spiralės kampo danties linijoje, be tangentinės ir radialinės apkrovos, krumpliaratis išilgai veleno sukuria ašinę traukos jėgą. Guoliai turi būti parinkti taip, kad išlaikytų tą trauką – dažniausiai kūginį ritinėlį arba kampinį kontaktų išdėstymą – todėl spiralinę kūginę porą geriausia nurodyti kartu su veleno ir guolio išdėstymu.
  • Kokios yra jūsų tolerancijos, pristatymo laikas ir mokėjimo sąlygos?Tolerancija priklauso nuo ypatybės ir tikslumo klasės, svyruoja nuo 0,001 mm iki 0,1 mm visoje šeimoje; pasakykite mums savo atsaką ir kontaktinio modelio reikalavimą, ir mes patvirtinsime, koks įvertinimas jį pasiekia. Mėginiai užtrunka apie 20 darbo dienų, o masinė gamyba – 25 dienas, mėginių kainos yra 2–100 USD su greituoju kroviniu, kurį apmoka klientas, o mokėjimo sąlygos yra T/T arba L/C.

Susiję

Susiję produktai ir tolesnis skaitymas

Paprašykite spiralinės kūginės pavaros kainos pasiūlymo

Atsiųskite savo brėžinį, pavyzdį arba reikiamą modulį, santykį, sukimo momentą ir voką. Patvirtiname geometriją, tikslumo klasę ir medžiagą bei atsakome su kaina ir pristatymo laiku per 24 valandas.

Siųsti užklausą dabar

* Tolerancijos, pristatymo laiko ir kainos skaičiai pateikiami kaip diapazonas visoje gaminių šeimoje ir patvirtinami užsakymo brėžinyje. Spiralinės kūginės krumpliaračiai tiekiami kaip suderintos poros; prieš užsakydami patvirtinkite sujungimo dalies numerį.

Siųsti užklausą
