Kardaninis velenas Krone rulonų presams

Krone rulonų preso kardaninio veleno danga KR100/125/155/130/160, 1500/1800, 1500V/1250 MC ir 1250/1550. 4 dydžio standartinės ir 4 dydžio CV pasirinktys naudoja 1210 veleną su 1.375-6 įstrižu. 6 dydžio CV galimas 1500/1800 ir pasirinktoms 1250/1500 versijoms; 1500V/1250 MC naudoja 2380 arba 2480 CV su 1.375-6. Sankabos parinktys apima FT34 esant 1 000 N·m, FT32 prie 1 000 N·m, FT42 prie 1 450 N·m, K64/2 išjungimą prie 1 050 arba 1 500 N·m ir FF1 prie 1 000 N·m. CV bazinių dalių numeriai yra 71R4121UCW07000 CAT3/540 ir 71R6121UCW07000 CAT4/540, abu 1.375-6. MOQ, pritaikymas ir pristatymo laikas nurodomi pagal užsakymą, patvirtinus preso modelį ir esamą veleno konfigūraciją.

Krone rulonų preso pavara · Didmeninis tiekimas

Didmeninė prekyba Krone rulonų presų kardaniniu velenu – specifikacijos, MOQ, pritaikymas ir pristatymo laikas nuo KR100 iki 1800 ir suderinamos konstrukcijos

Krone rulonų presai ne visi naudoja tą patį kardaninį veleną. KR100–KR160 grupė naudoja 4 dydžio pavarą, 1500 ir 1800 gali būti 4 arba 6 dydžio CV, 1500 V ir 1250 MC naudoja 2380 arba 2480 CV, o 1250/1550 veikia 4 dydžio CAT3 CV, o kai kurie 1250/1500 modeliai naudoja 6 CAT4 dydį. Trijose šio puslapio lentelėse pateikiamos GTV parinktis, sankabos tipas ir pagrindinės dalies numeris kiekvienai grupei, kad veleną būtų galima suderinti prieš pateikiant citatą paprašė.

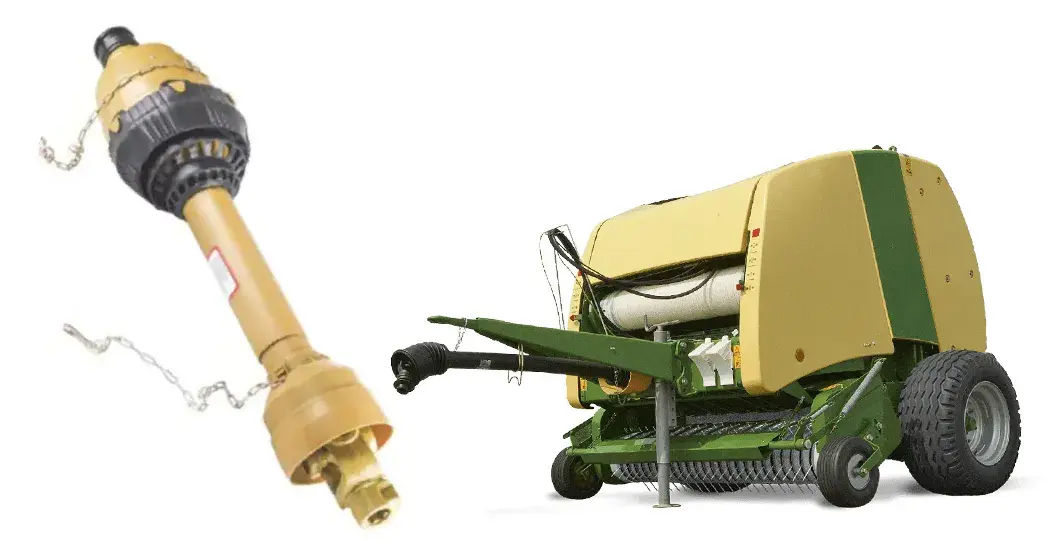

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

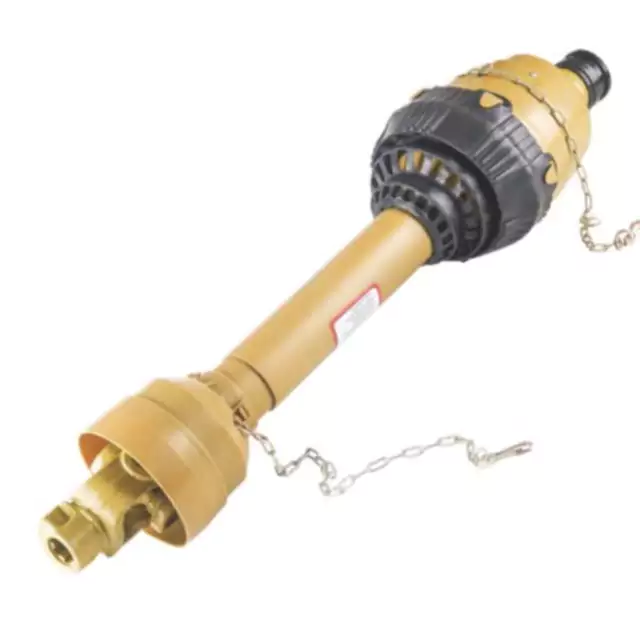

Krone rulonų preso kardaninis velenas – CV jungtis, teleskopinis vamzdis ir sankabos galas.
13Modelių nuorodos
4 dydis / 6 dydisCV pavaros variantai
1 000–1 800 N·mSankabos sukimo momento diapazonas
1.375-6Bendras splainas

Modelio tinklelis – GTV ir preso sankaba

A grupėKR100 / KR125 / KR155
GTV
4 dydis Standartinis arba 4 dydis CV, 1210 kotas
Spline
1.375-6
Sankaba
FT34 esant 1 000 N·m
4 dydis
A grupėKR130 / KR160
GTV
4 dydis Standartinis arba 4 dydis CV, 1210 kotas
Spline
1.375-6
Sankaba
FT34 esant 1 000 N·m
4 dydis
B grupė1500/1800
GTV
4 arba 6 dydžio CV
Spline
1.375-6
Sankaba
FT32 esant 1 000 N·m arba FT42 prie 1 450 N·m
4 dydis / 6 dydis
C grupė1500V / 1250MC
GTV
2380 arba 2480 CV
Spline
1.375-6
Sankaba
K64/2 išpjova esant 1050 arba 1500 N·m
Iškirpta sankaba
D grupė1250 / 1550
GTV
4 dydžio (CAT3) CV
Spline
1.375-6
Sankaba
FT32 arba FF1 esant 1 000 N·m
4 dydis CAT3
E grupė1250 / 1500 (6 dydžio konstrukcija)
GTV
6 dydžio CV (CAT4) kai kuriose konstrukcijose
Spline
1.375-6
Sankaba
FT42 esant 1 450 N·m
6 dydis CAT4

Specifikacijų lentelė – modelis, GTV ir apsauga

Originalus grupavimas pagal preso modelį, GTV transmisiją ir sankabos įvertinimą
Modelis GTV Apsauga
100 / 125 / 155 / 130 / 160 KR 4 dydis Standartinis *1210 *1,375-6; 4 dydis CV *1210 *1.375-6 FT34 *1,375-6 *1 000 N·m
1500/1800 4 arba 6 dydžio CV su 1.375-6 FT32 @1 000 N·m arba FT42 @ 1 450 N·m
1500V / 1250MC 2380 arba 2480 CV su 1.375-6 K64/2 išpjova @1 050 arba 1 500 N·m *1,375-6
1250 / 1550 4 dydžio (CAT3) CV su 1.375-6 FT32 arba FF1 @1000 N·m
1250 / 1500 Kai kurie naudoja 6 dydžio CV (CAT4) FT42 @1 450 N·m

Tas pats preso modelis gali būti daugiau nei vienoje konstrukcijoje. Patvirtinkite esamą veleno dalies numerį arba įjungtą sankabos tipą mašiną prieš prašydami pasiūlymo. Krone rulonų presai yra su trinties arba išpjova sankaba, priklausomai nuo konstrukcijos. Kuo platesnisKardaninis velenas rulonų presamspuslapių sąrašai kitų prekinių ženklų prekiniai ženklai kaip kryžminė nuoroda.

CV pagrindo dalių numeriai ir FT sankabos dalių numeriai

Pastovaus greičio GTV baziniai dalių numeriai
CV GTV Traktorius Bazinės dalies numeris
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
FT sankabos, skirtos 1.375-6 spline įėjimui
Universalus dydis Sukimo momentas Dalies numeris
CAT3 / S4 1000 N·m 6QE344901R
CAT3 / S4 1000 N·m 635E41203R
CAT4 / S6 1800 N·m 663H53403R

CV bazės dalies numeris yra mazgas be padargo įtaiso. Padargo pusė, vamzdis ir skydas yra pasirenkama atskirai pagal preso modelį. FT sankabos dalių numeriai išvardyti pagal universalų dydį ir sukimo momentą. Jei esama sankaba buvo sureguliuota, prieš užsakydami patikrinkite tikslinį slydimo sukimo momentą pagal preso vadovą. A susijusi kategorija yraKardaninis velenas diskiniamspuslapį.

Kaip suderinamas Krone ruloninio preso velenas

01

Nuskaitykite preso modelį nuo mašinos

KR100 iki KR160 patenka į vieną grupę; 1500 ir 1800 kitoje; 1500 V ir 1250 MC trečdalyje; 1250/1550 ir 1250/1500 ketvirtoje ir penktoje. Aukščiau pateiktoje modelio tinklelyje parodytas kiekvienos grupės GTV ir sankaba.

02

Patvirtinkite esamą veleno dalies numerį

Tas pats presas gali būti sukonstruotas su frikcine arba išjungiama mova. Esamas dalies numeris yra greičiausias būdas patvirtinti, su kokia konfigūracija mašina buvo pristatyta, prieš užsakant pakeitimą.

03

Patvirtinkite traktoriaus GTV įvorę

Dauguma šio diapazono Krone rulonų presų dirba 1.375-6 sraigtu. Jei traktorius naudoja kitą GTV, CV pusę patvirtinkite atskirai. TheKardaninių velenų asortimentaspuslapyje pateikiamos kitos žemės ūkio pavaros kategorijos, jei tuo pačiu metu keičiama ir traktoriaus pusė.

Kur naudojamas šis velenas

Krone rulonų preso pavara nuo KR100 iki 1800 ir 1500 V, 1250 MC ir 1250/1550 grupėse.

Krone rulonų preso kardaninis velenas paima galią iš traktoriaus GTV ir perduoda ją į preso pavarų dėžę per CV jungtis ir teleskopinis vamzdis. Kai presas pakelia sunkią pradalą arba atsitrenkia į medžiagos šliužą, sankaba — arba trintis, arba išpjova, priklausomai nuo konstrukcijos – apsaugo pavarų dėžę nuo smūgio.

Velenas yra derinamas su preso modeliu ir traktoriaus GTV atskirai. Preso pusė fiksuoja padargo pusė, sankabos tipas ir vamzdžio ilgis; traktoriaus pusė fiksuoja CV pusę ir GTV įvorę. Abu prieš užsakant pakaitinį veleną reikia patvirtinti šonus.

Susijusiam rulonų preso naudojimui,Kardaninis velenas Case IH rulonų presamspuslapyje naudojama palyginama kiekvieno modelio struktūra. Padargo pavarų dėžėms, kurios yra pasroviui nuo kardaninio veleno, pamatytižemės ūkio greičių dėžėdiapazonas.

Atsiųskite preso modelį ir esamo veleno dalies numerį

Atsiųskite Krone preso modelį (KR100 iki 1800, 1500V, 1250 MC, 1250/1550 arba 1250/1500) ir esamą veleno dalį numeris arba sankabos tipas. Tam patvirtinsime GTV parinktį, sankabos įvertinimą ir CV bazės dalies numerį sukurti ir pateikti pasiūlymą su MOQ bei tos konfigūracijos pristatymo laiku.
