Kodėl hidraulinis kėlimo cilindras yra kėlimo įrangos pagrindas?

Statybvietėje masyvus hidraulinis kranas pakelia 20 tonų plieninę siją į daugiaaukščio pastato viršų. Sandėlyje šakinis krautuvas pakelia prekių padėklą į trečią stelažo lygį. Laivų statykloje sinchronizuota kėlimo sistema pakelia visą laivą techninei priežiūrai. Šios iš pažiūros skirtingos operacijos turi vieną bendrą elementą: visos jos priklauso nuo hidraulinio kėlimo cilindro, kuris skysčio galią paverčia linijiniu judėjimu. TheHidraulinis kėlimo cilindrasnėra tik sudedamoji dalis; tai mechaninis raumuo, kuris hidraulinį slėgį paverčia kontroliuojama jėga, reikalinga kroviniams pakelti, nuleisti ir padėti. Be jos nebūtų šiuolaikinės kėlimo įrangos, kokios mes žinome.

Taigi kodėl hidraulinis kėlimo cilindras laikomas kėlimo įrangos pagrindu? Atsakymas slypi unikaliame jėgos tankio, tikslaus valdymo ir patikimumo derinyje. Hidraulinis cilindras iš santykinai mažos pakuotės gali sukurti didžiulę jėgą, gerokai viršijančią tai, ką gali pasiekti tokio paties dydžio elektrinė pavara ar pneumatinė sistema. Jį galima valdyti milimetro tikslumu, todėl galima sklandžiai įsibėgėti ir lėtėti. Jis gali būti sukurtas taip, kad atlaikytų reikliausią aplinką – nuo ​​arktinio šalčio iki dykumos karščio, nuo korozinės jūros atmosferos iki sprogių pramoninių zonų. Šiame straipsnyje bus nagrinėjami inžineriniai principai, techninės specifikacijos ir taikymo reikalavimai, dėl kurių hidraulinis kėlimo cilindras yra nepakeičiamas kėlimo įrangoje. At„Raydafon Technology Group Co., Limited“., mūsų gamykla gamina hidraulinius kėlimo cilindrus daugiau nei du dešimtmečius, o mes patobulinome savo dizainą, kad būtų užtikrintas našumas ir patikimumas, kurio reikalauja mūsų klientai.

Turinys

• 1. Kas yra hidraulinis kėlimo cilindras ir kaip jis sukuria jėgą?
• 2. Kodėl jėgos tankis yra lemiamas veiksnys kuriant kėlimo įrangą?
• 3. Kaip tiksli kontrolė apibrėžia saugų ir efektyvų kėlimą?
• 4. Kokios yra pagrindinės mūsų hidraulinio kėlimo cilindro techninės specifikacijos?
• 5. Kaip taikymo inžinerija nustato cilindrų pasirinkimą?
• 6. Dažnai užduodami klausimai (DUK)
• 7. Išvada

1. Kas yra hidraulinis kėlimo cilindras ir kaip jis sukuria jėgą?

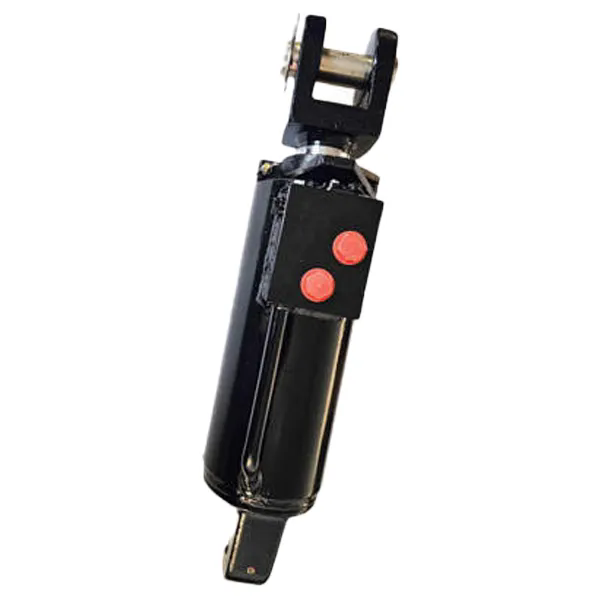

Hidraulinis kėlimo cilindras yra mechaninė pavara, paverčianti hidraulinį slėgį tiesine jėga ir judesiu. Jį sudaro cilindrinis cilindras, stūmoklis, stūmoklio kotas ir sandarinimo elementai. Hidraulinis skystis pumpuojamas į cilindrą veikiant slėgiui, stumdamas prie stūmoklio ir priversdamas išsitiesti strypą. Kai skystis išleidžiamas, strypas atsitraukia, veikiamas apkrovos svorio arba grįžtamosios spyruoklės. Cilindro sukuriamą jėgą lemia hidraulinis slėgis ir efektyvusis stūmoklio plotas. Ryšys išreiškiamas formule F = P × A, kur F – jėga, P – slėgis, o A – stūmoklio plotas. Šis paprastas ryšys yra visų hidraulinių kėlimo sistemų pagrindas.

Norėdami suprasti praktines šios formulės pasekmes, apsvarstykite hidraulinį kėlimo cilindrą, kurio stūmoklio skersmuo yra 100 mm. Efektyvus plotas yra maždaug 7 854 mm². Esant 200 barų (20 N/mm²) darbiniam slėgiui, cilindras sukuria 157 080 N arba maždaug 16 tonų jėgą. Šią jėgą sukuria cilindras, kuris sveria tik dalį krovinio, kurį gali pakelti. Šis ypatingas jėgos tankis yra pagrindinė priežastis, kodėl hidraulinėms sistemoms pirmenybė teikiama kėlimo darbams. Jokia kita linijinės pavaros technologija – elektrinė, pneumatinė ar mechaninė – negali atitikti hidraulinio kėlimo cilindro jėgos ir dydžio santykio.

Hidraulinio kėlimo cilindro konstrukcija sukurta taip, kad atlaikytų didžiulį vidinį slėgį, reikalingą šioms jėgoms sukurti. Statinė paprastai yra pagaminta iš besiūlio plieno vamzdžio, šlifuoto iki tikslaus vidinio skersmens ir paviršiaus apdailos. Stūmoklio strypas pagamintas iš didelio stiprumo plieno, dažnai chromuotas, kad būtų atsparus korozijai ir nusidėvėjimui. Tarpikliai pagaminti iš poliuretano arba nitrilo gumos, parinktos pagal suderinamumą su hidrauliniu skysčiu ir atsparumą aukštai temperatūrai. Galiniai dangteliai yra įsriegti arba privirinti prie cilindro ir turi hidraulinio skysčio prievadus. Raydafon gamykla gamina hidraulinius kėlimo cilindrus, kurių cilindrų skersmuo yra nuo 40 mm iki 500 mm, galinčius generuoti jėgas nuo 5 tonų iki daugiau nei 500 tonų. Žemiau esančioje lentelėje apibendrinami pagrindiniai komponentai ir jų funkcijos.

Medžiagų pasirinkimas ir gamybos proceso tikslumas lemia hidraulinio kėlimo cilindro veikimą ir ilgaamžiškumą. Cilindras su prastai šlifuotu cilindru iš vidaus nutekės, sumažindamas efektyvumą ir generuodamas šilumą. Cilindras su netinkamai chromuotu strypu pradės koroziją, sugadins sandariklius ir sukels išorinius nuotėkius. Savo gamykloje laikomės griežtų leistinų nuokrypių ir naudojame tik aukštos kokybės medžiagas, siekdami užtikrinti, kad mūsų hidrauliniai kėlimo cilindrai veiktų patikimai per visą jų tarnavimo laiką.

2. Kodėl jėgos tankis yra lemiamas veiksnys kuriant kėlimo įrangą?

Jėgos tankis yra jėgos kiekis, kurį prietaisas gali sukurti savo svorio ar tūrio vienetui. Tai vienintelis svarbiausias veiksnys kuriant kėlimo įrangą. Per sunkus kranas negali pakelti numatyto krovinio, nes pirmiausia turi pakelti pats. Per stambus šakinis krautuvas negali manevruoti ankštuose sandėlio koridoriuose. Per didelės hidraulinės kėlimo sistemos negalima integruoti į įrangą. Hidraulinis kėlimo cilindras siūlo didžiausią jėgos tankį iš bet kurios linijinės pavaros technologijos, todėl tai yra vienintelis praktiškas pasirinkimas sunkiems kėlimo darbams.

Norėdami įvertinti hidraulinės jėgos tankio pranašumą, palyginkite hidraulinį kėlimo cilindrą su elektrine linijine pavara. Įprasta elektrinė pavara su 100 mm eiga ir 10 kN (1 tonos) galia sveria maždaug 15–20 kg. Hidraulinis kėlimo cilindras, turintis tą patį eigą ir jėgą, sveria maždaug 5–8 kg. Hidraulinis cilindras yra du ar tris kartus lengvesnis esant tokiai pačiai jėgai. Kai jėgos poreikis padidėja iki 100 kN (10 tonų), elektrinė pavara tampa nepraktiškai didelė ir sunki, o hidraulinis cilindras išlieka kompaktiškas. Štai kodėl elektrinės pavaros skirtos tik lengvoms apkrovoms, o hidrauliniai cilindrai dominuoja keliant sunkiasvores.

Hidraulinio kėlimo cilindro jėgos tankis gali būti dar padidintas padidinus darbinį slėgį. Šiuolaikinės hidraulinės sistemos veikia esant slėgiui iki 350 barų, o kai kurios specializuotos sistemos veikia iki 700 barų. Esant 700 barų slėgiui, cilindras su 100 mm stūmokliu sukuria 550 kN (55 tonų) jėgą, tačiau pats cilindras sveria mažiau nei 50 kg. Šis nepaprastas jėgos tankis leidžia sukurti kompaktišką, galingą kėlimo įrangą, kurią galima transportuoti ir naudoti ribotoje erdvėje. Žemiau esančioje lentelėje palyginamas skirtingų pavaros mechanizmų technologijų jėgos tankis.

„Raydafon Technology Group Co., Limited“ savo hidraulinius kėlimo cilindrus kuria taip, kad maksimaliai padidintų jėgos tankį, nepakenkiant saugai ar ilgaamžiškumui. Naudojame didelio stiprumo plieną ir pažangias sandarinimo technologijas, kad mūsų balionai veiktų iki 700 barų slėgyje. Mūsų gamykla taip pat siūlo pritaikytus dizainus programoms, kurioms reikalinga optimali jėgos, dydžio ir svorio pusiausvyra. Hidraulinio kėlimo cilindro jėgos tankis yra priežastis, dėl kurios jis yra kėlimo įrangos pagrindas.

3. Kaip tiksli kontrolė apibrėžia saugų ir efektyvų kėlimą?

Jėgos generavimas yra tik pusė istorijos. Hidraulinis kėlimo cilindras taip pat turi tiksliai valdyti šią jėgą. Kėlimo įrangoje nekontroliuojamas judėjimas gali būti katastrofiškas. Kranas, kuris per greitai nuleidžia apkrovą, gali sukelti krovinio siūbavimą, o tai gali atsitrenkti į darbuotojus ar konstrukcijas. Per staigiai pakeliantis šakes gali destabilizuoti krovinį ir jis nukristi. Kėlimo platforma, kuri nesustoja reikiamame aukštyje, gali sužaloti personalą. Todėl tikslus hidraulinio kėlimo cilindro valdymas yra toks pat svarbus, kaip ir jo gebėjimas generuoti jėgą.

Tikslus hidraulinio kėlimo cilindro valdymas pasiekiamas derinant hidraulinės grandinės konstrukciją, vožtuvų technologiją ir cilindro konstrukciją. Hidraulinė grandinė kontroliuoja skysčio srautą į cilindrą ir iš jo. Proporciniai vožtuvai ir servo vožtuvai leidžia sklandžiai, be pakopų valdyti cilindro greitį. Cilindro konstrukcija, įskaitant amortizaciją eigos pabaigoje, apsaugo nuo smūginių apkrovų, kai cilindras pasiekia ribą. Meškerykočio paviršiaus apdaila ir sandariklio konstrukcija sumažina slydimą, todėl užtikrina sklandų judėjimą net ir labai mažu greičiu. Žemiau esančioje lentelėje pateikiami pagrindiniai hidraulinio kėlimo cilindro tikslaus valdymo elementai.

Tikslus hidraulinio kėlimo cilindro valdymas yra ypač svarbus tokiose srityse kaip kėlimo platformos, kur platforma turi būti tiksliai nustatyta norimame aukštyje ir joje laikoma be dreifo. Jis taip pat labai svarbus sinchronizuotose kėlimo sistemose, kur keli cilindrai turi judėti tobulai vieningai, kad pakeltų didelį, nesubalansuotą krovinį. „Raydafon“ gamykla kuria hidraulinius kėlimo cilindrus su tiksliai apdirbtais komponentais ir pažangiomis sandarinimo sistemomis, kad užtikrintų tokioms programoms reikalingą valdymo efektyvumą. Taip pat glaudžiai bendradarbiaujame su savo klientais, siekdami optimizuoti hidraulinę grandinę ir vožtuvų pasirinkimą jų konkrečiai kėlimo įrangai.

4. Kokios yra pagrindinės mūsų hidraulinio kėlimo cilindro techninės specifikacijos?

Hidraulinio kėlimo cilindro veikimas apibrėžiamas pagrindinių techninių specifikacijų rinkiniu. Šios specifikacijos leidžia inžinieriams pasirinkti tinkamą cilindrą pagal jų pritaikymą ir numatyti jo veikimą. Svarbiausios specifikacijos yra angos skersmuo, strypo skersmuo, eigos ilgis, darbinis slėgis ir tvirtinimo tipas. Šie parametrai lemia cilindro jėgą, greitį ir gaubtą. „Raydafon Technology Group Co., Limited“ gaminame įvairių specifikacijų hidraulinius kėlimo cilindrus ir galime pritaikyti bet kurį parametrą, kad atitiktų konkrečius taikymo reikalavimus.

Žemiau esančioje lentelėje pateikiama mūsų hidraulinio kėlimo cilindro gaminių linijos standartinių specifikacijų santrauka.

Be šių standartinių specifikacijų, mūsų gamykla siūlo daugybę pasirinkimų ir priedų mūsų hidrauliniams kėlimo cilindrams. Tai apima integruotus apkrovos laikymo vožtuvus, padėties jutiklius ir strypo galo guolius. Taip pat teikiame pritaikytas dangas ir medžiagas ekstremalioms aplinkoms, pavyzdžiui, jūroje ar atviroje jūroje. Kiekvienas mūsų gaminamas hidraulinis kėlimo cilindras yra išbandytas siekiant patikrinti jo veikimą ir vientisumą. Atliekame statinio slėgio bandymus, dinaminio ciklo bandymus ir sandarumo bandymus, kad įsitikintume, jog balionas atitinka reikalaujamus standartus. Dėl mūsų įsipareigojimo siekti kokybės ir tikslumo mūsų hidrauliniai kėlimo cilindrai yra kėlimo įrangos pagrindas visame pasaulyje.

5. Kaip taikymo inžinerija nustato cilindrų pasirinkimą?

Tinkamo hidraulinio kėlimo cilindro pasirinkimas konkrečiam kėlimo darbui nėra vien didžiausio ar galingiausio modelio pasirinkimas. Tam reikia kruopščiai išanalizuoti programos reikalavimus, įskaitant apkrovą, judėjimo profilį, aplinką ir laisvą erdvę. Atrankos procesas apima daugybę inžinerinių skaičiavimų ir projektavimo sprendimų. Toliau pateikiami pagrindiniai veiksniai, į kuriuos reikia atsižvelgti.

Apkrovos analizė:Pirmiausia reikia nustatyti didžiausią apkrovą, kurią turi pakelti cilindras. Tai apima naudingosios apkrovos svorį, kėlimo konstrukcijos svorį ir visas dinamines jėgas, kurias sukelia pagreitis arba smūgis. Tada taikomas saugos koeficientas, siekiant atsižvelgti į neapibrėžtumą ir perkrovos sąlygas. Reikalinga jėga lemia angos skersmenį ir darbinį slėgį.

Judėjimo profilis:Judėjimo profilis apibrėžia, kaip krovinys turi judėti. Ar reikia judėti greitai ar lėtai? Ar reikia sustoti tiksliose vietose? Ar jis turi išlaikyti savo padėtį esant apkrovai? Atsakymai į šiuos klausimus lemia reikiamą srautą, vožtuvo tipą ir apkrovą laikančių įrenginių poreikį.

Aplinkos sąlygos:Aplinka, kurioje veikia cilindras, turi įtakos medžiagų ir sandariklių pasirinkimui. Korozinėje aplinkoje veikiančiam cilindrui reikalingas nerūdijantis plienas arba specialios dangos. Ekstremalioje temperatūroje veikiančiam cilindrui reikia specialių sandariklių ir skysčių. Cilindrui, veikiančiam dulkėtoje aplinkoje, reikalingi valytuvai ir apsauginiai batai.

Erdvės apribojimai:Turima erdvė lemia tvirtinimo tipą ir bendrus cilindro matmenis. Kai kuriais atvejais reikalingas kompaktiškas cilindras su trumpu eiga. Kitose srityse reikalingas ilgo eiga cilindras su didele anga. Tvirtinimo tipas turi būti suderinamas su konstrukcija, prie kurios tvirtinamas cilindras.

Žemiau esančioje lentelėje apibendrinami pagrindiniai hidraulinio kėlimo cilindro pasirinkimo kriterijai.

„Raydafon“ mūsų inžinierių komanda glaudžiai bendradarbiauja su klientais, kad pasirinktų jiems tinkamiausią hidraulinį kėlimo cilindrą. Mes teikiame išsamią techninę pagalbą, įskaitant jėgos skaičiavimus, judesių analizę ir medžiagų pasirinkimą. Mūsų gamykla taip pat siūlo pritaikytus dizainus programoms, kurioms reikalingas nestandartinis sprendimas. Sujungę savo inžinerines žinias su gamybos galimybėmis, užtikriname, kad kiekvienas mūsų pristatomas hidraulinis kėlimo cilindras atitiktų specifinius kėlimo įrangos, kurią jis varys, poreikius.

6. Dažnai užduodami klausimai (DUK)

1 klausimas: kokia yra tipinė hidraulinio kėlimo cilindro eksploatavimo trukmė?

Atsakymas: Hidraulinio kėlimo cilindro eksploatavimo trukmė priklauso nuo eksploatavimo sąlygų ir priežiūros. Įprastomis sąlygomis, tinkamai prižiūrint, aukštos kokybės hidraulinis kėlimo cilindras gali tarnauti 10-15 ar daugiau metų. Pagrindiniai susidėvintys elementai yra sandarikliai, kuriuos galima pakeisti įprasto kapitalinio remonto metu. „Raydafon Technology Group Co., Limited“ savo balionus projektuoja mažiausiai 1 milijonui ciklų ir pateikiame techninės priežiūros gaires, kad padėtume klientams maksimaliai prailginti cilindrų tarnavimo laiką.

2 klausimas: kaip sužinoti, ar mano hidraulinį kėlimo cilindrą reikia pakeisti arba taisyti?

Atsakymas: Požymiai, kad reikia atkreipti dėmesį į hidraulinį kėlimo cilindrą, yra išoriniai nuotėkiai, kėlimo jėgos praradimas, neįprastas triukšmas veikimo metu ir dreifas veikiant apkrovai. Daugeliu atvejų cilindrą galima pataisyti pakeitus sandariklius. Jei cilindras arba strypas yra pažeisti, gali tekti pakeisti cilindrą. Mūsų gamykla siūlo hidraulinių kėlimo cilindrų remonto ir kapitalinio remonto paslaugas, todėl galime patarti, ar remontas ar keitimas yra ekonomiškesnis pasirinkimas.

3 klausimas: kuo skiriasi vieno ir dvigubo veikimo hidraulinis kėlimo cilindras?

Atsakymas: Vieno veikimo hidraulinis kėlimo cilindras naudoja hidraulinį slėgį, kad ištiestų strypą, ir remiasi gravitacija arba grąžinimo spyruokle, kad jį atitrauktų. Dvigubo veikimo cilindras naudoja hidraulinį slėgį, kad ištiestų ir įtrauktų strypą. Vieno veikimo cilindrai yra paprastesni ir pigesni bei naudojami tais atvejais, kai apkrova gali atitraukti cilindrą. Dvigubo veikimo cilindrai naudojami tais atvejais, kai reikalingas kontroliuojamas įtraukimas arba kai apkrova nesuteikia pakankamai jėgos cilindrui atitraukti.

4 klausimas: ar hidraulinį kėlimo cilindrą galima naudoti vertikalioje padėtyje?

Atsakymas: Taip, hidraulinis kėlimo cilindras gali būti naudojamas bet kokia kryptimi, įskaitant vertikalią, horizontalią ar nuožulnią. Cilindro konstrukcija, įskaitant guolio ir sandariklio išdėstymą, pritaikyta orientacijai. Naudojant vertikaliai, projektuojant hidraulinę grandinę ir apkrovos laikymo įtaisus, reikia atsižvelgti į strypo svorį ir apkrovą. Mūsų inžinierių komanda gali pateikti konkrečias vertikalių programų rekomendacijas.

5 klausimas: kokios priežiūros reikia hidrauliniam kėlimo cilindrui?

Atsakymas: Hidraulinio kėlimo cilindro techninės priežiūros reikalavimai apima reguliarų sandarumo patikrinimą, hidraulinio skysčio lygio ir būklės tikrinimą bei tarpiklių keitimą rekomenduojamu intervalu. Strypas turi būti švarus ir be šiukšlių. Hidraulinis skystis turi būti filtruojamas ir periodiškai tikrinamas. Mūsų gamykla pateikia išsamų kiekvieno hidraulinio kėlimo cilindro priežiūros vadovą, o savo klientams siūlome techninės priežiūros mokymus.

7. Išvada

Hidraulinis kėlimo cilindras yra kėlimo įrangos pagrindas, nes jis užtikrina jėgos tankį, tikslumą ir patikimumą, kuriam neprilygsta jokia kita technologija. Nuo didžiausio statybinio krano iki mažiausio žirklinio keltuvo – hidraulinis kėlimo cilindras yra komponentas, paverčiantis hidraulinę galią kontroliuojamu judesiu, kuriuo keliami, statomi ir laikomi kroviniai. Dėl savo gebėjimo generuoti didžiulę jėgą iš kompaktiško paketo, valdyti šią jėgą milimetro tikslumu ir patikimai veikti sudėtingiausioje aplinkoje, jis yra nepakeičiamas šiuolaikinėje pramonėje.

Raydafon Technology Group Co., Limited, mūsų gamykla gamina hidraulinius kėlimo cilindrus daugiau nei du dešimtmečius. Turime inžinerinę patirtį, gamybos pajėgumus ir kokybės sistemas, kad galėtume pristatyti balionus, atitinkančius pačius reikliausius reikalavimus. Nesvarbu, ar projektuojate naują kėlimo sistemą, ar prižiūrite esamą, kviečiame susisiekti su mumis ir aptarti konkrečius poreikius. Mūsų komanda yra pasirengusi padėti jums pasirinkti optimalų hidraulinį kėlimo cilindrą jūsų pritaikymui.

Susisiekite su Raydafon Technology Group Co., Limited šiandienaptarti savo reikalavimus hidrauliniam kėlimo cilindrui ir sužinoti, kaip mūsų cilindrai gali aprūpinti jūsų kėlimo įrangą.
