Kardaninis velenas, skirtas Peecon vertikaliems tiekimo maišytuvams
  • Kardaninis velenas, skirtas Peecon vertikaliems tiekimo maišytuvamsKardaninis velenas, skirtas Peecon vertikaliems tiekimo maišytuvams
  • Kardaninis velenas, skirtas Peecon vertikaliems tiekimo maišytuvamsKardaninis velenas, skirtas Peecon vertikaliems tiekimo maišytuvams

Kardaninis velenas, skirtas Peecon vertikaliems tiekimo maišytuvams

Pakaitiniai kardaniniai velenai PEECON vertikaliems pašarų maišytuvams 865, 1100, 1300 ir 1500. CAT6 pastovaus greičio pagrindinis velenas; traktoriaus šoninio įpjovos variantai 1.375-6 (540 aps./min.), 1.375-21 (1000 aps./min.) ir 1.750-20 (1000 aps./min.); maišytuvo pusės įvestis paprastai 1.750-6. Automatinio išjungimo sankabos sukimo momentas 2500–3500 N·m; 2 920 N·m kirpimo varžtų apkabos. Veleno ilgį, jungo dydį, spygliuočių derinį ir skydo konfigūraciją galima pritaikyti pagal brėžinį. MOQ ir pristatymo laikas patvirtinami pagal užsakymą, nes jie priklauso nuo modelio ir konfigūracijos. Atsiųskite savo maišytuvo modelį ir traktoriaus GTV – patvirtiname transmisijos derinį ir pateikiame pasiūlymą.

Didmeninė pakaitinė pavara · PEECON vertikalių maišytuvų asortimentas

Didmeninis PEECON vertikalių pašarų maišytuvų kardaninis velenas – specifikacijos, MOQ, pritaikymas ir pašarų maišytuvo keitimo laikas

Sugedus vertikaliam pašarų maišytuvo kardaniniam velenui, presas arba maišytuvas sustoja ir priimamas sprendimas pakeisti trys patikrinimai: kurį PEECON modelį, kokį įstrižą traktoriaus pusėje ir kokį sankabos sukimo momentą gali maišytuvo pavarų dėžė imti. Šiame puslapyje pateikiami šie trys elementai, palyginti su keturiais šios serijos maišytuvų modeliais, kartu su pagrindiniu CV veleno ir sankabos dalių numeriai, kad galėtumėte patvirtinti specifikaciją prieš prašydami pasiūlymo.

Kainos ir MOQPagal citatą
Pristatymo laikasPagal užsakymą
TinkinimasPiešimo pagrindu
DokumentaiPagal pageidavimą

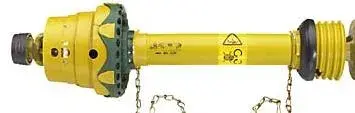

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON vertikalaus pašarų maišytuvo kardaninis velenas – CAT6 pastovaus greičio jungtis ir 2500 serijos sankabos galas.

Pagrindinės specifikacijos

  • Pagrindinis velenasCAT6 pastovus greitis
  • Traktoriaus įvorė1,375-6 · 1,375-21 · 1,750-20
  • Maišytuvo įvestisPaprastai 1,750-6
  • Veleno sukimo momentas3 800 N·m vardinė / 4 200 N·m didžiausia
  • Sankabos sukimo momentas2500 – 3500 N·m
  • Šlyties varžto jungas2 920 N·m
  • Maišytuvų modeliai865 · 1100 · 1300 · 1500
  • Traktoriaus galiaMažiausia 95 – 200 AG
  • TinkinimasIlgis, jungas, špagatas, skydas

Modelio matrica – kuriam PEECON maišytuvui reikia kokio GTV

PEECON865
  • Talpa865 CFT
  • Grąžtai2
  • Min. galia95 AG
  • Varomoji linijaCAT6 CV
  • SplineTraktoriumi
PEECON1100
  • Talpa1100 CFT
  • Grąžtai2
  • Min. galia135 AG
  • Varomoji linijaCAT6 CV
  • SplineTraktoriumi
PEECON1300
  • Talpa1300 CFT
  • Grąžtai3
  • Min. galia180 AG
  • Varomoji linijaCAT6 CV
  • SplineTraktoriumi
PEECON1500
  • Talpa1500 CFT
  • Grąžtai3
  • Min. galia200 AG
  • Varomoji linijaCAT6 CV
  • SplineTraktoriumi

Dauguma šio galios diapazono traktorių naudoja 1.750-20 GTV, o dauguma šio diapazono PEECON maišytuvų naudoja 1.750-6 įvestį. velenas. Abi pusės derinamos atskirai - maišytuvo pusė fiksuojama maišytuvu, traktoriaus pusė tvirtinama traktorius. Prieš užsakydami patvirtinkite abu.

CAT6 pastovaus greičio pagrindinis velenas – mazgo ir pusės veleno dalių numeriai

Pilnas CV surinkimas ir pusės veleno nuoroda CAT6 pagrindiniam velenui
Traktoriaus išėjimo velenas Pilnas CV surinkimo dalies numeris CV 1/2 veleno dalies numeris Įdiekite pusę (2500) dalies numerį
540 aps./min., 1,375" × 6 spline 392206 392206-PUSĖ 2500-ĮGYVENDINTI-PUSĖ
1000 aps./min., 1,375" × 21 spline 392221 392221-PUSĖ 2500-ĮGYVENDINTI-PUSĖ
1000 aps./min., 1,750" × 20 spline 392220 392220-PUSĖ 2500-ĮGYVENDINTI-PUSĖ

Visas CV komplektas pristatomas su iš anksto sutepta jungtimi. Jei reikia pakeisti tik vieną pusę, pusę veleno Dalies numeris yra tas, kurį užsakote. Pusė padargo dalijama visiems trims traktoriaus šoniniams variantams.

Sankabos ir jungo pasirinkimas – sukimo momento rodikliai ir dalių numeriai

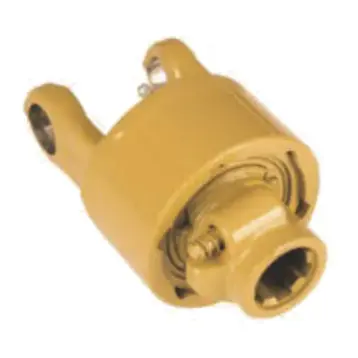

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500 serijos automatinio išjungimo sankaba – K64 ir K64/24 kėbulai.
2500 serijos automatinės išjungimo sankabos
Dalies numeris Modelis Skersmuo Splainai Sukimo momentas
134467 K64/24 1.750 20 3500 N·m
LAF20250MDAL67 K64 1.750 20 2500 N·m
135416 K64/24 1.375 6 2700 N·m
135362 K64/24 1.750 6 2700 N·m
135986 K64/24 1.750 20 2700 N·m

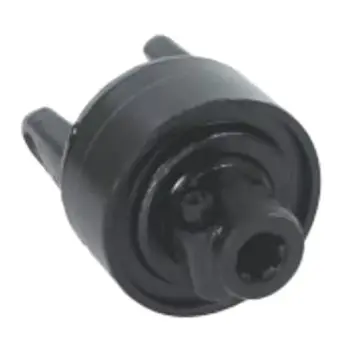

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500 serijos kirpimo varžtai – KB61, KB61/2 ir BTL korpusai.
2500 serijos kirpimo varžtų lankai
Dalies numeris Modelis Skersmuo Splainai Sukimo momentas
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2 920 N·m
355272 KB61/2 1.375 6 2 920 N·m
4250104 KB61/2 1.375 6 2 920 N·m
BTL67205610A BTL 1.750 20 2 920 N·m
4250105 KB61/2 1.750 20 2 920 N·m
BTL67345610A KB61 1.750 6 2 920 N·m
338427 KB61/2 1.750 6 2 920 N·m
392340 KB61/2 1,9375 RD 0,50 raktas —

Dvi sankabų šeimos eksploatacijos metu nekeičiamos. Automatinės išjungimo sankabos vėl įsijungia po slydimo, todėl jie tinka maišytuvams, kurie kartais susiduria su perkrovomis paleidimo metu. Dėl perkrovos kirpimo varžtų lankai paaukoja varžtą ir juos reikia iš naujo prisukti prieš maišytuvui vėl paleidžiant, todėl jie tiktų maišytuvams, kuriuose sulūžusį varžtą lengviau pakeisti nei perkaitusi sankabos pakuotė. Visą platesnio asortimento nuorodą rasiteKardaninis velenas pašarų maišytuvamspuslapį.

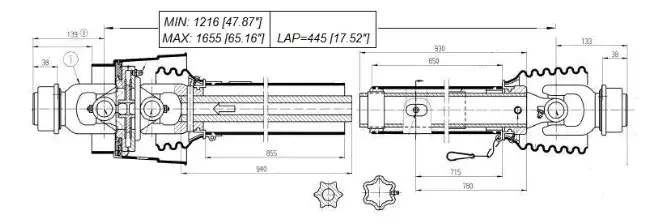

Specifikacijos detalės – velenas, jungtis ir skydas

Velenas ir jungtis

Pagrindinis velenas
CAT6 pastovus greitis
Veleno medžiaga
Grūdintas legiruotas plienas, šlifuotas
Veleno skersmuo
φ62 mm
Jungties kampas
±45°
Guolis
Keturių sferinių ritinėlių
Vardinis sukimo momentas
3 800 N·m
Didžiausias sukimo momentas
4200 N·m
Greičio diapazonas
540 – 1000 aps./min

Antspaudas ir apsauga

Sandarinimo medžiaga
Hidrintas nitrilo kaučiukas
Sandarinimo temp. diapazonas
–45 °C iki 130 °C
Apsauga nuo dulkių
Trijų lūpų su spiraliniu grioveliu
Skydas
Pilnas aprėptis, greitas prijungimas
Traktoriaus galia
80-220 AG
Suderinamumas su maišytuvu
PEECON, KUHN (20 m³ ir daugiau)
Tinkinimas
Ilgis, jungas, špagatas, skydas
Dokumentacija
Pateikiamas pagal pageidavimą

Aukščiau pateiktos specifikacijos atspindi dabartinę gamybos versiją. Nestandartinio veleno ilgio arba jungo dydžio atveju piešinys valdo. Platesnis kitų gamintojų pašarų maišytuvų asortimentas, įskaitantAukščiausios kokybės pašarų maišytuvai, yra kategorijų puslapyje, ir atitikimąpašarų maišytuvo pavarų dėžėyra atskirame puslapyje.

Kaip patvirtinamas užsakymas

Siųsti modelį ir spline

Pateikite PEECON maišytuvo modelį (865 / 1100 / 1300 / 1500) ir traktoriaus GTV smaigalio dydį.

Patvirtinkite pavaros liniją

Grąžiname atitinkamą CV komplektą, sankabos šeimą ir dalies numerio derinį.

Brėžinys ir citata

Nestandartinių ilgių ar jungų brėžinys išduodamas prieš gaminant. Citatos sąraše yra MOQ ir patvirtintos konfigūracijos pristatymo laikas.

Gamyba ir išsiuntimas

Standartiniai velenai juda patvirtintu grafiku; pasirinktiniai velenai juda patvirtinus brėžinį.

MOQ ir pristatymo laikas nurodomi kiekvienam užsakymui, nes jie priklauso nuo modelio, spline derinio ir nuo to, ar velenas yra standartinis arba pagamintas pagal brėžinį. Niekas šiame puslapyje neįpareigoja fiksuotos figūros, kuri netiktų a skirtinga konfigūracija. TheKardaninių velenų asortimentaspuslapį išvardijamos kitos žemės ūkio kategorijos.

Dažnai užduodami klausimai

Kokius PEECON maišytuvų modelius dengia šis kardaninis velenas?

865, 1100, 1300 ir 1500. Minimali kiekvieno traktoriaus galia yra atitinkamai 95 AG, 135 AG, 180 AG ir 200 AG, kaip nurodyta aukščiau esančioje modelių matricoje. Visi keturi veikia CAT6 pastovaus greičio pagrindiniu velenu.

Koks įvoris naudojamas traktoriaus ir maišytuvo pusėje?

Dauguma šio diapazono traktorių naudoja 1,750-20 įpjovą, o dauguma maišytuvų naudoja 1,750-6 įėjimo veleną. Taip pat galimi traktoriaus šoniniai 1.375-6 (540 aps./min.) ir 1.375-21 (1000 aps./min.) variantai. Traktoriaus ir maišytuvo pusės derinamos atskirai – patvirtinkite abu prieš užsakydami.

Koks yra veleno ir sankabos sukimo momentas?

CAT6 pagrindinis velenas yra įvertintas iki 3800 N·m nuolatinės ir 4200 N·m momentinės smailės. 2500 serijos automatinės išjungimo sankabos svyruoja nuo 2500 N·m iki 3500 N·m. Šlyties varžtų apkabos yra 2 920 N·m.

Ar galite pateikti nestandartinį veleno ilgį ar jungą?

Taip. Veleno ilgį, jungo dydį, spygliuočių derinį ir skydo konfigūraciją galima pritaikyti pagal brėžinį. Atsiųskite esamos šachtos matmenis arba eskizą su pažymėtais jungčių centrais ir mes patvirtinsime galimybes.

Kas yra MOQ ir pristatymo laikas?

MOQ ir pristatymo laikas patvirtinami pagal užsakymą. Jie priklauso nuo modelio, įstrigo derinio ir nuo to, ar velenas yra standartinis, ar pagamintas pagal brėžinį. Atsiųskite savo maišytuvo modelį ir traktoriaus GTV ir mes išduosime pasiūlymą, kuriame bus nurodytas tos konfigūracijos MOQ ir pristatymo laikas.

Paprašykite savo PEECON maišytuvo kainos pasiūlymo

Atsiųskite savo PEECON maišytuvo modelį (865 / 1100 / 1300 / 1500) ir traktoriaus GTV smaigalio dydį (1.375-6, 1.375-21 arba 1.750-20). Patvirtiname transmisijos kombinaciją ir dalies numerį bei pateikiame pasiūlymą su MOQ ir pristatymo laiku tai konfigūracijai. Individualūs ilgiai ir jungai nurodomi pagal brėžinį.
