WPDA serijos sliekinės pavarų dėžės
  • WPDA serijos sliekinės pavarų dėžėsWPDA serijos sliekinės pavarų dėžės
  • WPDA serijos sliekinės pavarų dėžėsWPDA serijos sliekinės pavarų dėžės

WPDA serijos sliekinės pavarų dėžės

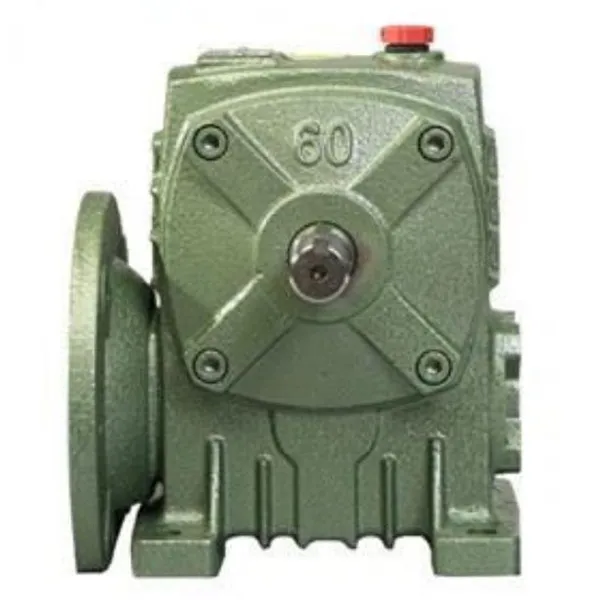

WPDA serijos sliekinės pavarų dėžės – 13 rėmo dydžių (40–250), santykiai nuo 5:1 iki 100:1, išėjimo sukimo momentas 15–2500 N·m, įėjimo galia 0,12–15 kW, IP65 ketaus korpusas su priverstiniu tepimu. Sliekinis ratas užgesinamas ir sumalamas iki HRC 58–62; dvigubas tarpiklis neleidžia miltų dulkėms, lauko dumblui ir praplovimo vandeniui patekti į krumpliaračio ertmę. Galimas kojelės, flanšo ir tuščiavidurio veleno tvirtinimas, o išėjimo veleną galima apdoroti taip, kad jis atitiktų jūsų esamą variklį. Atsiųskite savo įvesties galią, reikalingą santykį ir variklio flanšą – per 24 valandas grąžinsime suderintą rėmą, matmenų brėžinį ir tiesioginę kainą iš gamyklos.
4050607080100120135147155175200250

WPDA serijos sliekinės pavarų dėžės – santykiai nuo 5:1 iki 100:1, 15–2 500 N·m, IP65 ketaus korpusas

Jei perkate sliekų reduktorių maišytuvui, konvejeriui, pakavimo linijai ar ūkio padargui, trys skaičiai nuspręskite, ar tinka santykis, išėjimo momentas ir variklio flanšas. WPDA serija apima visas tris trylika rėmo dydžiai nuo 40 iki 250, įėjimo galia nuo 0,12 kW iki 15 kW ir ketaus korpusas, turintis IP65 plovimas ir dulkės. Žemiau esančiose lentelėse galite pritaikyti rėmą pagal savo pareigas neatverdami katalogo.

Specifikacijos momentinė nuotrauka

  • Rėmo dydžiai40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Įvesties galia0,12 kW – 15 kW
  • Sumažinimo koeficientas5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Išėjimo sukimo momentas15 N·m – 2500 N·m
  • BūstasDidelio stiprumo ketus, atsparus smūgiams ir deformacijoms
  • Sliekinis ratasUžgesintas ir šlifuotas, danties paviršius HRC 58–62
  • ApsaugaIP65 – dviejų lūpų sandariklis ir dulkėms atsparus karkasinis alyvos sandariklis
  • MontavimasKojelė, flanšas arba tuščiaviduris velenas; išėjimo velenas, apdirbtas prie jūsų variklio
  • TepimasPriverstinis tepimo kontūras, karterio temperatūra žemesnė nei 60 °C, dirbant visą parą
WPDA Series Worm Gearboxes — cast iron housing worm reducer

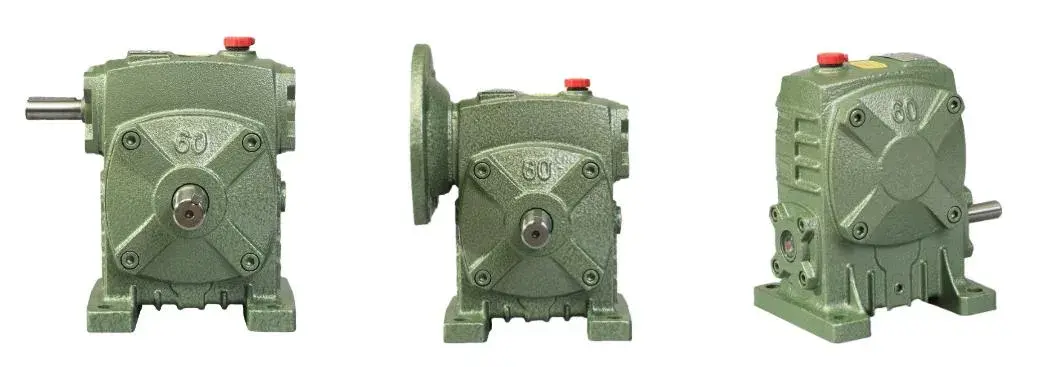

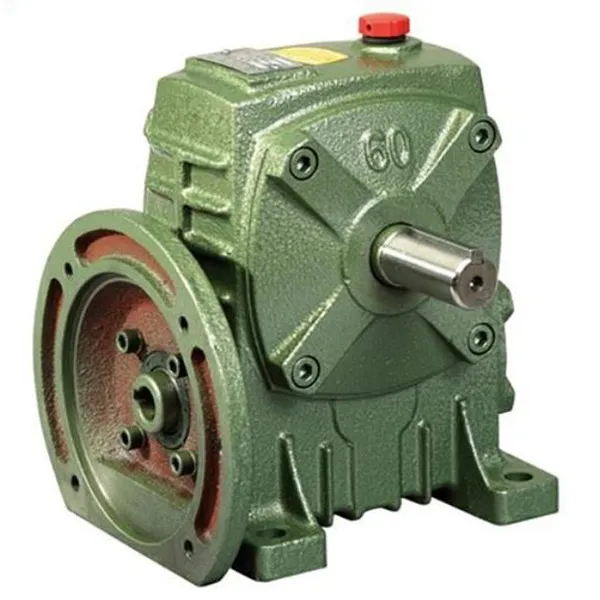

WPDA sliekinė pavarų dėžė – ketaus korpusas, ant flanšo montuojamas įėjimas, tuščiaviduris arba vientisas išėjimo velenas.

Kur tinka WPDA

Maisto perdirbimas ir maišymas

Savaime užsifiksuojanti sistema sulaiko irklą, kai variklis sustoja

40:1 santykis WPDA-70 leidžia didelės talpos maišytuvui paleisti esant apkrovai ir neužstrigti. Kada valas sustoja, savaime užsifiksuojančio slieko geometrija neleidžia irklui nukristi nuo savo svorio. The Dvigubos lūpos sandariklis neleidžia miltų dulkėms patekti į alyvą, todėl priežiūros intervalas pailgėja iki maždaug šešių mėnesių.

Nuotekos ir rūšiavimas

Ketaus korpusas ir dvigubas sandariklis nuo drėgmės

Nuotekų ar šiukšlių rūšiavimo įmonėje alyva, nutekėjusi pro susidėvėjusią lūpų sandariklį, žudo guolius. WPDA-100 naudoja nerūdijantį ketaus korpusą ir dviejų lūpų sandariklį; išmatuotas veikimo triukšmo kritimas iš aplinkinių Nuo 80 dB iki 62 dB, o tai svarbu naktinėse pamainose gyvenamosiose zonose.

Žemės ūkio technika

60:1 santykis trigubai padidina kombaino būgno sukimo momentą

Kombaino kūlimo būgne 60:1 WPDA-80 variklio sukimo momentą padidina maždaug tris kartus ir pagerina kūlimą efektyvumas apie 25%. Tuščiaviduris velenas tvirtinamas tiesiai ant esamo pavaros veleno, taigi rėmo pakartotinio apdirbimo nereikia. IP65 apsaugo, kad lauko dumblas ir lietus nepatektų į krumpliaračio ertmę.

Logistika ir kėlimas

Stačiakampis išdėstymas sutaupo 30 % montavimo vietos

Automatinėse rūšiavimo linijose ir kėlimo platformose stačiakampis sliekų išdėstymas leidžia varikliui sėdėti šalia varomasis velenas, o ne už jo. 25:1 WPDA-60 užtikrina pakankamai tikslią siuntų rūšiavimo padėtį be servo. Išėjimo velenus galima apdirbti taip, kad jie atitiktų importuotus variklius, išvengiant visos transmisijos apsikeisti. ŽiūrėkiteWP serijos sliekinė pavarų dėžėmažesnio koeficiento pareigų diapazonas.

Pasirinkimo lentelė – galia, santykis ir svoris

Rėmo dydžio greita nuoroda – nominali įvesties galia ir svoris
Dydis Įvesties galia (kW) Santykio diapazonas Svoris (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Išėjimo sukimo momentas yra nuo 15 N·m, kai dydis 40, iki 2500 N·m, kai dydis 250. Jei jūsų pareigoms reikalingas santykis už devynių ribų standartinius veiksmus, paklauskite artimiausios poros ir mes patvirtinsime tikrąjį išėjimo greitį ir sukimo momentą.

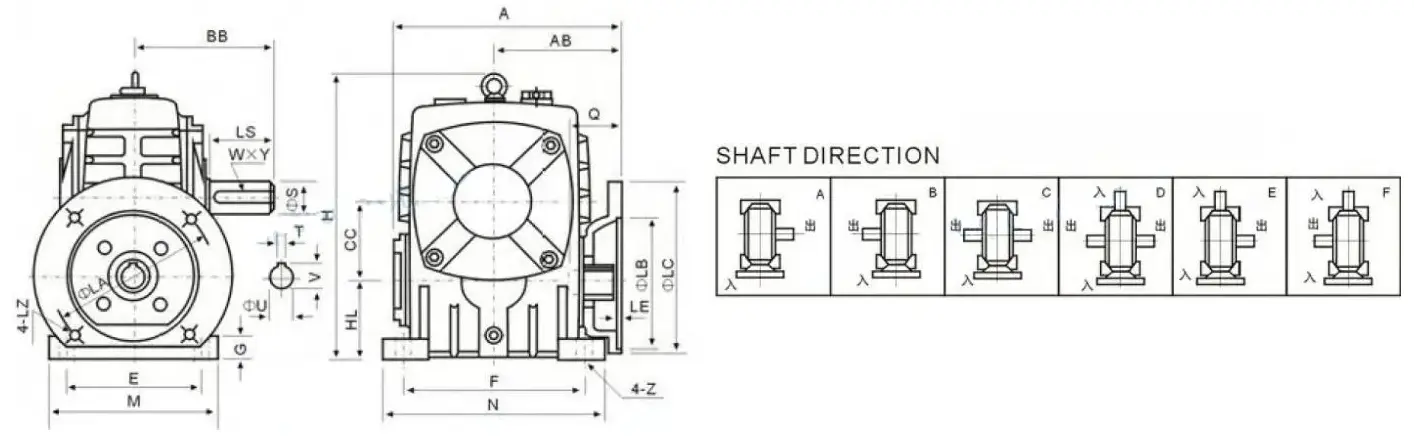

Montavimo matmenys – rėmo dydžiai nuo 40 iki 250

Montavimo matmenys (mm) — A, AB, BB, H, HL, flanšas LA/LB/LC, įėjimo anga Q/U, išėjimo velenas LS/S
Dydis A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W × Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Visi matmenys milimetrais. Mobiliajame telefone perbraukite lentelę horizontaliai, kad pasiektumėte flanšo ir veleno stulpelius. Atsiųskite savo variklio rėmą ir reikiamą išėjimo veleno dydį ir mes patvirtinsime atitinkamą eilutę prieš užsakydami.

Kodėl pirkėjai nurodo šią seriją

01

Grūdintas ir šlifuotas sliekinis ratas, HRC 58–62

Sliekinis ratas yra grūdinamas ir šlifuojamas, o danties paviršiaus kietumas yra HRC 58–62. Naudojant kasybos konvejerį, dveji metai nepertraukiamo veikimo sumažino nei 0,1 mm pavarų susidėvėjimą. apytiksliai tris kartus ilgesnis nei standartinio reduktoriaus eksploatavimo laikas toje pačioje darbo vietoje. Thetiksliųjų pavarų gamybapuslapyje rodoma šlifavimo ir tikrinimo žingsniai už tos figūros.

02

Priverstinis tepimas palaiko žemesnę nei 60 °C temperatūrą visą parą

Vidinė priverstinio tepimo grandinė maitina tinklelį ir guolius, o ne pasikliauja tik purslais. At nepertraukiamai veikiant 24 valandas, alyvos karterio temperatūra išlieka žemesnė nei 60 °C, o tai sulėtina tepalo oksidaciją ir palaiko plėvelės storis sliekinio kontakto vietoje. Tai yra skirtumas tarp reduktoriaus, kuris trunka sezoną, ir vieno kuris trunka keletą.

03

IP65 dviejų lūpų sandariklis ir nerūdijantis korpusas

Dvigubos lūpos sandariklis ir dulkėms atsparus alyvos sandariklis turi IP65 apsaugos nuo purvo, lietaus ir proceso dulkių. Ant a šiukšlių rūšiavimo aikštelė, kurioje iš įprastų reduktorių nutekėjo alyva ir per tris mėnesius konfiskuotas, paleido WPDA-100 18 mėnesių toje pačioje korozinėje aplinkoje be nuotėkio. Jei tavo pareiga lengvesnė ir tau reikia mažesnį voką, palyginkite suRV serijos sliekinė pavarų dėžė.

04

Išėjimo velenas yra apdirbtas prie jūsų variklio, o ne atvirkščiai

Galimas kojelės, flanšo ir tuščiavidurio veleno tvirtinimas, o išėjimo veleną galima apdirbti pagal dydį variklio ar varomojo veleno, kurį jau turite. Ūkio-mašinų gamyklai reikėjo veleno, kuris atitiktų senesnį variklis; pakaitinis velenas buvo išsiųstas per tris dienas ir pritvirtintas nekeičiant variklio. Už žemės ūkio pareigas, žržemės ūkio greičių dėžėdiapazonas taip pat.

Klientų atsiliepimai

„Mes juos eksploatuojame drėgno maisto dirbtuvėse, kur ankstesnės pavarų dėžės surūdijo ir jas reikėjo dažnai išjungti. Su WPDA serija korpusas nerūdija net nuo miltų ir drėgmės visą dieną, o bronzos sliekinis ratas vis dar švarus. Triukšmas veikimo metu yra beveik nereikšmingas, todėl jis nebetrukdo netoliese maisto tyrimo įranga. Kai man reikėjo pakoreguoti mažinimo santykį, jų komanda mane perdavė modelių skirtumai ir man atliko apkrovos skaičiavimą – rekomenduojamas įrenginys veikė sklandžiai nuo pat pradžių pradėti“.

Emma WilsonMaisto perdirbimo gamykla, Sidnėjus, Australija

„WPDA greičių dėžės mūsų projekte veikė labai gerai – patikimos, efektyvios, lengvai montuojamos ir prižiūrimos. Nuo pirmosios konsultacijos iki pristatymo viskas vyko sklandžiai, bendravimas buvo paprastas. Mes ir toliau dirbsime kartu ir rekomenduosime produktą kitiems partneriams.

Jamesas CarterisProjekto pirkėjas, Raydafon klientas

Atsiųskite savo variklio galią ir santykį – gaukite tinkamą rėmą

Nurodykite įėjimo galią, reikalingą išėjimo greitį arba santykį, tvirtinimo tipą ir veleno dydį. Mes patvirtinsime WPDA rėmas, grąžinkite matmenų brėžinį ir nurodykite gamyklos kainą, paprastai per 24 valandas. Visas asortimentas antsliekinė pavarų dėžėpuslapį.
