Duplex Worms pavara

Gaminio specifikacija

Dvipusė arba dviguba švino sliekinė pavara turi slieką su šonais, suprojektuotais su šiek tiek skirtingais moduliais ir skersmens koeficientais, sukuriančius skirtingus švino kampus kiekviename danties profilyje. Dėl to palaipsniui didėja danties storis išilgai slieko ilgio ir siaurėja sriegių tarpai, todėl galima tiksliai valdyti atstumą.

Ant sliekinio rato skirtingi moduliai sukuria unikalius priedų modifikavimo koeficientus ir riedėjimo apskritimo skersmenis kiekviename šone, sudarydami skirtingus priekinius ir galinius profilius. Tačiau dantų storis ir tarpai rato perimetru išlieka vienodi.

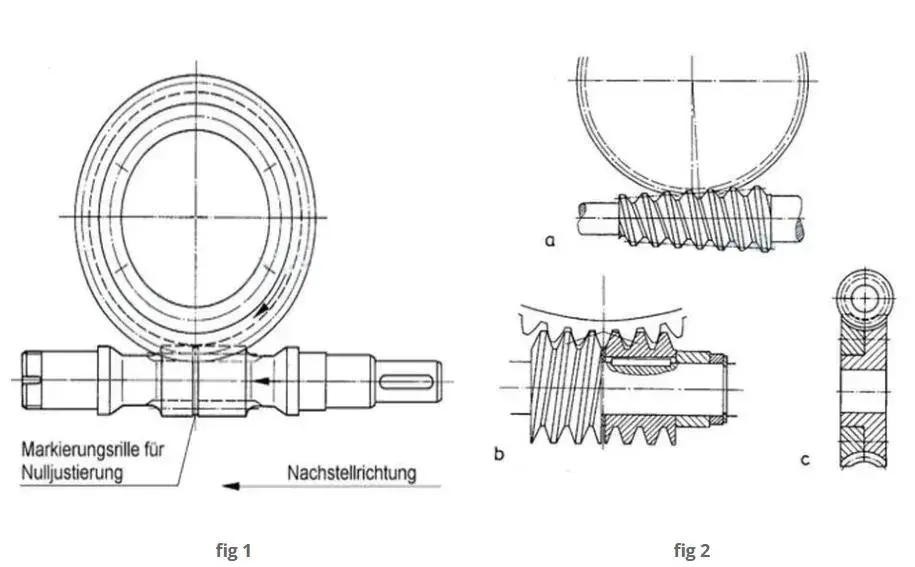

Atstumas reguliuojamas ašine kryptimi perstumiant slieką, kad atitinkamas danties storis būtų suderintas su ratu, taip pasiekiamas norimas laisvumo lygis (žr. 1 pav.). Šis metodas leidžia lengvai, tiksliai sureguliuoti atstumą montavimo metu ir nuolat reguliuoti susidėvėjusius krumpliaračius, nepažeidžiant dantų kontakto ar sukibimo.

Alternatyvūs atstumo reguliavimo metodai yra šie: centro atstumo keitimas naudojant ekscentrinę stebulę slieko velenui ir ratui; ašine kryptimi juda kūginis sliekas (2a pav.); slieko padalijimas į dvi dalis, kurias galima pasukti arba perkelti viena kitos atžvilgiu (Ott sistema, 2b pav.); arba rato padalijimas į du reguliuojamus diskus (2c pav.).

Surinkimo įspėjimas

Mūsų Raydafon Duplex Worms Gear turi skirtingus dantų modulius kairėje ir dešinėje pusėse, todėl montavimo metu sliekinės pavaros turi būti tiksliai sulygiuotos. Štai keli pagrindiniai žingsniai, kuriuos reikia atsiminti:

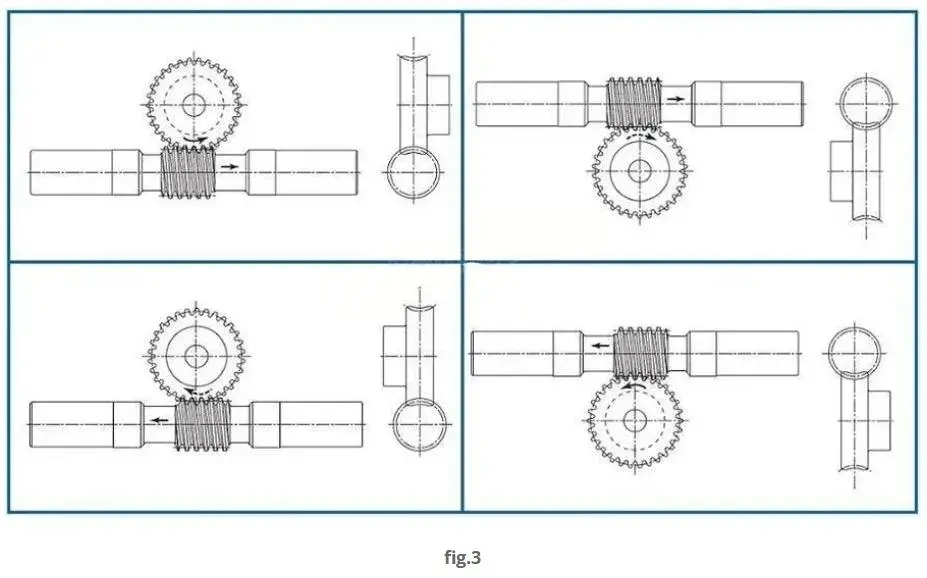

Prieš montuodami patikrinkite surinkimo krypties ženklą. Ant kiekvienos dvigubos sliekinės pavaros ir sliekinės pavaros yra rodyklė, kuri yra instaliacinis „kompasas“. Montuodami iš priekio turite įsitikinti, kad sliekinės pavaros ir sliekinės pavaros rodyklės būtų nukreiptos ta pačia kryptimi (žr. 3 pav.). Jei rodyklės kryptis yra atvirkštinė arba neteisinga, sliekinės krumpliaračio centro atstumas bus per didelis ir jis netilps. Net jei jis vos sumontuotas, krumpliaračių sujungimas turės problemų ir neilgai truks dantys išmušti ar užstrigti, o tai užtruks!

Atskaitos padėties tikrinimas

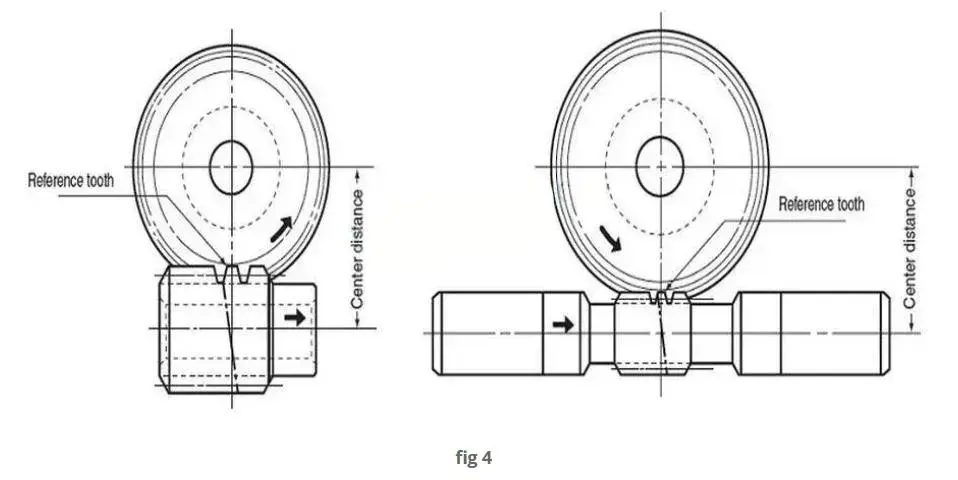

V formos griovelis (60°, 0,3 mm gylio) dvipusio sliekinio danties galo pakraštyje žymi atskaitos dantį. Pavarų rinkinys pasiekia beveik nulinį atstumą (± 0,045), kai šis atskaitos dantis sulygiuoja su sliekinio rato sukimosi centru nurodytu atstumu „a“ (žr. 4 pav.).

Produkto savybės

Raydafon, Kinijoje jau seniai dirbantis mechaninės pavarų dėžės gamintojas, jau seniai yra patikimas daugelio mašinų gamintojų tiekėjas, tiekdamas klientams aukštos kokybės dvipuses sliekines pavaras už prieinamą kainą ir išskirtinį savo gamyklos meistrų meistriškumą. Mūsų gaminiai yra sukurti sudėtingoms darbo sąlygoms, o trys pagrindiniai privalumai leidžia valdyti įrangą be rūpesčių.

Dviejų modulių konstrukcija, efektyvesnė transmisija: Raydafon dvipusės sliekinės pavaros naudoja skirtingus modulius kairiajame ir dešiniajame danties paviršiuose, lygiai taip pat, kaip įrengiant „dvigubo variklio“ įrangą. Didelio stiprumo vario lydinio sliekinės pavaros yra suderintos su tiksliai kaltu legiruotojo plieno sliekinėmis pavaromis. Po aštuonių šlifavimo rankiniu būdu įkandimas yra sandarus ir neslysta, o transmisijos efektyvumas yra 20% didesnis nei įprastų sliekinių pavarų. Tekstilės mašinų gamykla Džedziange pranešė, kad pakeitus mūsų dvipusį sliekinį pavarą, įrangos energijos sąnaudos labai sumažėjo.

Dviejų pakopų transmisija, didelis sukimo momentas ir mažas triukšmas: unikali dviejų pakopų transmisijos struktūra padvigubina dvipusių sliekinių pavarų sukimo momentą, o važiavimo triukšmas yra dar mažesnis. Nesvarbu, ar tai būtų tikslus sunkiųjų staklių derinimas, ar nuolatinis didelės transportavimo įrangos veikimas, jį galima lengvai valdyti. Maisto perdirbimo gamykla Guangdonge teigė, kad anksčiau įranga važiuodama keldavo didelį triukšmą, tačiau pakeitus mūsų gaminius, dirbtuvėse daug tyliau.
