Kas turi įtakos kūginės pavaros apkrovai?

Kūginės krumpliaračiai atlieka svarbų vaidmenį perduodant judesį ir sukimo momentą tarp susikertančių velenų, ypač didelės apkrovos pramoninėse sistemose, tokiose kaip automobilių pavaros, kasybos įranga, jūrų varomoji jėga, robotika ir automatizuotos mašinos. Kai inžinieriai vertina našumą, visada iškyla vienas esminis klausimas: kas turi įtakos kūginės pavaros apkrovai? Atsakymas slypi medžiagų mokslo, pavarų geometrijos, terminio apdorojimo, paviršiaus apdailos, tepimo ir tikslios gamybos standartų derinyje. Keliamoji galia niekada nėra nustatoma pagal vieną parametrą. Tai visapusiško inžinerinio balanso rezultatas.

„Raydafon Technology Group Co., Limited“ projektuoja ir gaminame tiksliųjų pavarų sistemas reiklioms reikmėms, kur sukimo momento stabilumas, atsparumas nuovargiui ir ilgas tarnavimo laikas yra neginčijami. Mūsų inžinierių komanda supranta, kad apkrova tiesiogiai lemia patikimumą, eksploatavimo saugą ir visas gyvavimo ciklo išlaidas. Naudodami kontroliuojamus gamybos procesus mūsų gamykloje, pažangias tikrinimo sistemas ir optimizuotą dantų geometrijos dizainą užtikriname, kad kiekviena Precision Gear atitiktų tarptautinius stiprumo ir ilgaamžiškumo standartus. Šiame straipsnyje pateikiamas išsamus techninis veiksnių, turinčių įtakos, paaiškinimaskūginė pavaraapkrova ir kaip profesionali gamyba užtikrina pastovų veikimą.

Turinys

• Kokį vaidmenį atlieka medžiagų parinkimas ir terminis apdorojimas apkrovoje?
• Kaip krumpliaračio geometrija įtakoja kūginės pavaros apkrovos pasiskirstymą?
• Kodėl gamybos tikslumas lemia realaus pasaulio apkrovos našumą?
• Santrauka
• DUK

Kokį vaidmenį atlieka medžiagų parinkimas ir terminis apdorojimas apkrovoje?

Medžiagos pasirinkimas yra kūginės pavaros apkrovos pagrindas. Pavaros mechaninis stiprumas, kietumo profilis, atsparumas nuovargiui ir atsparumas smūgiams visų pirma priklauso nuo pagrindinės medžiagos ir vėlesnio terminio apdorojimo. Be tinkamos medžiagų inžinerijos net pati tiksliausia pavarų geometrija negali atlaikyti didelio sukimo momento ar ciklinio įtempio.

1. Įprastos didelės apkrovos kūginių krumpliaračių medžiagos

Savo gamykloje mes paprastai gaminameTiksli pavaragaminiai, kuriuose naudojami šie legiruoti plienai:

• 20CrMnTi angliavandenilių pavaroms, kurioms reikalingas didelis paviršiaus kietumas
• 42CrMo vidutinio ir didelio sukimo momento transmisijai
• 18CrNiMo7-6, skirtas sunkioms pramonės ir kasybos reikmėms
• Nerūdijančio lydinio variantai korozinei aplinkai

Kiekviena medžiaga suteikia skirtingą pusiausvyrą tarp šerdies ir paviršiaus kietumo. Pavyzdžiui:

2. Terminio apdorojimo procesai, kurie pagerina apkrovą

Terminis apdorojimas tiesiogiai veikia lenkimo nuovargio stiprumą ir paviršiaus kontakto stiprumą. Pagrindiniai mūsų gamykloje naudojami procesai yra šie:

• Karbiuravimas, siekiant padidinti paviršiaus anglies kiekį
• Grūdinimas siekiant pagerinti kietumą
• Grūdinimas siekiant sumažinti trapumą
• Nitridavimas atsparumui dilimui užtikrinti
• Indukcinis grūdinimas vietiniam stiprinimui

Karbiuruotos pavaros sukuria kietą išorinį sluoksnį, atsparų įdubimams, išlaikant tvirtą šerdį, galinčią sugerti smūgines apkrovas. Šis dviejų konstrukcijų dizainas žymiai padidina keliamąją galią. „Raydafon Technology Group Co., Limited“ kruopščiai kontroliuoja karbiuravimo gylį, paprastai nuo 0,8 mm iki 1,5 mm, priklausomai nuo modulio dydžio.

3. Nuovargio stiprumo ir apkrovos įvertinimo standartai

Kūginės pavaros apkrova skaičiuojama pagal ISO ir AGMA standartus. Svarstomi du pagrindiniai gedimo būdai:

• Lenkimo nuovargio nepakankamumas prie danties šaknies
• Kontaktinio nuovargio gedimas ant danties šono

Netinkamas medžiagos pasirinkimas sumažina abi varžos vertes. Mūsų Precision Gear sprendimams atliekama metalografinė patikra ir kietumo bandymai, siekiant patikrinti konstrukcijos nuoseklumą prieš išsiunčiant. Galiausiai medžiagos ir terminis apdorojimas apibrėžia teorinį maksimalų krumpliaračio sukimo momentą. Be tinkamos metalurgijos, geometrijos ir tepimo patobulinimai negali kompensuoti silpnų konstrukcinių pamatų.

Kaip krumpliaračio geometrija įtakoja kūginės pavaros apkrovos pasiskirstymą?

Nors medžiaga suteikia stiprumo, geometrija lemia, kaip ši jėga naudojama. Prastas apkrovos pasiskirstymas tarp dantų paviršių dramatiškai sumažina realią apkrovą. Net ir didelio stiprumo plienas per anksti sugenda, jei įtempių koncentracija yra per didelė.

1. Pagrindiniai geometriniai parametrai

Šie parametrai turi įtakos kūginės pavaros apkrovai:

• Modulis
• Dantų skaičius
• Slėgio kampas
• Spiralinis kampas
• Veido plotis
• Danties profilio modifikavimas

Didesnis modulis padidina danties storį ir pagerina lenkimo stiprumą. Didesnis paviršiaus plotis paskirsto apkrovą didesniame kontaktų plote. Tačiau šie koregavimai turi atitikti sistemos projektavimo apribojimus.

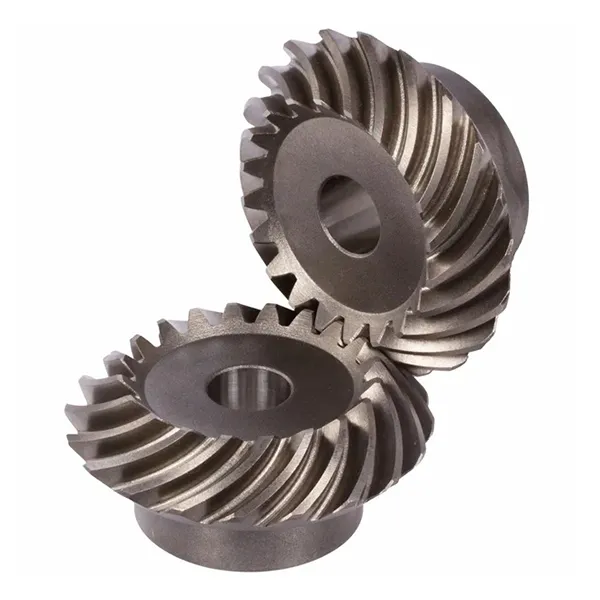

2. Spiralinės kūginės ir tiesios kūginės pavaros

Spiralinės kūginės krumpliaračiai paprastai pasižymi didesne apkrova, palyginti su tiesiomis kūginėmis krumpliaračiais dėl laipsniško dantų sujungimo. Tai sumažina smūgio apkrovą ir triukšmą.„Raydafon Technology Group Co., Limited“.specializuojasi spiralinių tiksliųjų pavarų gamyboje didelio sukimo momento sistemoms.

3. Įkelkite kontaktų modelio optimizavimą

Tinkami dantų kontaktų modeliai apsaugo nuo vietinės perkrovos. Mūsų gamykla naudoja pavarų kontaktų analizės programinę įrangą, kad imituotų:

• Perdavimo klaida
• Apkrovos pasiskirstymas esant sukimo momentui
• Šiluminio plėtimosi poveikis
• Veleno įlinkio efektai

Mikrogeometrijos modifikacijos, tokios kaip karūnavimas ir švino korekcija, padeda subalansuoti kontaktinį stresą. Tai tiesiogiai pagerina eksploatacinę apkrovą, užkertant kelią priešlaikiniam įdubimui.

4. Mūsų kūginės tikslios pavaros techniniai parametrai

Optimizuodami geometriją užtikriname, kad kiekviena tiksli pavara veiktų saugiose įtempių ribose net esant didžiausiam sukimo momentui.

Kodėl gamybos tikslumas lemia realaus pasaulio apkrovos našumą?

Teorinę kūginės pavaros apkrovą galima pasiekti tik griežtai kontroliuojant gamybos tikslumą. Dantų profilio nukrypimai, žingsnio paklaida, išsiveržimas arba paviršiaus apdaila žymiai sumažina faktinę apkrovą.

1. Apdirbimo tikslumas

Didelė apkrova reikalauja griežtos tolerancijos kontrolės. Mūsų gamykla naudoja:

• CNC spiralinės kūginės pavaros pjovimo staklės
• Penkių ašių apdirbimo centrai
• Pavarų šlifavimo staklės
• CMM tikrinimo sistemos

Raydafon palaiko griežtą matmenų tolerancijos kontrolę, kad užtikrintų nuoseklią dantų geometriją visose partijose.

2. Paviršiaus apdaila ir šlifavimas

Antžeminės pavaros pasižymi mažesne trintimi ir geresniu kontaktų pasiskirstymu. Tikslus šlifavimas pagerina:

• Kontaktinio santykio stabilumas
• Triukšmo mažinimas
• Tepimo plėvelės formavimas
• Nuovargio gyvenimas

Štai kodėl mūsų „Precision Gear“ sprendimai, skirti didelės spartos darbams, yra visiškai šlifuoti, o ne tik frezuoti.

3. Kokybės tikrinimas ir testavimas

Apkrovos našumo patvirtinimas apima:

• Dantų kontaktinio modelio tyrimas
• Kietumo matavimas
• Magnetinių dalelių patikrinimas
• Dinaminis balansavimas

„Raydafon Technology Group Co., Limited“ prieš išsiuntimą taiko kelių etapų patikrinimą. Tai užtikrina, kad apkrovos apskaičiavimai paverstų tikrą eksploatavimo patvarumą. Gamybos tikslumas sumažina atotrūkį tarp dizaino ir lauko našumo. Net aukščiausios kokybės medžiagos negali kompensuoti prastos apdirbimo kokybės.

Santrauka

Kas turi įtakos kūginės pavaros apkrovai? Atsakymas slypi medžiagos stiprumo, optimizuotos geometrijos, kontroliuojamo terminio apdorojimo, paviršiaus apdailos ir griežto gamybos tikslumo derinyje. Kiekvienas veiksnys prisideda prie atsparumo lenkimui ir paviršiaus kontakto patvarumo. „Raydafon Technology Group Co., Limited“ integruojame metalurgijos patirtį, pažangias apdirbimo technologijas ir griežtus tikrinimo standartus, kad sukurtume aukštos kokybės tiksliųjų pavarų sistemas, pritaikytas pramonės poreikiams.

Jei vertinate pavarų tiekėjus, skirtus didelio sukimo momento reikmėms, mūsų inžinierių komanda yra pasirengusi paremti jūsų projektą techninėmis konsultacijomis ir pritaikyta gamyba.Susisiekite su „Raydafon Technology Group Co., Limited“.šiandien aptarti savo poreikius ir gauti išsamią citatą.

DUK

1 klausimas: kas labiausiai paveikia kūginės pavaros apkrovą pramonėje?
Medžiagos stiprumas ir terminio apdorojimo kokybė dažniausiai turi didžiausią įtaką, nes jie lemia lenkimo nuovargį ir paviršiaus sąlyčio atsparumą. Tačiau norint pasiekti visišką apkrovą, geometrija ir apdirbimo tikslumas turi atitikti medžiagos savybes.

2 klausimas: kaip terminis apdorojimas pagerina kūginės pavaros apkrovą?
Terminis apdorojimas padidina paviršiaus kietumą, išlaikant kietą šerdį. Ši dviguba struktūra apsaugo nuo danties šaknų lūžimo ir paviršiaus įdubimo, kai kartojasi sukimo momento ciklai.

3 klausimas: ar pavaros tikslumo laipsnis turi įtakos apkrovai?
Taip. Didesnis tikslumas sumažina įtempių koncentraciją ir netolygų apkrovos pasiskirstymą. Tai leidžia pavarai saugiai veikti arčiau teorinės apkrovos ribos be priešlaikinio nusidėvėjimo.

4 klausimas: kodėl didelės apkrovos sistemoms tinka spiralinė kūginė pavara?
Spiralinės kūginės krumpliaračiai įsijungia palaipsniui ir tolygiau paskirsto jėgą danties paviršiuje. Tai sumažina smūgio įtampą ir padidina efektyvią apkrovą, palyginti su tiesiomis kūginėmis pavaromis.

5 klausimas: ar tepimo sąlygos gali turėti įtakos kūginės pavaros apkrovai?
Tinkamas tepimas apsaugo nuo metalo sąlyčio su metalu ir sumažina paviršiaus nuovargį. Netinkamas tepimas padidina trintį ir šilumą, sumažina efektyvią apkrovą ir sutrumpina tarnavimo laiką.
