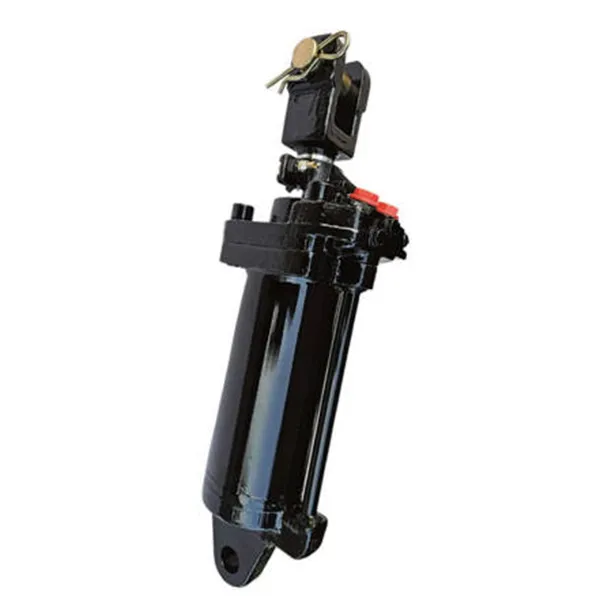

EP-TF1304.55.012 Hidraulinis kėlimo cilindras

Pagrindinės inžinerinės specifikacijos

Produkto komponentai

Seno cilindro keitimas į EP-TF1304.55.012 hidraulinį kėlimo cilindrą yra protingas žingsnis, tačiau norėdami išnaudoti visas šio tvirto hidraulinio kėlimo cilindro galimybes, norėsite jį suporuoti su tinkamomis dalimis. Pakalbėkime apie tai, kas geriausiai veikia.

Pradėkite nuo hidraulinių valdymo vožtuvų – šie maži darbiniai arkliukai turi neatsilikti nuo cilindro srauto reikalavimų. Jei jūsų vožtuvo GPM / LPM reitingas yra per žemas, jis užkimš sistemą ir sulėtins pramoninio hidraulinio kėlimo cilindro judėjimą. Niekas nenori vėluojančios sąrankos, todėl vožtuvo suderinimas su cilindro poreikiais yra nediskutuotinas.

Tada yra hidraulinis siurblys. Jei atnaujinate į galingesnį hidraulinį kėlimo cilindrą, kaip šis, jūsų dabartinis siurblys gali jo nenupjauti. Turite patikrinti, ar jis gali stumti pakankamai skysčio, kad cilindras judėtų reikiamu greičiu. Nedidelis siurblys sulaikys net sunkiausią sunkiasvorį hidraulinį kėlimo cilindrą, todėl nepraleiskite šio patikrinimo.

Nepamirškime pagrindinių dalykų: aukščiausios lentynos hidraulinio skysčio ir filtrų. Pagalvokite apie juos kaip apie savo hidraulinio kėlimo cilindro gyvybę. Švarus skystis palaiko sandariklių formą, sustabdo nuotėkį ir susidėvėjimą, dėl kurio gali atsirasti bako veikimas. Sutaupyti pigių skysčių ar senų filtrų yra greitas būdas sutrumpinti šio patikimo hidraulinio kėlimo cilindro eksploatavimo laiką – taigi, šiek tiek papurkškite, verta.

Kaip apskaičiuoti hidraulinio cilindro keliamąją galią

Išsiaiškinti, kiek hidraulinis cilindras gali pakelti, nėra tik matematikos pratimas – labai svarbu pasirinkti tinkamą įrangą. Nesvarbu, ar naudojate hidraulinį kėlimo cilindrą, skirtą žirkliniams keltuvams, medžiagoms perkelti tiesiai į viršų ar automobiliams kelti, pasirinkę tinkamą dydį, daiktai bus saugūs, veiks gerai ir nekainuos daugiau nei reikia.

Pradėkite nuo pagrindinės formulės – nereikia jos per daug komplikuoti. Kėlimo jėga sumažėja iki slėgio, padaugintos iš cilindro efektyvaus ploto. Metrikoje tai yra jėga (niutonais) = slėgis (paskaliais) × plotas (kvadratiniais metrais). Imperijos atveju tai yra jėga (svarai) = slėgis (PSI) × plotas (kvadratiniai coliai). Norėdami gauti plotą, tiesiog naudokite π kartų (pusės angos skersmens) kvadratą. Tarkime, kad turite didelio našumo hidraulinį kėlimo cilindrą su 100 mm skersmens (tai yra apie 3,94 colio) 200 barų (maždaug 2 900 PSI) slėgiu. Plotas būtų 3,14 karto (0,05 kvadratinio metro), tai yra 0,00785 kvadratiniai metrai. Padauginkite tai iš 200 × 10⁵ paskalių ir pamatysite maždaug 15 700 niutonų jėgos – pakankamai atlaikyti sunkias apkrovas.

Kitas, nepamirškite smūgio ilgio. Nuo to priklauso, kiek aukštai reikia pakelti. Nesvarbu, ar tai kompaktiškas hidraulinis kėlimo cilindras, skirtas doko lygintuvams, ar ilgo eiga, skirtas teleskopiniams keltuvams, įsitikinkite, kad eiga atitinka reikiamą vertikalų judesį. Per trumpas ir negalite pasiekti; per ilgai ir eikvojate vietą.

Tada yra realūs dalykai, kurie įtakoja tą teorinę jėgą – trintis, cilindro įtaisymo kampas, jo judėjimo greitis. Štai kodėl pridedate saugos koeficientą, paprastai nuo 1,2 iki 1,5. Vertikaliems hidrauliniams kėlimo cilindrams kritinėse vietose, pvz., liftuose ar kėlimo platformose, ta papildoma atsarga nėra privaloma – tai būtina, kad daiktai būtų saugūs.

Galiausiai patikrinkite, kaip sumontuotas cilindras. Tai, kaip jis pritvirtinamas, turi įtakos jėgos perdavimui. Jei naudojate OĮG hidraulinį kėlimo cilindrą pagal užsakymą, įsitikinkite, kad tvirtinimo taškai gali atlaikyti visą apkrovą nesulenkdami ir nesusidėvėdami. Nesvarbu, ar jums reikia vieno veikimo hidraulinio kėlimo cilindro stalams kelti, ar dvigubo veikimo cilindro vertikaliems darbams, mūsų Raydafon komanda gali padėti nustatyti tinkamą dydį ir sąranką. Tiesiog pasakykite mums apkrovą, eigą ir slėgį, ir mes nukreipsime jus prie darbui tinkamo hidraulinio kėlimo cilindro.

DUK

1 klausimas: kaip sužinoti, ar mano dabartinis cilindras yra per mažo dydžio šiam darbui?

A: Dažni požymiai yra nesugebėjimas pakelti mašinos vardinės apkrovos, labai lėtas veikimas, net kai variklis dirba dideliais sūkiais, arba sistemos slėgio mažinimo vožtuvas, dažnai įsijungiantis įprasto naudojimo metu.

2 klausimas: kokie yra vidinio stūmoklio sandariklio nuotėkio požymiai?

A: Akivaizdžiausias ženklas yra „cilindro dreifas“, kai pakelta apkrova lėtai nusileidžia be jokio valdymo įvesties. Taip pat galite pastebėti energijos praradimą ir lėtesnį nei įprasta ciklo laiką.

3 klausimas: ar galiu paprasčiausiai pakeisti savo cilindrą didesniu, kad gaučiau daugiau galios?

A: Nors didesnės angos cilindras suteikia daugiau jėgos, turite užtikrinti, kad likusi sistemos dalis (siurblys, vožtuvai, žarnos) galėtų užtikrinti tinkamą srautą. Taip pat turite patikrinti, ar naujojo cilindro fiziniai matmenys ir tvirtinimo taškai tiks jūsų mašinai. Jei nesate tikri, kreipkitės į specialistą.

4 klausimas: mano hidraulinis cilindras teka iš galo, kur išeina strypas. Ką tai reiškia?

A: Tai rodo strypo sandariklio gedimą, kurį greičiausiai sukėlė įbrėžtas arba pažeistas strypas, užterštumas arba paprastas susidėvėjimas. Patvarus EP-TF1304.55.012 valytuvas ir kietas chromo strypas sukurti taip, kad sumažintų šią dažną problemą.
