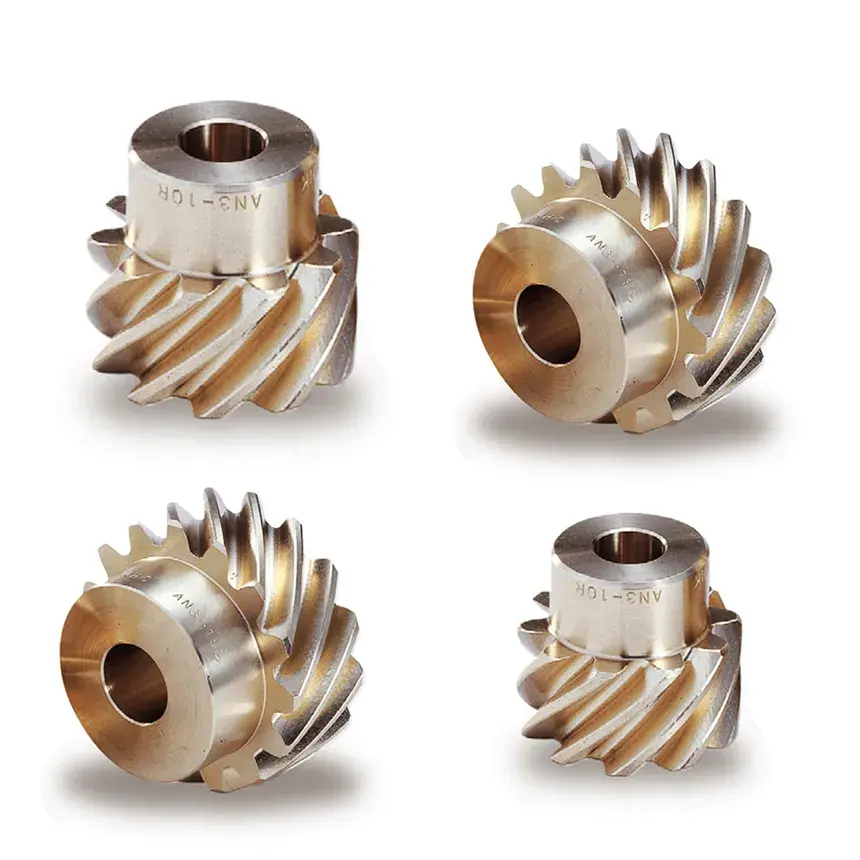

Perbraukė spiralinius krumpliaračius

„Raydafon“ yra Kinijoje įsikūręs originalios įrangos gamintojų gamintojas ir kryžminių sraigtinių krumpliaračių, skirtų tiksliiesiems instrumentams, medicinos įrangai, automobilių pagalbinėms pavaroms, išmaniesiems namų įrenginiams ir pramoninėms mašinoms, gamintojas ir tiekėjas. Standartinis diapazonas apima modulį 0,8-4 mm, veleno kampas reguliuojamas 25°-90°, šlifuoto danties paviršius, perdavimo efektyvumas virš 90%. Galimos medžiagos: didelio stiprumo legiruotasis plienas, nerūdijantis plienas, aliuminio bronza, nailonas ir dilimui atsparus inžinerinis plastikas. Kryžminio sraigtinio danties konstrukcija perduoda galią tarp nelygiagrečių ir nesusikertančių velenų, taupo išdėstymo erdvę ir sumažina važiavimo triukšmą. Palaikomas individualus modulis, dantų skaičius, veleno kampas, kiaurymė, raktų griovelis, medžiagos ir paviršiaus apdorojimas. Galimi užsakymų pavyzdžiai, masiniai užsakymai ir privačios etiketės pakuotės. Siųskite brėžinio ar pavyzdžio informaciją, reikalingą medžiagą, kiekį ir paskirties uostą, kad gautumėte greitą citatą.
Kinijos OEM Crossed Helical Gear gamintojas

Kryžminių spiralinių krumpliaračių, skirtų nelygiagrečiam velenui tiksliųjų instrumentų ir pramoninių pavarų pavarų dėžėms, gamintojas

„Raydafon“ yra Kinijoje įsikūręs OEM gamintojas ir tiekėjas kryžminių sraigtinių krumpliaračių, dar vadinamų sraigtinėmis pavaromis. Kryžminiai sraigtiniai krumpliaračiai perduoda galią tarp nelygiagrečių ir nesusikertančių velenų, todėl jie tinka kompaktinei automatikos įrangai, nešiojamojo kompiuterio aušinimo ventiliatoriams, dantų kėdžių reguliavimo sistemoms, automobilių variklių pagalbinėms pavaroms ir išmaniesiems užuolaidų perdavimo įrenginiams. Standartinis diapazonas apima modulį 0,8-4 mm, veleno kampas reguliuojamas 25°-90°, šlifuoto danties paviršius ir transmisijos efektyvumas virš 90%. Galimos medžiagos: didelio stiprumo legiruotasis plienas, nerūdijantis plienas, aliuminio bronza, nailonas ir dilimui atsparus inžinerinis plastikas. Palaikomas individualus modulis, dantų skaičius, veleno kampas, kiaurymė, raktų griovelis, medžiagos ir paviršiaus apdorojimas. Atsiųskite savo brėžinį ar pavyzdį, reikalingą medžiagą, kiekį ir paskirties uostą, kad paprašytumėte citatos.

0,8-4 mmModulio diapazonas
25°-90°Veleno kampas
>90 proc.Perdavimo efektyvumas
5 MedžiagosPlienas · nerūdijantis · bronza · nailonas · plastikas

Kodėl kryžminiai sraigtiniai krumpliaračiai naudojami ten, kur įprastos pavaros netelpa

Standartinės cilindrinės, sraigtinės ir kūginės pavaros perduoda galią tarp lygiagrečių arba susikertančių velenų. Kai mašinos išdėstymas nustato du velenus ne lygiagrečiu, nesusikertančiu kampu, įprastos krumpliaračiai negali tinkamai susijungti. Kryžminiai sraigtiniai krumpliaračiai tai išsprendžia naudojant sraigtinę danties formą, kuri leidžia dviem velenams perduoti galią kampu, paprastai nuo 25° iki 90°.

Dėl to kryžminės sraigtinės pavaros tinka kompaktiškoms konstrukcijoms. Nešiojamojo kompiuterio aušinimo ventiliatoriuje tarpas tarp variklio veleno ir ventiliatoriaus mentės veleno yra labai mažas. Odontologinės kėdės reguliavimo sistemoje atlošo ir sėdynės pavaros velenai yra skirtingais kampais. Automobilio variklio pagalbinėje pavaroje vandens siurblys ir generatoriaus įvesties velenai yra nukrypę nuo pagrindinės pavaros. Kryžminės sraigtinės krumpliaračiai įveikia šiuos išdėstymus nepridedant didelių pavarų dėžių ar kūginių pavarų komplektų.

Raydafon gamina kryžminius sraigtinius krumpliaračius iš įvairių medžiagų, todėl pirkėjai gali pritaikyti pavarą pagal apkrovos, greičio, korozijos ir triukšmo reikalavimus. Norėdami sužinoti susijusius įrankių tipus, peržiūrėkite visąTiksli pavarakategorija,Sraigtinė pavarapuslapis irKūginė pavarapuslapį.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives

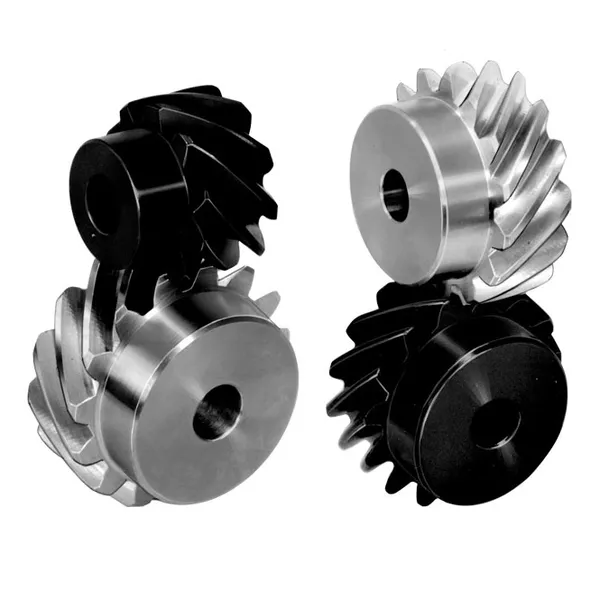

Kryžminiai sraigtiniai krumpliaračiai nelygiagrečiam velenui transmisijai

Standartinių specifikacijų diapazonas ir medžiagų parinktys

Žemiau esančioje lentelėje pateikiamas standartinis Raydafon kryžminių sraigtinių krumpliaračių specifikacijų diapazonas. Jei jūsų įrangai reikia kitokio modulio, danties numerio, veleno kampo, kiaurymės ar rakto griovelio, išsiųskite OEM brėžinį arba fizinį pavyzdį, skirtą gamybai pagal užsakymą.

Parametras Standartinis diapazonas Pasirinktinė parinktis
Modulis 0,8-4 mm Galimas individualus modulis
Veleno kampas 25°-90° Galimas individualus kampas
Danties paviršius Žemė Šlifavimas, šlifavimas, fosfatavimas
Perdavimo efektyvumas daugiau nei 90 proc. Priklauso nuo medžiagos, kampo ir tepimo
Anga ir raktas Standartinė anga su raktu Individualizuota kiaurymė, raktų griovelis, varžtas, D forma
Paviršiaus apdorojimas Antikorozinė alyva Juodasis oksidas, cinkavimas, terminis apdorojimas
Medžiaga Didelio stiprumo legiruotas plienas Nerūdijantis plienas, aliuminio bronza, nailonas, inžinerinė plastika

Reikia medžiagų palyginimo arba rekomendacijos jūsų programai? Atsiųskite informaciją apie apkrovą, greitį, aplinką ir įrengimo vietą. Raydafon pasiūlys medžiagą ir specifikacijas, kurios geriausiai atitiktų jūsų darbo sąlygas.

Galimi medžiagų tipai

Steel crossed helical gears

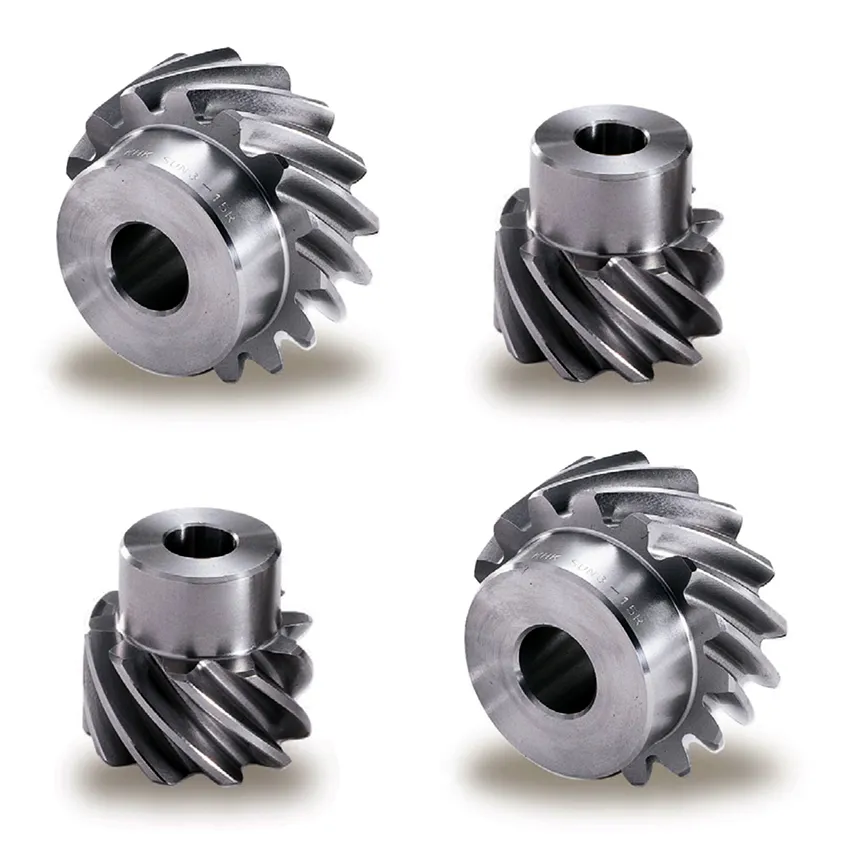

Plieniniai kryžminiai sraigtiniai krumpliaračiai

Didelio stiprumo legiruotasis plienas, skirtas didelėms apkrovoms ir didelio sukimo momento taikymui pramoninėse pavarose ir automobilių pagalbinėse sistemose.

Stainless steel crossed helical gears
Nerūdijančio plieno kryžminiai sraigtiniai krumpliaračiai

Atsparus korozijai medicinos įrangai, maisto mašinoms, drėgnai aplinkai ir lauko instaliacijoms.

Aluminum bronze crossed helical gears

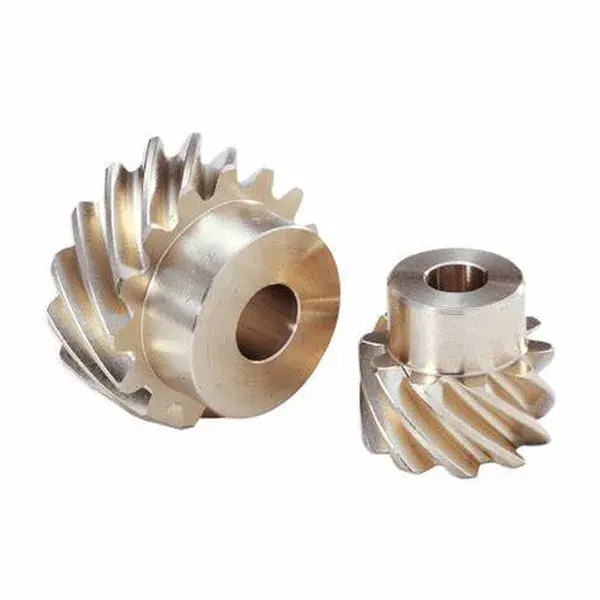

Aliuminio bronzos kryžminiai spiraliniai krumpliaračiai

Geras atsparumas dilimui ir keliamoji galia, tinka sunkioms mašinoms, kasybos įrangai ir didelio sukimo momento transmisijai.

Nylon crossed helical gears

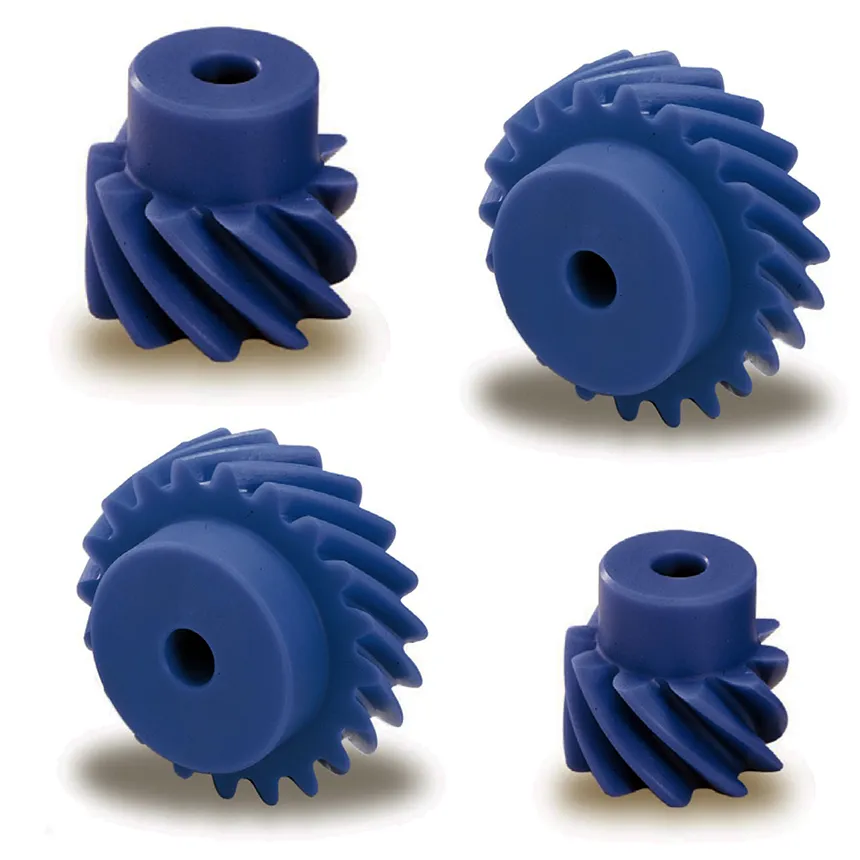

Nailono kryžminiai spiraliniai krumpliaračiai

Lengvas ir tylus veikimas išmaniesiems namų įrenginiams, biuro įrangai ir mažos apkrovos tiksliams instrumentams.

Taikymas tiksliuosiuose instrumentuose, medicinos įrangoje ir pramoninėse pavarose

Elektronika Nešiojamojo kompiuterio aušinimo ventiliatoriaus transmisija

Mikronų lygio tikslumas telpa į kompaktišką erdvę tarp variklio veleno ir ventiliatoriaus mentės veleno, palaiko ventiliatorių tylų ir palaiko ploną ir lengvą dizainą.

Medicinos Odontologinės kėdės reguliavimas keliais kampais

Perduoda galią atlošo ir sėdynės komponentams skirtingais kampais. Medicininės kokybės medžiagų parinktys užtikrina saugų ir patikimą veikimą.

Automobiliai Variklio pagalbinė pavara

Atlaiko didelius sukimo momentus ir smūgines apkrovas iš vandens siurblių ir generatorių. Terminis apdorojimas pagerina atsparumą dilimui ir stiprumą esant aukštai temperatūrai ir vibracijai.

Išmanūs namai Išmanusis užuolaidų perdavimas

Perduoda nelygiagrečiu kampu su mažu triukšmu, taupo montavimo vietą ir suteikia namų automatikos sistemoms komforto.

Norėdami sužinoti susijusius transmisijos komponentus, peržiūrėkiteSraigtinė pavarakategorija,Sliekinė pavara ir sliekinis velenaspuslapis irSpur pavaradiapazonas.

Kokybės įrodymai, tikrinimas ir eksporto palaikymas

Medžiagų ir terminio apdorojimo įrašai

Medžiagos kokybės ir terminio apdorojimo įrašai gali būti pateikti kartu su masinėmis siuntomis, kad pirkėjas galėtų peržiūrėti kokybę.

Dantų profilio ir matmenų patikrinimas

Modulis, danties numeris, veleno kampas, anga, griovelis ir danties paviršius tikrinami pagal užsakytą brėžinį arba kliento pavyzdį.

Tinklo ir triukšmo patikrinimas

Prieš pakuojant patikrinama, ar mėginiai ir didelės partijos yra sklandžiai sujungtos, žemas triukšmas ir stabilus perdavimas.

Eksporto pakuotė

Pavaros yra supakuotos su antikorozine alyva ir apsauginiu apvalkalu. Masiniai užsakymai gali būti sudėti į padėklus ir surišti kroviniams gabenti jūra, oro transportu arba greituoju pristatymu.

Individualizuotas OEM užsakymo procesas

01 veiksmas Siųsti išsamią paraiškos informaciją

Pateikite modulį, danties numerį, veleno kampą, kiaurymę, griovelį, medžiagą, paviršiaus apdorojimą, kiekį ir paskirties prievadą.

02 veiksmas Brėžinys arba pavyzdžių apžvalga

Raydafon peržiūri OEM brėžinį arba fizinį pavyzdį ir patvirtina specifikaciją bei medžiagos pasirinkimą.

03 veiksmas Pavyzdys ir patvirtinimas

Individualiems projektams „Raydafon“ gamina pavyzdį pirkėjo patvirtinimui prieš masinę gamybą.

04 veiksmas Gamyba ir citata

Po patvirtinimo Raydafon pateikia FOB Ningbo pasiūlymą, gamybos grafiką ir pakavimo informaciją.

Dažnai užduodami klausimai

Kas yra kryžminiai sraigtiniai krumpliaračiai?

Kryžminiai sraigtiniai krumpliaračiai, dar vadinami sraigtinėmis pavaromis, yra sraigtiniai krumpliaračiai, susikertantys su nelygiagrečiais, nesusikertančiais velenais. Jie perduoda galią tarp velenų kampu, paprastai nuo 25° iki 90°, ir yra naudojami ten, kur išdėstymo erdvė ribota ir reikalingas sklandus, tylus perdavimas.

Kokį modulį ir veleno kampų diapazoną gamina Raydafon?

Raydafon gamina kryžminius sraigtinius krumpliaračius, kurių modulis yra 0,8-4 mm ir veleno kampas reguliuojamas nuo 25° iki 90°. Šlifuoto danties paviršius ir transmisijos efektyvumas viršija 90 % yra standartiniai gamybos diapazone. Pasirinktinis modulis, dantų skaičius ir veleno kampas palaikomi pagal kliento brėžinius.

Kokios medžiagos yra prieinamos?

Galimos medžiagos: didelio stiprumo legiruotasis plienas, nerūdijantis plienas, aliuminio bronza, nailonas ir dilimui atsparus inžinerinis plastikas. Medžiagos pasirinkimas priklauso nuo apkrovos, greičio, atsparumo korozijai ir triukšmo reikalavimų.

Kokios yra pagrindinės programos?

Kryžminiai sraigtiniai krumpliaračiai naudojami kompaktiškoje automatikos įrangoje, nešiojamojo kompiuterio aušinimo ventiliatoriuose, dantų kėdžių reguliavimo sistemose, automobilių variklių pagalbinėse pavarose, tokiose kaip vandens siurbliai ir generatoriai, ir išmaniųjų užuolaidų perdavimo įrenginiuose. Bet kuriai programai, kuriai reikalinga nelygiagreti veleno pavara ribotoje erdvėje, galima naudoti kryžminius sraigtinius krumpliaračius.

Ar „Raydafon“ gali pagaminti pagal užsakymą OEM skersines sraigtines pavaras?

Taip. Raydafon palaiko OEM gamybą pagal klientų brėžinius arba fizinius pavyzdžius. Galimas individualus modulis, danties numeris, veleno kampas, anga, raktas, medžiaga, paviršiaus apdorojimas ir privačios etiketės pakuotė.

Kokios informacijos reikia citatai?

Atsiųskite brėžinio arba pavyzdžio detales, modulį, danties numerį, veleno kampą, angą, raktų griovelį, medžiagą, paviršiaus apdorojimą, užsakymo kiekį ir paskirties prievadą. Raydafon atsakys pateikdamas FOB Ningbo pasiūlymą ir pristatymo laiką.

Ar siūlote pavyzdžius prieš masinius užsakymus?

Taip. Raydafon gali pagaminti pavyzdžius pirkėjo patvirtinimui prieš masinę gamybą. Mėginio paruošimo laikas priklauso nuo piešimo sudėtingumo ir medžiagos pasirinkimo.

Pasiruošę įsigyti pasirinktinių kryžminių spiralinių pavarų?

Atsiųskite savo brėžinio arba pavyzdžio detales, modulį, danties numerį, veleno kampą, kiaurymę, raktų griovelį, medžiagą, paviršiaus apdorojimą, užsakymo kiekį ir paskirties prievadą. Raydafon patvirtins specifikaciją, prireikus pateiks pavyzdį, tada pateiks FOB Ningbo pasiūlymą su pristatymo laiku ir pakavimo informacija.
