Kodėl tikslūs sliekinės pavaros naudojamos didelio mažinimo reikmėms?

Kompaktiškame pramoninės roboto rankos korpuse servo variklis sukasi 6000 apsisukimų per minutę greičiu. Tačiau išėjimo velenas juda lėtai, apgalvotai tiksliai, duodamas šimtus niutonmetrų sukimo momentą, kad padėtų sunkią naudingąją apkrovą. Komponentas, leidžiantis šią dramatišką transformaciją, yra aTiksli pavara: sliekinė pavara. Įeikite į bet kurią gamybos įmonę ir konvejeriuose, keltuvuose, staklėse ir pakavimo įrangoje rasite sliekines pavaras. Jie yra nepakartojami mechaninio jėgos perdavimo herojai, paverčiantys didelės spartos ir mažo sukimo momento įvestį į mažo greičio ir didelio sukimo momento išvestį tokiu paprastumu, kokio negali prilygti kiti pavarų tipai. Bet kodėl sliekinės pavaros yra numatytasis pasirinkimas didelės redukcijos programoms? Atsakymas slypi unikaliame geometrijos, medžiagų mokslo ir fizikos derinyje, kurio kitos „Precision Gear“ sistemos tiesiog negali pakartoti.

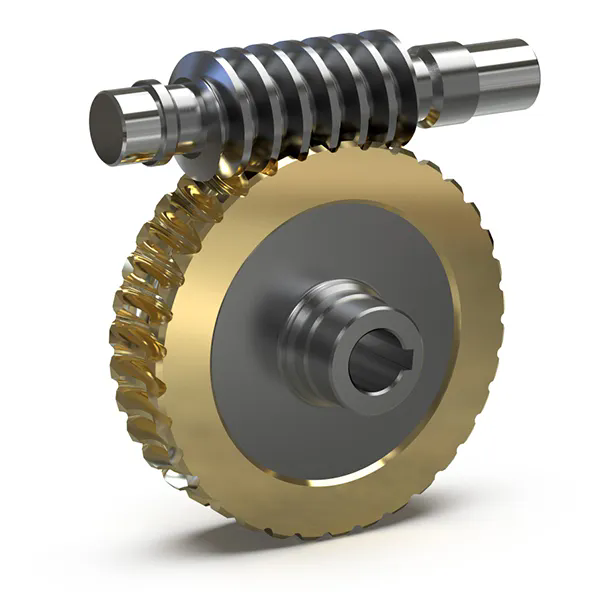

Sliekinės pavaros porą sudaro sriegis (varomasis elementas) ir dantytas ratas (varomasis elementas). Ši konfigūracija siūlo elegantišką esminės inžinerinės problemos sprendimą: kaip vienu etapu pasiekti didelį greičio sumažinimą. Vieno paleidimo sliekas su 60 dantų ratu užtikrina 60:1 mažinimo koeficientą kompaktiškoje pakuotėje. Norint pasiekti tą patį sumažinimą naudojant svirtines pavaras, reikės kelių pakopų išdėstymo, todėl padidėtų sudėtingumas, sąnaudos ir erdvė. Be redukcijos galimybių, sliekinės pavaros siūlo du papildomus privalumus, kurie yra labai svarbūs daugelyje programų: jie užtikrina sklandų, tylų veikimą ir gali būti suprojektuoti taip, kad būtų savaime užsifiksuojantys, neleidžiantys judėti atbuline eiga, kai atjungiama maitinimas. Šiame straipsnyje nagrinėjami techniniai sliekinės pavaros dominavimo didelio redukcijos taikymo srityse pagrindai, pradedant geometriniais principais ir baigiant medžiagų pasirinkimais, kurie apibrėžia jos veikimą.

Turinys

• 1. Dėl ko sliekinės pavaros geometrija idealiai tinka dideliam sumažinimui?
• 2. Kaip sliekinių pavarų slydimas veikia efektyvumą ir susidėvėjimą?
• 3. Kodėl savaime užsifiksuojanti funkcija yra labai svarbi didelio mažinimo programose?
• 4. Kokios techninės specifikacijos apibūdina aukštos kokybės tikslią sliekinę pavarą?
• 5. Išvada
• 6. Dažnai užduodami klausimai (DUK)

1. Dėl ko sliekinės pavaros geometrija idealiai tinka dideliam sumažinimui?

Kad suprastume, kodėl sliekinės pavaros pasižymi dideliu redukciniu režimu, pirmiausia turime suprasti jų geometriją. Įsivaizduokite standartinį varžtą. Sukant jį, jis juda tiesiškai išilgai srieginio veleno. Dabar įsivaizduokite, kad tą varžtą apvyniojate apskritimu, kad jo sriegiai taptų ištisine spirale. Tai yra kirminas. Su juo susikertantis ratas yra krumpliaratis su specialiai nupjautais dantimis, atitinkančiais slieko sriegio profilį. Kai sliekas sukasi, jo sriegiai sukimba su rato dantimis, priversdami ratą suktis. Tai yra pagrindinis sliekinės pavaros veikimo principas.

Raktas į didelį sumažinimą yra ryšys tarp slieko sukimosi ir rato sukimosi. Vieno paleidimo kirminui – sliekui su vienu ištisiniu sriegiu – kiekvienas pilnas slieko apsisukimas pajuda lygiai vieną giją. Šis siūlas spaudžia vieną rato dantį, todėl ratas pasislenka vienu dantimi. Jei ratas turi 60 dantų, tada sliekas turi pasisukti 60 kartų, kad užbaigtų vieną pilną rato apsisukimą. Sumažinimo koeficientas yra tiesiog rato dantų skaičius. Tai yra 60:1 sumažinimas, pasiektas naudojant vieną pavarų porą. Priešingai, norint pasiekti 60:1 sumažinimą naudojant krumpliaračius, reikėtų mažiausiai trijų etapų, kurių kiekvienas turi savo velenus, guolius ir korpusą, o tai žymiai padidins transmisijos sudėtingumą ir kainą.

Geometrija tampa dar galingesnė, kai kalbama apie kelių paleidimo kirminus. Dviejų paleidimų sliekas turi du sriegius, kurie per vieną apsisukimą išstumia po du dantis, todėl rato dantukų sumažinimo santykis padalytas iš dviejų. Trijų paleidimo kirminas padalija santykį iš trijų. Šis lankstumas leidžia dizaineriams suderinti mažinimo santykį su efektyvumu. Didesnis redukcijos koeficientas paprastai reiškia mažesnį efektyvumą, nes reikia daugiau slydimo. Daugkartinio paleidimo sliekai pasižymi didesniu efektyvumu, bet mažesniu mažinimo koeficientu. Dėl šio paprasto geometrinio ryšio – santykis lygus dantų skaičiui, padalytam iš paleidimų – sliekinės pavaros yra toks elegantiškas sprendimas, kai naudojamas didelis sumažinimas. Vienu etapu galite pasiekti santykius nuo 5:1 iki daugiau nei 100:1 – diapazoną, kurį sunku suderinti su kitų tipų Precision Gear.

Be santykio skaičiavimo, sliekinės pavaros geometrija taip pat turi įtakos jo keliamajai galiai. Slieko siūlas yra ištisinė spiralė, o tai reiškia, kad keli dantys liečiasi bet kuriuo metu. Tai paskirsto apkrovą didesniame plote, sumažindama kontaktinį įtampą ir leisdama pavarai atlaikyti didesnį sukimo momentą nei panaši krumplinė pavara. Mūsų gamykloje gaminame sliekines pavaras su tiksliai šlifuotų sriegių profiliais, kad būtų užtikrintas maksimalus kontaktas ir minimali įtempių koncentracija. Dėl šio geometrinio pranašumo sliekinės pavaros yra tinkamiausia tiksli pavara tais atvejais, kai reikia didelio sukimo momento ir kompaktiškos formos.

2. Kaip sliekinių pavarų slydimas veikia efektyvumą ir susidėvėjimą?

Skirtingai nuo cilindrinių ar spiralinių krumpliaračių, kai dantys rieda vienas į kitą minimaliai slysdami, slieko ir jo rato kontaktas daugiausia slysta. Įsivaizduokite kreidos gabalėlį, velkamą per lentą. Slieko siūlas slysta per kiekvieno danties veidą, kai jis sukasi, sukurdamas trintį, kuri generuoja šilumą ir sunaudoja energiją. Šis slydimas yra pagrindinė priežastis, dėl kurios sliekinės pavaros yra mažiau veiksmingos nei kitų tipų pavaros. Priklausomai nuo sumažinimo laipsnio ir konstrukcinių parametrų, efektyvumas gali svyruoti nuo 50% (didelio koeficiento, savaime užsifiksuojančioms konstrukcijoms) iki daugiau nei 90% (mažo koeficiento, kelių paleidimų konstrukcijoms).

Tai nėra dizaino trūkumas; tai fizinė geometrijos pasekmė. Slieko sriegis iš esmės yra varžtas, o rato dantys yra „veržlė“. Bet kurioje varžtų ir veržlių poroje pagrindinis judesys yra slydimas. Privalumas yra tas, kad šis slydimas leidžia nepertraukiamai, sklandžiai įsijungti, pašalinant smūgį ir triukšmą, kuris gali kilti su riedėjimo kontaktinėmis pavaromis. Tais atvejais, kai būtinas mažas triukšmas ir vibracija, pvz., tiksliosios gamybos įrangoje ar medicinos prietaisuose, šis kompromisas yra vertas efektyvumo praradimo.

Norint valdyti trintį ir susidėvėjimą, atsirandantį dėl slydimo, sliekinės pavaros priklauso nuo kruopščiai sukurto medžiagų ir tepimo derinio. Sliekas paprastai yra pagamintas iš grūdinto plieno, pvz., 42CrMo4 arba 20MnCr5, kuris suteikia kietą, dilimui atsparų paviršių. Ratas pagamintas iš minkštesnės medžiagos, paprastai fosforinės bronzos (CuSn12 ar panašios). Bronza veikia kaip „aukojama“ medžiaga, atitinkanti slieko siūlą ir mažinanti brangesnio slieko komponento susidėvėjimą. Bronza taip pat pasižymi puikiomis guolių savybėmis, mažina trinties koeficientą. Kietumo skirtumas – sliekas paprastai yra 58–62 HRC, o bronzinis ratas – 80–100 HB – yra apgalvotas dizaino pasirinkimas. Minkštesnė bronza pirmiausia dėvisi, apsaugodama slieką ir leisdama ilgai tarnauti.

Tepimas yra vienodai svarbus. Sliekinėms pavaroms reikalinga didelio klampumo alyva su ekstremalaus slėgio (EP) priedais, kad būtų išlaikyta pakankama tepimo plėvelė esant dideliam slėgiui ir slydimo greičiui. Neturint tinkamo tepimo, slydimo kontaktas greitai susidėvės, nusitrins ir per anksti suges. Mūsų gamykla rekomenduoja konkrečius tepalus kiekvienam mūsų Precision Gear gaminiui, atsižvelgdama į apkrovą, greitį ir veikimo sąlygas. Taip pat suprojektuojame savo pavarų dėžes su tinkama alyvos talpa ir aušinimo briaunomis, kad išsklaidytų trinties sukuriamą šilumą.

Šioje lentelėje apibendrinamos pagrindinės tipiškos aukštos kokybės tikslios sliekinės pavaros medžiagos ir tepimo savybės.

Suprasti šį slydimo veiksmą būtina kiekvienam, besirenkančiam tiksliąją pavarą, skirtą didelio mažinimo darbams. Kompromisas tarp efektyvumo ir sklandaus veikimo kartu su tinkamu medžiagų ir tepimo parinkimu lemia sėkmingą sliekinės pavaros konstrukciją. Mūsų gamykla patobulino šiuos kompromisus per dešimtmečių patirtį, optimizuodama savo Precision Gear gaminius, kad užtikrintų patikimą ir ilgalaikį veikimą sudėtingiausiuose įrenginiuose.

3. Kodėl savaime užsifiksuojanti funkcija yra labai svarbi didelio mažinimo programose?

Įsivaizduokite krovininį liftą, gabenantį sunkų krovinį. Staiga nutrūksta maitinimas. Variklis sustoja, o apkrova pradeda kristi, veikiant gravitacijai, įsibėgėdama iki pavojingo greičio. Įprastoje pavarų dėžėje taip nutiktų. Tinkamai suprojektuotoje sliekinės pavaros sistemoje to nėra. Krovinys sustoja ir lieka pakabintas, laikomas trinties tarp slieko ir rato. Tai savaime užsifiksuojanti funkcija, unikali sliekinių pavarų savybė, kuri yra labai svarbi daugelyje didelio redukcinių sistemų.

Savaiminio užsifiksavimo sąlyga atsiranda dėl tos pačios geometrijos, kuri suteikia sliekinėms pavaroms didelę redukcijos galią. Sliekas yra varžtas, o ratas yra veržlė. Nustojus sukti varžtą, veržlė nesuka varžto atgal, nebent trintis įveikta. Sliekinėje pavaroje savaiminis užsifiksavimas įvyksta, kai trinties kampas (nustatomas pagal trinties koeficientą ir slėgio kampą) viršija sliekinio sriegio priekinį kampą. Kai ši sąlyga įvykdoma, rato apkrova negali įveikti trinties, kad pasuktų slieką. Sistema užsifiksuoja, išlaikydama krovinį vietoje.

Savaiminio užsirakinimo funkcija nėra automatinė. Tai priklauso nuo redukcijos laipsnio ir trinties koeficiento. Paprastai vienos paleidimo sliekas, kurio redukcijos koeficientas yra 30:1 arba didesnis, įprastomis darbo sąlygomis užsifiksuos. Didesnė trintis (dėl padidėjusios apkrovos ar prastesnio tepimo) savaiminį užsifiksavimą daro efektyvesnį. Ir atvirkščiai, mažesnė trintis gali sumažinti arba panaikinti savaiminį užsifiksavimą. Štai kodėl tepalo pasirinkimas yra labai svarbus: tepalas, kuris per daug efektyviai mažina trintį, gali netyčia pažeisti pavaros savaiminio užsifiksavimo galimybę.

Savaiminis užsirakinimas yra labai svarbi saugos funkcija daugelyje programų. Tai pašalina stabdžių ar kitų laikymo įtaisų poreikį, supaprastina konstrukciją ir sumažina išlaidas. Tai taip pat pagerina saugumą, nes neleidžia netikėtam judėjimui energijos praradimo metu. Pavyzdžiui, konvejerio sistemoje savaiminis užsifiksavimas neleidžia diržui apsisukti, kai variklis išjungtas. Staklėje jis išlaiko įrankį vietoje, kai nutrūksta elektra. Dėl šios savybės sliekinės pavaros plačiai naudojamos keltuvuose, keltuvuose ir visose srityse, kur reikia išlaikyti krovinį.

Kompromisas yra efektyvumas. Savaime užsifiksuojančios sliekinės pavaros iš esmės yra mažiau veiksmingos nei savaime neužsifiksuojančios konstrukcijos, nes norint pasiekti fiksavimo efektą, reikalinga trintis. Ta pati trintis, kuri išlaiko apkrovą, taip pat atima sistemos galią normaliai veikiant. Tais atvejais, kai nereikia išlaikyti apkrovos, efektyvumui pagerinti galima naudoti kelių paleidimo slieką su mažesniu trinties koeficientu.

Mūsų gamyklos inžinieriai gali apskaičiuoti savaiminio užsirakinimo sąlygą bet kokiai konkrečiai konstrukcijai, atsižvelgdami į redukcijos koeficientą, slėgio kampą ir numatomą trinties koeficientą. Ši analizė užtikrina, kad mūsų Precision Gear gaminiai atitiktų konkrečius kiekvieno naudojimo reikalavimus, subalansuodamos apkrovos išlaikymo poreikį ir efektyvumo poreikį.

4. Kokios techninės specifikacijos apibūdina aukštos kokybės tikslią sliekinę pavarą?

Norint pasirinkti tikslią pavarą, skirtą didelio mažinimo taikymui, reikia kruopščiai įvertinti technines specifikacijas. Šie parametrai apibrėžia pavaros našumą, ilgaamžiškumą ir tinkamumą tam tikram pritaikymui. Šioje lentelėje apžvelgiamos pagrindinės mūsų Precision Worm Gear gaminių specifikacijos. Kiekvienas parametras yra kruopščiai kontroliuojamas mūsų gamybos proceso metu, kad būtų užtikrintas nuoseklus ir patikimas veikimas.

Kiekviena šios lentelės specifikacija pasakoja apie pavaros veikimą. Atstumas iki centro nustato pavaros dydį ir sukimo momento pajėgumą. Didesnis atstumas nuo centro leidžia naudoti didesnes pavaras, kurios gali atlaikyti didesnes apkrovas. Sumažinimo koeficientas yra pagrindinis parametras, apibrėžiantis pavaros funkciją. Modulis ir danties profilis lemia krumpliaračio veikimo stiprumą ir sklandumą. Pavarų tikslumo klasė, paprastai DIN 4–6, skirta aukštos kokybės sliekinėms pavaroms, tiesiogiai veikia transmisijos triukšmą, vibraciją ir sklandumą. Mūsų gamyklos Precision Gear gaminiai gaminami pagal DIN 5 arba aukštesnį standartą, todėl užtikrinamas išskirtinis veikimas sudėtingose ​​srityse.

Mūsų gamykla naudoja pažangią CNC šlifavimo ir matavimo įrangą, kad pasiektų ir patikrintų šias specifikacijas. Mūsų šlifavimo staklės gali pagaminti dantų profilius mikronų tikslumu, užtikrinant teisingą sujungimo modelį ir apkrovos paskirstymą. Mūsų matavimo įranga, įskaitant krumpliaračių testerius ir koordinačių matavimo mašinas, patikrina, ar kiekviena pavara atitinka nurodytus leistinus nuokrypius. Šis dėmesys detalėms išskiria aukštos kokybės Precision Gear nuo standartinės, todėl mūsų produktais pasitikima pramonės šakose, kuriose svarbiausia yra patikimumas ir tikslumas.

5. Išvada

„Precision Worm Gear“ yra meistriškumo klasė, skirta inžineriniams kompromisams. Jo geometrija užtikrina natūralų, didelio greičio mažinimo koeficientą, kurį sunku pasiekti naudojant kitų tipų pavaras. Jo slydimas, nors ir sumažina efektyvumą, užtikrina sklandų, tylų veikimą ir savaime užsifiksuoja, kuris yra labai svarbus daugelio programų saugumui. Grūdinto plieno sliekų ir bronzinių ratų derinys, tinkamai suteptas, sukuria patvarią transmisijos sistemą, kuri patikimai tarnauja ilgus metus. Nesvarbu, ar kuriate konvejerio sistemą, stakles ar žemės ūkio padargus, sliekinė pavara siūlo paprastą, efektyvų ir patikrintą sprendimą.

AtRaydafon, mūsų gamykla jau daugiau nei 20 metų gamina aukštos kokybės Precision Gear gaminius. Mūsų sliekinės pavaros yra sukonstruotos taip, kad atitiktų reikliausias specifikacijas, kurių tikslumas yra iki DIN 5. Mes siūlome visą dydžių ir proporcijų asortimentą, paremtą visapusiška technine pagalba ir griežta kokybės kontrole. Jei ieškote patikimo partnerio savo „Precision Gear“ poreikiams patenkinti, kviečiame susisiekti su mumis ir aptarti jūsų paraišką. Susisiekite su Raydafon Technology Group Co., Limited šiandienkad sužinotumėte, kaip mūsų tikslios sliekinės pavaros sprendimai gali padėti jūsų kitam projektui.

6. Dažnai užduodami klausimai (DUK)

1 klausimas: kuo skiriasi vieno paleidimo kirminas nuo kelių paleidimo kirminų ir kaip juos pasirinkti?

Atsakymas: Vieno paleidimo sliekas turi vieną ištisinį sriegį, todėl pasiekiamas didžiausias sumažinimo koeficientas tam tikram rato dantų skaičiui. Sumažinimo koeficientas yra lygus rato dantų skaičiui. Kelių paleidimo sliekas turi du ar daugiau sriegių, todėl sumažinimo koeficientas sumažėja, bet padidėja efektyvumas. Pavyzdžiui, 60 dantų ratas su vieno paleidimo sliekiniu suteikia 60:1 santykį; su dviejų paleidimo kirminu santykis yra 30:1. Pasirinkite vienos paleidimo kirminą, kai reikia maksimaliai sumažinti ir efektyvumas yra mažiau svarbus. Pasirinkite kelių paleidimo slieką, kai reikia vidutinio efektyvumo sumažinimo arba kai nereikia savaiminio užsirakinimo.

2 klausimas: kodėl sliekinės pavaros išskiria tiek daug šilumos ir kaip tai galima valdyti?

Atsakymas: šilumą sliekinėje pavaroje sukuria slydimo trintis tarp slieko ir rato dantų. Tai būdinga sliekinės pavaros geometrijai. Norint valdyti šilumą, sliekinės pavaros sistemas reikia tinkamai sutepti, kad sumažintų trintį ir pašalintų šilumą. Korpusas turi būti suprojektuotas taip, kad būtų pakankamai paviršiaus, kad šiluma būtų išsklaidyta per konvekciją. Didelės galios įrenginiuose gali prireikti priverstinio aušinimo (aušinimo ventiliatoriumi arba aušinimo skysčiu). Mūsų gamykla gali rekomenduoti tinkamą aušinimo būdą jūsų konkrečiai programai.

3 klausimas: kaip nustatyti, ar mano sliekinė pavara pernelyg susidėvėjo?

Atsakymas: Dažniausi pernelyg didelio sliekinės pavaros susidėvėjimo požymiai yra padidėjęs laisvumas, padidėjęs triukšmas ir aukštesnė darbo temperatūra. Vizualiai apžiūrėjus krumpliaračio dantis, galima pastebėti nusidėvėjimo požymių, pvz., nublizgintą ar nusidėvėjusią išvaizdą, įdubimus ar įbrėžimus. Reguliari alyvos analizė gali aptikti susidėvėjusias daleles ir anksti nustatyti susidėvėjimą. Patikimiausias būdas yra stebėti pavaros veikimą laikui bėgant ir periodiškai tikrinti. Mūsų gamykla rekomenduoja įprastinės patikros grafiką, pagrįstą pavaros veikimo sąlygomis.

4 klausimas: Ar sliekinė pavara gali būti varoma atbuline eiga, veikiant apkrovai?

Atsakymas: Tai priklauso nuo pavaros konstrukcijos. Jei pavara savaime užsifiksuoja, apkrova negali paleisti slieko atbuline eiga. Tačiau jei trintis yra nepakankama (dėl mažos apkrovos, didelio tepimo arba kelių paleidimų konstrukcijos su mažu redukcijos koeficientu), apkrova gali atsukti slieką. Daugelyje programų tai yra nepageidautina, o savaiminio užrakinimo funkcija yra įtraukta sąmoningai. Kitose programose saugumo ar eksploatavimo sumetimais gali prireikti važiavimo atgal. Mūsų gamykla gali suprojektuoti tikslią pavarą su atitinkamomis savaime užsifiksuojančiomis savybėmis jūsų konkrečiai programai.

5 klausimas: kokia yra tipiška aukštos kokybės sliekinės pavaros tikslumo klasė?

Atsakymas: Aukštos kokybės tiksli pavara paprastai gaminama pagal DIN 5 arba AGMA 12 ar geresnius kokybės standartus. Šios klasės užtikrina sklandų veikimą, mažą triukšmą ir minimalų atstumą. Mažiau reiklioms reikmėms gali būti priimtinas DIN 6-7. Mūsų gamykla gali gaminti sliekines pavaras pagal DIN 4 klasę, kad būtų galima atlikti didžiausią tikslumą, pvz., staklių padėties nustatymą ir robotiką. Tikslumo klasės pasirinkimas priklauso nuo taikymo tikslumo ir triukšmo reikalavimų.
