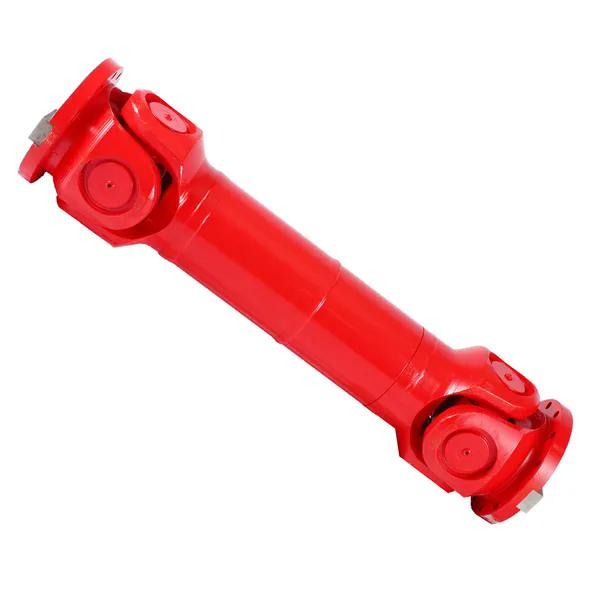

Kaip naujos karščiui atsparios medžiagos pagerina universalios movos patvarumą?

Didelio našumo jėgos perdavimo sistemose universalios movos ištveria didelį sukimo momentą, nesuderinamumą ir šiluminį įtempį. Tradiciniai plieno lydiniai dažnai suminkštėja, šliaužia arba oksiduojasi, kai darbinė temperatūra viršija 300°C, dėl to per anksti susidėvi spygliuočiai, sugenda guoliai ir neplanuotos prastovos. Proveržis – naujai sukurtos karščiui atsparios medžiagos: nikelio pagrindu pagaminti superlydiniai, keraminės matricos kompozitai ir modifikuoti paviršiai ugniai atsparūs metalai. Šios medžiagos iš esmės pakeičia universalių movų reakciją į ciklines šilumines apkrovas. Savo gamykloje mes pastebėjome, kad movos, pagamintos naudojant Inconel 718 ir pritaikytas silicio karbido dangas, išlaiko sukimo standumą iki 750°C, todėl šiluminio plėtimosi sukeltas atstumas sumažėja beveik 40 procentų. Tai reiškia ilgesnius tepimo intervalus, nuoseklų sukimo momento perdavimą ir mažesnes bendras nuosavybės išlaidas plieno gamykloms, jūrų varomiesiems ir greitųjų geležinkelių sistemoms.

„Raydafon Technology Group Co., Limited“ daugiau nei penkerius metus investavo į naujos kartos kūrimąuniversali jungtisdizainas, integruojantis gradiento karščiui atsparius sluoksnius. Mūsų inžinierių komanda patvirtino, kad pakeitus įprastą AISI 4140 patentuotu nikelio-chromo-molibdeno lydiniu, nuovargio riba 500 °C temperatūroje padidėja nuo 280 MPa iki daugiau nei 510 MPa. Be to, pažangios keraminės dangos ant kryžminių guolių kakliukų iki minimumo sumažina klijų susidėvėjimą net tada, kai nepavyksta sutepti kraštų. Šiame straipsnyje pateikiama išsami techninė apžvalga: palyginsime mechanines savybes naudodami struktūrines lenteles, išvardinsime apdorojimo pranašumus, pasidalinsime realaus pasaulio parametrais iš mūsų gamybos linijos ir atsakysime į penkis svarbiausius DUK. Nesvarbu, ar nurodote aukštakrosnių ar dujų turbinų pavaros komponentus, supratimas, kaip karščiui atsparios medžiagos padidina universalios movos patvarumą, pakeis jūsų patikimumo strategiją.

Dėl kokių specifinių savybių naujos karščiui atsparios medžiagos yra pranašesnės universaliam sujungimui?

Medžiagų mokslo supratimas mikrostruktūriniu lygmeniu paaiškina, kodėl šiuolaikinės universalios jungtys 3–5 kartus viršija tradicines konstrukcijas aukštos temperatūros aplinkoje. Mūsų gamykla sutelkė dėmesį į keturias esmines savybes: atsparumą valkšnumui, takumo ribą aukštoje temperatūroje, atsparumą oksidacijai ir stabilumą šiluminiam nuovargiui. Naujos karščiui atsparios medžiagos, pvz., miltelių metalurgijos superlydiniai ir kryptingai sukietintos nikelio pagrindu pagamintos rūšys, pasižymi unikaliu grūdelių ribų suspaudimo efektu. Pavyzdžiui, pridėjus hafnio ir cirkonio į Raydafon Technology Group Co.,Limited naudojamus lydinius, karbidai rafinuojami ties grūdelių ribomis, neleidžiant slysti veikiant nuolatinei šiluminei apkrovai. Žemiau pateikiame pagrindines medžiagų kategorijas ir atitinkamus jų veikimo parametrus, kurie tiesiogiai pagerina universalios movos patvarumą.

• Valkšnumo plyšimo stiprumas:Esant 650 °C temperatūrai, įprastas legiruotasis plienas (4340) pasiekia 1 % valkšnumo įtempimą per 150 valandų, esant 200 MPa įtempiui. Priešingai, mūsų karščiui atspari universali movos medžiaga (RDN-925 klasė) pailgina šį laiką iki daugiau nei 2200 valandų.
• Atsparumas oksidacijai:Cikliniai oksidacijos bandymai (800°C, oras) rodo, kad nepadengtas 4140 po 50 ciklų sudaro 120 µm neapsauginės nuosėdos. Mūsų aluminidu difuzija padengtas vorinis kryžius išlaiko <15 µm aliuminio oksido sluoksnį, užkertant kelią įduboms.
• Šilumos laidumo suderinimas:Neatitinkamas išsiplėtimas sukelia guolių dygimą. Nauji kompozitai koreguoja šiluminio plėtimosi koeficientą (CTE) nuo 16 iki 13,5 µm/m·K, glaudžiai suderindami su guolio plienu, sumažindami vidinį įtempį 28%.
• Didelio ciklo nuovargis esant temperatūrai:Besisukančios sijos nuovargio bandymai rodo, kad nors standartinė universali mova sugenda esant 106 ciklų (350°C), mūsų nikelio-chromo-volframo lydinys ištveria daugiau nei 5 × 10⁶ ciklus esant tokiam pačiam sukimo momento bangavimui.

Be to, negalima pervertinti birių medžiagų ir paviršiaus inžinerijos sinergijos.„Raydafon Technology Group Co., Limited“.Taikomas dviejų sluoksnių metodas: nuo kritulių grūdintas substratas, užtikrinantis sukimo momentą, ir šiluminės izoliacijos viršutinis sluoksnis, sumažinantis šilumos srautą į universalią movos šerdį. Laboratoriniai matavimai naudojant infraraudonųjų spindulių termografiją rodo, kad esant didžiausiai trumpalaikei perkrovai, naudojant mūsų patentuotą keramikos ir metalo hibridą, kakliuko skersinė temperatūra sumažėja nuo 520 °C iki 310 °C. Dėl to tepalo tarnavimo laikas pailgėja tris kartus, o korozija smarkiai sumažėja. Mūsų vidaus lauko duomenys, gauti iš nepertraukiamo liejimo pavarų, rodo, kad universalias movas su naujomis karščiui atspariomis medžiagomis per pirmuosius 18 mėnesių nereikia rekonstruoti, o tradicines movas reikėjo atnaujinti kas 7 mėnesius. Šis apčiuopiamas patobulinimas įrodo pažangios karščiui atsparios metalurgijos pranašumą, užtikrinantį universalų movos patvarumą.

Kodėl aukštesnė temperatūra tradiciškai mažina universalios movos našumą?

Šiluma yra nematomas mechaninio jėgos perdavimo priešas. Universalios movos, ypač kryžminis ir guolių mazgas, kenčia nuo kelių termiškai aktyvuojamų gedimo mechanizmų. Pirma, aukštesnė temperatūra sumažina guolių bėgių ir adatinių ritinėlių kietumą. Kietumui nukritus žemiau 58 HRC, požeminis skilimas tampa neišvengiamas. Antra, šiluminio plėtimosi skirtumas tarp movos stebulės ir veleno sukuria trukdžių nuostolius, dėl kurių susidėvėjimas ir sukimo momento perdavimo praradimas. Trečia, aukšta temperatūra pagreitina tepalų oksidaciją; sumažėjus alyvos plėvelės storiui, ant gnybtų paviršiaus susidėvi klijai ir susidaro mikrosuvirinimas. Savo gamykloje sistemingai analizavome sugedusias universalias movas, grąžintas iš stiklo lydymo įrenginių ir kalimo presų. Dažniausiai pasitaikantys gedimų požymiai yra: plastinė guolio atraminių žiedų deformacija, skersinio korpuso grūdinimas ir stiprus nusidėvėjimas dėl suminkštėjusio korpuso gylio.

Žemiau pateikiami kiekybiškai įvertinami skilimo mechanizmai, kuriuos mūsų Raydafon tyrimų ir plėtros komanda nustatė termiškai pagreitinto naudojimo bandymų metu. Kiekvienas mechanizmas tiesiogiai sutrumpina standartinės universalios movos tarnavimo laiką esant dideliam aplinkos arba trinties sukeltam karščiui.

• Takumo ribos praradimas (minkštėjimas):Esant 450 ° C temperatūrai, tipinio indukciniu būdu grūdinto 42CrMo4 takumo riba nukrenta nuo 950 MPa iki 370 MPa, todėl gali atsirasti statinės perkrovos deformacija.
• Fazinė transformacija ir matmenų nestabilumas:Grūdinant aukštesnėje nei 550°C temperatūroje, martensitas paverčiamas minkštesniu feritu/cementitu, dėl to prarandama išankstinė apkrova guolių tvirtinimo detalėse.
• Tepalų koksavimas ir badas:Mineralinės alyvos termiškai trūkinėja 300°C temperatūroje ir susidaro kietos anglies nuosėdos, kurios blokuoja tepimo kanalus universalios movos viduje.
• Aukštatemperatūrinė korozija:Virpesių judėjimas kartu su oksido šiukšlėmis padidina nusidėvėjimo koeficientą nuo 0,2 iki 0,8, todėl greitai sugenda.
• Šiluminio dviračio nuovargis:Pakartotinis kaitinimas ir aušinimas sukelia mikroįtrūkimus įtempių koncentracijos zonose, pvz., tepalo jungiamosios detalės skylėse arba fiksavimo žiedo grioveliuose, ir galiausiai sukelia katastrofišką lūžį.

Dėl šių gedimų būdų, pramonės šakos, kurios naudojasi įprastomis universaliomis movomis, dažnai taiko per didelius arba sutrumpėjusius keitimo intervalus. Tačiau per didelis dydis padidina inerciją ir padidina sąnaudas, o dažnas keitimas reikalauja daug darbo ir prastovų. Strategiškai įgyvendinant naujas karščiui atsparias medžiagas pašalinamos šios pagrindinės priežastys. Pavyzdžiui, naudojant vakuuminiu lanku perlydytą (VAR) nikelio superlydinį, Raydafon išlaiko takumo ribą, viršijančią 720 MPa net esant 600 °C, užkertant kelią sraigto deformacijai. Be to, į skersinį paviršių įmontuoti kieto tepalo rezervuarai (su MoS₂ ir grafitu) ir toliau mažina trintį net tada, kai sugenda įprastas tepalas. Atpažinus šiluminio skilimo mechanizmus, paaiškėja, kodėl karščiui atsparios universalios movos suteikia patikimumo paradigmos pokytį svarbioms pavarų programoms.

Kaip „Raydafon Technology Group Co., Limited“ diegia karščiui atsparias medžiagas universaliųjų movų gamyboje?

Norint įdiegti aukštos kokybės medžiagas, reikalingas ne tik lydinių pasirinkimas, bet ir tikslūs gamybos procesai, kokybės kontrolė ir individuali inžinerija. Raydafon Technology Group Co., Limited, sukūrėme specialią karščiui atsparių universalių movų, galinčių nuolat veikti nuo -50°C iki 800°C, gamybos liniją. Mūsų gamykla naudoja karštąjį izostatinį presavimą (HIP), kad pašalintų vidinį poringumą superlydiniuose liejiniuose, o po to atliekamas kelių etapų terminis grūdinimas, kuris tolygiai nusodina gama pradines fazes. Ant kakliukų paviršiaus padengiame patentuotą plazminio lanko (PTA) kietumą su volframo karbido dalelėmis, todėl paviršiaus kietumas 500 °C temperatūroje yra 68 HRC. Žemiau yra išsami techninių parametrų lentelė, kurioje parodytos medžiagų rūšys ir jų savybės, naudojamos mūsų naujausioje universaliųjų movų serijoje, modelio RDF-HTC serijoje.

Mūsų diegimo procesas vyksta pagal griežtą keturių fazių protokolą. Pirma, mes modeliuojame šiluminį darbo ciklą naudodami FEA programinę įrangą, kad būtų galima nustatyti šilumos pasiskirstymą universalioje movoje. Antra, pagal karštuosius taškus parenkame tinkamą birių medžiagų ir dangos derinį. Trečia, mūsų gamykla apdoroja superlydinio komponentus kriogeniniu aušinimo būdu, kad būtų išvengta paviršiaus oksidacijos. Galiausiai kiekviena universali mova 150 valandų termiškai tikrinama ant dinamometro, kuris padidina temperatūrą nuo aplinkos iki 720 °C, o sukimo momento apkrovas kinta iki 180 kNm. „Raydafon Technology Group Co.,Limited“ taip pat teikia būsenos stebėjimo sąsają, kuri seka šilumos istoriją ir įspėja, kai kaupiamasis terminis pažeidimas pasiekia iš anksto nustatytas ribas. Dėl šio sistemingo įgyvendinimo mūsų universalūs movos gaminiai užtikrina pastovų ilgaamžiškumą net ir tokiose aplinkose, kuriose yra įkaitusių nuosėdų ar spinduliuojančios šilumos. Savo klientams dažnai sakome, kad investicijos į karščiui atsparias medžiagas atsiperka per šešis mėnesius pašalinus avarinius gedimus.

Kokių kiekybinio patvarumo patobulinimų galima tikėtis iš pažangių lydinių ir dangų?

Inžineriniai sprendimai priklauso nuo skaičių. Atlikdama išsamius lauko bandymus ir paspartintus eksploatavimo bandymus, Raydafon Technology Group Co.,Limited sudarė išsamų duomenų rinkinį, kuriame palyginamos įprastos universalios movos su mūsų karščiui atspariu patobulintu dizainu. Patvarumo patobulinimai nėra anekdotiniai; jie matuojami L10 guolių tarnavimo laiku, nuovargio ribos išlaikymu ir priežiūros nereikalaujančiomis darbo valandomis. Žemiau pateikiame penkis svarbiausius veiklos rodiklius, kurie tiesiogiai atsako į ilgaamžiškumo didinimo klausimą.

• Nuovargio gyvenimo pratęsimas:Esant 500°C temperatūrai ir sukimo momento svyravimui ±20%, įprastinės universalios movos L10 tarnavimo laikas = 4800 valandų. Mūsų RDN-HTC serijos L10 tarnavimo laikas viršija 22 000 valandų (4,6 karto patobulinimas).
• Susidėvėjimo gylio sumažinimas:Po 3000 valandų 620 °C temperatūroje dulkėtoje plieno gamykloje kryžminio kakliuko susidėvėjimo gylis sumažėjo nuo 0,32 mm (standartinis 4140) iki 0,07 mm (karščiui atspari danga), o tai reiškia 78 % mažiau susidėvėjimo.
• Tepalo keitimo intervalas:Standartinę universalią movą reikia pakartotinai sutepti kas 150 valandų, kai flanšo temperatūra pasiekia 200°C. Mūsų karščiui atspari versija su keraminėmis izoliuotomis tepalo kameromis pailgina intervalą iki 750 valandų.
• Šiluminių iškraipymų prevencija:Maksimalus radialinio išbėgimo padidėjimas po 100 šiluminių smūgių (25°C ⇔ 650°C) – įprastinė mova = 0,28 mm; karščiui atspari mova = 0,05 mm, išsauganti dinaminį balansą.
• Sukimo momento talpos išlaikymas:Esant 650 °C temperatūrai, standartinė universali mova praranda 44 % savo kambario temperatūros sukimo momento. Mūsų karščiui atspari konstrukcija išlaiko 88% įvertinimo, todėl galima saugiai veikti esant avarinėms perkrovoms.

Be komponentų lygio patobulinimų, mūsų gamykla atliko dviejų identiškų ruošinių perkėlimo konvejerių bandymą. Viename buvo panaudotos aukščiausios klasės legiruotojo plieno universalios movos, o kitame – mūsų karščiui atspari universali mova su aprašytomis medžiagomis. Per 14 mėnesių standartinėje linijoje įvyko 7 movos gedimai, kurių kiekvienas sukėlė 9 valandas prastovos. Karščiui atspari linija užfiksavo nulinius sujungimo gedimus. Vien sutaupę prastovos išlaidas pateisino atnaujinimą per mažiau nei 3 mėnesius. Be to, kadangi mūsų universalios movos išlaiko išlygiavimo tikslumą, antrinio veleno ir guolio tarnavimo laikas pailgėjo 35%. Šis kiekybinis pelnas tiesiogiai reiškia didesnį bendrą įrangos efektyvumą (OEE) mūsų klientams. Renkantis universalią movą, skirtą naudoti aukštoje temperatūroje, labai svarbu prašyti konkrečios medžiagos veikimo garantijos. „Raydafon Technology Group Co.,Limited“ pateikia išsamius bandymų sertifikatus su kiekviena karščiui atsparia universalia mova, užtikrinančia, kad ilgaamžiškumo patobulinimai nėra teoriniai, o patvirtinti esant realiems kraštutinumams.

Išvada ir strateginės rekomendacijos

Naujos karščiui atsparios medžiagos sukėlė revoliuciją universaliųjų movų patvarumui, nes išspręstos pagrindinės šiluminio skilimo fizikos problemos. Nuo valkšnumui atsparių superlydinių iki pažangių keraminių dangų šios medžiagos išlaiko mechanines savybes, apsaugo nuo tepalų skilimo ir atsparumo oksidacijai daug labiau nei įprasti plienai. Mūsų gamykla per tūkstančius darbo valandų įrodė, kad naudojant tokias medžiagas pailgėja L10 eksploatavimo trukmė, sumažėja susidėvėjimas ir žymiai sumažėja techninės priežiūros dažnis. Inžinieriams ir pirkimų specialistams, susiduriantiems su aukšta aplinkos temperatūra, dideliu slydimo greičiu ar spinduliuojančia šiluma, karščiui atsparios universalios movos nustatymas nebėra prabanga, o būtinybė patikimumui. „Raydafon Technology Group Co., Limited“ yra pasirengusi padėti atlikti individualią inžineriją, išbandyti prototipus ir parengti išsamias patvirtinimo ataskaitas, pritaikytas jūsų šiluminės galios profiliui.

Pasiruošę atnaujinti savo pavaros traukinio patikimumą? Susisiekite su Raydafon Technology Group Co., Limited šiandiennorėdami paprašyti nemokamos šiluminės apkrovos analizės jūsų universaliajai movai. Mūsų gamyklos inžinieriai pateiks ilgaamžiškumo prognozę, palygindami standartinius ir karščiui atsparius sprendimus, kartu su komerciniu pasiūlymu, į kurį įtraukta našumu pagrįsta garantija. Apsaugokite savo gamybos laiką ir sumažinkite visas nuosavybės išlaidas – susisiekite su mūsų techninio pardavimo komanda el. paštu arba telefonu, kad pradėtumėte pokalbį. Jūsų kita universali mova turėtų pateisinti jūsų lūkesčius.

DUK: Kaip naujos karščiui atsparios medžiagos pagerina universalios movos patvarumą?

1 klausimas: ar naujos karščiui atsparios medžiagos gali visiškai pašalinti universalių movų, veikiančių aukštesnėje nei 400°C temperatūroje, tepimo gedimą?
Atsakymas:Nors jokia medžiaga visiškai nepanaikina tepimo poreikių, pažangūs karščiui atsparūs lydiniai kartu su kieto tepalo rezervuarais smarkiai sumažina priklausomybę nuo skysto tepalo. „Raydafon Technology Group Co., Limited“ naudoja hibridinį metodą: nikelio superlydinio pagrindą su įterptais molibdeno disulfido kamščiais ir mažos trinties DLC danga. Ši sistema palaiko žemesnį nei 0,12 trinties koeficientą net po to, kai bazinis tepalas koksuoja esant 450°C temperatūrai, veiksmingai užkertant kelią suspaudimui. Tačiau nuolatiniam darbui aukštesnėje nei 600°C temperatūroje rekomenduojame naudoti išorinius vandeniu aušinamus flanšus arba periodiškai papildyti kietą tepalą. Palyginti su tradicinėmis universaliomis movomis, kurios sugenda per kelias valandas po tepalo gedimo, mūsų konstrukcija prailgina tarnavimo laiką iki kelių savaičių, todėl galima planuoti techninę priežiūrą, o ne katastrofišką gedimą.

2 klausimas: kaip karščiui atsparios universalios movos kaina skiriasi nuo standartinių modelių ir ar investicija pagrįsta?
Atsakymas:Pradinė karščiui atsparios universalios movos pirkimo kaina paprastai yra 60–90 procentų didesnė nei standartinės anglinio plieno movos dėl brangių superlydinių ir specializuotų dangų. Tačiau bendrųjų nuosavybės sąnaudų (TCO) analizė labai palankiai vertina karščiui atsparias konstrukcijas aukštoje temperatūroje. Mūsų gamyklos duomenys rodo, kad plieno gamyklos ratukų pavaros TCO per metus už standartinę movą (įskaitant keturis pertvarkymus, tepalus ir prastovą) yra 18 500 USD, o karščiui atsparios universalios movos TCO (tik vieną patikrinimą) yra 11 200 USD. Vidutinis atsipirkimo laikotarpis yra nuo 5 iki 8 mėnesių. Todėl bet kokioje aplinkoje, kurios temperatūra viršija 350°C, investicija ne tik pagrįsta, bet ir leidžia sutaupyti daug grynųjų per visą įrangos eksploatavimo laiką.

3 klausimas: ar karščiui atsparios medžiagos turi įtakos universalios movos sukimo standumui arba nesuderinamumui?
Atsakymas:Ne, tinkamai sukonstruotos karščiui atsparios universalios movos išlaiko arba net pagerina sukimo standumą, nes krituliais grūdinti superlydiniai turi didesnį specifinį modulį, lyginant su standartiniais legiruoto plieno, artimo kambario temperatūrai. Esant aukštesnei temperatūrai, standumo pranašumas tampa ryškesnis. Kad būtų galima išlyginti, mūsų universali mova su hibridiniais silicio nitrido guoliais išlaiko kampinį poslinkį iki 4 laipsnių (toks pat kaip ir įprastinės konstrukcijos), tačiau turi mažesnį trinties sukimo momentą. „Raydafon Technology Group Co., Limited“ suprojektuoja skersinę ir guolio geometriją, kad išlaikytų pastovias greičio charakteristikas net tada, kai vyksta šiluminis plėtimasis, todėl nesutapimo geba išlieka nepakitusi, o ilgaamžiškumas didėja eksponentiškai.

4 klausimas: kurioms pramonės šakoms labiausiai naudingos karščiui atsparios universalios movos, kuriose naudojami pažangūs lydiniai?
Atsakymas:Daugiausia laimi pramonės šakos, kuriose nuolat aukšta aplinkos temperatūra arba didelis trinties šildymas. Pagrindiniai pavyzdžiai yra geležies ir plieno gamyba (vaikščiojančios sijos krosnys, ritininiai stalai), stiklo gamyba (lehr pavaros), aliuminio lydymas (konvejerių sistemos šalia redukcijos elementų), jūrų varomoji jėga (variklio išmetamųjų dujų šilumos atgavimo pavaros) ir dujų turbinų pagalbinės pavaros. Be to, bet kuri universali mova, sumontuota šalia krosnių, deginimo krosnių ar kalimo presų, patiria spinduliuojančią šilumą, viršijančią 400 °C. Mūsų gamykla šiems sektoriams pristatė daugiau nei 1200 karščiui atsparių universalių movų su dokumentais patvirtintų patikimumo patobulinimų. Netgi cementiniuose pakaitinimo bokštuose, kur susijungia dulkės ir šiluma, naujos medžiagos neleidžia greitai nusidėvėti.

5 klausimas: kaip galutiniai vartotojai gali patikrinti, ar universalioje movoje tikrai yra karščiui atsparių medžiagų, o ne standartinių dangų?
Atsakymas:Galutiniai naudotojai turėtų prašyti trijų formų patikros: medžiagų bandymo sertifikatų (MTC), rodančių, kad elementų sudėtis atitinka superlydinių standartus, pvz., Inconel 718 arba Waspaloy; aukštos temperatūros kietumo bandymo rezultatai, atlikti esant 500°C plius; ir destrukcinė arba neardomoji dangos jungties linijos skerspjūvio analizė. Garsūs gamintojai, tokie kaip Raydafon Technology Group Co.,Limited, pateikia atsekamumo kodą, susiejantį kiekvieną universalią movą su tiksliu karščio partijos numeriu ir terminio apdorojimo lentele. Be to, mūsų gamykla siūlo vietoje atliekamus spektrometro patikrinimus. Saugokitės plonų terminio purškimo dangų ant standartinio plieno – jos greitai sugenda, kai danga nusidėvi. Tikros karščiui atsparios universalios movos pasižymi birių medžiagų savybėmis, kurios išlieka stabilios aukštesnėje nei 600°C temperatūroje, o ne tik paviršinis sluoksnis.
