SWC-WH be lanksčiojo suvirinimo tipo universalios movos

SWC-WH be lanksčiojo suvirinimo tipo universalios movos

Raydafon SWC-WH be lankstaus suvirinimo tipo universalios movos neelastingose ​​suvirintose universaliose movose naudojamos suvirintos jungtys, užtikrinančios patikimą perdavimą, todėl jos yra patikimas pasirinkimas didelės apkrovos darbams, pavyzdžiui, metalurgijos ir kasybos įrangai. Esame fizinių movų gamintojas Kinijoje. Kaip patikimas gamintojas, siūlome stabilų tiekimą ir galime pritaikyti detales pagal jūsų įrangos specifikacijas. Norėdami sužinoti daugiau apie kainas, susisiekite su mumis tiesiogiai.
Suvirintas jungas · Nėra lankstaus elemento · Paruošta originaliam gamintojui

SWC-WH be lankstaus suvirinimo tipo universalios movos, skirtosDidelės apkrovos pavaros velenai

Tvirta, suvirinimo tipo kardaninė mova, skirta valcavimo staklėms, kranams, kasybos ir metalurgijos pavaroms. Suvirintas jungas pašalina varžtų jungčių atsipalaidavimą. Tikslūs adatiniai guoliai išlaiko mažą trintį. Skylė 100–550 mm, sukimo momentas iki 710 kN·m, 35CrMo legiruotasis plienas, ISO 9001 gamyba Ningbo, Kinija.

Gręžimas100 – 550 mm
Nominalus sukimo momentas1,25 – 710 kN·m
Sulenkimo kampas15° – 25°
Medžiaga35CrMo plienas
MOQ1 gabalas
Pristatymo laikas15-30 dienų

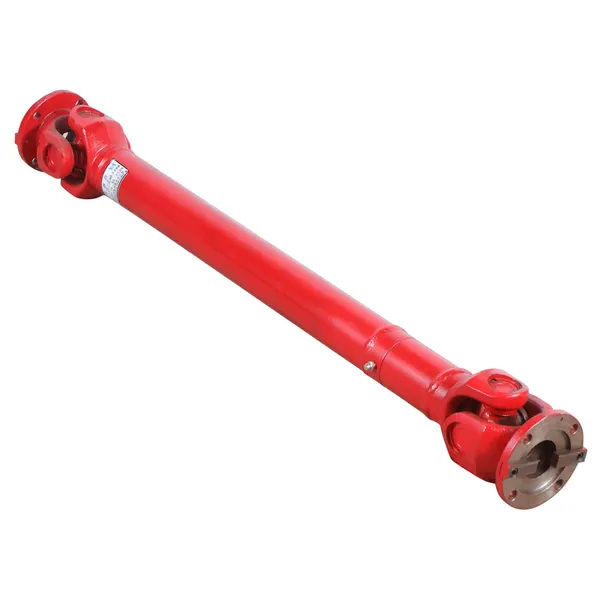

SWC-WH without flex welding type universal coupling welded yoke product photo

01Kas yra SWC-WH be lanksčiojo suvirinimo tipo universalios movos?

SWC-WH yra astandi universalioji jungtiskuris perduoda sukimo momentą per suvirintą jungą ir centrinį kryžių, einantį ant tikslių adatinių guolių. Skirtingai nuo lanksčios movos, jame yranėra elastingo elemento, todėl nėra gumos, spyruoklinio paketo ir kompensuojančio lankstaus elemento, kuris nusidėvi. Todėl jis yra tinkamiausias pasirinkimas, kai to reikalauja pavaradidelis sukimo momentas, didelis atsparumas smūgiams ir ilgas tarnavimo laikaso ne sukimo slopinimas.

Suvirintas jungas yra pagrindinis skirtumas nuo varžtų jungo konstrukcijų. Esant nuolatinei vibracijai, varžtinės jungtys gali atsilaisvinti, sukeldamos įtrūkimus, atstumą ir galiausiai gedimą. Suvirinimas visiškai pašalina tą gedimo režimą. Pirkėjams, ieškantiems tiekimouniversalios movos pramoniniams pavaros velenams, tai reiškia, kad reikia mažiau techninės priežiūros sustojimų ir mažesnės bendros nuosavybės išlaidos per visą movos eksploatavimo laiką.

Jei jūsų programai reikia sukimo, o ne standumo, palyginkite ją suSWC-BH standartinis lankstaus suvirinimo tipasarba ilgas tarpsnisSWC-CH ilgo lankstaus suvirinimo tipas, kurie prideda lankstų elementą tarp dviejų jungų.

02SWC-WH techninės specifikacijos: kiaurymė, sukimo momentas ir išlyginimo diapazonas

Žemiau esančioje lentelėje išvardyti visi standartiniai SWC-WH serijos dydžiai. Naudokite jį, kad atitiktumėte veleno skersmenį, reikalingą vardinį sukimo momentą ir turimą montavimo ilgį prieš prašydami kainos. Galimi individualūs gręžiniai, grioveliai ir ilgiai pagal užsakymą.

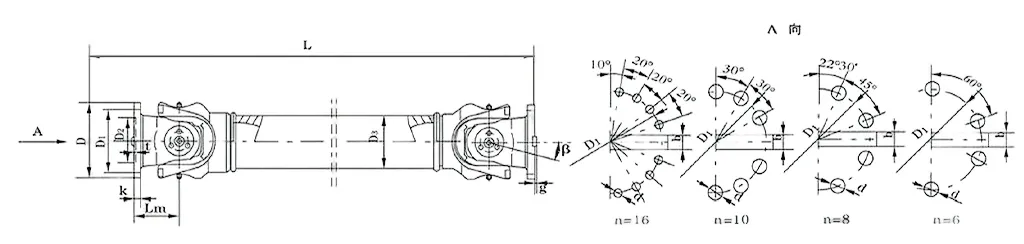

SWC-WH be lanksčiojo suvirinimo tipo universalios movos – viso dydžio diagrama
Modelis D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inercija (kg · m²) Svoris (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Tik kampinis

SWC-WH kompensuoja kampinį poslinkį iki 15°–25°. Jei norite eiti ašine kryptimi, suporuokite jį su slankiojančiu velenu.

Sukimo momento pasirinkimas

Taikykite 1,5–2,5 vardinio sukimo momento aptarnavimo koeficientą, atsižvelgdami į smūgio lygį ir darbo ciklą.

Gręžimo suderinimas

Standartinės D1 js11 / D2 H7 angos, išvardytos aukščiau. Galimi individualūs pakopiniai arba dygliuoti gręžiniai.

Flanšo alternatyva

Jei jūsų velenas naudoja flanšo sąsają, žrSWC-WF flanšo tipastoje pačioje serijoje.

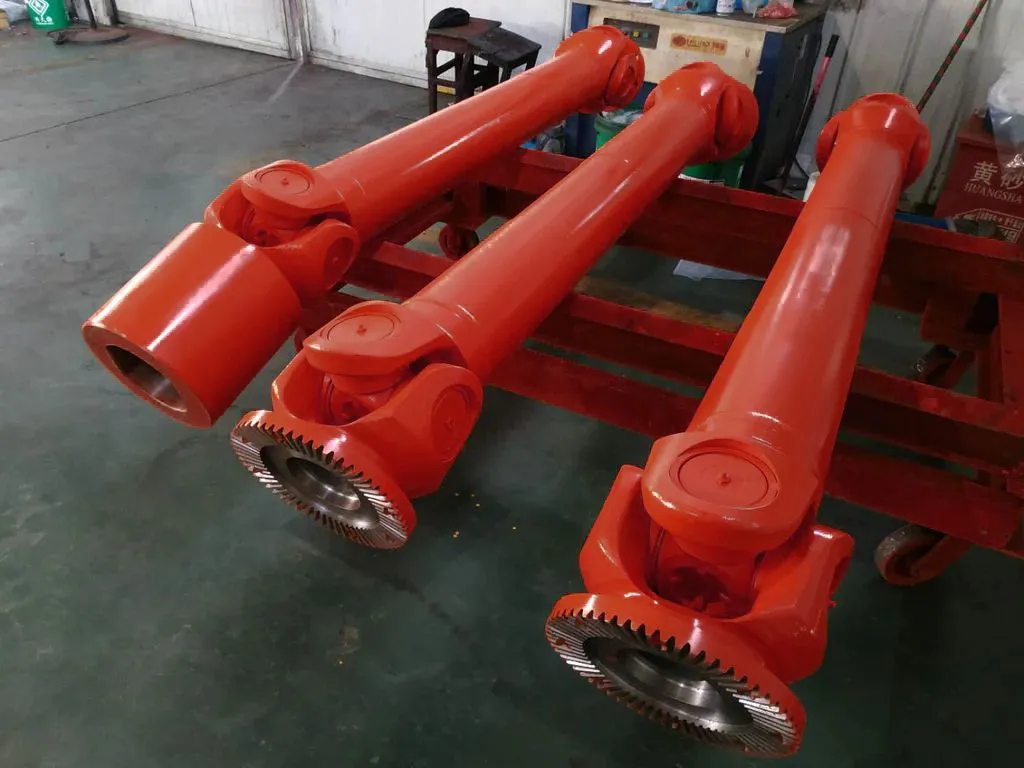

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Kodėl pirkėjai nurodo suvirintas jungties jungtis sunkiasvorėms mašinoms

Viešųjų pirkimų inžinieriai SWC-WH pasirenka dėl trijų komercinių priežasčių:mažesnės prastovos, mažiau pakeitimo ciklų ir mažesnės bendros sąnaudos per vieną darbo valandą.

  • Jokio varžtų sujungimo atsipalaidavimo.Suvirintas jungas pašalina vibracijos atlaisvinimo gedimo režimą, kuris sutrumpina varžtų jungų jungčių eksploatavimo laiką valcavimo staklynuose ir trupintuvuose.
  • Didelis sukimo momento tankis.Iki 710 kN·m vardinis sukimo momentas kompaktiškame apvalkale, tinkantis daugeliui sunkių kardaninio veleno darbų.
  • Tikslūs adatiniai guoliai.Maža trintis, didelis efektyvumas ir ilgas tepimo intervalas sumažina priežiūros darbus.
  • 35CrMo legiruotas plienas.Termiškai apdorotas, kad būtų atsparus dilimui, nuovargiui ir smūgiams kasybos, metalurgijos ir jūrų aplinkoje.
  • Plati kampo tolerancija.15°–25° kompensacija sumažina išlygiavimo išlaidas montavimo metu.
  • Patvarus dizainas.Keičiamos susidėvinčios dalys prailgina movos ekonominį tarnavimo laiką ilgiau nei per vieną keitimo ciklą.

04Kur naudojamos SWC-WH jungtys: taikymas ir pramonės šakos

SWC-WH nurodyta visur, kur standi, didelio sukimo momento mova turi atlaikyti nuolatinį smūgį ir vibraciją. Įprasti įrenginiai apima:

Plieno valcavimo staklės Metalurgijos linijos Viršutiniai kranai Uosto kėlimo mašinos Kasybos konvejeriai Smulkintuvai ir gręžimo įrenginiai Jūrų varomoji jėga Denio mašinos Cemento ir popieriaus pavaros Didelės apkrovos bandymų stendai Atsinaujinančios energijos varikliai Cheminių procesų linijos

Jei jūsų pavarai taip pat reikalingas ašinis poslinkis arba sukimo atitiktis, peržiūrėkite visąuniversalus sujungimo diapazonasarba alternatyvakrumpliaračių movos serijaprieš nurodant.

05Individualios SWC-WH jungtys: OEM, privačios etiketės ir brėžiniais pagrįsta gamyba

Raydafon yraOEM universalios movos gamintojas, o ne prekybos įmonė. Tinkinimas atliekamas mūsų pačių ISO 9001 įrenginyje Ningbo mieste, Kinijoje.

Anga ir raktas

D1 js11, D2 H7 arba pasirinktinė tolerancija. Lygiagretusis raktas, spline arba susitraukiančio disko sąsaja.

Flanšo raštas

Varžto apskritimas, piloto skersmuo ir varžtų skaičius atitinka jūsų jungiamojo flanšo brėžinį.

Ilgis ir balansas

Lmin ir prailginti ilgiai. Dinaminės balansavimo klasės greitaeigiams velenams.

Dengimas ir žymėjimas

Dažymas, juodasis oksidas, cinkavimas. Privačios etiketės vardinė lentelė ir žymėjimas.

Siųskite PDF, DWG, DXF arba STEP brėžinį su savo veleno matmenimis ir darbo ciklu. Mūsų inžinieriai grąžina tinkamo dydžio rekomendaciją ir pasiūlymą per 24 valandas.

06Kokybės kontrolė, sertifikatai ir 12 mėnesių garantija

Kiekviena SWC-WH mova prieš išsiunčiant praeina dokumentais patvirtintą patikrinimo maršrutą. Tai yra įrodymai, kuriais užsienio pirkėjai pasitiki pardavėjo patvirtinimu ir gaunamais patikrinimais.

  • ISO 9001 sertifikuotas gamybos procesas
  • Priimami plieno tikrinimo ir terminio apdorojimo įrašai
  • Skylės, griovelio ir Lmin matmenų patikrinimo ataskaita
  • Jungo jungties suvirinimo patikrinimas
  • Prieš pakuojant, patikrinkite guolio tinkamumą ir sukimąsi
  • 12 mėnesių ribota garantija dėl gamybos defektų

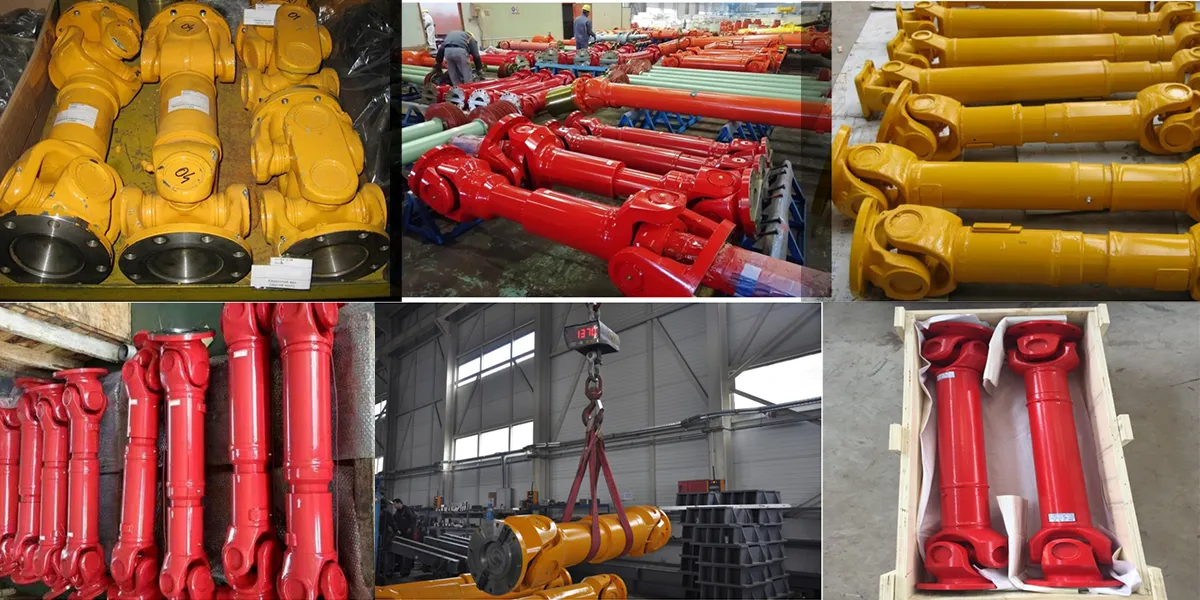

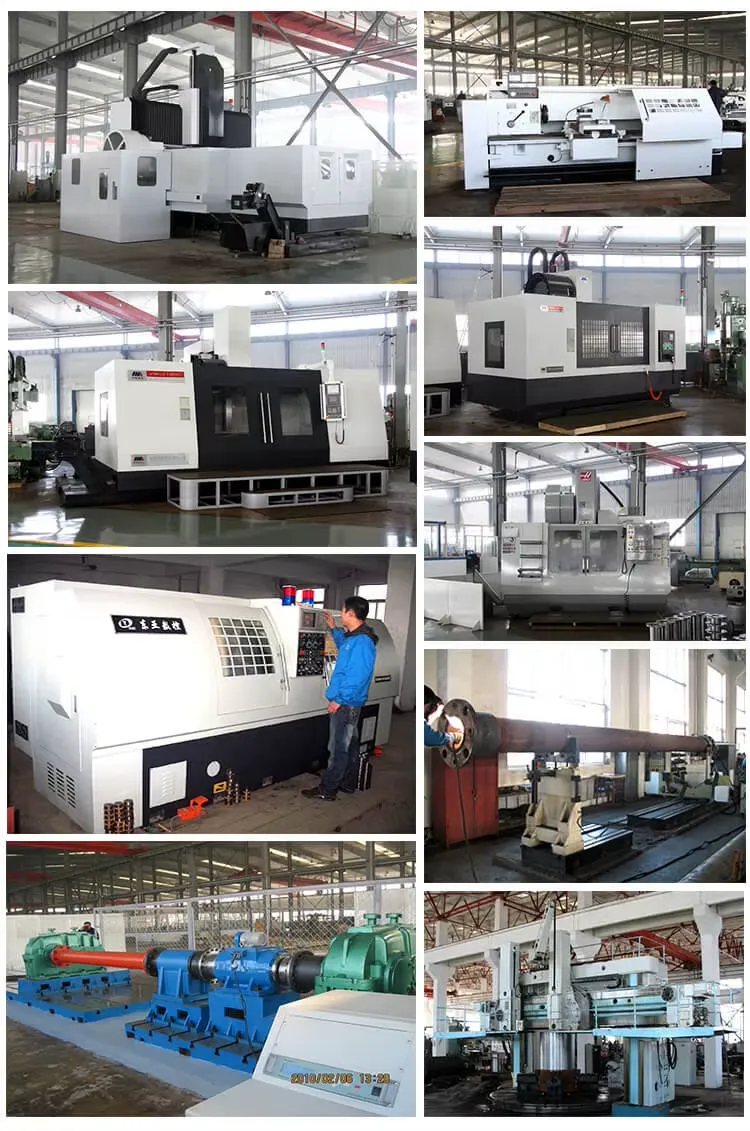

Raydafon universal coupling manufacturing workshop Ningbo China

07Kaip užsisakyti: MOQ, pristatymo laikas, pakavimas ir pristatymas

MOQ

1 vnt. standartiniams dydžiams. Tūrio kaina nuo 50 vnt.

Pristatymo laikas

15–30 dienų po gavimo patvirtinimo ir indėlio.

Pakavimas

Medinis dėklas, VCI antikorozinė plėvelė, sausiklis, pritaikytas padėklas dideliems dydžiams.

Siuntimas

Jūra, oras ar greitasis. Galimos EXW / FOB / CIF / DDP sąlygos.

Dokumentai

CI, PL, CO, A/E forma, medžiagos sertifikatas, matmenų ataskaita.

Mokėjimas

T / T, L / C ir kitos sąlygos, dėl kurių galima derėtis pakartotiniams pirkėjams.

SWC-WH universal coupling inspection and assembly line

08SWC-WH universalios movos pirkėjo DUK

Ką reiškia "be lankstaus suvirinimo tipo" ant SWC-WH movos?

Tai reiškia, kad mova neturi elastingo ar lankstaus elemento sukimo momento kelyje, o jungas sujungiamas suvirinant, o ne varžtais. Tai pašalina varžtų jungčių atsipalaidavimą veikiant vibracijai ir padidina konstrukcijos tvirtumą. Tai yra tinkamas pasirinkimas didelio sukimo momento ir didelio smūgio pavaroms, kur nereikia lankstaus elemento.

Koks yra SWC-WH serijos sukimo momentas ir angų diapazonas?

Sukimo skersmuo 100–550 mm, vardinis sukimo momentas 1,25–710 kN·m, nuovargio momentas 0,63–355 kN·m, standartinė kiaurymė D1 57–426 mm. Galimi individualūs gręžiniai ir pakopiniai velenai.

Kokia medžiaga ir guoliai naudojami?

Jungtys ir flanšai yra termiškai apdoroto 35CrMo legiruoto plieno. Kryžminis kakliukas veikia ant tikslių adatinių guolių, kad sumažintų trintį ir pailgintų tarnavimo laiką, kai dirbama nuolat pramonėje.

Koks yra didžiausias poslinkio kampas?

Priklausomai nuo dydžio, nuo 15° iki 25° kampinis poslinkis. SWC-WH nekompensuoja ašinio poslinkio – suporuokite jį su slankiojančiu sraigtu arba teleskopiniu velenu, jei yra ašinė eiga.

Ar siūlote OEM ar pasirinktines SWC-WH jungtis?

Taip. Pritaikome kiaurymę, griovelį, flanšo modelį, ilgį, balanso klasę, paviršiaus apdorojimą ir vardinę lentelę. Atsiųskite PDF, DWG, DXF arba STEP brėžinį ir mes pateiksime citatą per 24 valandas.

Kas yra MOQ, pristatymo laikas ir garantija?

MOQ 1 vnt. standartiniams dydžiams. Pristatymo laikas 15-30 dienų, priklausomai nuo dydžio ir pritaikymo. 12 mėnesių ribota garantija dėl gamybos defektų.

Kaip pasirinkti tinkamą SWC-WH dydį savo pavaros velenui?

Pateikite vardinį sukimo momentą, didžiausią sukimo momentą, greitį, veleno skersmenis, nesutapimo kampą ir darbo ciklą. Mūsų inžinieriai rekomenduos dydį su tinkamu aptarnavimo koeficientu. Taip pat galite peržiūrėti visąuniversalus movos pasirinkimo vadovasprieš susisiekdami su mumis.

Ar galiu gauti pavyzdį prieš pateikdamas masinį užsakymą?

Taip. Priimami standartinių dydžių užsakymų pavyzdžiai. Pavyzdžio kaina ir krovinys nurodomi atskirai ir gali būti įskaityti į pirmąjį masinį užsakymą.

Prašykite SWC-WH universalios movos kainos pasiūlymo

Atsiųskite savo veleno brėžinį, sukimo momentą ir greitį. Mūsų inžinieriai atsako per 24 valandas, pateikdami rekomendaciją ir gamyklos kainą.
